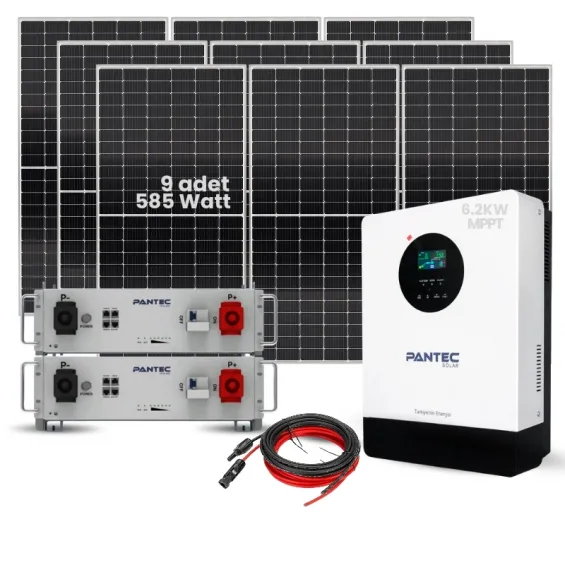

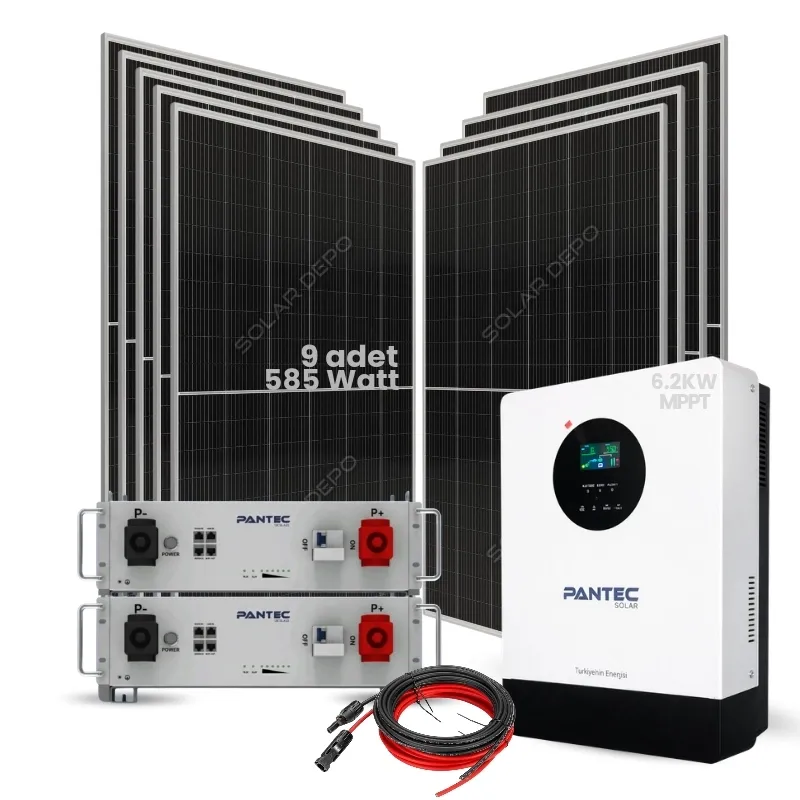

Bu paket, yazın klimadan vazgeçmek istemeyen müstakil ev, yazlık ve şebekesi zayıf köy evleri için hazırlanmış şebekeden bağımsız (off-grid) bir güneş enerjisi sistemidir. 9 adet Pantec 585 Wp panel, Pantec 6,2 kW 48 V tam sinüs akıllı inverter ve iki adet 51,2 V 100 Ah LiFePO4 kaset akü (toplam 10,24 kWh) içerir. Asıl farkı akü kapasitesidir: gündüz salondaki 12.000 BTU klimayı doğrudan güneşten çalıştırırken, gece yatak odası klimasını da aküden sabaha kadar besleyebilir. Sık yanlış anlaşılan nokta: adındaki 6,2 kW inverterin gücüdür, günlük üretim değildir. PVGIS'e göre paket yıl ortalamasında günde 17,6–21,1 kWh, temmuzda ≈ 25 kWh üretir.
| Bileşen | Model ve temel değer | Adet |
|---|---|---|
| Güneş paneli | Pantec PSM585M 585 Wp half-cut monokristal, 144 hücre, Voc 51,24 V, Isc 14,10 A | 9 |
| Akıllı inverter | Pantec PT6248 6,2 kW 48 V tam sinüs, MPPT 60–500 V, WiFi kart desteği | 1 |
| Lityum akü | Pantec R5-5A 51,2 V 100 Ah 5,12 kWh LiFePO4 kaset tipi | 2 |
| Solar kablo seti | 10 m siyah + 10 m kırmızı (solar kablolar) | 1 set |
| Bağlantı malzemesi | MC4 uyumlu solar konnektörler, papuçlu akü kabloları | 1 set |
Konstrüksiyon temel pakete dahil değildir; trapez çatı veya zemin konstrüksiyonu ürün sayfasındaki seçim alanından eklenebilir. Pantec 585 W panel solardepo.com'da tek başına listelenmemektedir; değerleri üreticinin PSM585M datasheet'inden alınmıştır.

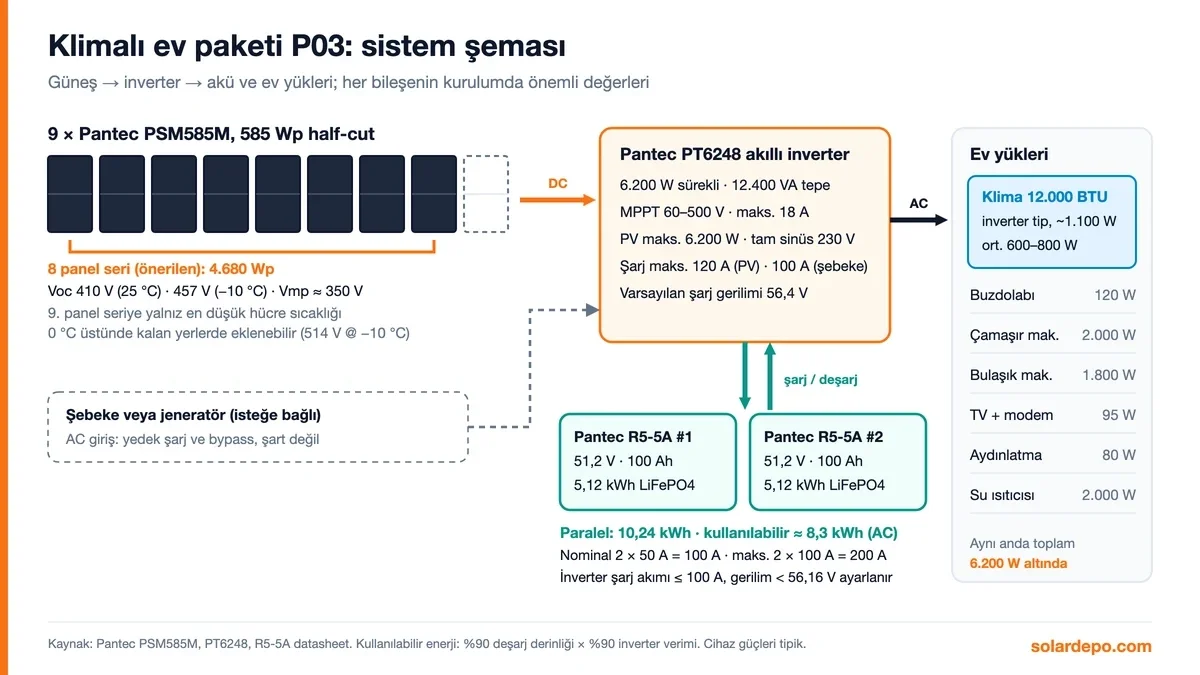

Paneller doğru akımı inverterin MPPT şarj kontrolcüsüne verir. İnverter önce evdeki yükleri besler, artan enerjiyle aküleri doldurur. Güneş batınca yükler aküden 230 V tam sinüs olarak beslenir. İsteğe bağlı şebeke veya jeneratör AC girişe bağlanırsa uzun kapalı havalarda aküyü şarj eder.

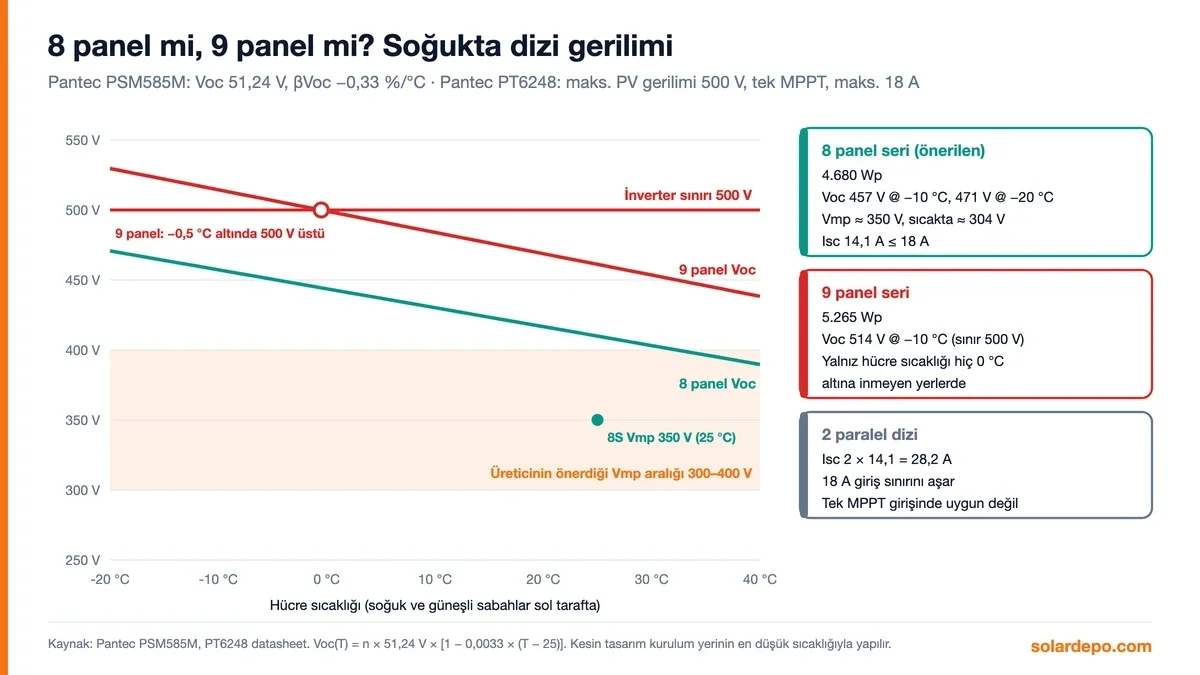

İnverterin tek MPPT girişi en fazla 500 V ve 18 A kabul eder. Panelin açık devre gerilimi soğukta yükselir: 9 panel seri bağlandığında dizi 25 °C'de 461 V, −10 °C'de ≈ 514 V olur. İki paralel dizi ise 28,2 A akımla 18 A sınırını aşar.
Kurulum notu: paneller 8 seri bağlanmalıdır (4.680 Wp, −20 °C'de 471 V). 9. panel yalnızca hücre sıcaklığının hiç 0 °C altına inmediği yerlerde seriye eklenebilir; karar kurulum yerinin en düşük sıcaklığına göre kurulumcu tarafından verilmelidir. Bu sayfadaki üretim hesapları 8 panelle yapılmıştır.
Aşağıdaki tablo klimalı bir temmuz gününü gösterir. Cihaz güçleri tipik değerdir; kendi cihazınızın etiketine bakın.
| Cihaz | Güç | Kullanım | Günlük |
|---|---|---|---|
| Buzdolabı (A++, ~300 L) | 120 W | 24 sa, aralıklı | 700 Wh |
| Modem + uydu alıcısı | 25 W | 24 sa | 600 Wh |
| LED aydınlatma (8 × 10 W) | 80 W | 19:00–24:00 | 400 Wh |
| LED TV 43" | 70 W | 19:00–24:00 | 350 Wh |
| Dizüstü bilgisayar + 2 telefon | 60 + 10 W | 4 sa + 2 sa | 280 Wh |
| Su ısıtıcısı | 2.000 W | 10 dk, sabah | 330 Wh |
| Çamaşır makinesi (40 °C) | 2.000 W | 1 yıkama, 10:00 | 800 Wh |
| Bulaşık makinesi (eco) | 1.800 W | 1 çalışma, 14:00 | 900 Wh |
| Klima 12.000 BTU, salon | ~1.100 W | 11:00–19:00, ort. 800 W | 6.400 Wh |
| Klima 12.000 BTU, yatak odası | ~1.100 W | 23:00–07:00, ort. 600 W | 4.800 Wh |
| Toplam | 15.560 Wh (klimasız temel ev: 4.360 Wh) | ||
Aynı anda çalışan yüklerin toplamı 6.200 W'ı geçmemelidir. Klima, çamaşır ve bulaşık makinesi, buzdolabı, TV ve ışıklar birlikte ≈ 5.200 W eder; buna bir de su ısıtıcısı eklenirse ≈ 7.200 W ile inverter aşırı yük korumasına geçer. Isıtıcılı cihazları sırayla çalıştırmak yeterlidir.

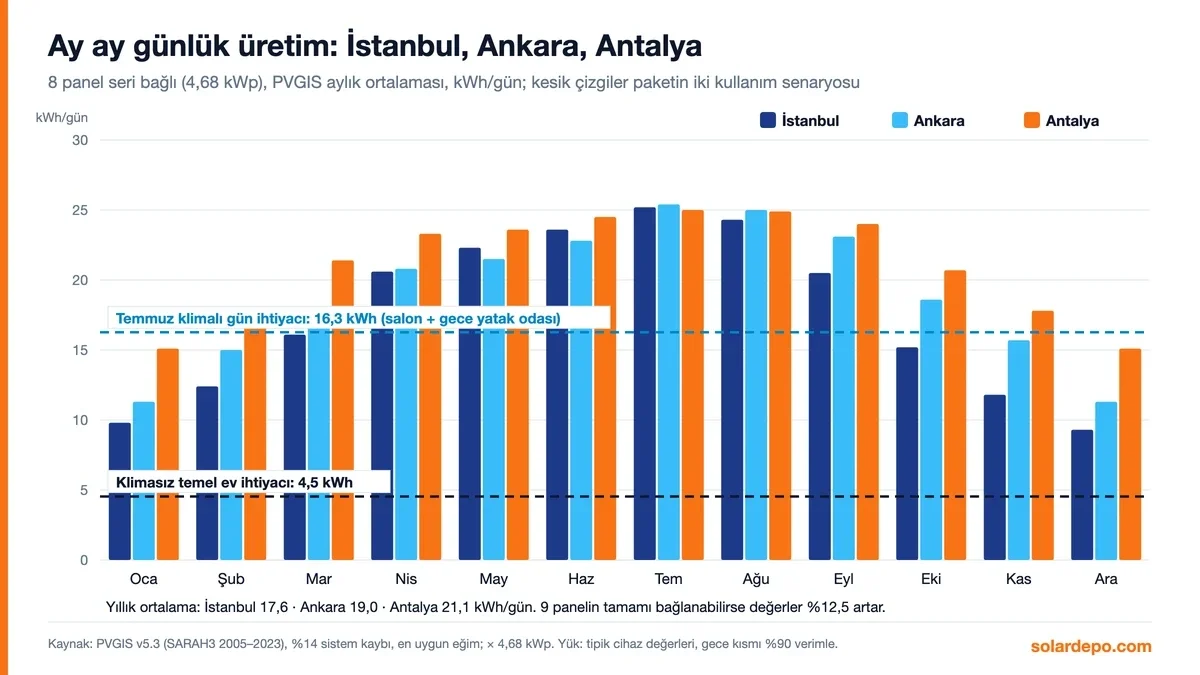

| Ay (kWh/gün) | İstanbul | Ankara | Antalya |
|---|---|---|---|
| Ocak | 9,8 | 11,3 | 15,1 |
| Şubat | 12,4 | 15,0 | 18,1 |
| Mart | 16,1 | 17,8 | 21,4 |
| Nisan | 20,6 | 20,8 | 23,3 |
| Mayıs | 22,3 | 21,5 | 23,6 |
| Haziran | 23,6 | 22,8 | 24,5 |
| Temmuz | 25,2 | 25,4 | 25,0 |
| Ağustos | 24,3 | 25,0 | 24,9 |
| Eylül | 20,5 | 23,1 | 24,0 |
| Ekim | 15,2 | 18,6 | 20,7 |
| Kasım | 11,8 | 15,7 | 17,8 |
| Aralık | 9,3 | 11,3 | 15,1 |
| Yıllık | 6.423 kWh | 6.950 kWh | 7.715 kWh |
PVGIS v5.3 (SARAH3 2005–2023), 1 kWp kristal silisyum, %14 sistem kaybı, en uygun eğim ve yön; değerler 4,68 kWp (8 seri panel) ile çarpılmıştır. 9 panel bağlanabilen yerlerde değerler %12,5 artar. Off-grid sistemde akü dolduktan sonra kullanılmayan üretim kaybolur.

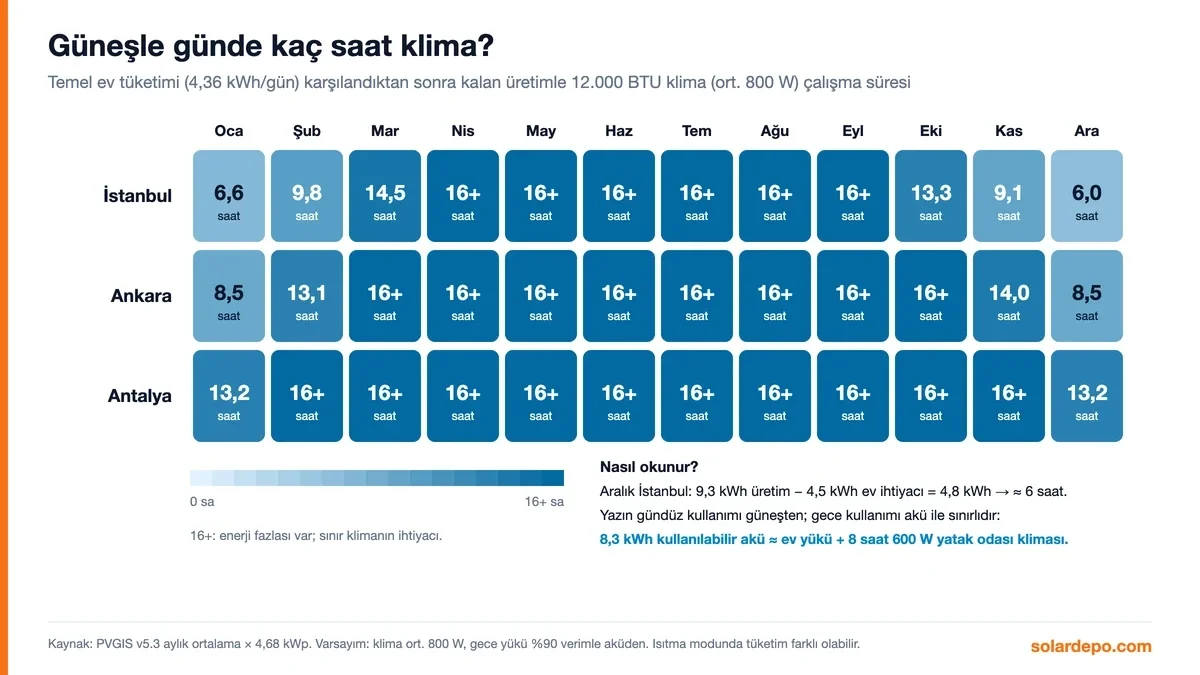

Temel ev tüketimi (gece kısmındaki akü kaybıyla ≈ 4,5 kWh) karşılandıktan sonra kalan üretim, ortalama 800 W çeken bir 12.000 BTU klimaya ayrılırsa nisan–eylül arasında üç şehirde de günde 16 saatten fazla klima enerjisi kalır. Kışın bile gündüz İstanbul'da ≈ 6, Ankara'da ≈ 8,5, Antalya'da ≈ 13 saatlik enerji vardır; ısıtma modunda tüketim dış sıcaklığa göre değiştiği için bu süreler yön göstericidir.

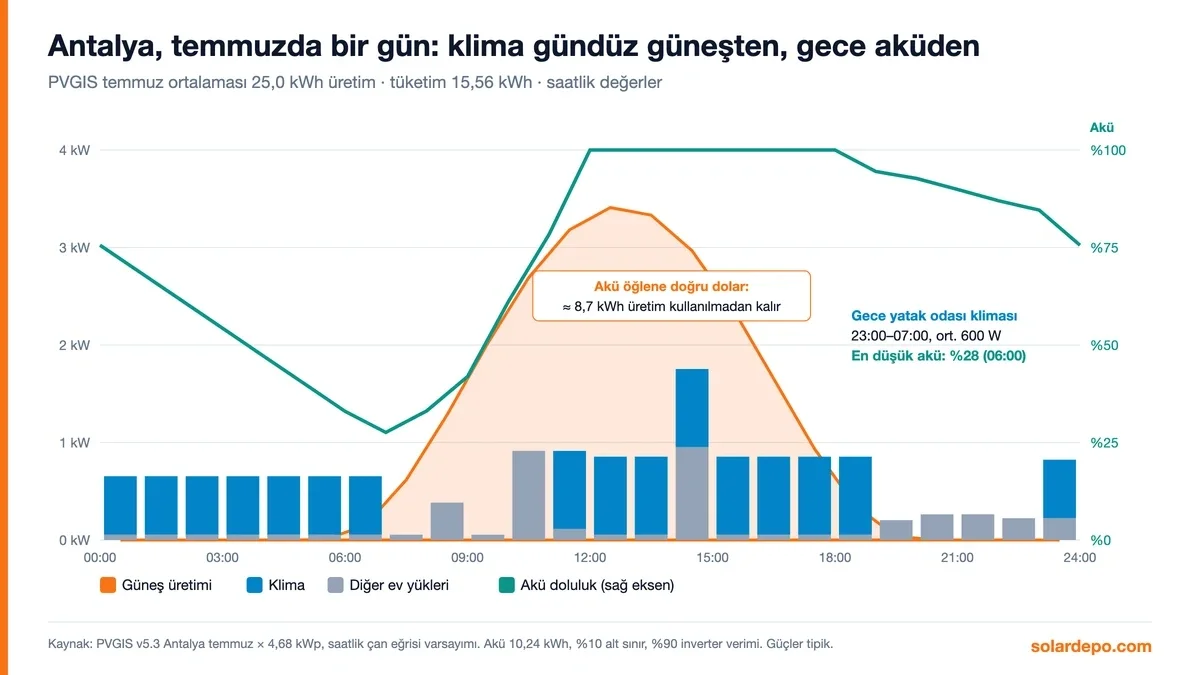

Gece klima: temmuz gecesinde (19:00–07:00) ev yükleri ve 8 saat yatak odası kliması 6,36 kWh tutar; bu, 8,3 kWh kullanılabilir akünün %77'sidir. Antalya örneğinde akü sabah 06:00'da en düşük %28'e iner ve öğlene doğru yeniden dolar.
Hesap: 10,24 kWh × %90 deşarj derinliği × %90 inverter verimi = 8,3 kWh. Saatlik dağılım çan eğrisi varsayımıdır.
| Kontrol | Değer | Sonuç |
|---|---|---|
| Dizi gerilimi, 8 seri | 457 V (−10 °C), 471 V (−20 °C) ≤ 500 V | Uygun |
| Dizi gerilimi, 9 seri | 514 V (−10 °C); −0,5 °C altında 500 V'u aşar | 8 seri bağlanmalı |
| MPPT çalışma aralığı | 8 seri Vmp ≈ 350 V (sıcakta ≈ 304 V); önerilen 300–400 V | Uygun |
| Giriş akımı | Isc 14,10 A ≤ 18 A; 2 paralel dizi 28,2 A | Tek dizi uygun |
| PV gücü | 4.680 Wp ≤ 6.200 W maks. PV | Uygun |
| Akü gerilimi | 51,2 V LiFePO4, 48 V inverter | Uygun |
| Şarj akımı | İnverter 120 A; 2 akü nominal 2 × 50 A = 100 A | Kurulumda ≤ 100 A ayarlanmalı |
| Şarj gerilimi | İnverter varsayılanı 56,4 V; akü üst sınırı 56,16 V | 56,16 V altına ayarlanmalı |
| Deşarj akımı | 6.200 W tam yük ≈ 135 A; aküler nominal 100 A, maks. 200 A | Uygun, uzun süreli yük ≈ 4,6 kW altında önerilir |
| BMS haberleşmesi | İnverter lityum BMS kartını destekler; akü CAN/RS485/RS232 | Protokol eşleşmesi: veri teyidi önerilir |
| Panel PSM585M | 585 Wp, Vmp 43,76 V, Imp 13,37 A, Voc 51,24 V, Isc 14,10 A, verim %22,70, Pmax −0,44 %/°C, Voc −0,33 %/°C, 2279 × 1134 × 30 mm, 28 kg, 1500 V DC |
|---|---|
| İnverter PT6248 | 6.200 W sürekli, 12.400 VA tepe; aşırı yükte %105–150 için 11 s, %150–200 için 2 s; MPPT 60–500 V, maks. 18 A; PV şarj 120 A, şebeke şarjı 100 A; çalışma −10…+50 °C; paralel bağlantı yok |
| Akü R5-5A | 51,2 V, 100 Ah, 5.120 Wh LFP; çalışma gerilimi 44,8–56,16 V; nominal 50 A, maks. deşarj 100 A; 25 °C ve 0,5C'de 6.000 çevrim; 450 × 444 × 133 mm, 43,8 kg, iç mekân IP20 |
| Paket | Panel (bağlanan) | İnverter | Akü | Temmuz / Aralık, İstanbul |
|---|---|---|---|---|
| Bu paket (P03) | 9 × 585 Wp (8 seri, 4,68 kWp) | Pantec 6,2 kW 48 V | 10,24 kWh | 25,2 / 9,3 kWh/gün |
| Klima hibrit seti LT-33KW | 9 × 550 Wp (4,95 kWp) | Tescom 5 kW 48 V | 5,12 kWh | 26,6 / 9,8 kWh/gün |
| 10 kWh paket SD10KWh-6K | 9 × 600 Wp (8 bağlı, 4,8 kWp) | Hegel 6 kW 48 V | 10,34 kWh | 25,8 / 9,5 kWh/gün |
| Tam ev paketi SP-6.2KW-P | 6 × 550 Wp (3,3 kWp) | Pantec 6,2 kW 48 V | 5,12 kWh | 17,8 / 6,5 kWh/gün |
Bileşenler ilgili paketlerin solardepo.com sayfalarından alınmıştır. Üretim: bağlanan kWp × PVGIS İstanbul (temmuz 5,38, aralık 1,98 kWh/kWp/gün). Gece kliması için en büyük akü bu pakette ve SD10KWh-6K'dedir.
Evet. İnverter tipi bir 12.000 BTU klima en fazla ~1.100 W, ortalama 600–800 W çeker; 6.200 W inverterin rahatça içindedir. Temmuzda gündüz 8 saat salon kliması güneşten, gece 8 saat yatak odası kliması aküden çalışabilir; toplam tüketim 15,56 kWh, üretim ≈ 25 kWh'tir.
8 panel bağlı düzende PVGIS yıl ortalaması İstanbul'da 17,6, Ankara'da 19,0, Antalya'da 21,1 kWh/gündür. Temmuzda ≈ 25 kWh'e çıkar, aralıkta 9,3–15,1 kWh'e iner. Eski açıklamadaki "20–25 kWh" yalnızca yaz ayları için geçerlidir.
9 panelin açık devre gerilimi −0,5 °C altında inverterin 500 V sınırını aşar; iki paralel dizi ise 18 A giriş akımını aşar. Bu yüzden güvenli bağlantı 8 seridir. Kışı hiç dona girmeyen kıyı bölgelerinde 9 seri bağlantı kurulumcunun hesabıyla mümkün olabilir.
Güneşli kış günlerinde gündüz kısmen evet: aralıkta temel ev tüketimi karşılandıktan sonra İstanbul'da ≈ 6, Antalya'da ≈ 13 saatlik klima enerjisi kalır. Isıtma modunda tüketim dış sıcaklığa göre arttığı için tüm kış ısınmasını tek başına karşılaması beklenmemelidir.
Klima, çamaşır makinesi, bulaşık makinesi, buzdolabı, TV ve ışıklar birlikte ≈ 5,2 kW eder ve sınırın altındadır. Su ısıtıcısı, ütü gibi 2 kW'lık ikinci bir ısıtıcı eklenirse 6.200 W aşılır; bu cihazları sırayla kullanın.
Paket off-grid kullanım için hazırlanmıştır. Şebeke veya jeneratör AC girişe bağlanarak yedek şarj ve yük beslemesi yapılabilir; şebekeye enerji vermek dağıtım şirketi izni gerektirir ve bu paketin kapsamı dışındadır.
Akü tipi lityum seçilmeli, toplam şarj akımı 100 A'i, şarj gerilimi 56,16 V'u geçmeyecek şekilde ayarlanmalıdır. Akü ile inverter arasında BMS haberleşmesi kurulacaksa protokol uyumu kurulum öncesi teyit edilmelidir.
Paket ekipman içeriğidir; kurulum ayrıca planlanır. Trapez çatı veya zemin konstrüksiyonu ürün sayfasındaki seçenekten eklenebilir; diğer çatı tipleri için montaj sistemleri kategorisine bakabilirsiniz.
Teknik dokümanlar:Pantec PT6248 inverter datasheet (PDF) · Pantec R5-5A akü datasheet (PDF)
