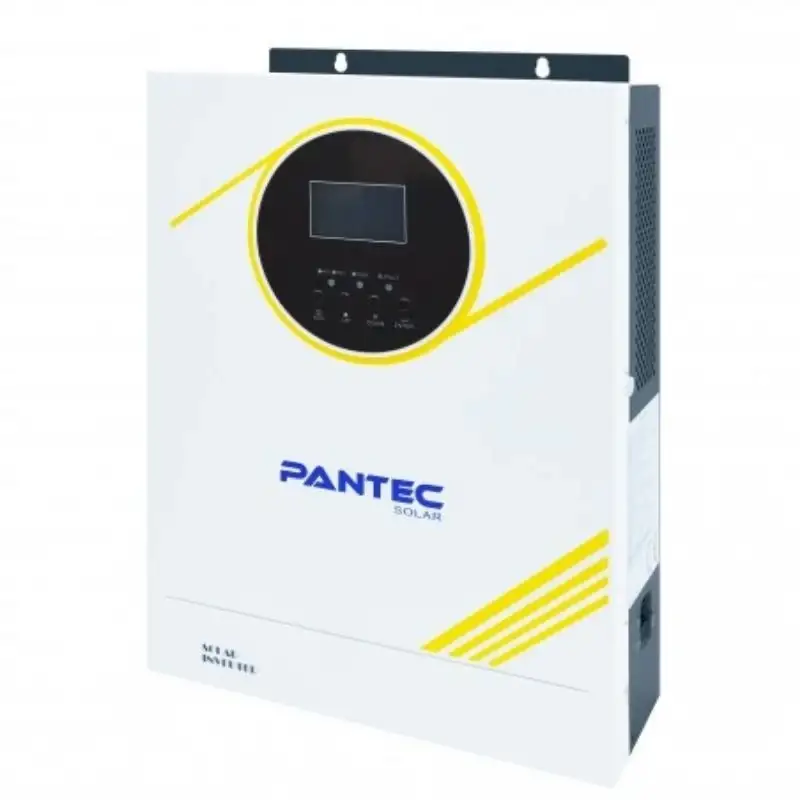

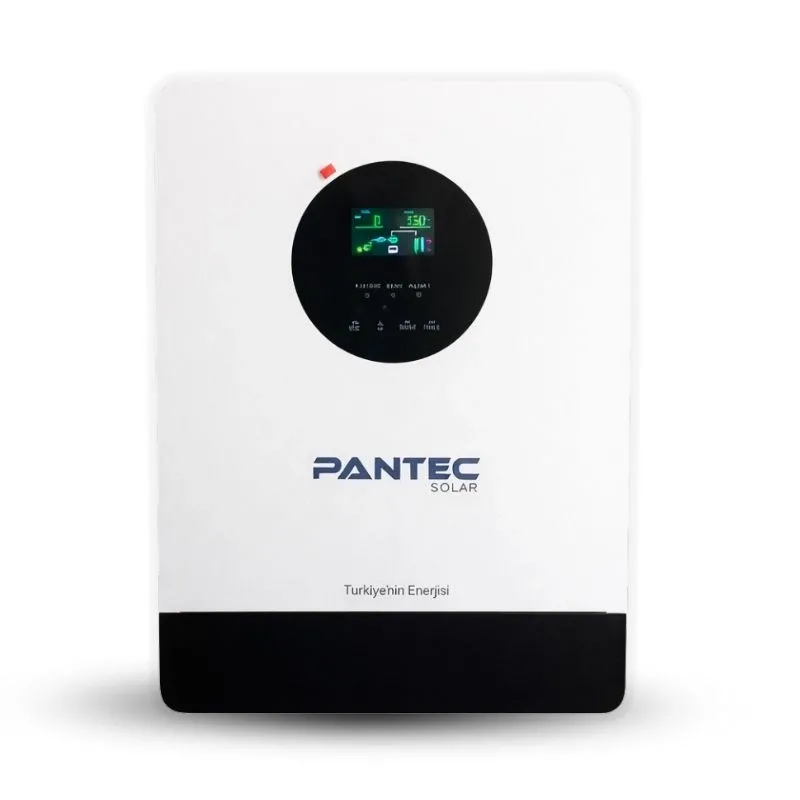

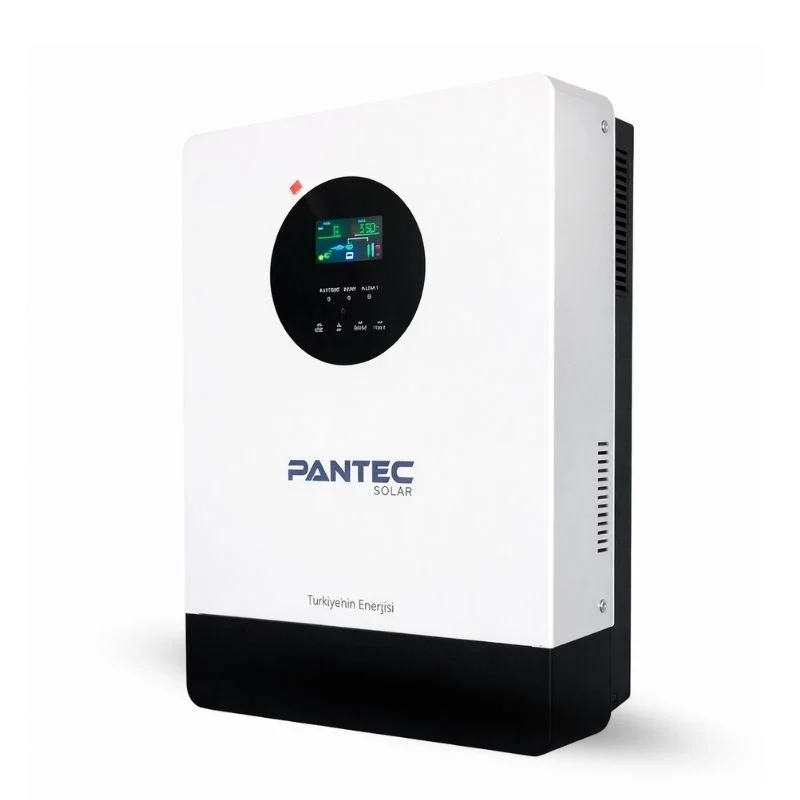

Pantec 6.2KW Yüksek Voltaj Tam Sinüs Akıllı İnverter 48V 120A MPPT Şarjlı İnverter - WiFi Uyumlu

Pantec 6.2KW Yüksek Voltaj Tam Sinüs Akıllı İnverter 48V 120A MPPT Şarjlı İnverter - WiFi Uyumlu

Ürün Kodu: GA6248

Marka: Pantec

%30indirim
29.357 TL
20.550 TL
KARGO BEDAVA
Havale/EFT ile Ödemelerde %3 İndirim

2.149 TL 'den başlayan taksitlerle

Pantec 6.2 kW 48V Yüksek Voltaj Tam Sinüs Akıllı İnverter (PT6248, 120 A MPPT)

Pantec 6.2 kW 48V, bir müstakil evin ya da küçük bir işletmenin bütün prizlerini güneş, akü ve şebeke arasında yöneten 48 V akülü akıllı inverterdir. Tek gövdede tam sinüs inverter, MPPT güneş şarj cihazı, şebeke/jeneratör şarj cihazı ve transfer anahtarı bulunur. Adındaki "yüksek voltaj" çıkış gücünü değil, panel girişinin 500 V'a kadar çıkabildiğini anlatır: paneller uzun bir seri dizi hâlinde bağlanır. Aşağıda 6,2 kW'ın hangi yükleri taşıdığını, kaç panel bağlandığını ve akünün nasıl dolduğunu hesaplıyoruz.

Çıkış: 6.200 W sürekli (akü modu), 12.400 VA ani güç, 220/230/240 VAC saf sinüs
Güneş girişi: 1 MPPT, 60–500 V, en fazla 6.200 W ve 18 A; en verimli Vmp aralığı 300–400 V
Akü: 48 V; sabit gerilim şarjı 56,4 V, yüzdürme 54 V (ayarlanabilir)
Şarj akımı: güneşten en fazla 120 A, şebekeden en fazla 100 A, toplamda en fazla 120 A
Kesinti geçişi: 10 ms (bilgisayar modu) / 20 ms (ev aletleri modu), ayarlanabilir
Diğer: aküsüz çalışma, lityum BMS, WiFi ve kuru kontak kartı için genişleme yuvası, RS232; paralel çalışma yok

Doğru inverter, akü ve panel eşleşmesi için teknik ekibimize danışın.
Sisteminizi birlikte boyutlandıralım; WhatsApp veya telefon hattımızdan ulaşabilirsiniz.

WhatsApp ile Bilgi Al Telefonla Ara

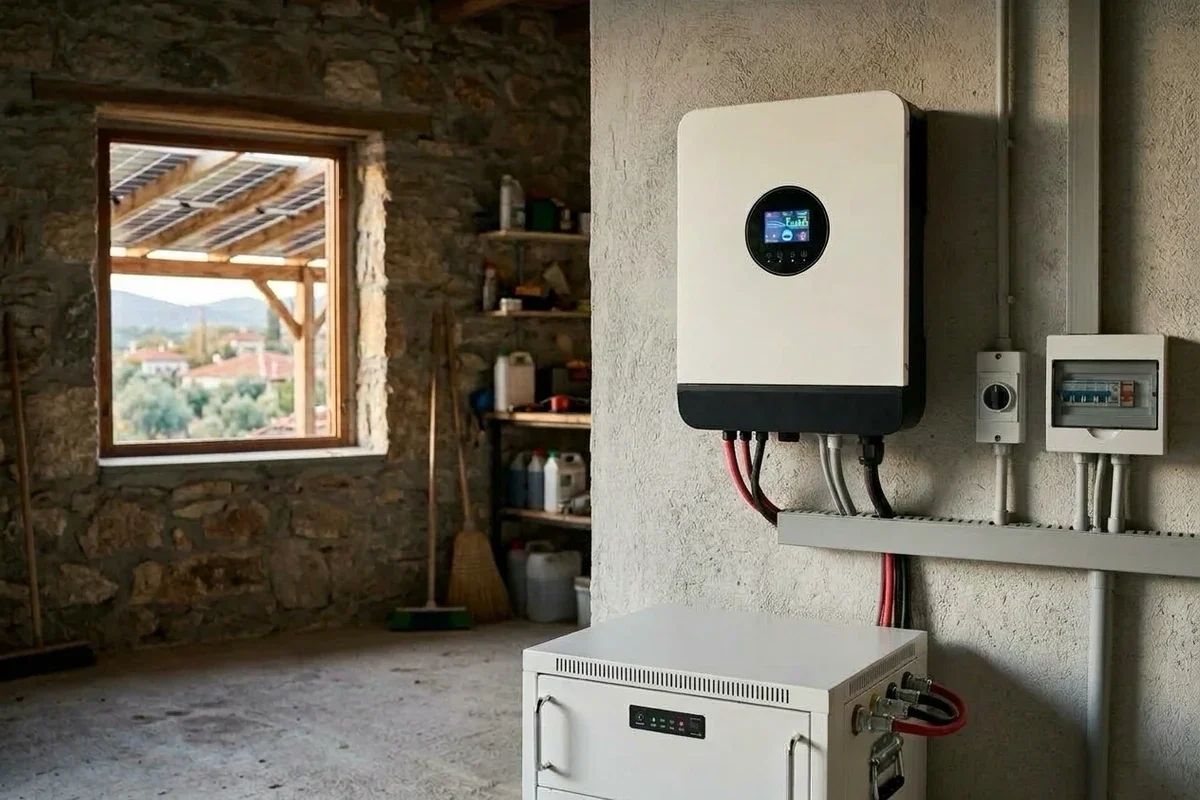

Köy evinin teknik odasında duvara monte akıllı inverter, altında 48 V lityum akü kabini, pencereden güneş panelleri görünüyor

Kimin için doğru inverter?

PT6248, Pantec serisinin 48 V'luk orta kademesidir. Klima, çamaşır makinesi, hidrofor ve mutfak aletlerinin aynı evde çalıştığı şebekesi zayıf köy evleri, şebekesiz çiftlikler ve gündüz yoğun çalışan küçük işletmeler için tasarlanmıştır. 48 V'ta aynı güç 24 V'a göre yarı akımla taşınır; akü kablosu ve sigortası daha makul kesitte kalır.

6.200 W hangi yükleri taşır?

Belirleyici sayı, aynı anda çalışan cihazların toplamıdır. Cihaz güçleri varsayılan yaklaşık değerlerdir; kendi cihaz etiketlerinize göre yeniden hesaplayın.

Senaryo (aynı anda çalışan)	Toplam	6.200 W'ın	Durum
Akşam: buzdolabı 150 W, LED aydınlatma 150 W, TV/modem/şarj 200 W, 12.000 BTU inverter klima 1.000 W	1.500 W	%24	Rahat
Gündüz: akşam yükleri (klima hariç) + çamaşır makinesi ısıtma 2.000 W + 1 HP hidrofor 750 W	3.250 W	%52	Rahat
Her şey birden: akşam yükleri + çamaşır makinesi + kettle 2.000 W + hidrofor	6.250 W	%101	Sınırda
Üstteki durumda hidrofor kalkışı (çalışma gücünün 3 katı varsayımıyla +1.500 W)	7.750 W	%125	En fazla 11 s

Datasheet'e göre akü modunda %105–150 yük 11 saniye, %150–200 yük 2 saniye, %200 üstü yük 400 ms taşınır; sonra cihaz kendini korur. Motor kalkışları bu bantlara sığar; sürekli yükü 6.200 W altında tutmak için ısıtıcılı cihazları sırayla çalıştırın.

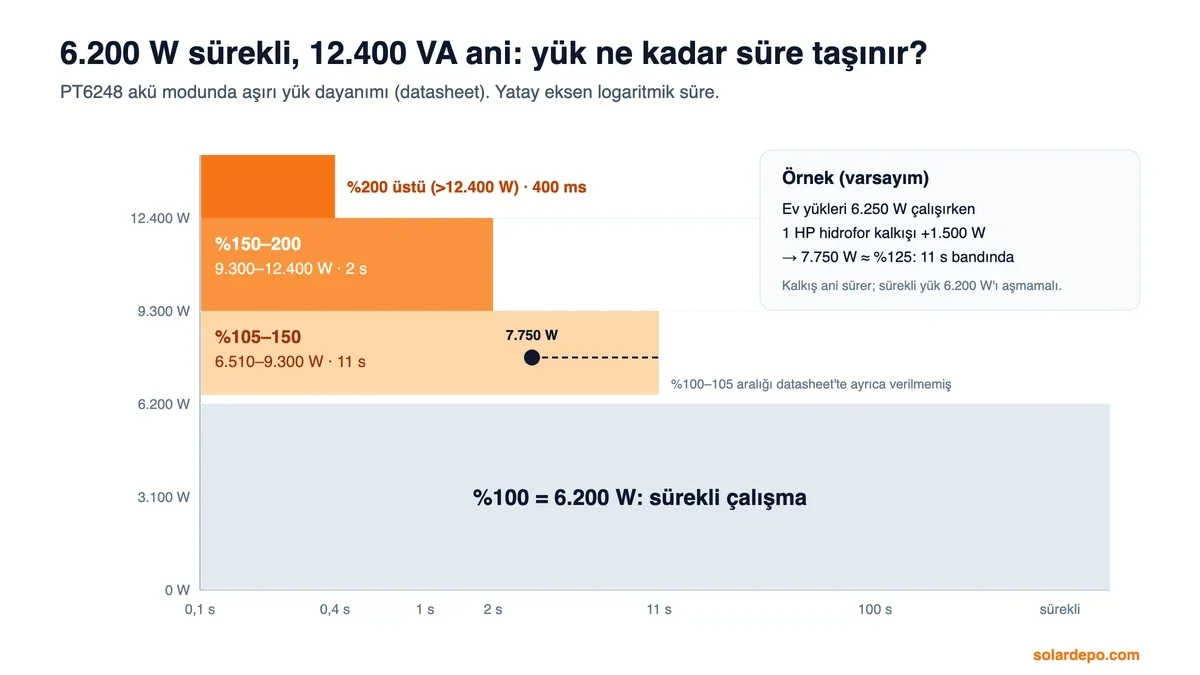

Pantec PT6248 aşırı yük süreleri: 6.200 W sürekli, 6.510–9.300 W 11 s, 9.300–12.400 W 2 s, 12.400 W üstü 400 ms — Süreler datasheet değeridir; 7.750 W örneği tablodaki varsayımlarla hesaplanmıştır.

Panel dizisi nasıl kurulur?

PT6248'de tek MPPT girişi vardır ve bu giriş en fazla 18 A kabul eder. Günümüzün büyük panellerinde kısa devre akımı 14 A'nın üzerinde olduğu için iki diziyi paralel bağlamak bu sınırı aşar; doğru kurgu tek ve uzun bir seri dizidir. Soğukta yükselen açık devre gerilimi 500 V'u geçmemeli, çalışma gerilimi 60 V'un üstünde ve mümkünse 300–400 V Vmp bandında kalmalıdır.

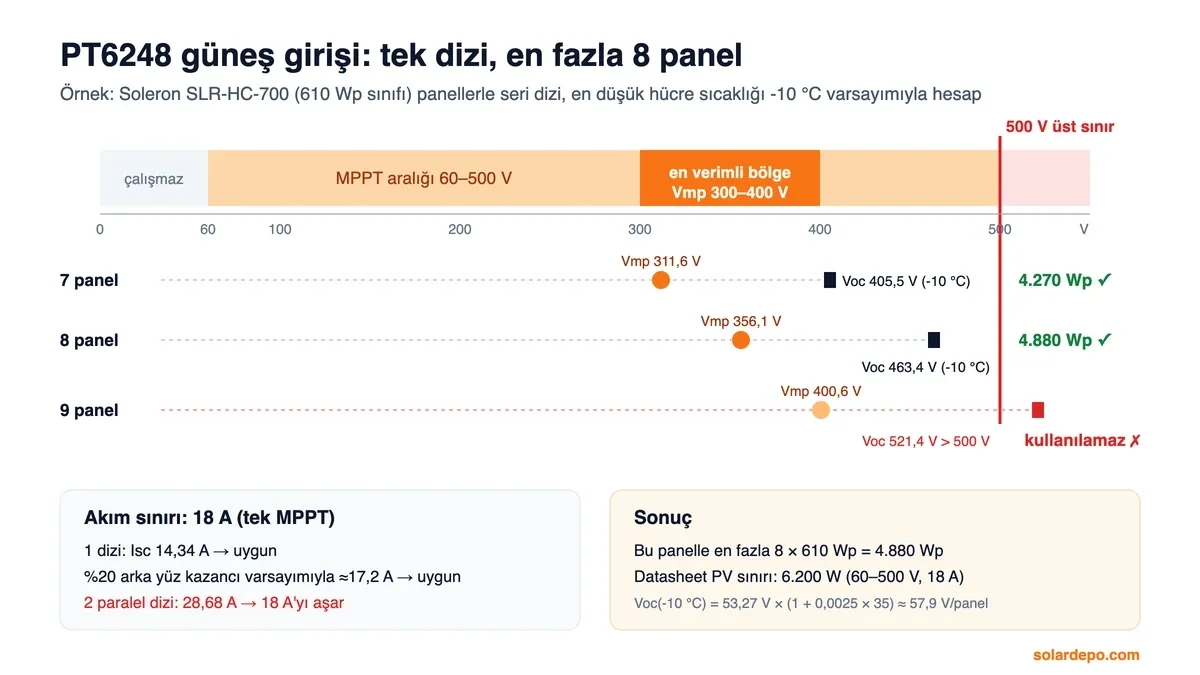

Pantec PT6248 güneş girişi: MPPT 60–500 V, en verimli Vmp 300–400 V; 610 Wp panelle 8 panel Voc 463,4 V uygun, 9 panel Voc 521,4 V sınırı aşıyor; 18 A akım sınırı — Hesap: -10 °C'de Voc = 53,27 V × (1 + 0,0025 × 35) ≈ 57,9 V/panel. Sıcak Vmp 65 °C hücre için yaklaşıktır.

Örnek panel Soleron 700 W bifacial (610 Wp sınıfı) ile en fazla 8 panel seri bağlanır: 8 × 57,9 V ≈ 463,4 V soğuk Voc, STC'de 356,1 V Vmp ve yaklaşık 320,5 V sıcak Vmp. Toplam 4.880 Wp eder. Dokuzuncu panel Voc'u 521,4 V'a çıkardığı için eklenemez. Bu panelle 6.200 W'lık PV sınırına ulaşılmaz; başka panellerle ayrı hesap gerekir.

Şarj bütçesi: güneş, şebeke ve 48 V akü

Eski ürün adında 100 A yazsa da datasheet güneşten en fazla 120 A, şebekeden en fazla 100 A ve toplamda en fazla 120 A şarj akımı verir. 120 A, 51,2 V nominal akü geriliminde yaklaşık 6,1 kW şarj gücü demektir; şarj tarafı PV girişinin tamamını karşılar.

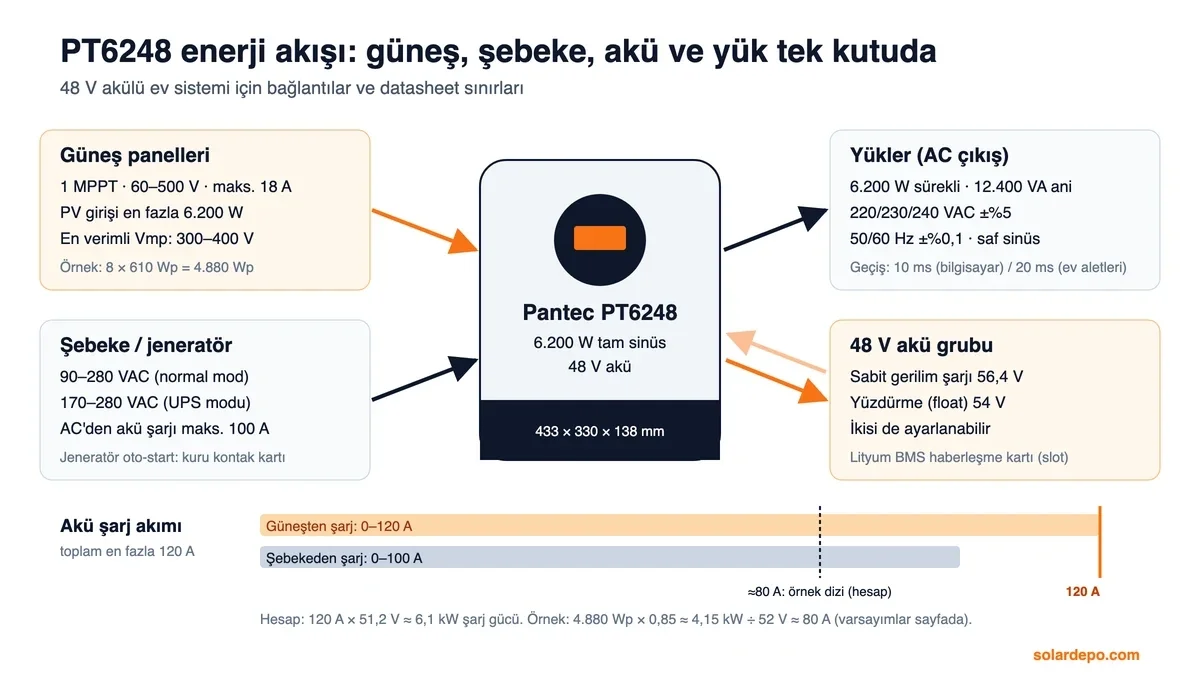

Pantec PT6248 enerji akışı: güneş 60–500 V en fazla 6.200 W, şebeke 100 A şarj, 48 V akü 56,4/54 V, yükler 6.200 W ve 12.400 VA; toplam şarj en fazla 120 A — Örnek dizi akımı hesaptır; varsayımlar aşağıdaki kartta.

Örnek sistem kartı (hesap, varsayımlarla)

Panel: 8 × Soleron 610 Wp = 4.880 Wp, tek dizi.
Günlük üretim: 4.880 Wp × 4,5 tepe güneş saati × 0,85 sistem kaybı katsayısı ≈ 18,7 kWh/gün.
Öğle şarj akımı: 4.880 Wp × 0,85 ≈ 4,15 kW; 52 V ortalama akü geriliminde ≈ 80 A, 120 A sınırının içinde.
Akü:Pantec 51,2 V 100 Ah LiFePO4 (gerilimi uyumlu), 5,12 kWh nominal; %90 kullanılabilir kapasite ile 4,61 kWh.
Gece süresi: 500 W ortalama akşam yükü ve %90 inverter verimi varsayımıyla 4,61 × 0,9 ÷ 0,5 ≈ 8,3 saat.

Akünün kabul ettiği en yüksek şarj akımını akü datasheet'inden kontrol edin.

Şebekeden 100 A şarj, 56,4 V'ta yaklaşık 5,6 kW çekiş ve üstüne ev yükü demektir; küçük jeneratörde şarj akımını düşürün. Jeneratör oto-start için yuvaya kuru kontak kartı takılır.

Aküsüz çalışma ve kesinti modu

Datasheet'e göre aküsüz çalışma yalnızca 3 kW altındaki modellerde desteklenmez; PT6248 bu sınırın üstündedir. Aküsüz modda gündüz panel enerjisi doğrudan yüklere verilir, güneş yetmediğinde şebeke devreye girer. Bu mod gündüz düzenli çalışan yüklere uygundur. Akü eklendiğinde cihaz kesintide 10 ms (bilgisayar) veya 20 ms (ev aletleri) içinde aküye geçer.

Datasheet ayrıca bu model için "şebekeye bağlı çalışma" değerleri listeler (26,9 A nominal çıkış akımı, >0,99 güç faktörü, %98 en yüksek DC/AC verim). Türkiye'de şebekeye enerji vermek dağıtım şirketinin iznine tabidir; planlıyorsanız önce bize danışın.

Teknik özellikler

AC giriş ve çıkış

Akü inverter gücü (sürekli)	6.200 W
Fotovoltaik inverter gücü	6.500 W
Ani (tepe) güç	12.400 VA
Çıkış gerilimi / frekansı	220/230/240 VAC ±%5; 50/60 Hz ±%0,1
Dalga biçimi	Saf (tam) sinüs
Aşırı yük (akü modu)	%105–150: 11 s; %150–200: 2 s; %200 üstü: 400 ms
Geçiş süresi (ayarlanabilir)	Bilgisayar: 10 ms; ev aletleri: 20 ms
AC giriş gerilimi	220/230/240 VAC; aralık 90–280 VAC ±3 V (normal mod), 170–280 VAC ±3 V (UPS modu)
AC giriş frekansı	50/60 Hz (otomatik algılama)

Akü ve şarj

Nominal akü gerilimi	48 VDC
Sabit gerilim şarjı (ayarlanabilir)	56,4 VDC
Yüzdürme şarjı (ayarlanabilir)	54 VDC
En yüksek güneş şarj akımı	120 A
En yüksek şebeke şarj akımı	100 A
En yüksek toplam şarj akımı	120 A

Güneş girişi (PV)

Şarj yöntemi	MPPT (1 giriş)
En yüksek PV giriş gücü	6.200 W
MPPT gerilim aralığı	60–500 VDC
En verimli Vmp aralığı	300–400 VDC
En yüksek PV gerilimi	500 VDC
En yüksek PV giriş akımı	18 A

Arayüz, ortam ve gövde

Ekran	LCD; çalışma modu, yük, giriş ve çıkış değerleri
Haberleşme	RS232 (2400 baud)
Genişleme yuvası	Lityum akü BMS haberleşme kartı, WiFi kartı, kuru kontak kartı vb.
Paralel çalışma	Yok
Çalışma sıcaklığı / nem	-10 °C ile +50 °C; %20–95 (yoğuşmasız)
Depolama sıcaklığı	-15 °C ile +60 °C
Gürültü	<45 dB
Ölçüler	433 × 330 × 138 mm (datasheet sırası: derinlik × genişlik × yükseklik)
Standartlar	EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1

Değerler Pantec PT serisi datasheet'inin PT6248 sütunundan alınmıştır. Datasheet ağırlık vermez. Üretici, maliyet odaklı tasarım gereği cihazda EMC filtresi bulunmadığını belirtir.

Pantec serisi ve benzer 48 V inverterle karşılaştırma

Özellik	Pantec 6.2 kW 48V (bu ürün)	Pantec 4 kW 24V	Pantec 11 kW 48V	NuoVolt 6.2 kW 48V Twin
Sürekli çıkış / ani güç	6.200 W / 12.400 VA	4.000 W / 8.000 VA	11.000 W / 22.000 W	6.200 W / 12,4 kW
Akü gerilimi	48 V	24 V	48 V	48 V
MPPT ve aralık	1 adet, 60–500 V	1 adet, 60–500 V	2 adet, 90–500 V	1 adet, 60–500 V
En yüksek PV gücü / giriş akımı	6.200 W / 18 A	5.000 W / 18 A	2 × 5.500 W / 18 A + 18 A	6.500 W / 27 A
Güneş / şebeke şarj akımı	120 A / 100 A	120 A / 100 A	150 A / 150 A	120 A / 80 A
Paralel çalışma	Yok	Yok	Datasheet tablosunda var	Yok
Ölçüler	433 × 330 × 138 mm	433 × 330 × 138 mm	601 × 360 × 163 mm	438 × 295 × 105 mm

Değerler ürünlerin kendi datasheet'lerinden alınmıştır. 11 kW için paralel çalışma, datasheet özellik listesiyle çeliştiğinden teyit edilmelidir. Serinin küçük modelleri: Pantec 3 kW 24V ve Pantec 1.6 kW 12V.

Nerelerde kullanılır?

Şebekesiz ev ve çiftlik: panel, akü ve inverteri birlikte seçmek için şebeke bağlantısız off-grid paketler.
Sık kesinti olan bölgeler:kesintisiz güç paketleri ve hazır solar paketler.
Diğer seçenekler:akıllı, hibrit, tam sinüs ve tüm inverterler.

Uyumlu ürünler

48 V akü:Pantec 51,2 V 100 Ah 5,2 kWh LiFePO4 kaset tipi akü (gerilimi uyumlu); diğerleri: lityum akü, solar akü.
Uzaktan izleme:Pantec Wi-Fi dongle.
Panel:Soleron 700 W bifacial ve diğer güneş panelleri.
DC koruma: panel dizisi için Pantec 32 A 1000 VDC DC sigorta; diğer değerler için Pantec 80 A 1000 VDC DC sigorta ve DC devre kesici ve sigortalar. Akü hattı sigortası ayrıca seçilir.
Kablo ve konnektör:4 mm² solar kablo seti, 6 mm² solar kablo seti, 1000 V MC4 konnektör seti ve solar kablolar.
Montaj ve hesap:montaj sistemleri; ihtiyacınızı güneş paneli hesaplama robotu ile hesaplayın.

Sıkça sorulan sorular

Ürün adında 100 A yazıyor, şarj akımı gerçekte kaç amper?

Bağlı datasheet'in PT6248 sütununa göre güneşten en fazla 120 A, şebekeden en fazla 100 A şarj yapılır ve toplam şarj akımı 120 A ile sınırlıdır. Ürün adındaki 100 A eski bir değerdir; bu sayfada datasheet değeri esas alınmıştır.

Evdeki klima, çamaşır makinesi ve hidrofor aynı anda çalışır mı?

Varsayımlarımızla bu altı cihaz birlikte yaklaşık 4.250 W eder ve 6.200 W'ın içinde kalır. 2.000 W'lık bir kettle eklenince 6.250 W ile sınıra gelinir.

48 V akü yerine 24 V akü bağlanabilir mi?

Hayır, bu model 48 V akü içindir. 24 V akü için Pantec 4 kW 24V modeline bakın.

İki panel dizisini paralel bağlayabilir miyim?

Büyük panellerle genellikle hayır. Giriş akımı sınırı 18 A'dir; 14,34 A kısa devre akımlı iki dizi paralelde 28,68 A eder. Tek seri dizi kurun ve dizi gerilimini 500 V'un altında tutun.
