Pantec 11kW Yüksek Voltaj Tam Sinüs Akıllı İnverter 48V 150A Çift MPPT Şarjlı İnverter - WiFi Uyumlu

Pantec 11 kW 48V Tam Sinüs Akıllı İnverter, Çift MPPT ve 150 A Şarj (PT11048)

Pantec 11 kW 48V, güneş paneli, 48 V akü grubu ve şebekeyi tek cihazda yöneten tam sinüs akıllı inverterdir. Serinin en büyük modelidir ve bu seride iki bağımsız MPPT girişi ile paralel arayüzü bulunan tek modeldir. Bu yüzden panelleri farklı yönlere bakan iki çatı yüzüne dağıtan müstakil evler, çiftlikler ve atölyeler için uygundur. Sürekli 11.000 W, ani 22.000 W verir; aküyü güneşten ya da şebekeden 150 A ile şarj eder. Sık karıştırılan nokta şudur: 11 kW tek fazlı bir çıkıştır, 230 V'ta yaklaşık 47,8 A akım demektir. Üç fazlı yükleri beslemez.

Üç adımda boyutlandırma

Panel, akü ve yük için datasheet'teki üç sınır:

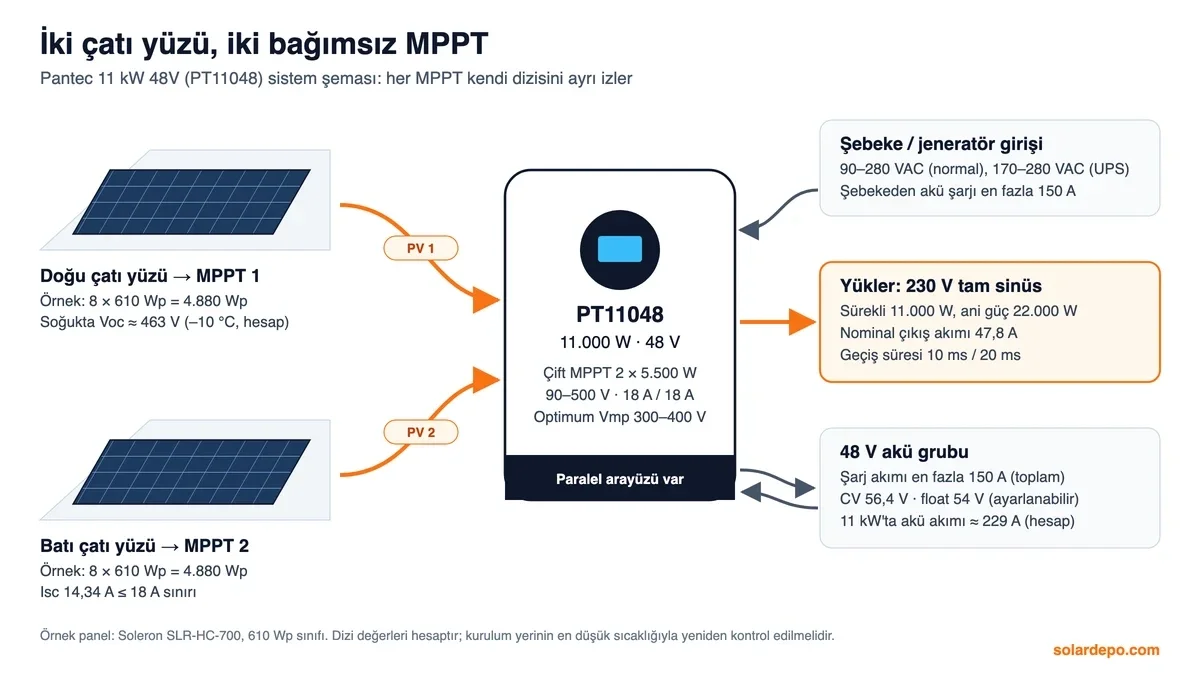

Çift MPPT: iki çatı yüzü, tek inverter

Tek MPPT'li bir inverterde doğu ve batı çatıdaki paneller aynı diziye bağlanırsa, sabah ve akşam farklı ışık alan paneller birbirini aşağı çeker. PT11048'de her MPPT kendi dizisinin en verimli çalışma noktasını ayrı izler: doğu yüzü sabah, batı yüzü öğleden sonra kendi tepe gücüne ulaşır. Farklı eğimli iki çatıda veya kısmi gölgede de aynı avantaj geçerlidir.

İki girişin toplamı (2 × 5.500 W) inverterin sürekli gücüyle aynıdır: güneş yükleri tam güçte besleyebilir, fazlası 150 A sınırına kadar aküye gider.

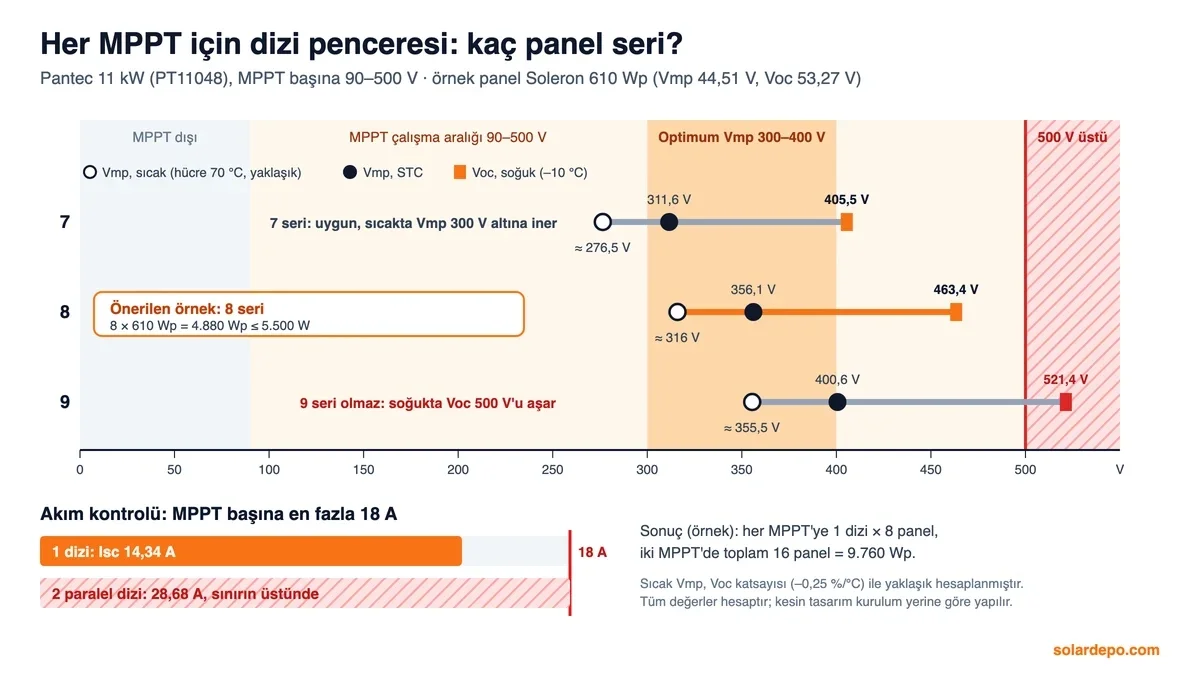

Dizi tasarımı: her MPPT'ye kaç panel?

Üç sınır birlikte kontrol edilir: soğuk sabahta açık devre gerilimi (Voc) 500 V'u aşmamalı, sıcak öğlede çalışma gerilimi (Vmp) mümkünse 300–400 V aralığında kalmalı, dizi akımı 18 A'yı geçmemelidir.

Sonuç: bu panelle her MPPT'ye 8 seri panel, iki MPPT'de toplam 16 panel (9.760 Wp) uygundur. Sıcak Vmp, Voc katsayısıyla yapılmış yaklaşık bir hesaptır; kurulum yerinin en düşük sıcaklığına göre yeniden kontrol edin.

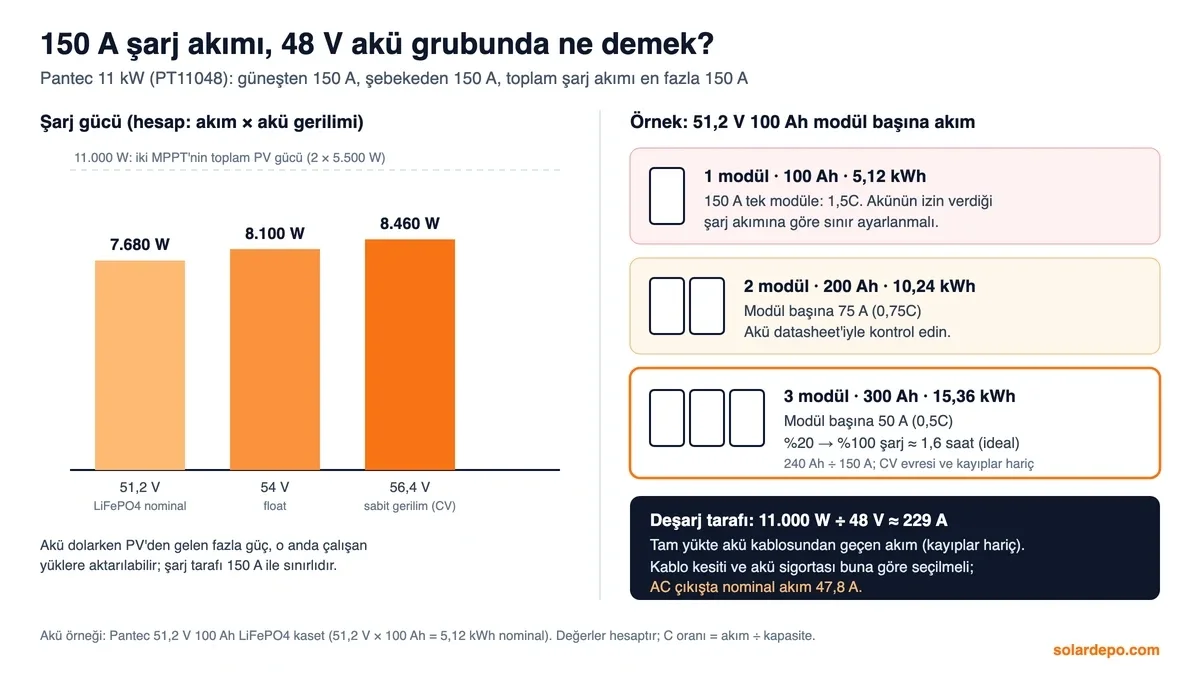

150 A şarj ve akü grubu

150 A, 48 V tarafında 7,7–8,5 kW şarj gücü demektir (150 A × 51,2–56,4 V, hesap). Büyük bir grubu hızla doldurur, tek modül için fazla olabilir; modül başına düşen akımı akü datasheet'iyle karşılaştırın.

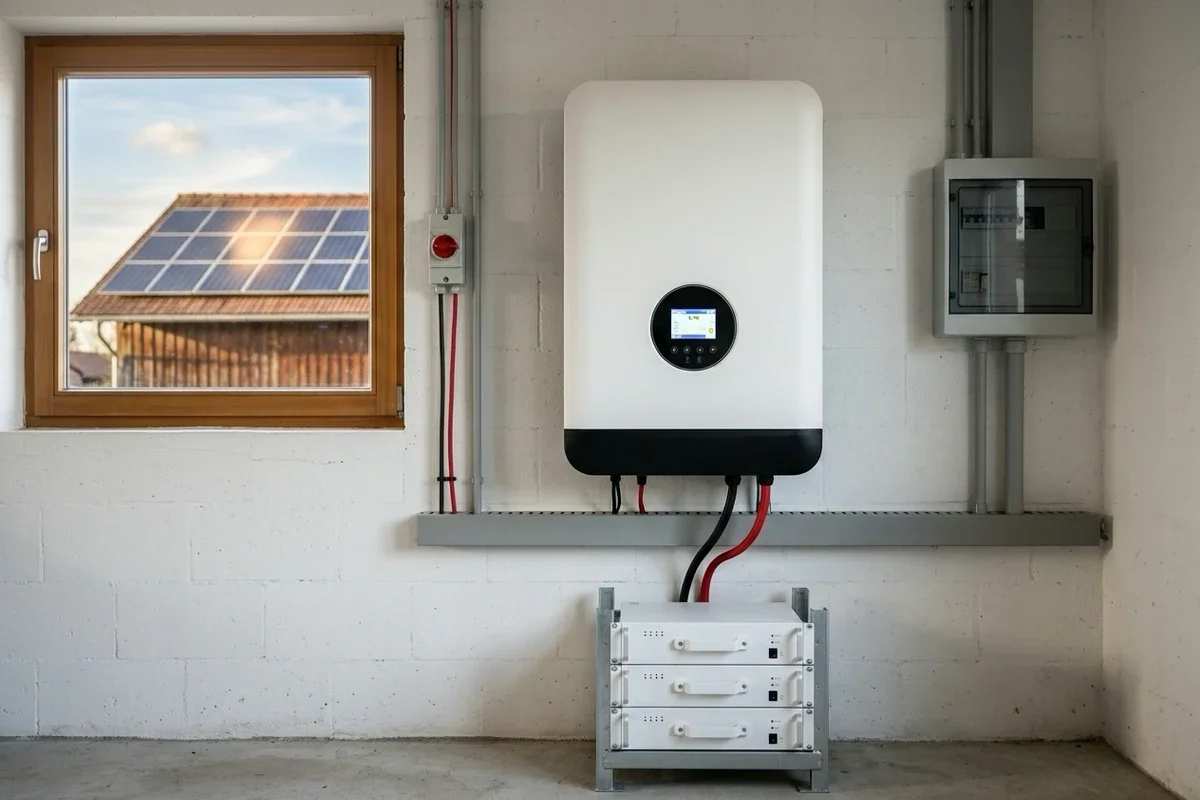

Örnek gece hesabı: üç adet 51,2 V 100 Ah modül 15,36 kWh nominal enerji verir. %90 kullanılabilir derinlik ve %90 inverter verimi varsayımıyla yaklaşık 12,4 kWh AC enerji kalır. Gece ortalama 1.200 W tüketen bir ev bu grupla yaklaşık 10,4 saat çalışır. Aynı grup %20'den %100'e 150 A ile yaklaşık 1,6 saatte dolar; bu ideal bir değerdir, sabit gerilim evresi ve kayıplar hariçtir.

11 kW'ı tek fazda taşımak: kablo, pano ve aşırı yük

11.000 W tam yükte akü kablosundan yaklaşık 229 A geçer (11.000 W ÷ 48 V, kayıplar hariç). AC çıkışta nominal akım 47,8 A'dir. Akü kablosu ve sigortası ile AC çıkış sigortası bu akımlara göre seçilir. PV tarafında her dizi için ayrı bir DC devre kesici, iki MPPT'yi bağımsız ayırmayı kolaylaştırır.

Motor ve kompresör gibi kalkış akımı yüksek yükler için aşırı yük süreleri:

Aküsüz çalışma, şebeke desteği ve paralel arayüz

Aküsüz çalışma

Üretici, aküsüz çalışma modunun 3 kW altındaki modellerde desteklenmediğini belirtir; 11 kW model bu sınırın üstündedir. Aküsüz kullanımda yükler gündüz doğrudan güneşten beslenir; güneş yetmediğinde yedek kaynak şebeke veya jeneratördür.

Şebeke ve jeneratör girişi

AC giriş 90–280 VAC (normal mod) ve 170–280 VAC (UPS modu) aralığında çalışır, 50/60 Hz'e kendini uyarlar. Şebeke kesildiğinde yükler 10 ms (bilgisayar modu) veya 20 ms (ev aletleri modu) içinde aküye geçer. Kuru kontak kartı ile jeneratörün otomatik çalıştırılması desteklenir.

Paralel arayüz

Datasheet tablosunda paralel arayüz yalnızca PT11048 sütununda verilir; aynı sayfanın özellik listesi ise seri geneli için "paralel tasarım desteklenmez" der ve en fazla cihaz sayısını belirtmez. Paralel kurulum planlıyorsanız cihaz sayısını ve bağlantıyı siparişten önce bizimle teyit edin.

İzleme ve haberleşme

LCD ekran modu, yükü, giriş ve çıkışı gösterir. RS232 portunun yanındaki genişleme yuvasına BMS, WiFi veya kuru kontak kartı takılır; WiFi dahili değildir. Uzaktan izleme için Pantec Wi-Fi dongle kullanılabilir.

Teknik özellikler

AC giriş

Çıkış

Akü ve şarj

Güneş paneli girişi

Arayüz, ortam ve gövde

Kaynak: Pantec PT serisi datasheet, PT11048 sütunu; ağırlık verilmemiştir.

Benzer 48 V akıllı inverterlerle karşılaştırma

Değerler ilgili ürün sayfalarındaki datasheet'lerdendir; Pantec 6.2 kW, PT6248 sütunudur.

Nerelerde kullanılır?

• Müstakil ev ve villa: doğu-batı çatılı evlerde iki MPPT ile; hazır seçenekler için solar paketler.
• Çiftlik, bağ evi ve şebekesiz alanlar: jeneratör destekli şebeke bağlantısız (off-grid) paketler.
• Atölye ve küçük işletme: 10–20 ms geçiş için kesintisiz güç paketleri.
• Daha küçük ihtiyaçlar:akıllı inverter ve hibrit inverter kategorileri.

Uyumlu ürünler

• 48 V akü:Pantec 51,2 V 100 Ah LiFePO4 kaset tipi akü (gerilimi uyumlu); diğer seçenekler lityum akü ve solar akü kategorilerinde.
• Güneş paneli: dizi örneğindeki Soleron 700 W bifacial panel veya güneş panelleri.
• PV kablo ve konnektör:6 mm solar kablo seti, 1000 V MC4 konnektör seti; tümü solar kablo kategorisinde.
• PV koruma: her MPPT dizisi için Pantec 32 A 1000 VDC devre kesici; diğer değerler DC devre kesici ve sigortalar kategorisinde. Akü hattı için 229 A'lik akıma uygun ayrı bir akü sigortası gerekir.
• İzleme:Pantec Wi-Fi dongle.
• Montaj:montaj sistemleri. Hesap için güneş paneli hesaplama robotu.

Sıkça sorulan sorular

İki MPPT'yi aynı çatıya bağlamak mantıklı mı?

Evet. Tek yöne bakan bir çatıda da iki MPPT, toplam 11.000 W PV gücünü iki diziye bölmenin yoludur; çünkü her giriş en fazla 5.500 W ve 18 A kabul eder. Fark en çok doğu-batı çatılarda, farklı eğimlerde veya kısmi gölgede görülür.

Bir MPPT'ye iki dizi paralel bağlanabilir mi?

Akım sınırı 18 A'dir. Kısa devre akımı 14,34 A olan 610 Wp sınıfı bir panelde iki paralel dizi 28,68 A eder ve sınırı aşar. Bu panel sınıfında her MPPT'ye tek dizi bağlanır; daha düşük akımlı panellerde hesap ayrıca yapılmalıdır.

Akü olmadan kullanılabilir mi?

Evet; üretici aküsüz modun yalnızca 3 kW altında desteklenmediğini belirtir. Güneş yetmediğinde yükleri şebeke veya jeneratör besler; gece için akü gerekir.

Tek bir 51,2 V 100 Ah akü yeterli olur mu?

Çalışır, ama 150 A tek modül için 1,5C'dir ve tam yükte akü akımı yaklaşık 229 A'e çıkar. Şarj akımı akünün izin verdiği değerle sınırlanmalıdır; bu güçte iki-üç modüllü grup daha dengelidir. Akünün kendi datasheet'ini kontrol edin.

Üç fazlı motorları çalıştırır mı?

Hayır. Çıkış tek fazlı 220/230/240 VAC'tir. Tek fazlı motor ve kompresörlerde kalkış akımı önemlidir: inverter %150–200 yükü (16.500–22.000 W, hesap) 2 saniye taşır.

Şebekeye elektrik satabilir miyim?

Sertifika listesinde şebeke bağlantı standardı yoktur ve şebekeye enerji vermek dağıtım şirketinin onayına bağlıdır. Bu ürünü akü ve öz tüketim odaklı bir sistem olarak değerlendirin.

Teknik doküman:Pantec PT serisi akıllı inverter datasheet (PDF)
