NuoVolt 11KW 11000 Watt 48V 160A 2xMPPT Paralellenebilir Off-Grid Akıllı İnverter - Twin AC Çıkış

NuoVolt 11 kW 11000 Watt 48V 160A 2xMPPT Paralellenebilir Off-Grid Akıllı İnverter (11K 48V Twin)

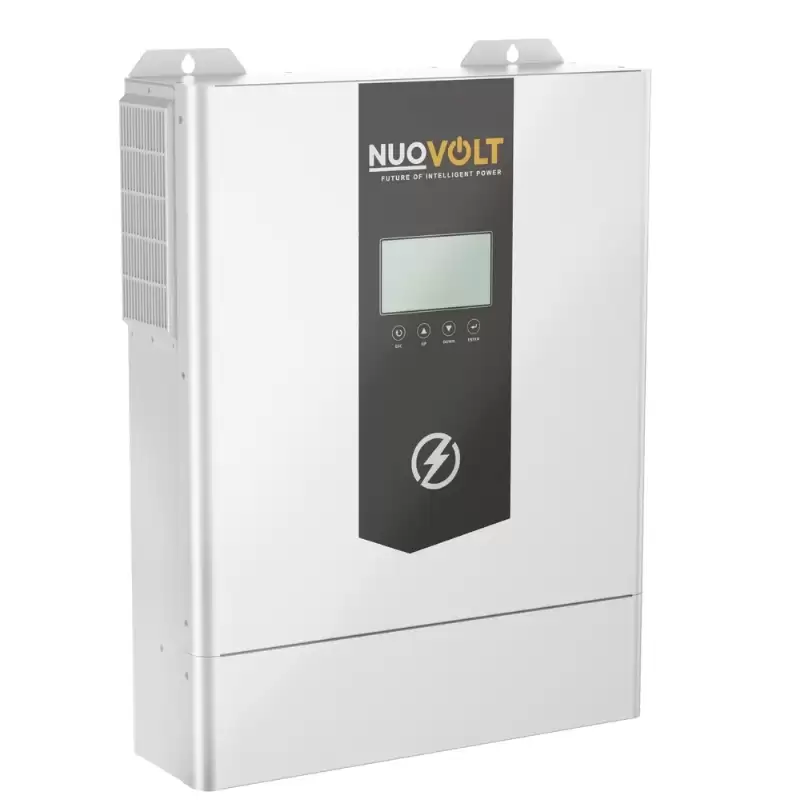

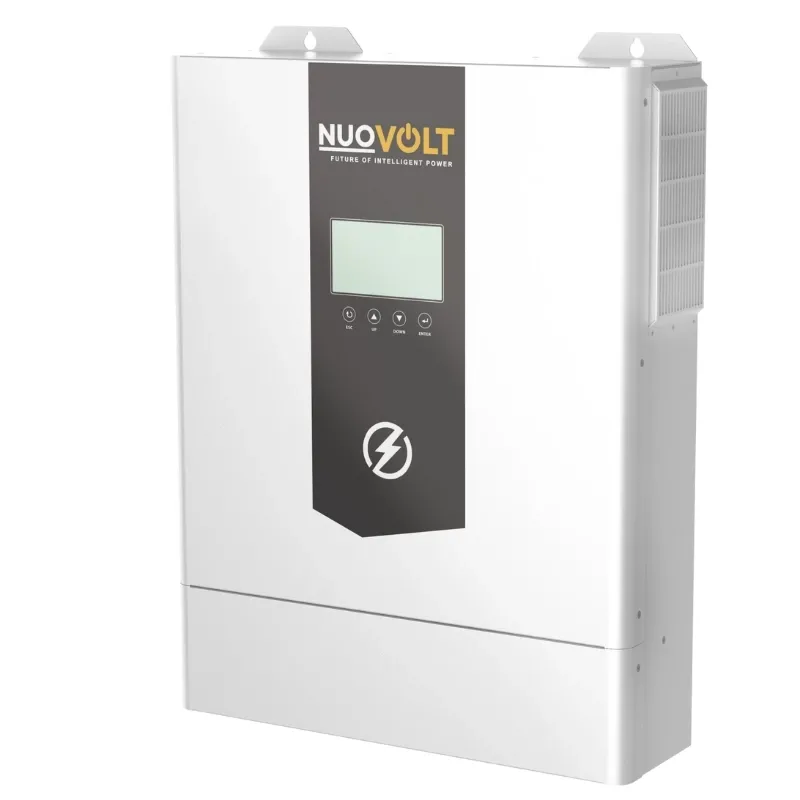

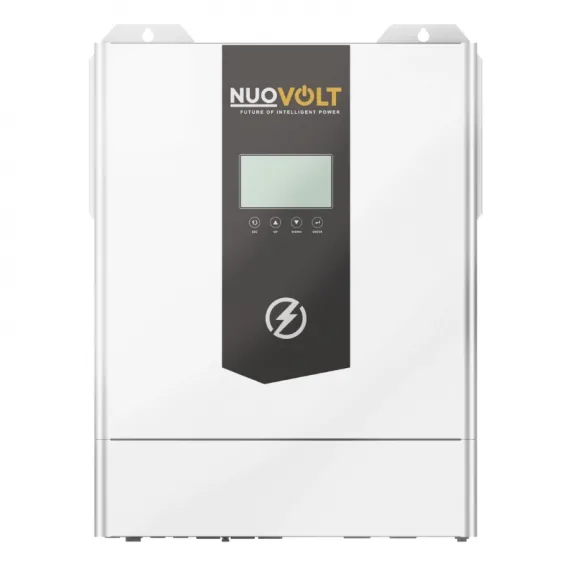

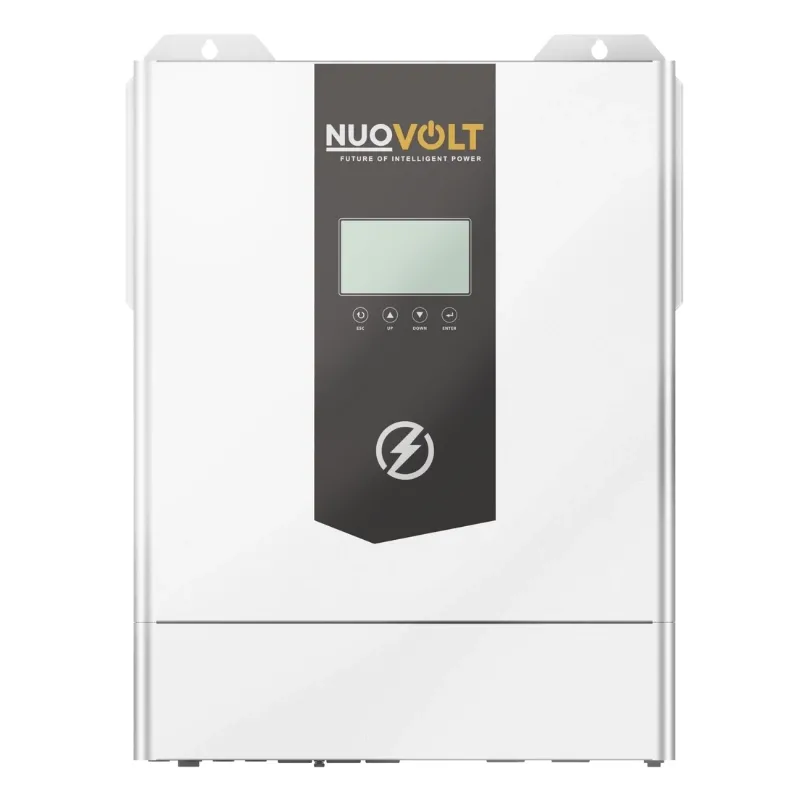

NuoVolt 11 kW 48V Twin, tek kasada dört işi birleştiren bir akıllı inverterdir: akü gerilimini 230 V saf sinüs şebeke gerilimine çeviren inverter, güneş panellerinden akü şarj eden iki MPPT şarj kontrolcüsü, şebeke veya jeneratörden akü şarj eden AC şarj cihazı ve şebeke ile akü arasında geçiş yapan transfer anahtarı. Doğru güç değeri 11.000 W'tır. Şebekesiz ev, yazlık, çiftlik evi ve küçük işletme gibi yüksek güç gerektiren off-grid sistemler için tasarlanmıştır; en çok karıştırılan nokta, 11.000 W değerinin yalnızca inverter çıkış gücü olduğudur. Süreklilik için akü kapasitesi ve panel gücü ayrıca boyutlandırılmalıdır.

Sistemde nasıl bağlanır?

Güneş panelleri iki ayrı MPPT girişine, 48 V akü grubu akü terminallerine, şebeke veya jeneratör AC girişe, yükler ise çıkışlara bağlanır. İnverter kaynaklar arasındaki geçişi kendisi yönetir.

Çift MPPT ve güneş paneli girişi

İki MPPT girişinin her biri 60–500 VDC aralığında çalışır ve en fazla 18 A giriş akımı kabul eder. Toplam panel gücü en fazla 11.000 W olmalıdır. İki girişin bağımsız olması, farklı yöne bakan iki panel grubunu (örneğin doğu ve batı çatı) ayrı MPPT'lere bağlamayı mümkün kılar. Panel açık devre gerilimi (Voc) hiçbir koşulda 500 VDC'yi aşmamalıdır.

Örnek dizi hesabı: Soleron SLR-HC-700 ile

Varsayımlar: Soleron SLR-HC-700, 610 Wp sınıfı; Voc 53,27 V, Isc 14,34 A, Vmpp 44,51 V, Voc sıcaklık katsayısı -0,25 %/°C. -10 °C'de panel başına Voc ≈ 57,9 V olur (53,27 × [1 + 0,0025 × 35]).

Dizi başına 9. panel eklenirse soğukta Voc yaklaşık 521 V'a çıkar ve 500 V sınırı aşılır; bu nedenle MPPT başına en fazla 8 panel seri bağlanabilir. Bifacial panelde arka yüz kazancı akımı artırabilir: kazancın akıma aynen yansıdığı ihtiyatlı bir varsayımla %20 için 14,34 × 1,2 ≈ 17,2 A olur ve bu değer 18 A sınırının altında kalır, ancak marj dardır. Aynı MPPT'ye ikinci bir paralel dizi eklenirse akım 2 × 14,34 = 28,68 A olur ve 18 A sınırı aşılır; bu nedenle bu panelle her MPPT'ye tek dizi bağlanır. Kesin tasarım için kurulum yerinin en düşük sıcaklığı gerekir.

Çıkış öncelik modları

Datasheet dört çıkış öncelik modu listeler: UTL, SOL, SBU, SUB. Bu kısaltmalar akıllı inverterlerde genel olarak şu anlamdadır: UTL yükü öncelikle şebekeden besler; SOL öncelikle güneşten besler; SBU sırasıyla güneş, akü ve şebekeyi kullanır (şebeke yalnızca akü alt sınıra indiğinde devreye girer); SUB sırasıyla güneş, şebeke ve aküyü kullanır. Ayrıntı cihaz kılavuzundadır.

• Geçiş süresi: bilgisayar modunda 10 ms, ev aletleri modunda 20 ms (şebeke-akü geçişi).

Twin AC çıkış, kuru kontak ve renkli LCD

"Twin" ifadesi, cihazın ana çıkışın yanında ikinci bir AC çıkışı olduğunu belirtir. Yükler iki gruba ayrılabilir; örneğin kritik yükler ana çıkışta, daha az öncelikli yükler ikinci çıkışta olur. İkinci çıkışın güç sınırı ve hangi koşulda devre dışı kaldığı bu modelin datasheet'inde belirtilmemiştir; ayrıntı için cihaz kılavuzuna bakın veya bize sorun.

Cihazın kuru kontak özelliği vardır (datasheet: Evet). Kuru kontak, cihaz durumuna göre açılıp kapanan potansiyelsiz bir röle çıkışıdır. Renkli LCD ekran sistem durumunu, güç akışını ve ayarları gösterir. İsteğe bağlı WiFi ile uzaktan izleme yapılabilir, ayrıca RS485 iletişim portu bulunur.

Paralel çalışma: 6 adede kadar, 66 kW

Datasheet'e göre 6 adede kadar cihaz paralel bağlanabilir; 6 × 11 kW = 66 kW tek faz çıkış gücü elde edilir. Paralel kurulumun ayrıntıları cihaz kılavuzunda yer alır. Paralel sistem tasarımı için sipariş öncesi bizimle görüşmenizi öneririz.

Akü seçimi ve şarj

Akü gerilimi 48 VDC'dir; dolayısıyla 51,2 V nominal LiFePO4 aküler gerilim olarak uyumludur. Şarj yöntemi CC/CV'dir; datasheet'e göre lityum aktivasyon fonksiyonu vardır ve LFP aküyle RS485 üzerinden haberleşmeli çalışma listelenmiştir. BMS iletişimi için sipariş öncesi bize danışın.

Gerilimi uyumlu modeller: 51,2V 100Ah (5,12 kWh) ve 51,2V 300Ah (15,36 kWh).

Maksimum şarj akımı hem güneş tarafında hem AC tarafında 160 A'dir. Bu değer cihazın üst sınırıdır; şarj akımı, akünün izin verdiği şarj akımı içinde kalacak şekilde inverter ayarlarından sınırlandırılmalıdır. Örneğin 100 Ah'lik bir akünün izin verdiği şarj akımı çoğunlukla 160 A'den düşüktür; değeri akü etiketinden veya üretici belgesinden kontrol edin.

Teknik özellikler

Değerler üreticinin datasheet'inden alınmıştır. Üretici, ürün özelliklerinde önceden haber vermeksizin değişiklik yapılabileceğini belirtir.

NuoVolt akıllı inverter serisinde karşılaştırma

Değerler üretici datasheet'lerinden alınmıştır.

Aynı güç sınıfındaki NuoVolt 11 kW Plus modelinin datasheet'inde ikinci çıkış en fazla 5,5 kW olarak verilir ve MPPT başına giriş akımı 27 A'dir; Twin modelde MPPT başına 18 A'dir. Tüm seri: akıllı inverter.

Nerelerde kullanılır?

• Şebekesiz ev, yazlık ve çiftlik evi:şebekeden bağımsız (off-grid) paketler için yüksek güçlü merkezi inverter.
• Küçük işletme, atölye ve sulama: yüksek anlık güç isteyen yükler (22 kW'a kadar).
• Diğer seçenekler için inverter, tam sinüs inverter ve solar paketler kategorilerine bakabilirsiniz.

Uyumlu ürünler

• Akü: gerilimi uyumlu NuoVolt 51,2V 100Ah ve NuoVolt 51,2V 300Ah; ayrıca lityum akü.
• Güneş paneli:güneş panelleri; örnek: Soleron 700 W Bifacial. Ayrıca half-cut, TOPCon, bifacial.
• Kablo ve konnektör:4 mm solar kablo seti, 6 mm solar kablo seti, MC4 konnektör seti; solar kablo.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri.
• İzleme:NuoVolt WiFi dongle, isteğe bağlı uzaktan izleme; sipariş öncesi modele uygunluğunu bize teyit ettirin.
• Hesaplama:güneş paneli hesaplama robotu ile ihtiyacınızı hesaplayın.

Sıkça sorulan sorular

"Akıllı inverter" ne demek, bu cihaz neyi birleştirir?

Tek kasada saf sinüs inverter, MPPT güneş şarj kontrolcüsü, şebeke veya jeneratörden çalışan AC şarj cihazı ve otomatik transfer anahtarı bulunur.

Şebekesiz (off-grid) çalışır mı?

Evet. Panel ve akü ile şebeke olmadan 230 VAC çıkış verecek şekilde kurulabilir. Şebeke veya jeneratör varsa AC girişten akü şarjı da yapabilir.

Akü olmadan çalışır mı?

Bu modelin datasheet'inde bataryasız çalışma belirtilmemiştir. Bir akü grubuyla kullanmanızı öneririz.

Kaç panel bağlanabilir?

İki MPPT girişi vardır; her biri 60–500 V aralığında, en fazla 18 A'dir ve toplam PV gücü en fazla 11.000 W olabilir. Soleron SLR-HC-700 (610 Wp sınıfı; Voc 53,27 V, Isc 14,34 A, Voc katsayısı -0,25 %/°C; ön yüz değerleri) ile -10 °C'de panel başına Voc ≈ 57,9 V olur. MPPT başına 8 panel seri bağlanır (≈ 463,2 V), toplam 2 × 8 = 16 panel, 9.760 Wp eder. Isc 14,34 A, 18 A sınırının altındadır; bifacial arka yüz kazancı akımı artıracağı için marj bırakılmıştır. 9. panel eklenirse 500 V aşılır. Kesin tasarım için kurulum yerinin en düşük sıcaklığı gerekir; hesabı birlikte yapabiliriz.

Hangi akü ve ne kadar süre yeter?

48 V sistem için NuoVolt 51,2V 100Ah (51,2 V × 100 Ah = 5.120 Wh = 5,12 kWh) veya 51,2V 300Ah (51,2 × 300 = 15.360 Wh = 15,36 kWh) gerilim olarak uygundur. Örnek: 500 W yük, %90 kullanılabilir kapasite ve %96 verim varsayımıyla 100 Ah akü için 5.120 × 0,9 × 0,96 ≈ 4.424 Wh, yaklaşık 8,8 saat; 300 Ah akü için 15.360 × 0,9 × 0,96 ≈ 13.271 Wh, yaklaşık 26,5 saat. Gerçek süre yüke ve akü durumuna göre değişir; şarj akımını akünün izin verdiği değere göre ayarlayın.

Paralel bağlanır mı?

Evet, 6 adede kadar. 6 × 11 kW = 66 kW tek faz çıkış gücü elde edilir.

Uzaktan izlenebilir mi?

Datasheet'e göre WiFi isteğe bağlıdır (online izleme) ve RS485 iletişim vardır. NuoVolt WiFi dongle isteğe bağlı uzaktan izleme içindir; sipariş öncesi modele uygunluğunu bize teyit ettirin.

Kurulum desteği alabilir miyim?

Panel, akü, kablo ve koruma elemanlarının seçimi için WhatsApp veya telefon hattımızdan teknik ekibimize ulaşabilirsiniz. Cihazın montajı ve bağlantıları yetkili bir elektrik tesisatçısı tarafından yapılmalıdır.

Teknik doküman:NuoVolt 11K 48V Twin datasheet (PDF)
