NuoVolt 6.2kW 6200 Watt Hibrit İnverter 48V 120A MPPT Paralellenebilir Off-Grid

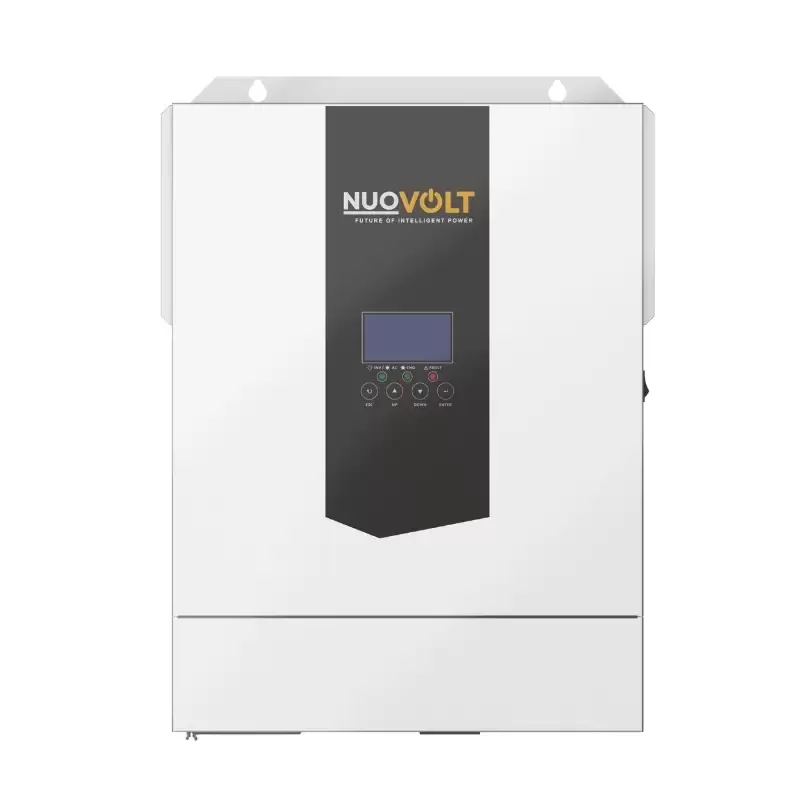

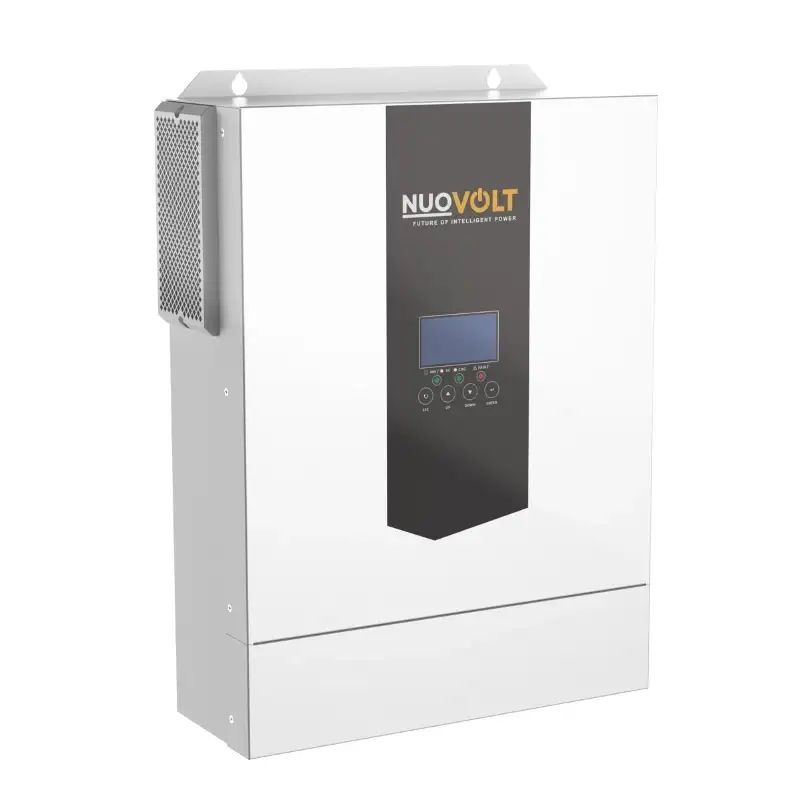

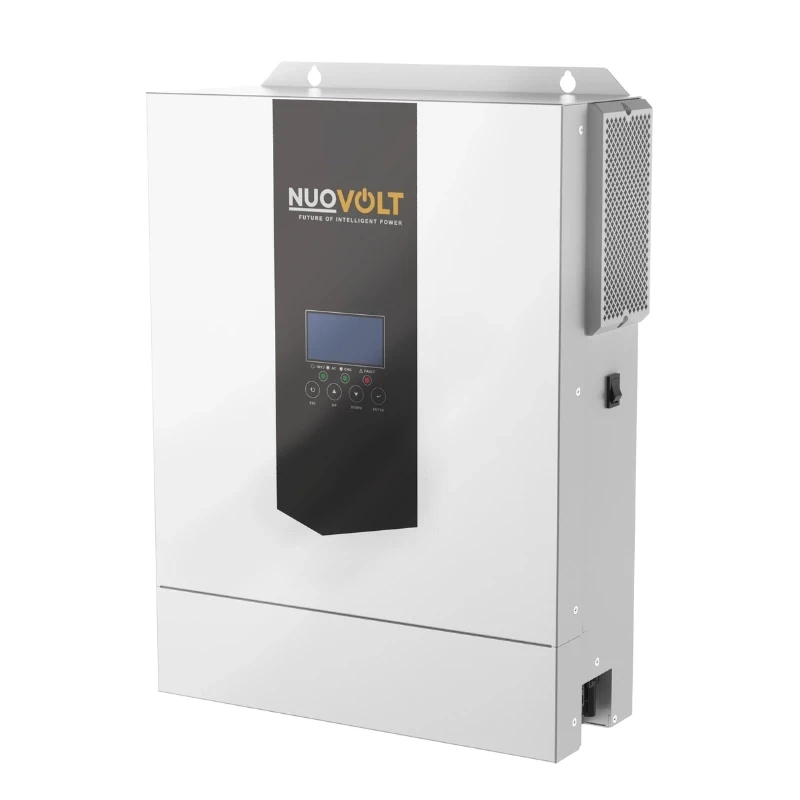

NuoVolt 6.2 kW 48V Paralellenebilir Off-Grid Hibrit İnverter

NuoVolt 6.2 kW 48V Hibrit, tek kutuda saf sinüs inverter, MPPT güneş şarj kontrolcüsü, şebeke veya jeneratörden çalışan AC şarj cihazı ve otomatik transfer anahtarını birleştiren akıllı inverterdir. 6.200 VA / 6.200 W sürekli çıkış, 48 V akü gerilimi, 120 A güneş şarj akımı ve 12 adede kadar paralel çalışma desteği sunar. Datasheet'inde şebekeye enerji verme (export) satırı ve sıfır ihracat için CT bulunur; şebekeye enerji vermek ise elektrik dağıtım şirketinin iznine bağlıdır.

Bağlantı şeması: güneş, akü, şebeke ve yükler

DC tarafa güneş panelleri ve 48 V akü, AC tarafa şebeke veya jeneratör ile yükleriniz bağlanır. Şebeke kesilince transfer süresi 10 ms (bilgisayar modu) veya 20 ms'dir (ev aletleri modu). Tek AC çıkış vardır (çift çıkışlı değildir).

Hibrit inverter ne demek, bu model ne yapar?

"Hibrit", güneşi, aküyü ve şebeke/jeneratörü aynı cihazda yönetmek demektir. Cihaz şu bloklardan oluşur:

• Saf sinüs inverter: aküdeki DC enerjiyi 230 VAC, 50/60 Hz (otomatik algılama) çıkışa çevirir; transformatörsüz yapıdadır.
• MPPT güneş şarj kontrolcüsü: panel gerilimini ve akımını sürekli izleyerek panellerden en fazla gücü alır ve aküyü şarj eder.
• AC şarj cihazı: şebeke veya jeneratör varken aküyü en fazla 80 A ile şarj eder.
• Transfer anahtarı: şebeke kesildiğinde yükleri 10–20 ms içinde aküden beslemeye geçirir.

Datasheet "Export power operation" satırını "evet" verir ve sıfır ihracat (zero export) için CT dahil olduğunu belirtir; sıfır ihracat, üretilen enerjinin şebekeye gönderilmemesini sağlayan düzendir. Şebekeye enerji vermek için elektrik dağıtım şirketinin izni gerekir.

Çıkış öncelik modları

İnverter, yüklerin hangi kaynaktan besleneceğini seçilen çıkış öncelik moduna göre belirler. Datasheet dört mod listeler:

• UTL: öncelik şebekeye (utility) verilir; yükler şebekeden beslenir.
• SOL: öncelik güneşe verilir.
• SBU: sırasıyla güneş, akü, şebeke. Güneş yetmezse yükler aküden beslenir, akü ayarlanan seviyeye düşünce şebekeye geçilir.
• SUB: sırasıyla güneş, şebeke, akü. Güneş yetmezse yükler şebekeden beslenir; akü yedek kalır.

Güneş paneli girişi (MPPT)

Tek MPPT vardır. Çalışma aralığı 60–500 VDC, panel dizisinin açık devre gerilimi (Voc) en fazla 500 VDC, maksimum PV giriş gücü 6.500 W ve maksimum giriş akımı 27 A'dir. Güneşten aküye en fazla 120 A şarj akımı verilebilir. Dizi tasarımında soğukta yükselen Voc 500 V'u, dizilerin toplam akımı 27 A'i aşmamalıdır.

Örnek dizi hesabı: Soleron SLR-HC-700 ile

Örnekte Soleron SLR-HC-700 panelinin 610 Wp sınıfı kullanılmıştır; -10 °C'de Voc yaklaşık 57,9 V olur (varsayımlar SSS bölümünde):

• 8 panel seri: 8 × 57,9 V ≈ 463,2 V, 500 V sınırının altındadır; güç 8 × 610 = 4.880 Wp'dir.
• 9 panel seri: 9 × 57,9 V ≈ 521 V, 500 V sınırını aşar; bu nedenle uygun değildir.
• İki paralel dizi: 2 × 14,34 A = 28,68 A, 27 A giriş akımını aşar; bu panelle mümkün değildir.

6.500 W sınırına yaklaşmak için kısa devre akımı daha düşük bir panel seçilerek iki paralel dizinin toplam akımı 27 A'in altında tutulabilir. Dizi tasarımında yardımcı oluruz.

Akü ve şarj

İnverter 48 VDC akü ile çalışır ve CC / CV (sabit akım / sabit gerilim) yöntemiyle şarj eder. Lityum aktivasyon fonksiyonu vardır; datasheet LFP akü ile RS485 üzerinden çalışmayı belirtir, haberleşme kurulacaksa akü modelinin uygunluğunu sipariş öncesi bize teyit ettirin. Maksimum şarj akımı güneşten 120 A, şebekeden (AC) 80 A'dir. Şarj akımı, akünün izin verdiği değerin içinde ayarlanmalıdır.

Gerilimi uyumlu NuoVolt akü seçenekleri:

• NuoVolt 51.2V 100Ah LiFePO4 kaset tipi lityum akü: 5,12 kWh
• NuoVolt 51.2V 300Ah LiFePO4 lityum akü: 15,36 kWh

Paralel çalışma

Datasheet'e göre bu model 12 adede kadar paralel bağlanabilir. Toplam çıkış gücü 12 × 6,2 kW = 74,4 kW'a kadar çıkar. Datasheet'te faz sayısı 1 olarak verilir; bu sayfa tek fazlı kullanımı esas alır ve üç fazlı kurulum vaat etmez. Paralel kurulum tasarımı için bizden destek alabilirsiniz.

Teknik özellikler

Güç ve çıkış

Akü ve şarj

Güneş paneli (PV) girişi

AC giriş ve şebeke

Verim, ortam ve fiziksel değerler

Değerler üretici datasheet'inden alınmıştır. Üretici, ürün özelliklerinde önceden haber vermeksizin değişiklik yapılabileceğini belirtir.

NuoVolt akıllı inverter serisinde karşılaştırma

Değerler üretici datasheet'lerinden alınmıştır. Seri: akıllı inverter.

Nerelerde kullanılır?

• Şebekesiz ev, bağ evi, yazlık:off-grid paketler.
• Elektrik kesintisi yedeği:kesintisiz güç paketleri.
• Şebeke destekli sistemler:hibrit paketler, hibrit inverter kategorisi.

Uyumlu ürünler

• Akü: yukarıdaki 48 V NuoVolt aküler; lityum akü kategorisi.
• Güneş paneli:Soleron 700 W bifacial panel ve güneş paneli kategorisi. Dizi tasarımı için yukarıdaki örneğe bakın.
• Kablo ve konnektör:4 mm solar kablo seti, 6 mm solar kablo seti, MC4 konnektör seti; solar kablo kategorisi.
• Koruma ve montaj:DC devre kesici ve sigortalar, montaj sistemleri.
• Uzaktan izleme:NuoVolt WiFi dongle, isteğe bağlı uzaktan izleme için; sipariş öncesi modele uygunluğunu bize teyit ettirin.
• Hesaplama:güneş paneli hesaplama robotu ile ihtiyacı hesaplayabilirsiniz.

Sıkça sorulan sorular

"Akıllı inverter" burada ne anlama geliyor?

Aynı kutuda saf sinüs inverter, MPPT güneş şarj kontrolcüsü, AC şarj cihazı ve transfer anahtarı bulunması anlamına gelir; güneş, akü ve şebeke/jeneratör tek cihazla yönetilir.

Şebeke olmadan çalışır mı?

Evet, akü ve güneş panelleriyle şebekesiz çalışabilir; ürün adındaki "off-grid" bunu ifade eder. Şebeke veya jeneratör bağlıysa aküyü en fazla 80 A ile şarj edebilir ve kesintide 10–20 ms içinde akü beslemesine geçer.

Akü olmadan çalışır mı?

Datasheet bu modelin bataryasız çalışabildiğini belirtmez. Bu nedenle inverteri bir akü ile birlikte kullanmanızı öneririz.

Kaç panel bağlanabilir?

Varsayımlar: Soleron SLR-HC-700, 610 Wp sınıfı, Voc 53,27 V, Isc 14,34 A, Voc katsayısı -0,25 %/°C, -10 °C'de Voc ≈ 57,9 V (ön yüz değerleri; bifacial arka yüz kazancı akımı artırabilir). Bu panelle 8 panel seri bağlanır: ≈ 463,2 V ve 4.880 Wp. 9 panel ≈ 521 V ile 500 V'u aşar. İki paralel dizi 2 × 14,34 = 28,68 A ile 27 A'i aştığı için mümkün değildir. 6.500 W sınırına yaklaşmak için daha düşük kısa devre akımlı bir panel seçilebilir. Kesin tasarım için kurulum yerinin en düşük sıcaklığı gerekir; hesapta size yardımcı oluruz.

Hangi akü uygun, ne kadar süre çalışır?

48 V sistem için gerilimi uyumlu NuoVolt aküler: 51.2V 100Ah ve 51.2V 300Ah. Enerji = gerilim × amper saat olduğundan 51,2 V × 100 Ah = 5.120 Wh (5,12 kWh), 51,2 V × 300 Ah = 15.360 Wh (15,36 kWh) eder. Örnek hesap, varsayımlar: 500 W sürekli yük, %90 kullanılabilir kapasite, inverter verimi %94 (datasheet'teki maksimum değer; gerçek verim yüke göre değişir). 5,12 kWh akü: 5.120 × 0,90 × 0,94 / 500 ≈ 8,7 saat. 15,36 kWh akü: 15.360 × 0,90 × 0,94 / 500 ≈ 26 saat. Güneş şarjı veya şebeke bu süreyi uzatır. Şarj akımı akünün izin verdiği değer içinde ayarlanmalıdır.

Paralel bağlanır mı?

Evet, 12 adede kadar. 12 cihazda toplam 74,4 kW eder. Datasheet'te faz sayısı 1'dir; tek fazlı kullanım esas alınır.

Şebekeye elektrik satabilir miyim?

Datasheet "Export power operation" için evet der ve sıfır ihracat için CT'nin dahil olduğunu belirtir. Şebekeye enerji vermek dağıtım şirketinin iznine bağlıdır; bu sayfada şebekeye satış vaat edilmez.

Uzaktan izleme var mı, kurulum desteği alabilir miyim?

RS485 iletişim portu vardır ve WiFi isteğe bağlıdır; WiFi dongle ile uzaktan izleme yapılabilir, sipariş öncesi modele uygunluğunu bize teyit ettirin. İnverter, panel, akü seçimi ve dizi tasarımı için WhatsApp veya telefondan teknik destek alabilirsiniz.

Teknik doküman:NuoVolt 6.2kW 48V Hibrit datasheet (PDF)
