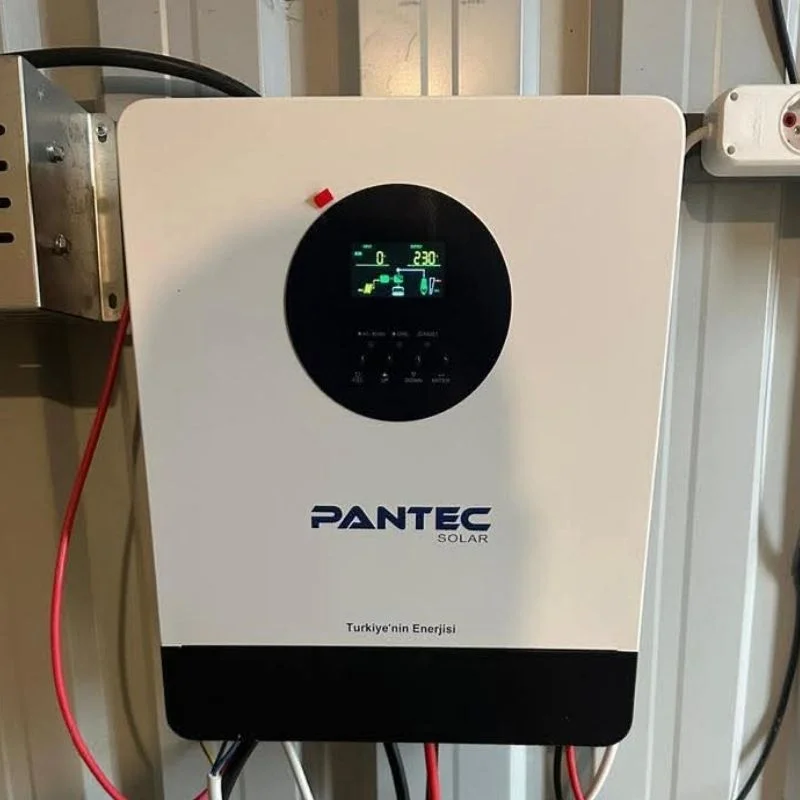

Pantec PT2012, 12 V akü ile çalışan, 1.600 W saf sinüs çıkışlı ve 100 A MPPT şarj cihazı dahili bir akıllı inverterdir. Adındaki "yüksek voltaj" akü tarafını değil panel girişini anlatır: PV girişi 40–500 V aralığında çalışır, paneller seri bağlanıp ince solar kabloyla getirilir. Karavan, tekne, bağ evi ve küçük off-grid sistemler için tasarlanmıştır. Bilinmesi gereken iki nokta: PT2012 akü olmadan çalışmaz (üretici 3 kW altı modellerde aküsüz modu desteklemiyor) ve şebekeye enerji vermez.

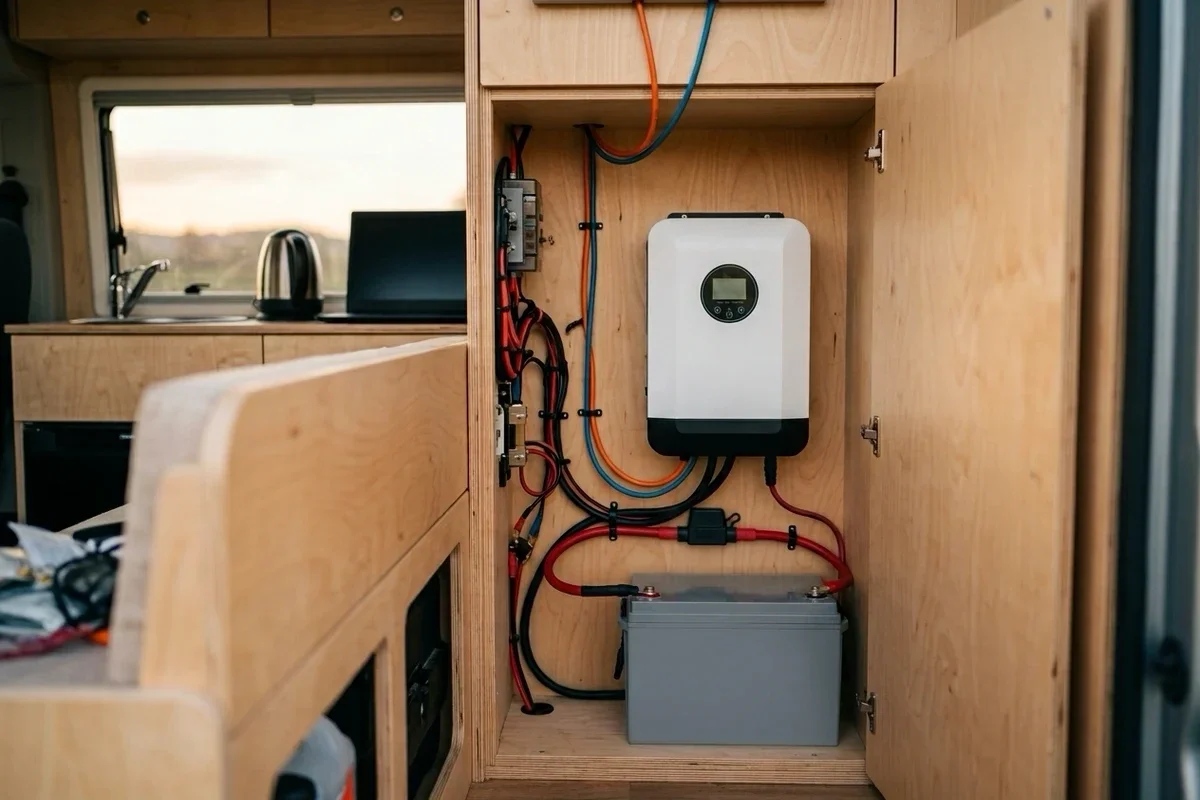

PT2012, karavan, tekne ve bağ evi gibi 12 V akü tesisatı olan küçük sistemleri güneşle beslemek isteyenler içindir. Daha büyük yükler veya aküsüz kullanım için aynı ailenin 24 V ve 48 V modelleri daha uygundur.

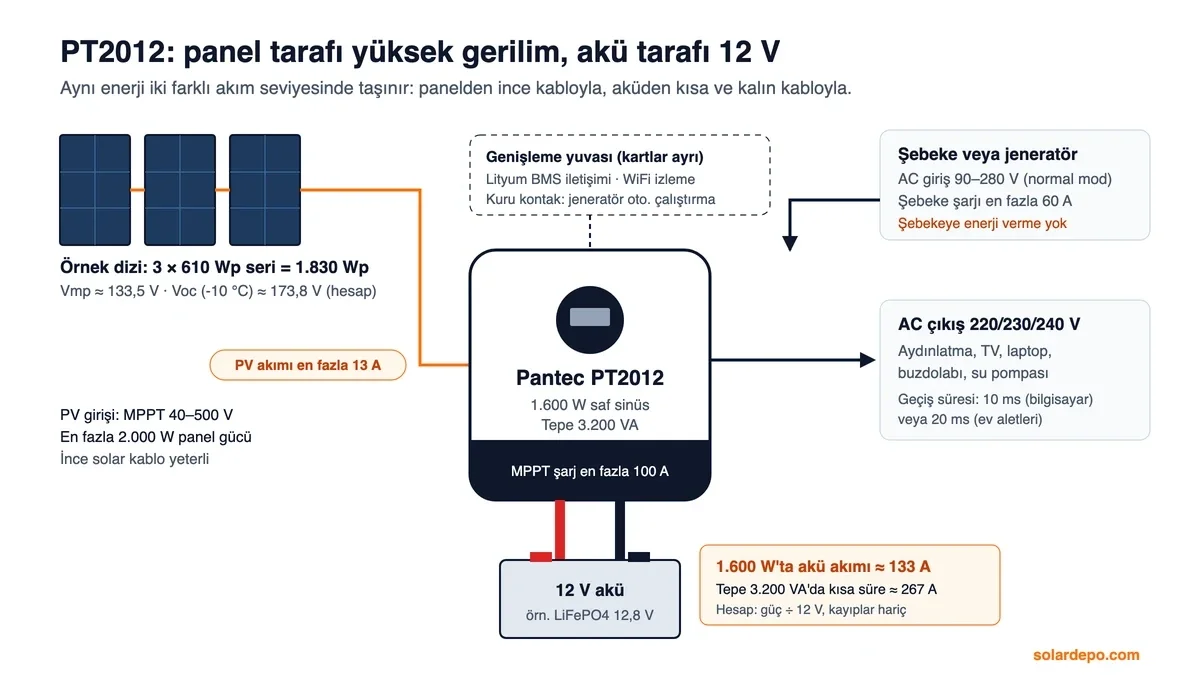

Klasik 12 V sistemlerde paneller düşük gerilim ve yüksek akımla bağlanır; bu kalın kablo ve kayıp demektir. PT2012'nin MPPT girişi 500 V'a kadar gerilim kabul ettiği için paneller seri bağlanır ve aynı güç düşük akımla taşınır. Örneğin 3 adet 610 Wp panelden oluşan dizinin çalışma gerilimi yaklaşık 133,5 V'tur ve giriş akımı en fazla 13 A ile sınırlıdır. Aynı enerjinin akü tarafındaki karşılığı çok daha yüksek bir akımdır.

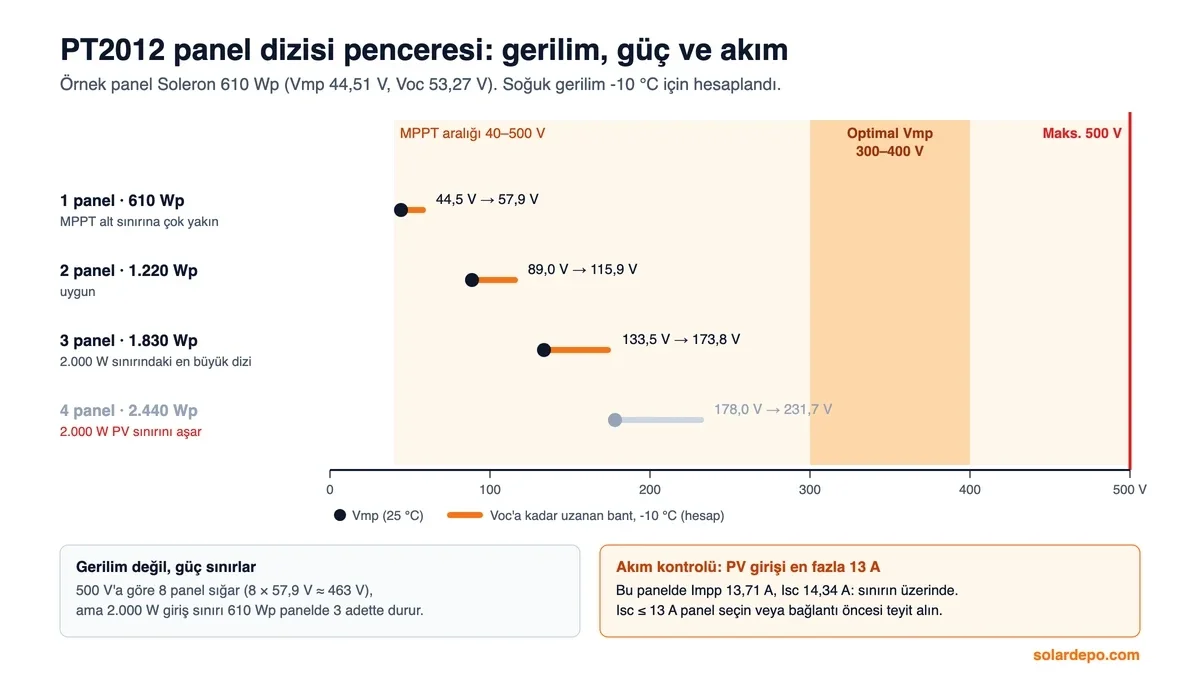

PT2012'de dizi tasarımını üç sınır belirler: gerilim (MPPT 40–500 V, en fazla 500 V), güç (en fazla 2.000 W) ve akım (en fazla 13 A). Örnek hesap, Soleron 700 W Bifacial panelin 610 Wp sınıfıyladır (Vmp 44,51 V, Voc 53,27 V, βVoc -0,25 %/°C; en düşük sıcaklık -10 °C varsayımı).
| Seri panel | Toplam güç | Vmp (25 °C) | Voc (-10 °C) | Değerlendirme |
|---|---|---|---|---|
| 1 | 610 Wp | 44,5 V | 57,9 V | MPPT alt sınırına (40 V) çok yakın, sıcakta altına düşebilir; önerilmez |
| 2 | 1.220 Wp | 89,0 V | 115,9 V | Uygun |
| 3 | 1.830 Wp | 133,5 V | 173,8 V | 2.000 W sınırı içindeki en büyük dizi |
| 4 | 2.440 Wp | 178,0 V | 231,7 V | 2.000 W en fazla PV gücünü aşar |
Gerilim tek başına sınır olsaydı 8 panel (8 × 57,9 V ≈ 463 V) bağlanabilirdi; ancak 2.000 W sınırı 610 Wp panelde 3 adette durur. 300–400 V optimal aralığa 2.000 W içinde ancak çok sayıda küçük panelle ulaşılır; bu aralığın altındaki diziler de 40–500 V içinde çalışır.
Akım kontrolü: 610 Wp panelin Impp değeri 13,71 A, Isc değeri 14,34 A'dir ve PT2012'nin 13 A en fazla PV giriş akımının üzerindedir. İnverter en fazla 13 A çeker; standart koşullarda 3 panelli dizi bu nedenle yaklaşık 1.736 W'ta sınırlanır (13 A × 133,5 V, hesap). En güvenli seçim Isc ≤ 13 A olan panellerdir; daha yüksek Isc için bağlantı öncesi bize danışın.

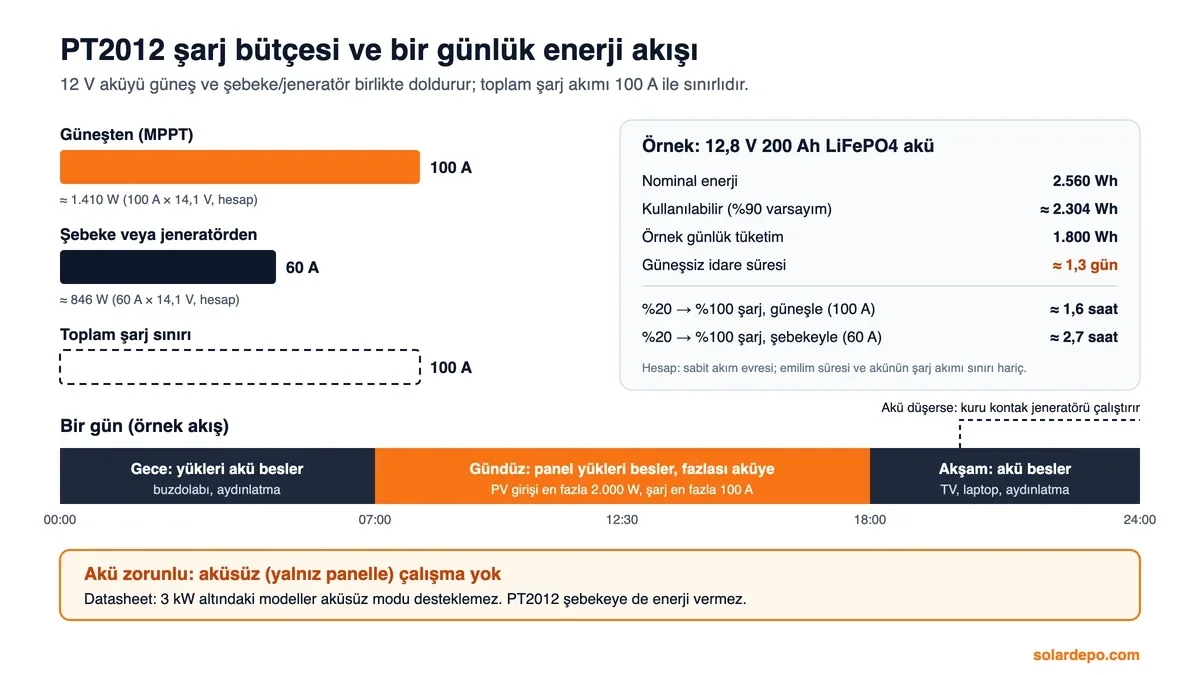

PT2012 aküyle birlikte çalışır: gündüz panel yükleri besler ve fazlasını aküye yükler, akşam ve gece yükleri akü taşır. Şebeke veya jeneratör aküyü 60 A'e kadar şarj eder; toplam şarj akımı 100 A'i geçmez.
| Yük | Güç × süre | Günlük enerji |
|---|---|---|
| LED aydınlatma | 30 W × 5 saat | 150 Wh |
| TV | 80 W × 3 saat | 240 Wh |
| Dizüstü bilgisayar | 60 W × 4 saat | 240 Wh |
| Kompresörlü buzdolabı | ortalama 45 W × 24 saat | 1.080 Wh |
| Su pompası | 300 W × 0,3 saat | 90 Wh |
| Toplam | 1.800 Wh |
Bu tüketimde Pantec 12,8 V 200 Ah LiFePO4 akü 2.560 Wh nominal enerji sağlar; %90'ının kullanılabildiği varsayımıyla yaklaşık 2.304 Wh, yani güneşsiz yaklaşık 1,3 günlük kullanım demektir. İki adet 610 Wp panel (1.220 Wp), %75 sistem verimi varsayımıyla yazın günde yaklaşık 4.575 Wh (5 saat eşdeğer tam güneş), kışın yaklaşık 2.288 Wh (2,5 saat) üretir. İnverterin kendi tüketimi hesaba dahil değildir (datasheet'te yok). Farklı yükler için güneş paneli hesaplama robotunu kullanabilirsiniz.
AC girişi normal modda 90–280 V, UPS modunda 170–280 V kabul eder; dalgalı kırsal şebekelerde ve küçük jeneratörlerde işe yarar. Kuru kontak kartıyla akü düştüğünde jeneratör otomatik çalıştırılabilir (jeneratörde uzaktan start girişi gerekir).
| Model | PT2012 |
|---|---|
| Nominal giriş gerilimi | 220/230/240 VAC |
| Giriş gerilim aralığı | 90–280 VAC ±3 V (normal mod), 170–280 VAC ±3 V (UPS modu) |
| Frekans aralığı | 50/60 Hz (otomatik uyum) |
| Akü / fotovoltaik inverter gücü | 1.600 W / 1.600 W |
| Tepe gücü | 3.200 VA |
| Çıkış gerilimi / frekansı | 220/230/240 VAC ±%5 / 50/60 Hz ±%0,1 |
| Dalga formu | Saf sinüs |
| Geçiş süresi (ayarlanabilir) | Bilgisayar ekipmanı 10 ms, ev aletleri 20 ms |
| Aşırı yük (akü modu) | %105–150 yükte 11 s; %150–200 yükte 2 s; %200 üzeri 400 ms |
| Şebekeye bağlı çalışma | Yok (şebekeye enerji verme yok) |
| Akü nominal gerilimi | 12 Vdc |
|---|---|
| Sabit gerilim şarjı (ayarlanabilir) | 14,1 Vdc |
| Float şarjı (ayarlanabilir) | 13,5 Vdc |
| Aküsüz çalışma | Desteklenmez (üretici: 3 kW altı modeller) |
| PV şarj yöntemi | MPPT (tek giriş) |
| En fazla PV giriş gücü | 2.000 W |
| MPPT gerilim aralığı | 40–500 Vdc |
| Optimal Vmp aralığı | 300–400 Vdc |
| En fazla PV giriş gerilimi / akımı | 500 Vdc / 13 A |
| En fazla PV şarj akımı | 100 A |
| En fazla şebeke şarj akımı | 60 A |
| En fazla toplam şarj akımı | 100 A |
| Ekran | LCD; çalışma modu, yük, giriş/çıkış bilgileri, anlık yük gücü |
|---|---|
| RS232 | 2400 baud |
| Genişleme yuvası | Lityum akü BMS iletişim kartı, WiFi kartı, kuru kontak kartı vb. |
| Paralel çalışma | Yok |
| Koruma | Çıkış kısa devre |
| Çalışma / depolama sıcaklığı | -10 °C ile +50 °C / -15 °C ile +60 °C |
| Nem | %20–95 (yoğuşmasız) |
| Gürültü | <45 dB |
| Boyut (D × G × Y) | 403 × 304 × 114 mm |
| Standartlar | EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 |
Kaynak: Pantec PT serisi datasheet'i, PT2012 sütunu. Ağırlık ve verim verilmemiştir.
| Özellik | PT2012 (bu ürün) | Pantec 4 kW 24 V | Pantec 6.2 kW 48 V | Pantec 11 kW 48 V |
|---|---|---|---|---|
| Akü gerilimi | 12 V | 24 V | 48 V | 48 V |
| Akü inverter gücü | 1.600 W | 4.000 W | 6.200 W | 11.000 W |
| En fazla PV gücü | 2.000 W | 5.000 W | 6.200 W | 2 × 5.500 W |
| MPPT aralığı | 40–500 V | 60–500 V | 60–500 V | 90–500 V (çift MPPT) |
| En fazla PV giriş akımı | 13 A | 18 A | 18 A | 18 A / 18 A |
| En fazla şarj akımı | 100 A | 120 A | 120 A | 150 A |
| Şebekeye enerji verme | Yok | Var (17,4 A) | Var (26,9 A) | Var (47,8 A) |
| Aküsüz çalışma | Yok | 3 kW altı kısıtına girmez | ||
| Boyut (D × G × Y) | 403 × 304 × 114 mm | 433 × 330 × 138 mm | 433 × 330 × 138 mm | 601 × 360 × 163 mm |
Değerler aynı Pantec PT serisi datasheet'inden (PT2012, PT4024, PT6248, PT11048 sütunları). Pantec 3 kW 24 V modeli bu datasheet'te yer almadığı için tabloya eklenmemiştir.
Hayır. Üretici datasheet'ine göre 3 kW altındaki modeller aküsüz modu desteklemez; PT2012 her zaman 12 V bir aküyle kurulur.
Hayır. PT2012'de şebekeye enerji verme yoktur; şebeke veya jeneratör yalnızca yükleri besler ve aküyü en fazla 60 A ile şarj eder.
Toplam panel gücü 2.000 W'ı, dizi gerilimi soğukta 500 V'u, giriş akımı 13 A'i aşmamalıdır. 610 Wp panelle en fazla 3 panel seri bağlanır (1.830 Wp, Vmp ≈ 133,5 V, -10 °C'de Voc ≈ 173,8 V; hesap). Tek panel MPPT alt sınırına (40 V) çok yakın kaldığı için en az 2 panel önerilir. Panelin Isc değeri 13 A'i aşıyorsa bağlantı öncesi bizimle görüşün.
12 V nominal akülerle; 12,8 V LiFePO4 aküler gerilimi uyumludur. Şarj gerilimlerini (14,1 V / 13,5 V, ayarlanabilir) ve akımını akü üreticisinin değerlerine göre ayarlayın. BMS iletişimi için genişleme yuvasına iletişim kartı takılır.
Sürekli güç 1.600 W'tır; motorlu cihazların kalkış gücü aşırı yük sınırına (%150–200 yükte 2 saniye) sığmalıdır. Kettle ve ısıtıcı gibi daha güçlü cihazlar uygun değildir. Bu tür yükler için 4 kW 24 V veya 48 V modeller daha uygundur.
Hayır, PT2012'de paralel çalışma yoktur; daha fazla güç için daha büyük bir model seçin.
Teknik doküman:Pantec PT serisi akıllı inverter datasheet (PDF)
