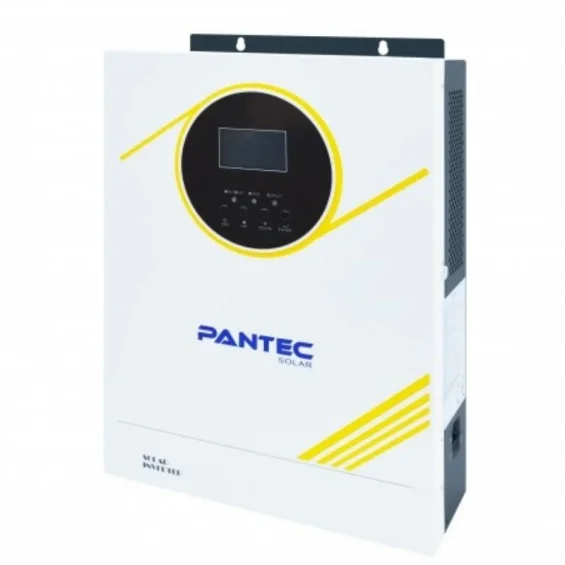

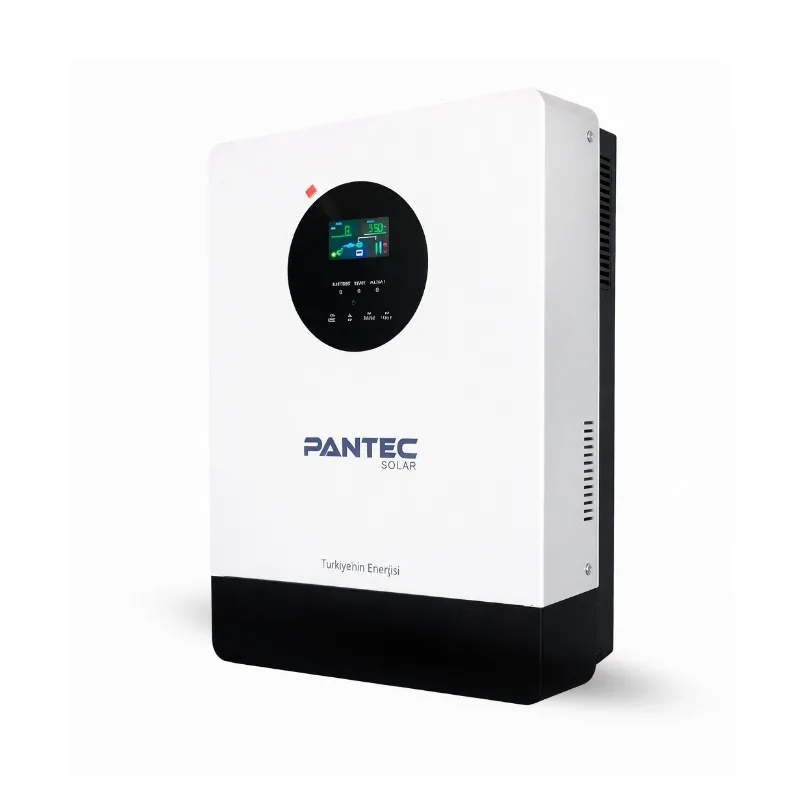

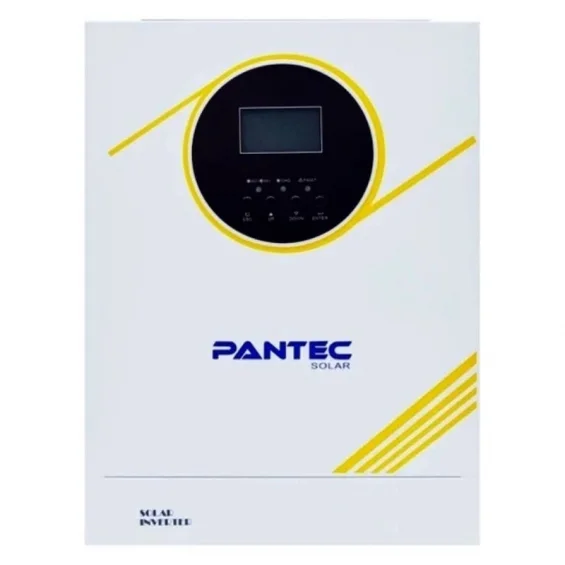

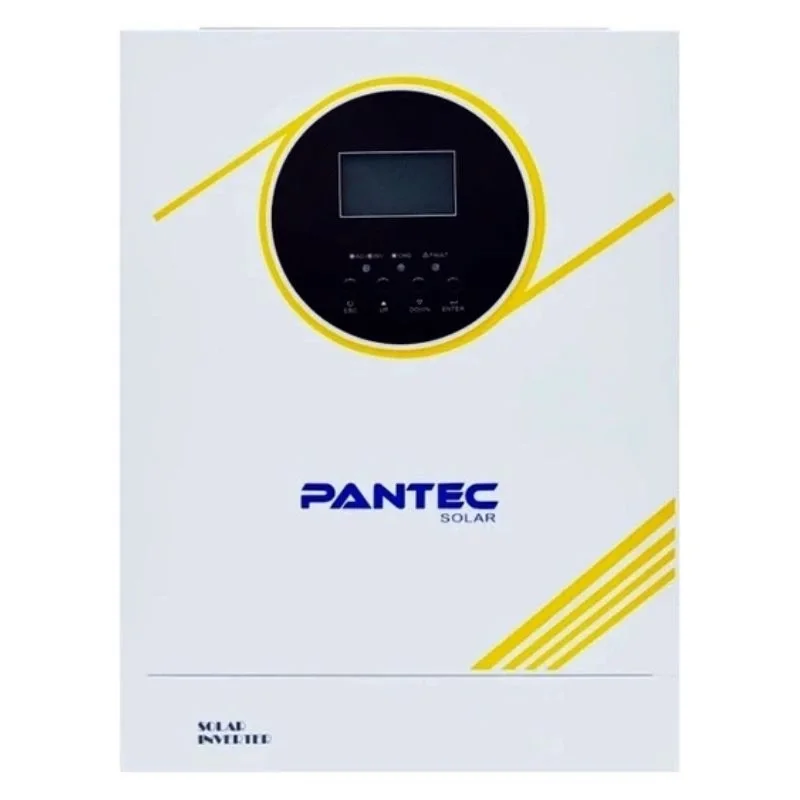

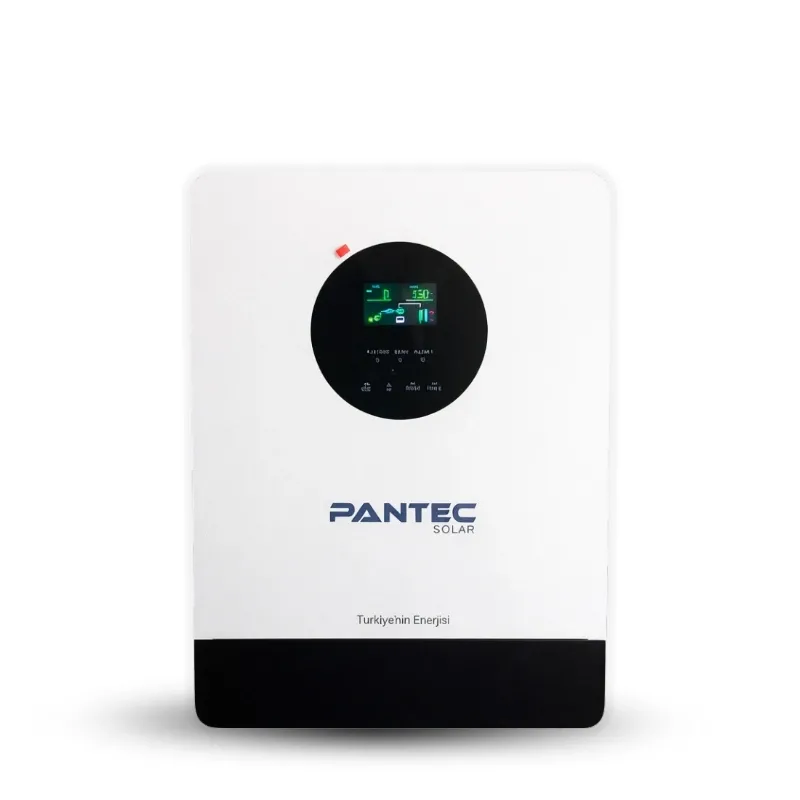

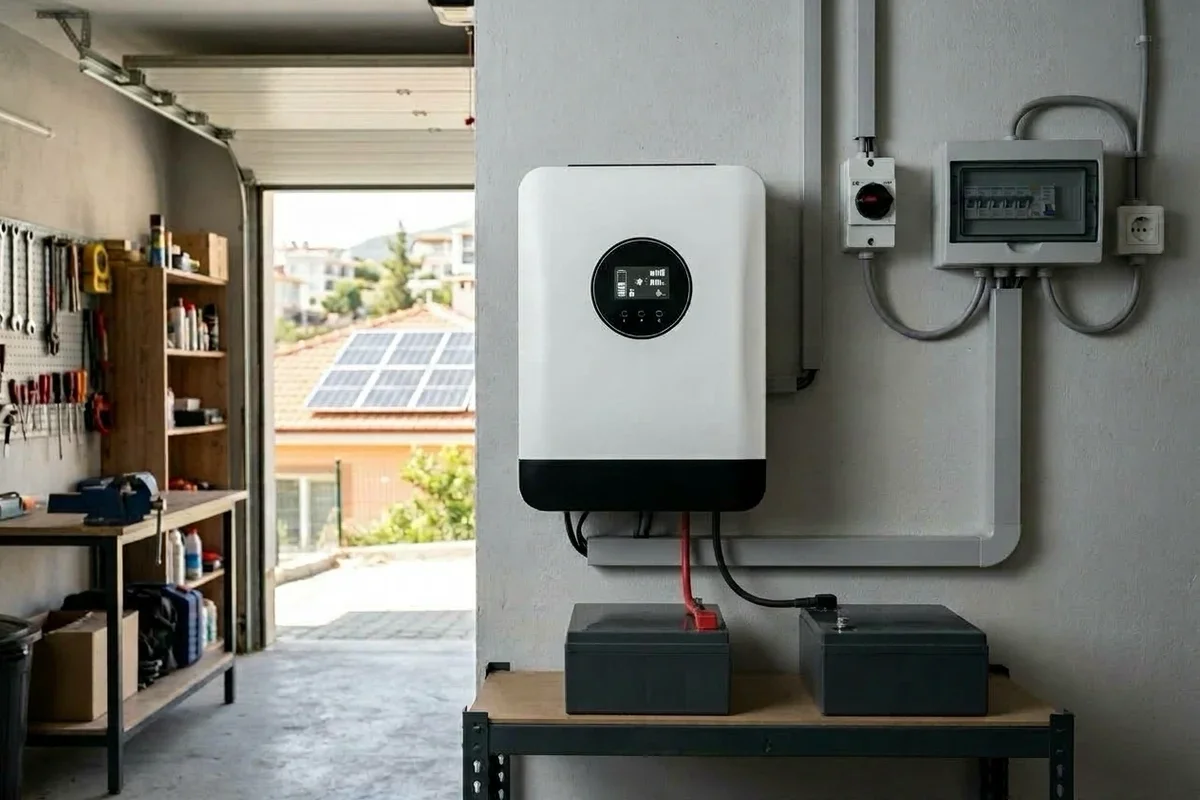

Pantec 4 kW 24V, datasheet'teki model adıyla PT4024, 24 V akü grubuyla çalışan tek fazlı bir akıllı (off-grid) inverterdir. Tam sinüs inverteri, MPPT güneş şarj cihazını, şebeke/jeneratör şarj cihazını ve otomatik transfer anahtarını tek gövdede toplar. En çok gözden kaçan nokta, bu cihazın iki ayrı güç sınırı olmasıdır: aküden en fazla 4.000 W, güneşten ise 5.000 W çıkış verir. Gündüz yükleri panellerden, akşam yüklerini aküden karşılamak isteyen müstakil ev, bağ evi, atölye ve küçük işletmeler için tasarlanmıştır. Ürün adında daha önce 100 A yazan güneş şarj akımı, datasheet'e göre 120 A'dir.

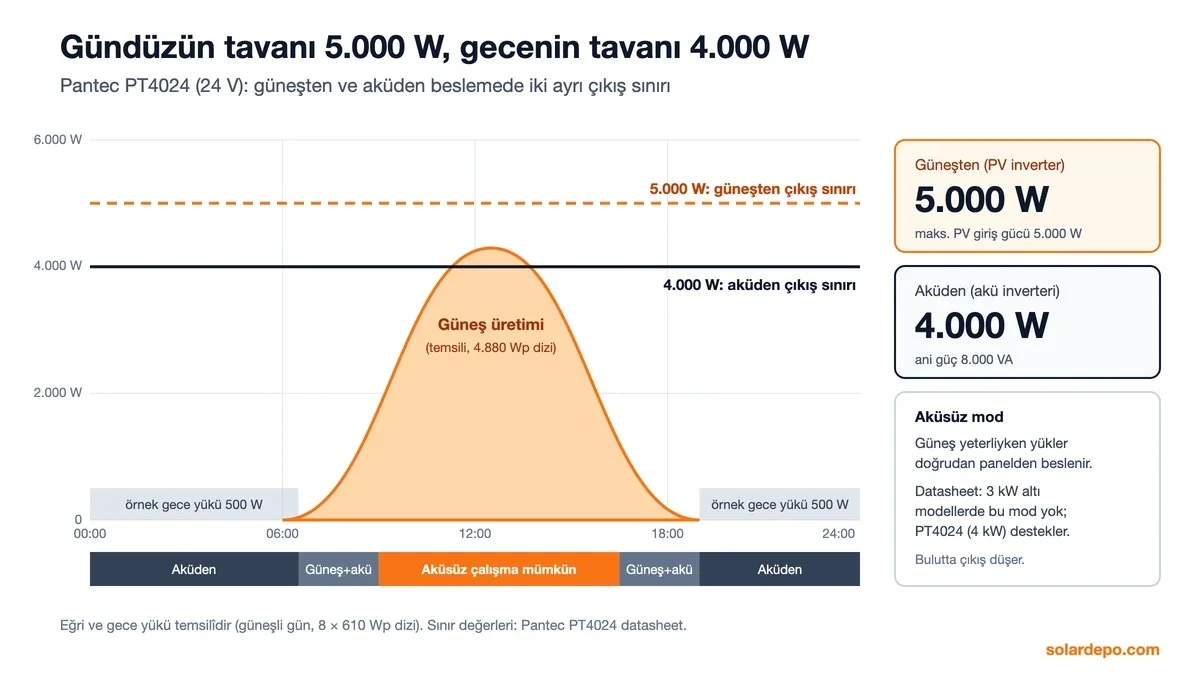

Bu inverteri anlamanın en kolay yolu, bir günü üç bölüme ayırmaktır. Aşağıdaki akış güneş öncelikli tipik bir ayardır; öncelik cihaz menüsünden değiştirilebilir.
PT4024, akü bağlı olmadan da güneş panellerinden gelen enerjiyi doğrudan 230 V tam sinüs çıkışa çevirebilir. Pantec datasheet'i bu özelliğin 3 kW altındaki modellerde bulunmadığını belirtir; 4 kW model bu sınırın üzerindedir. Böylece sistemi önce panel ve inverterle kurup aküyü sonra ekleyebilirsiniz.
Sınırı şudur: çıkış o anki güneş gücü kadardır, bulut geçtiğinde düşer; yük panel gücünü aşarsa taşınamaz. Buzdolabı, modem, kamera gibi kesintisiz çalışması gereken cihazlar için akü önerilir.

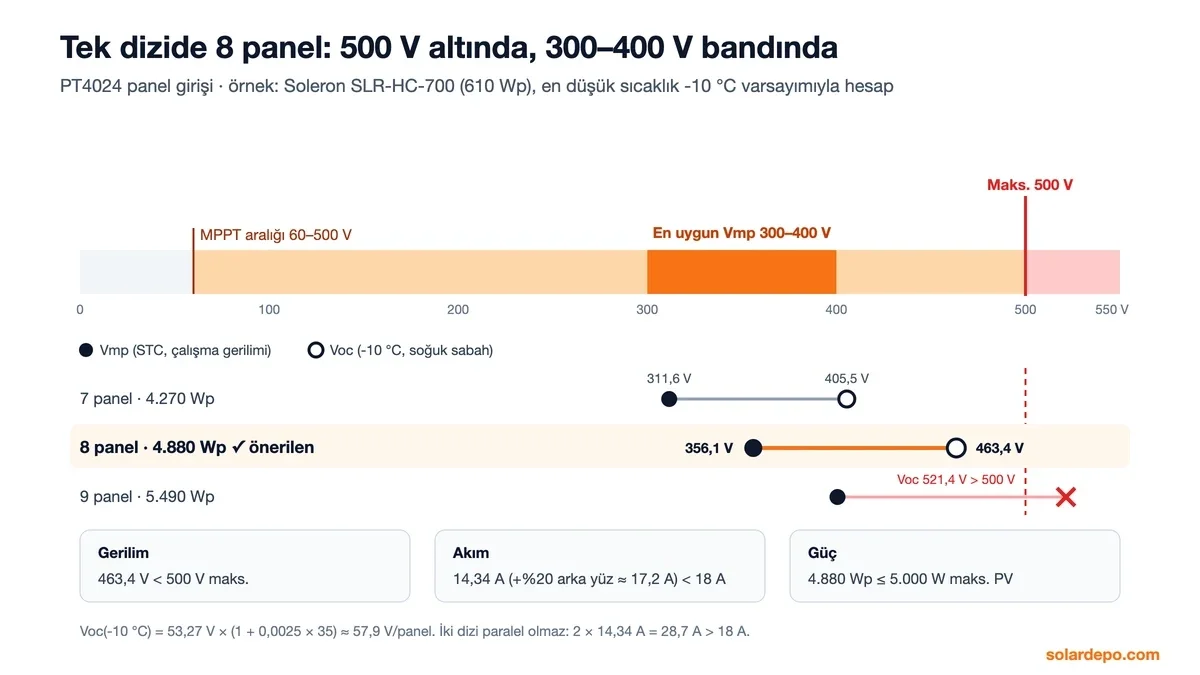

Cihazda 18 A ile sınırlı tek MPPT girişi vardır. 600 W sınıfı panellerin kısa devre akımı 14 A'in üzerinde olduğundan iki paralel dizi bu sınırı aşar; paneller tek seri dizi olarak bağlanır. Seri panel sayısını ise üç değer belirler: soğuk sabahlarda yükselen açık devre gerilimi 500 V'u aşmamalı, çalışma gerilimi en uygun 300–400 V bandına yakın olmalı ve toplam panel gücü 5.000 W'ı geçmemelidir.

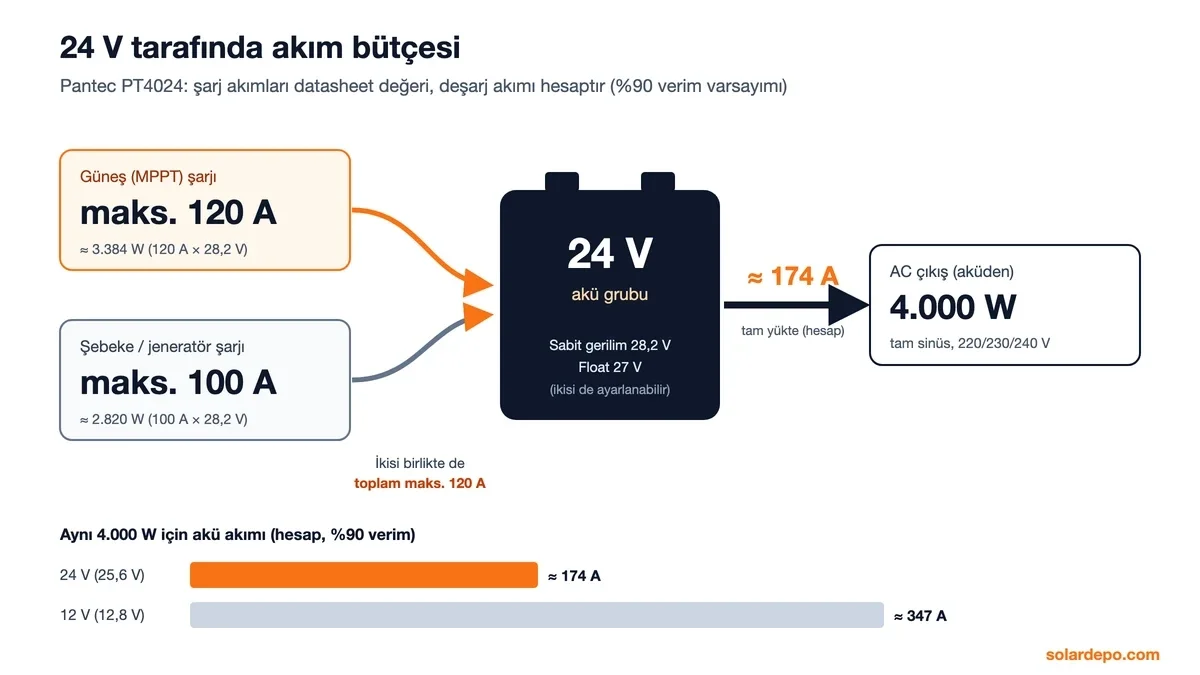

Güneşten akü şarjı en fazla 120 A, şebeke veya jeneratörden en fazla 100 A'dir; iki kaynak aynı anda şarj ettiğinde de toplam 120 A ile sınırlıdır. 28,2 V şarj geriliminde 120 A yaklaşık 3.384 W eder. Yani 4.880 Wp'lik bir dizide, akü en yüksek akımla şarj olurken kalan güneş gücü aynı anda evdeki yükleri besleyebilir.
İnverter 4.000 W verirken 25,6 V'luk lityum akü grubundan yaklaşık 174 A çeker (%90 verim varsayımı). Akü kablosu, pabuçlar, akü sigortası ve akü grubunun sürekli deşarj akımı bu değere göre seçilmelidir. Aynı güç 12 V sistemde yaklaşık 347 A gerektirirdi; 4 kW sınıfında 24 V'un tercih edilmesinin nedeni budur. Daha büyük yükler planlıyorsanız 48 V'luk modellere bakmak daha doğru olur.
Şebeke veya jeneratör AC girişe bağlanır: normal modda 90–280 VAC, UPS modunda 170–280 VAC kabul edilir. Kesintide yük 10 ms (bilgisayar modu) veya 20 ms (ev aletleri modu) içinde akü ve güneşe geçer; hassas cihazlar için 10 ms seçilir. Kuru kontak kartıyla jeneratörün otomatik çalıştırılması desteklenir.
Datasheet şebeke bağlantılı çalışma değerleri de listeler (170–265 V, 17,4 A); şebekeye enerji vermek dağıtım şirketi izni gerektirdiğinden önce bize danışın.
| Aküden (akü inverteri) çıkış gücü | 4.000 W |
|---|---|
| Güneşten (PV inverter) çıkış gücü | 5.000 W |
| Ani (tepe) güç | 8.000 VA |
| Çıkış gerilimi | 220/230/240 VAC ± %5 |
| Çıkış frekansı | 50/60 Hz ± %0,1 |
| Dalga biçimi | Tam (saf) sinüs |
| Transfer süresi (ayarlanabilir) | Bilgisayar modu 10 ms, ev aletleri modu 20 ms |
| Aşırı yük (akü modu) | %105–150 yükte 11 s; %150–200 yükte 2 s; %200 üzerinde 400 ms |
| Nominal giriş gerilimi | 220/230/240 VAC |
|---|---|
| Giriş gerilim aralığı | 90–280 VAC ± 3 V (normal mod), 170–280 VAC ± 3 V (UPS modu) |
| Giriş frekansı | 50/60 Hz (otomatik) |
| Şebeke bağlantılı çalışma | 170–265 VAC, 49–51 ± 1 Hz / 59–61 ± 1 Hz, nominal 17,4 A, güç faktörü > 0,99, maks. verim (DC/AC) %98 |
| Nominal akü gerilimi | 24 VDC |
|---|---|
| Sabit gerilim şarjı (ayarlanabilir) | 28,2 VDC |
| Float şarj gerilimi (ayarlanabilir) | 27 VDC |
| Maks. güneş şarj akımı | 120 A |
| Maks. şebeke şarj akımı | 100 A |
| Maks. toplam şarj akımı | 120 A |
| Şarj yöntemi | MPPT (1 giriş) |
|---|---|
| Maks. PV giriş gücü | 5.000 W |
| MPPT giriş gerilim aralığı | 60–500 VDC |
| En uygun Vmp aralığı | 300–400 VDC |
| Maks. PV giriş gerilimi | 500 VDC |
| Maks. PV giriş akımı | 18 A |
| Ekran | LCD: çalışma modu, yük, giriş/çıkış, anlık yük gücü |
|---|---|
| Haberleşme | RS232 (2400 baud) |
| Genişleme yuvası | Lityum akü BMS iletişim kartı, WiFi kartı, kuru kontak kartı vb. |
| Paralel çalışma | Yok |
| Koruma | Çıkış kısa devre koruması |
| Çalışma / depolama sıcaklığı, nem | -10…+50 °C / -15…+60 °C; %20–95 (yoğuşmasız) |
| Ses seviyesi | < 45 dB |
| Boyut (derinlik × genişlik × yükseklik) | 433 × 330 × 138 mm |
| Standartlar | EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 |
Kaynak: Pantec Solar PT serisi parametre sayfası, PT4024 sütunu. Datasheet ağırlık vermez; 433 × 330 × 138 mm ölçüsü PT4024 ve PT6248 için ortak verilmiştir.
| Özellik | Pantec 1.6 kW 12V | Pantec 4 kW 24V (bu ürün) | Pantec 6.2 kW 48V | Pantec 11 kW 48V |
|---|---|---|---|---|
| Akü gerilimi | 12 V | 24 V | 48 V | 48 V |
| Aküden / güneşten güç | 1.600 W / 1.600 W | 4.000 W / 5.000 W | 6.200 W / 6.500 W | 11.000 W / 11.000 W |
| MPPT | 1 × 40–500 V | 1 × 60–500 V | 1 × 60–500 V | 2 × 90–500 V |
| Maks. PV gücü / akımı | 2.000 W / 13 A | 5.000 W / 18 A | 6.200 W / 18 A | 2 × 5.500 W / 18 A + 18 A |
| Güneş / şebeke şarjı | 100 A / 60 A | 120 A / 100 A | 120 A / 100 A | 150 A / 150 A |
| Aküsüz çalışma | Yok | Var | Var | Var |
| Paralel çalışma | Yok | Yok | Yok | Var |
Değerler aynı Pantec PT serisi datasheet'inden. Pantec 3 kW 24V bu datasheet'te olmadığı için tabloda yok.
Akşam yükleriniz 4 kW'ın altındaysa ve 24 V akü grubu kuracaksanız PT4024 uygundur; daha büyük yükler veya büyüme planı için 48 V modeller daha doğrudur.
Ayrıca: akıllı inverter, hibrit inverter ve tam sinüs inverter.
Pantec datasheet'inde PT4024 için maksimum güneş şarj akımı ve maksimum toplam şarj akımı 120 A, maksimum şebeke şarj akımı 100 A olarak verilir. 100 A değeri şebekeden şarja aittir; güneş şarj kontrol cihazı 120 A'e kadar çıkar.
Hayır. Aküsüz modda çıkış yalnızca o anki güneş gücüyle sağlanır; güneş yokken çıkış için akü veya şebeke/jeneratör bağlantısı gerekir. Gündüz de bulut geçişlerinde güç düşer, bu yüzden kesintiye hassas cihazlar akülü sistemde çalıştırılmalıdır.
Örnek hesap: 25,6 V × 100 Ah = 2,56 kWh nominal enerji. Kullanılabilir oranı %90, inverter verimini %90 kabul edersek yaklaşık 2,07 kWh AC enerji kalır. 500 W'lık sabit akşam yükü bu aküyle yaklaşık 4,1 saat çalışır; iki akü ile yaklaşık 8,3 saat. Gerçek süre yük profiline ve akünün deşarj sınırına bağlıdır.
Hayır, PT4024 24 V nominal akü grubuyla çalışır. 12 V aküler, üreticisinin kurallarına uygun olarak ikişer seri bağlanıp 24 V yapılabilir. 12 V sistem için Pantec 1.6 kW, 48 V için 6.2 kW veya 11 kW modeline bakın.
Datasheet WiFi'yi genişleme yuvasına takılan kart veya harici modül olarak tanımlar. Kutuda modül bulunup bulunmadığını sipariş öncesi bize teyit ettirin.
Sürekli gücü 4.000 W altında kalan cihazlar çalışır. Kalkış anı için cihaz %150–200 yükü 2 saniye, %200 üzerini 400 ms taşır (8.000 VA ani güç). Kompresör ve pompalarda etiketteki kalkış gücünü bize iletin, birlikte kontrol edelim.
