NuoVolt 4.2KW 4200 Watt 120A 24V MPPT Tam Sinüs Akıllı İnverter - Twin Çift Çıkışlı

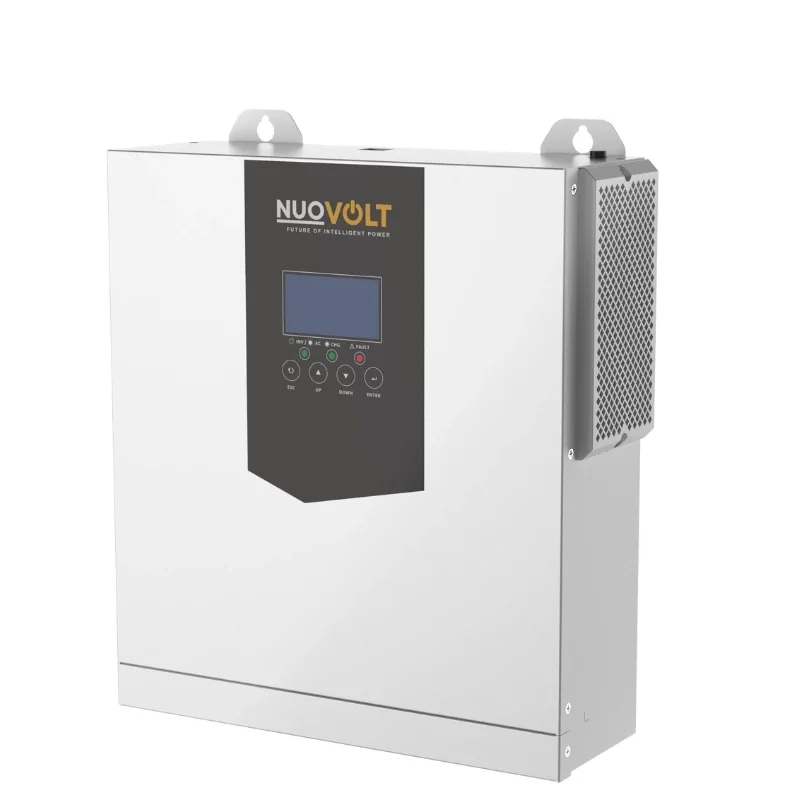

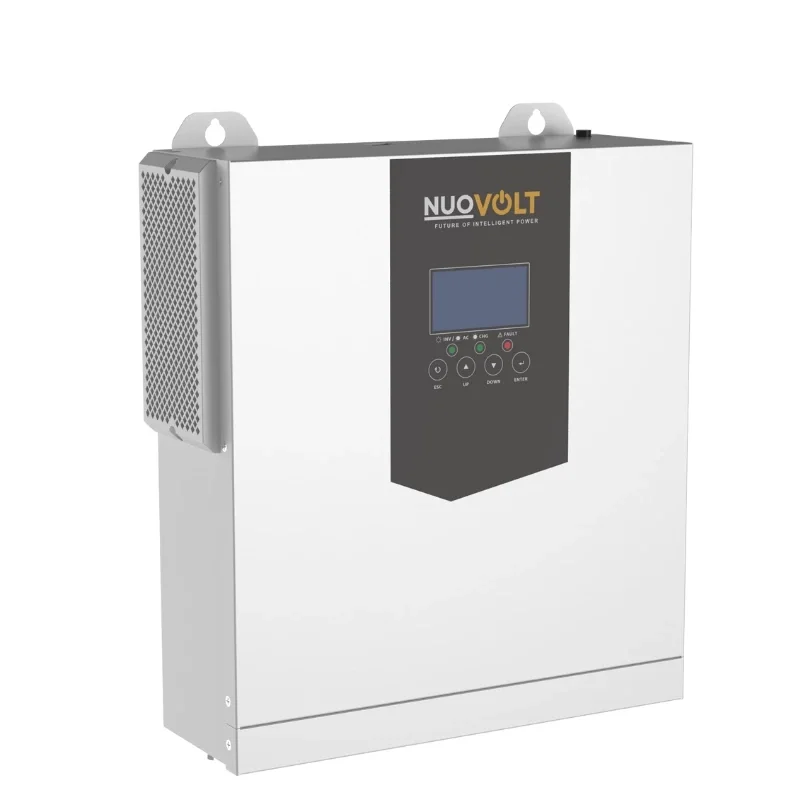

NuoVolt 4.2 kW 24V Twin Tam Sinüs Akıllı İnverter (120A MPPT)

NuoVolt 4.2 kW 24V Twin, tek kutuda tam sinüs inverter, MPPT güneş şarj kontrolcüsü, şebekeden akü şarj cihazı ve otomatik transfer anahtarı bulunduran, 24 V akü gerilimli bir akıllı inverterdir. Off-grid yaşam, karavan, tekne, solar sulama ve yedek güç için uygundur. Twin, ana çıkışa ek ikinci bir AC çıkış demektir; gücü artırmaz: ana çıkış 4.200 W, ikinci çıkış en fazla 4.200 W, toplam 4.200 W. NuoVolt, daha önce Asterion Battery adıyla bilinen Ankara merkezli markanın yeni adıdır.

Bağlantı şeması: panel, akü, şebeke ve yükler

Paneller MPPT girişine, 24 V akü akü terminallerine, şebeke veya jeneratör AC girişe bağlanır; yükler ana ve ikinci çıkıştan beslenir.

Akıllı inverter ne demek?

Dört cihazın işi tek kutuda toplanır: akü gerilimini 220/230 VAC tam sinüse çeviren inverter, paneli akü için şarj eden MPPT kontrolcü, şebeke veya jeneratörden şarj eden AC şarj cihazı ve şebeke kesilince yükleri 10 ms (bilgisayar modu) veya 20 ms (ev aletleri modu) içinde aküye alan transfer anahtarı. Ayrıntı için akıllı inverter ve tam sinüs inverter kategorilerine bakabilirsiniz.

Twin çıkış: ana çıkış ve ikinci çıkış

Datasheet, ikinci çıkışı "akıllı yük yönetimi için çift çıkış" olarak listeler. Yükleri iki gruba ayırabilirsiniz: örneğin buzdolabı ve aydınlatma ana çıkışta, kesintiye uğramasında sakınca olmayan ısıtıcı ya da pompa ikinci çıkışta. İkinci çıkışın devreye girme koşulları ve ayarları üreticinin kullanım kılavuzunda anlatılır; yük planınız için bizden destek isteyebilirsiniz.

Demeraj (anlık yüksek yük) kapasitesi 8.400 VA'dır; iki çıkışın toplamı 4.200 W'ı aşamaz.

Güneş paneli girişi ve MPPT

Tek MPPT girişi 60–500 VDC aralığında çalışır. Panel dizisinin açık devre gerilimi (Voc) 500 V'u aşmamalıdır; soğukta Voc yükselir. En fazla PV gücü 6.200 W, giriş akımı 27 A'dır. Güneş şarj akımı 120 A ile sınırlıdır.

Örnek dizi hesabı: Soleron SLR-HC-700 ile

Varsayımlar: Soleron SLR-HC-700 panelin 610 Wp sınıfı, Voc 53,27 V, Isc 14,34 A, Voc sıcaklık katsayısı -0,25 %/°C (Soleron 700 W Bifacial panel). -10 °C'de Voc ≈ 53,27 × (1 + 0,0025 × 35) ≈ 57,9 V olur.

• Seri dizi: 8 panel = 4.880 Wp, soğukta Voc ≈ 463,2 V (500 V altında). 9 panel yaklaşık 521 V verir, sınırı aşar.
• İki paralel dizi: bu panelle mümkün değildir; 2 × 14,34 A = 28,68 A, 27 A giriş akımı sınırını aşar.
• 6.200 W'a yaklaşmak: kısa devre akımı daha düşük bir panelle iki paralel dizi kurmak veya panel sayısını artırmak daha mümkün hale gelir.

Değerler ön yüz değerleridir; bifacial panelde arka yüz kazancı akımı artırabilir. Kesin dizi tasarımı için kurulum yerinin en düşük sıcaklığı hesaba katılmalıdır; bu hesapta bizden destek alabilirsiniz.

120 A şarj akımı 24 V akü gerilimiyle yaklaşık 3 kW şarj gücüne karşılık gelir (120 A × 25,6 V = 3.072 W).

Çıkış öncelik modları

Çıkış önceliği, yüklerin hangi kaynaktan besleneceğini belirler. Bu model UTL, SOL, SBU ve SUB modlarını destekler.

• UTL: şebeke öncelikli; şebeke yoksa akü devreye girer.
• SOL: güneş öncelikli.
• SBU: sıra güneş, akü, şebeke; akü ayarlı seviyeye inince şebekeye geçilir.
• SUB: sıra güneş, şebeke, akü; akü şebeke kesilince yedek olur.

Akü ve lityum desteği

Cihaz 24 VDC akülerle çalışır; şarj yöntemi CC/CV'dir, float gerilimi 27 VDC, aşırı şarj koruması 33 VDC'dir. Lityum aktivasyon fonksiyonu, koruma moduna geçmiş lityum aküyü güneş paneli veya şebeke ile uyandırır. RS485 portu üzerinden lityum akü haberleşmesi datasheet'te yer alır. Aküyü dengeleme (EQ) fonksiyonu da bulunur.

Gerilimi uyumlu NuoVolt akü: NuoVolt 25.6V 100Ah LiFePO4 lityum akü (2,56 kWh). BMS haberleşme uyumu için sipariş öncesi bize danışın. Diğer seçenekler: lityum akü, solar akü, jel akü.

Önemli: inverterin 120 A şarj akımı, tek bir 100 Ah akü için yüksektir (yaklaşık 1,2C). Şarj akımını mutlaka akünün izin verdiği değere göre inverter ayarlarından sınırlayın.

Teknik özellikler

Genel ve çıkış

AC giriş ve akü

Güneş girişi ve şarj

Haberleşme, fiziksel ve çevresel

Değerler üretici datasheet'inden alınmıştır; üretici önceden haber vermeksizin değişiklik yapılabileceğini belirtir.

NuoVolt akıllı inverter serisinde karşılaştırma

Değerler üretici datasheet'lerinden alınmıştır.

Nerelerde kullanılır?

• Şebekesiz yaşam ve yazlık:off-grid paketler ve solar paketler.
• Karavan ve tekne:karavan paketleri için.
• Yedek güç:kesintisiz güç paketleri ile.

Uyumlu ürünler

• Akü: gerilimi uyumlu NuoVolt 25.6V 100Ah LiFePO4 lityum akü (2,56 kWh).
• Güneş paneli: örnek olarak Soleron 700 W Bifacial panel; ayrıca güneş panelleri, half-cut, TOPCon ve bifacial kategorileri.
• Kablo ve konnektör:4 mm ve 6 mm solar kablo seti, MC4 konnektör seti, solar kablo.
• Koruma ve montaj:DC devre kesici ve sigortalar, montaj sistemleri.
• Uzaktan izleme:NuoVolt WiFi dongle (isteğe bağlı; sipariş öncesi uygunluğunu teyit ettirin).
• Sistem hesabı:güneş paneli hesaplama robotu.

Sıkça sorulan sorular

Bu üründe "akıllı inverter" ne anlama geliyor?

Tek kutuda tam sinüs inverter, MPPT güneş şarj kontrolcüsü, AC şarj cihazı ve transfer anahtarı bulunur; panel, akü ve şebeke tek cihaza bağlanır.

Şebekesiz (off-grid) çalışır mı?

Evet. Güneş panelleri ve 24 V akü ile şebeke olmadan yükleri besleyebilir; şebeke veya jeneratör AC girişe bağlanırsa aküyü de şarj eder.

Akü olmadan çalışır mı?

Datasheet "batarya olmadan çalışabilme" özelliğini Evet olarak belirtir. Ancak panel gücü gün boyu değişeceği için kararlı bir sistem istiyorsanız akü ile kullanmanızı öneririz.

Kaç panel bağlanabilir?

MPPT aralığı 60–500 V, en fazla PV gücü 6.200 W, giriş akımı 27 A'dir. Soleron SLR-HC-700 (610 Wp sınıfı, Voc 53,27 V, Isc 14,34 A, Voc katsayısı -0,25 %/°C) ile -10 °C'de Voc ≈ 57,9 V olur: 8 panel seri 4.880 Wp ve yaklaşık 463,2 V verir. İki paralel dizi 28,68 A ile 27 A sınırını aşar, bu panelle mümkün değildir; daha düşük Isc'li panelle 6.200 W'a yaklaşılabilir. Değerler ön yüz değerleridir; bifacial arka yüz kazancı akımı artırabilir. Kesin tasarım için yerin en düşük sıcaklığı gerekir; birlikte hesaplayabiliriz.

Hangi akü uyar ve ne kadar süre çalışır?

24 V sistem için gerilimi uyumlu NuoVolt 25.6V 100Ah LiFePO4 akü kullanılabilir: 25,6 V × 100 Ah = 2.560 Wh (2,56 kWh). Örnek: 500 W yük, %90 kullanılabilir kapasite, %94 verim (datasheet tepe verimi) varsayımıyla 2.560 × 0,90 × 0,94 / 500 ≈ 4,3 saat. Gerçek süre yüke ve akü durumuna göre değişir. Şarj akımını, akünün izin verdiği değerin içinde kalacak şekilde ayarlamanız gerekir; 120 A, tek bir 100 Ah akü için yüksektir.

Paralel bağlanabilir mi?

Hayır. Datasheet paralel çalışmayı desteklemediğini belirtir. Paralel çalışan model için NuoVolt 6.2 kW 48V Hybrid sayfasına bakın.

Uzaktan izleme var mı?

WiFi isteğe bağlıdır; RS485 ve RS232 (RJ45) portları da vardır. NuoVolt WiFi dongle için sipariş öncesi modele uygunluğunu bize teyit ettirin.

Kurulum desteği veriyor musunuz?

Sistem boyutlandırma, panel dizilimi, akü, kablo ve koruma elemanı seçimi için WhatsApp veya telefon hattımızdan teknik destek veriyoruz. Kurulumu yetkili bir elektrik teknisyeni yapmalıdır.

Teknik doküman:NuoVolt 4.2kW 24V Twin datasheet (PDF)
