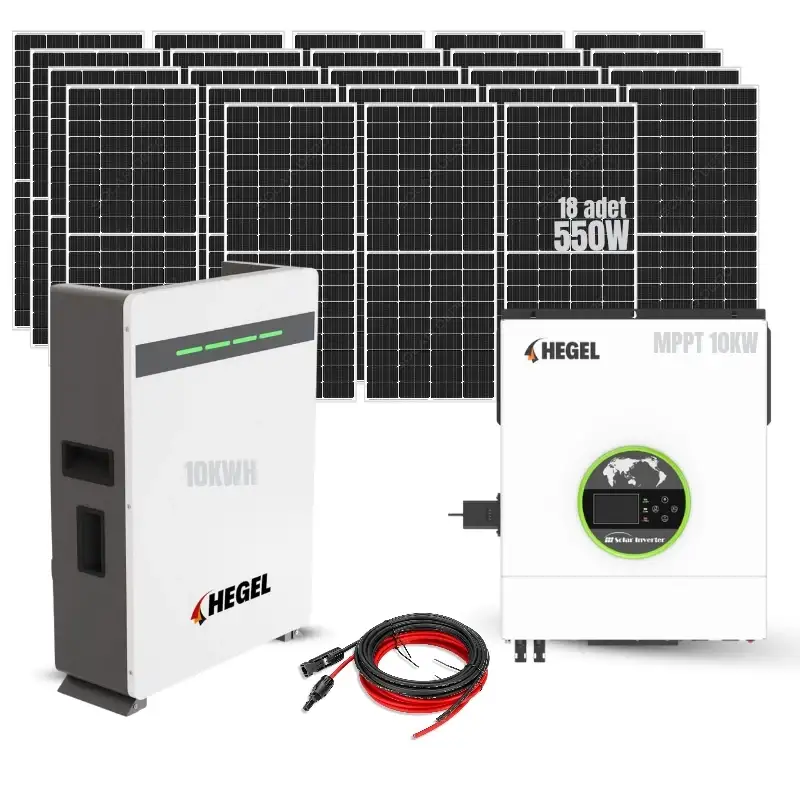

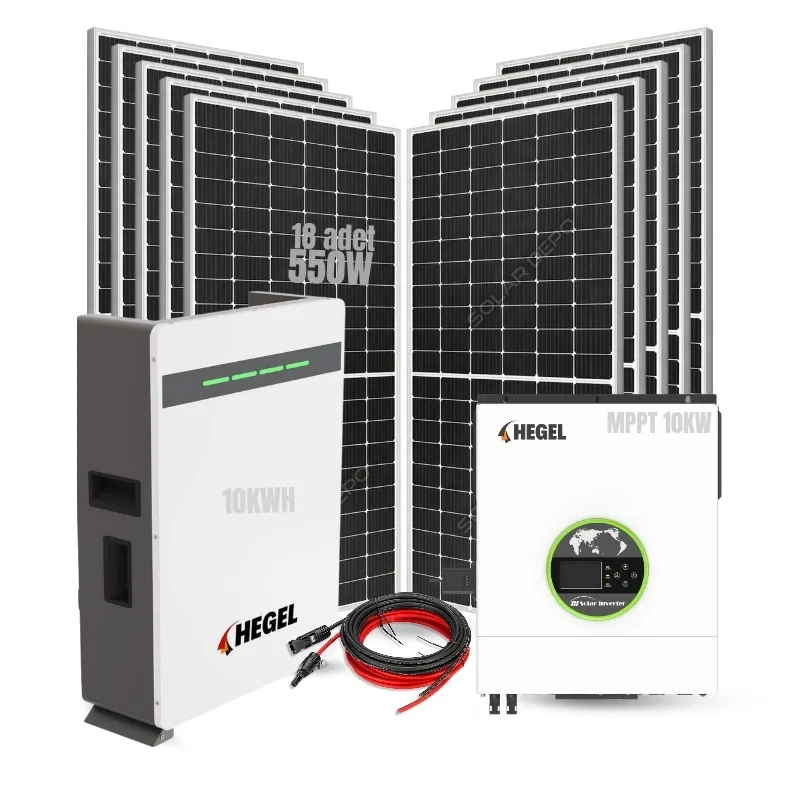

Bu paket, şebekeden bağımsız ya da sık kesinti yaşanan villa ve geniş müstakil evler için kurulmuş 9,9 kWp güneş enerjisi sistemidir: 18 adet 550 Wp half-cut panel, Hegel 10 kW tam sinüs akıllı inverter (iki MPPT girişi) ve Hegel 51,2 V 200 Ah LiFePO4 duvar tipi akü. En çok yanlış anlaşılan nokta şudur: bu pakette sınırı panel belirlemez, akü belirler. Yazın paneller günde ≈ 53 kWh üretir ve bu, üç klimalı bir villa gününün iki katından fazladır; gece ise evi tek başına 10,34 kWh'lik akü taşır.
Paket; yazlık villa, şehir dışındaki müstakil ev, bağ ve çiftlik evi gibi yazın klima yükü yüksek yaşam alanları için boyutlandırılmıştır. 10 kW inverter, çamaşır makinesi, bulaşık makinesi, hidrofor ve birkaç klimanın aynı anda çalışmasına güç bakımından izin verir. Gündüz tüketimin büyük kısmı doğrudan güneşten karşılanır. Gece klima saatini ve kapalı havada kaç gün dayanılacağını ise akü sayısı belirler. Kışın ev ısıtması için elektrikli ısıtıcı veya ısı pompası düşünüyorsanız bu paket yerine ısı pompası çalıştıran hibrit paket daha uygundur.
| Bileşen | Adet | Model / temel değer |
|---|---|---|
| Güneş paneli 550 W | 18 | GSE HC 550 MP Half-Cut PERC monokristal, 550 Wp, %21,3 verim, 2278 × 1134 × 40 mm, 28,1 kg (muadil: Venta / Pantec 550 W) |
| Hegel 10 kW akıllı inverter | 1 | HG10048 (PV19-10048 EXP), 48 V, 10.000 W, 2 MPPT 90–450 V, 150 A şarj |
| Hegel LiFePO4 akü 10 kWh | 1 | 51,2 V 200 Ah duvar tipi (ES-BOX12 PLUS), 10,34 kWh, 150 A sürekli şarj/deşarj |
| Solar kablo seti | 20 m | 10 m siyah + 10 m kırmızı |
| Bağlantı elemanları | set | MC4 uyumlu panel konnektörleri, akü kabloları ve papuçları |
Pakete dahil değil, ürün sayfasındaki seçim alanından eklenebilir: 1 veya 2 adet ek 51,2 V 200 Ah lityum akü, trapez çatı veya zemin konstrüksiyonu. Pakette DC devre kesici yoktur; her panel dizisi ve akü hattı için DC devre kesici ve sigortalar önerilir.
Paneller iki dizi hâlinde kurulur: her dizide 9 panel seri bağlıdır (4.950 Wp, çalışma gerilimi ≈ 378 V) ve her dizi inverterin kendi MPPT girişine gider. Böylece çatının iki farklı yüzü ya da bahçedeki iki sıra birbirinden bağımsız çalışır; bir dizinin gölgelenmesi diğerini etkilemez. İnverter gündüz önce evdeki yükleri besler, artan enerjiyle aküyü 150 A'e kadar şarj eder. Güneş batınca akü inverter üzerinden 230 V tam sinüs çıkış verir.
İnverterin ikinci çıkışı villa kullanımında işe yarar: klimalar bu çıkışa bağlanırsa akü ayarlanan seviyeye indiğinde yalnız klimalar kesilir, buzdolabı, aydınlatma ve modem ana çıkıştan çalışmaya devam eder. İkinci çıkışın akım sınırı datasheet'te verilmemiştir, veri teyidi önerilir. İsteğe bağlı jeneratör veya şebeke girişi kapalı havalarda aküyü AC'den şarj eder; sistem şebekeye enerji vermez.
| Cihaz (tipik değer) | Güç | Kullanım | Yaz Wh | Kış Wh |
|---|---|---|---|---|
| Buzdolabı A++ ~300 L + derin dondurucu | 120 + 150 W | 24 sa, döngülü | 1.600 | 1.600 |
| Modem + uydu alıcısı | 25 W | 24 sa | 600 | 600 |
| LED aydınlatma 15 × 10 W | 150 W | yaz 5 sa / kış 7 sa | 750 | 1.050 |
| LED TV 43" × 2, dizüstü × 2, 4 telefon | ≈ 300 W | 2–4 sa | 1.120 | 1.120 |
| Çamaşır (40 °C) + bulaşık (eco) | 2.000 / 1.800 W | günde 1'er | 1.700 | 1.700 |
| Kettle, mikrodalga, süpürge | 2.000 / 1.000 / 800 W | 10 / 15 / 30 dk | 980 | 980 |
| Hidrofor 0,75 kW (kalkış ≈ 2.250 W) | 750 W | 3 × 10 dk | 375 | 375 |
| Kombi/kazan elektroniği + pompa | 100 W | 12 sa (kış) | – | 1.200 |
| Klima 12.000 BTU salon | 1.100 W | 11–19, ort. 800 W | 6.400 | – |
| Klima 9.000 BTU çocuk odası | 800 W | 13–18, ort. 600 W | 3.000 | – |
| Klima 9.000 BTU yatak odası (gece) | 800 W | 23–07, ort. 600 W | 4.800 | – |
| Toplam | tepe ≈ 2,6 kW (saatlik ort.) | 21.325 | 8.625 |
Cihaz değerleri tipik değerlerdir; kendi cihazınızın etiketine bakın. Klima ortalamaları inverter klimanın kompresör çevrimiyle hesaplanmıştır.
| Ay (kWh/gün) | İstanbul | Ankara | Antalya |
|---|---|---|---|
| Ocak | 20,7 | 23,9 | 32,0 |
| Mart | 34,0 | 37,6 | 45,3 |
| Mayıs | 47,2 | 45,4 | 49,9 |
| Temmuz | 53,3 | 53,7 | 52,9 |
| Eylül | 43,3 | 48,9 | 50,8 |
| Kasım | 24,9 | 33,3 | 37,7 |
| Aralık | 19,6 | 24,0 | 31,9 |
| Yıllık toplam | 13.588 kWh | 14.702 kWh | 16.321 kWh |
PVGIS v5.3 PVcalc, 1 kWp × 9,9; en uygun eğim, %14 sistem kaybı, SARAH3 2005–2023. Şebekeden bağımsız kullanımda tüketilmeyen ve aküye sığmayan enerji kullanılamaz; bu değerler üretim potansiyelidir.
Saatlik hesapta akü gece yatak odası kliması ve temel yüklerle sabah 06:00'da %34'e iner, güneş doğduktan sonra 10:00'da yeniden dolar. Gün içindeki iki klima, çamaşır ve bulaşık makinesi tamamen güneşten çalışır. Yine de günde ≈ 31,7 kWh üretim tüketilemez ve aküye sığmaz: yazın sistemi büyüten şey panel değil, ek aküdür.
Aralık ayında İstanbul'da arka arkaya kapalı günler (üretim ortalamanın %35'i, ≈ 6,9 kWh/gün) hesaplandığında tek akülü sistem üçüncü günün sonunda ≈ 1,3 kWh açık verir; iki akülü sistem beş kapalı günü %24 doluluğun üzerinde tamamlar. Ankara ve Antalya'da kış üretimi daha yüksektir.
| Kontrol | Değer | Sonuç |
|---|---|---|
| Dizi gerilimi (9S) | Voc(−10 °C) 493,1 V ≤ 500 V | uyumlu; ≈ −15,5 °C altında sınır aşılır |
| MPPT aralığı | Vmp ≈ 330 V (70 °C) – 414,6 V (−10 °C) ⊂ 90–450 V | uyumlu |
| Dizi akımı ve gücü | Imp 13,11 A, Isc 14,0 A ≤ 27 A; 4.950 Wp ≤ 5.000 W/MPPT | uyumlu |
| Akü gerilimi | 51,2 V LiFePO4 ↔ 48 V inverter | uyumlu |
| Şarj akımı | inverter maks. 150 A; akü maks. 150 A | uyumlu |
| Deşarj akımı | 10 kW ÷ %92 ÷ 48 V ≈ 226 A > 150 A (tek akü) | tek aküyle aküden sürekli ≈ 6,6–7,0 kW; 10 kW için 2 akü |
| Şarj gerilimi | inverter float 54,8 V; akü şarj 58,4 V | kurulumda Li profili akü değerlerine göre ayarlanmalı |
| Haberleşme | inverter BMS iletişimi, RS485; akü RS485/RS232, CAN isteğe bağlı | protokol eşleşmesi için veri teyidi önerilir |
| Ortam sıcaklığı | inverter 0–50 °C; akü şarj 0–65 °C | donmayan, gölgeli teknik oda |
Soğuk bölgelerde dizi: En düşük sıcaklığın −15 °C'nin altına indiği yerlerde (İç ve Doğu Anadolu yaylaları) 9'lu dizi 500 V sınırına ulaşır; kurulumda dizi başına 8 panel veya teknik ekiple başka bir dizilim planlanmalı. İnverter ileride paralel bağlanırsa sınır 450 V'tur ve 9'lu dizi bu sınırı aşar. Muadil panel teslim edilirse hesap o panelin etiket değerleriyle tekrarlanmalı.
| Panel (STC) | 550 Wp, Voc 49,9 V, Vmp 41,96 V, Isc 14,0 A, Imp 13,11 A, βVoc −0,28 %/°C, maks. sistem 1000/1500 V |
|---|---|
| Panel alanı ve ağırlığı | 18 panel ≈ 46,5 m², ≈ 506 kg (yalnız panel, hesap) |
| İnverter çıkışı | 10.000 VA / 10.000 W, ani 20.000 W, 230 V ±%5, tepe verim %92 |
| İnverter PV girişi | 2 MPPT, 90–450 V (paralelde 90–430 V), maks. Voc 500 V, 2 × 5.000 W, 2 × 27 A |
| İnverter diğer | transfer 10 ms (UPS) / 20 ms (APL), AC şarj 150 A, 425 × 527 × 145 mm, aküsüz çalışabilir, 48 V'ta 3 adede kadar paralel, Wi-Fi isteğe bağlı |
| Akü | 51,2 V, 202 Ah nominal (200 Ah sınıfı), 10,34 kWh, ≥ 6.000 döngü (%80 DoD, 0,2C, 25 °C), 480 × 650 × 225 mm, 93 kg |
Değerler üretici datasheet'lerinden alınmıştır (aşağıdaki teknik doküman bağlantıları). Akü ürün sayfası Hegel markalı, bağlı datasheet CECOX ES-BOX12 PLUS'tır.
| Paket | Panel | İnverter | Akü | Yıllık ort. üretim* |
|---|---|---|---|---|
| Tam off-grid 10 kWh | 9 × 600 W (5,4 kWp) | Hegel 6 kW | 10,34 kWh | 18,0–21,7 kWh/gün (bağlı 4,8 kWp) |
| Kesintileri ortadan kaldıran paket | 12 × 550 W (6,6 kWp) | Hegel 10 kW | 10,34 kWh | 24,8–29,8 kWh/gün |
| Klima + dalgıç pompa paketi | 12 × 600 W (7,2 kWp) | Hegel 10 kW | 2 × 5,12 kWh | 27,1–32,5 kWh/gün |
| Bu paket: Villa 9,9 kWp | 18 × 550 W (9,9 kWp) | Hegel 10 kW | 10,34 kWh | 37,2–44,7 kWh/gün |
| Isı pompası + klima paketi | 20 × 600 W (12 kWp) | Hegel 12 kW | 10 kWh (1C) | 45,1–54,2 kWh/gün |
* PVGIS yıllık ortalaması, İstanbul–Antalya aralığı, paket kWp değeriyle hesap. Bileşenler ilgili ürün sayfalarından alınmıştır.
Villa, yazlık, bağ ve çiftlik evi, şehir dışı müstakil ev ve kesintiye karşı yedek isteyen işyerleri. Diğer seçenekler: şebeke bağlantısız off-grid paketler, şebeke bağlantılı hibrit paketler, kesintisiz güç paketleri, tüm solar paketler. Ayrı bileşenler: güneş paneli, akıllı inverter, hibrit inverter, lityum akü, solar kablo.
Güç bakımından 10 kW inverter birkaç inverter klimayı aynı anda çalıştırır. Örnek hesapta gündüz 12.000 BTU salon ve 9.000 BTU çocuk odası kliması güneşten, gece 9.000 BTU yatak odası kliması 8 saat aküden çalışır (21,3 kWh/gün). Gece ikinci bir klima için ek akü gerekir.
PVGIS'e göre yıllık ortalama İstanbul'da ≈ 37,2, Antalya'da ≈ 44,7 kWh/gün; Temmuzda ≈ 53 kWh/gün, Aralıkta 19,6–31,9 kWh/gün. Üretim kWh ile ölçülür; panel gücü 9,9 kWp'dir.
Aküden sürekli çekilebilen güç 150 A sınırı nedeniyle ≈ 6,6–7,0 kW'tır. Gündüz güneş varken inverter 10 kW verebilir. Gece 10 kW'a yakın yük için 2 akü gerekir.
Her ek akü ≈ 8,4 kWh kullanılabilir enerji ekler: iki klimalı yaz geceleri ve kapalı kış günleri karşılanır, aküden sürekli güç 10 kW'a çıkar. Ek akü ürün sayfasındaki seçim alanından eklenir.
Kış örneğinde (8,6 kWh/gün) ısıtma yoktur; kombi/kazan elektroniği ve pompası dahildir. Elektrikli ısıtma veya ısı pompası için daha büyük paket ve akü gerekir.
Evet. İnverterin AC girişi jeneratör veya şebekeyi kullanarak aküyü şarj eder ve yükleri besler; kesintide 10 ms (UPS modu) içinde aküye geçer. Sistem şebekeye enerji satmaz.

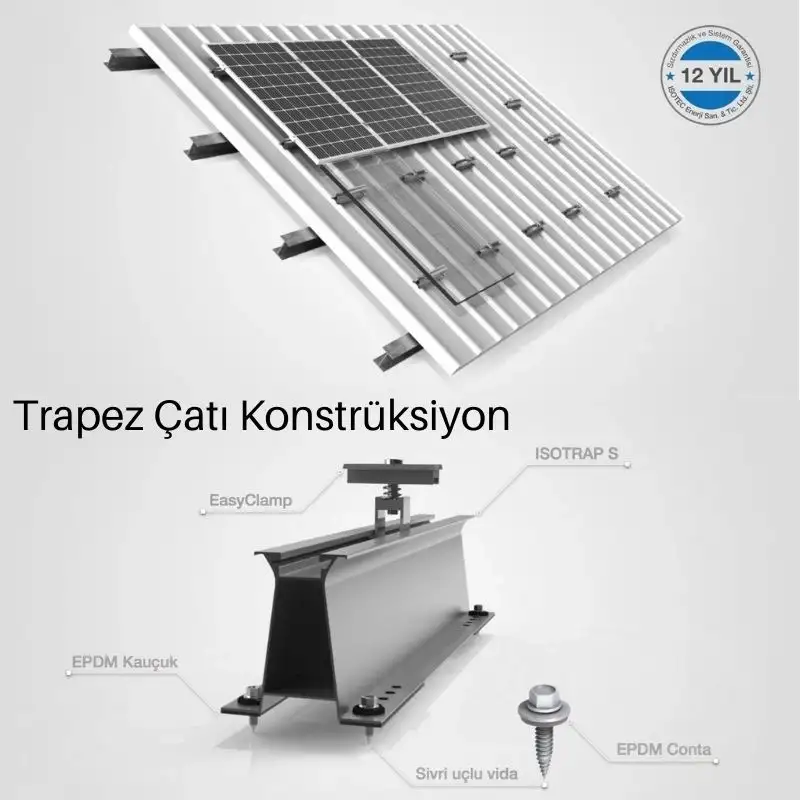

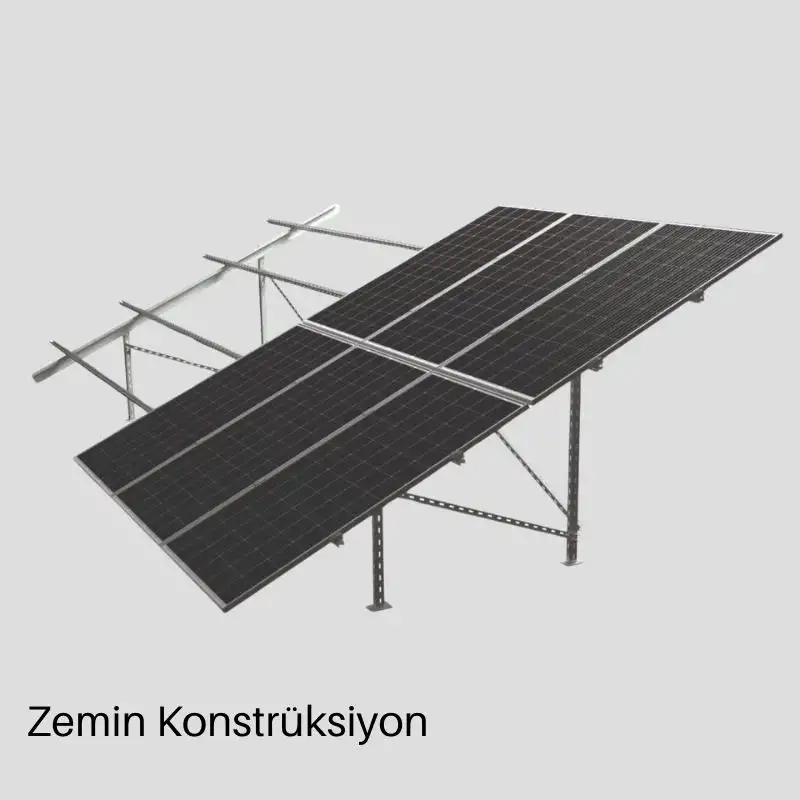

18 panel ≈ 46,5 m² alan ve ≈ 506 kg panel ağırlığı demektir. Trapez çatı veya zemin konstrüksiyonu seçilebilir; kiremit ve beton çatı için uygun montaj sistemi ayrıca planlanır.
Paket GSE, Venta veya Pantec 550 W ile hazırlanabilir. 9'lu dizi hesabı GSE değerleriyle yapılmıştır; teslim edilen panelin etiketindeki Voc ve sıcaklık katsayısıyla tekrar kontrol edilmelidir.
Teknik doküman:Hegel 10 kW inverter datasheet (PDF) · GSE 550 W panel datasheet (PDF) · 10 kWh LiFePO4 akü datasheet (PDF)
