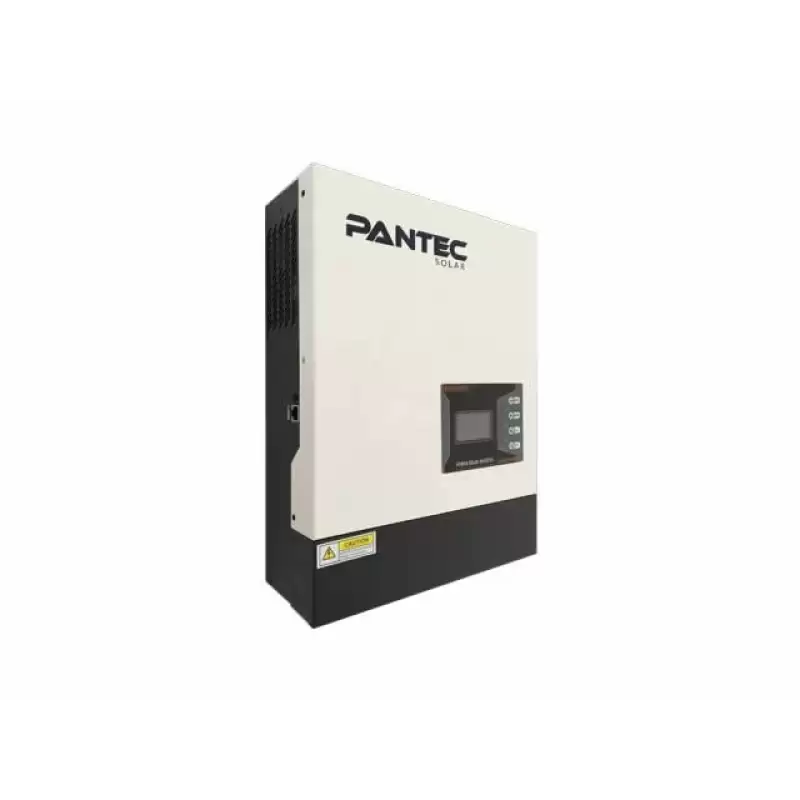

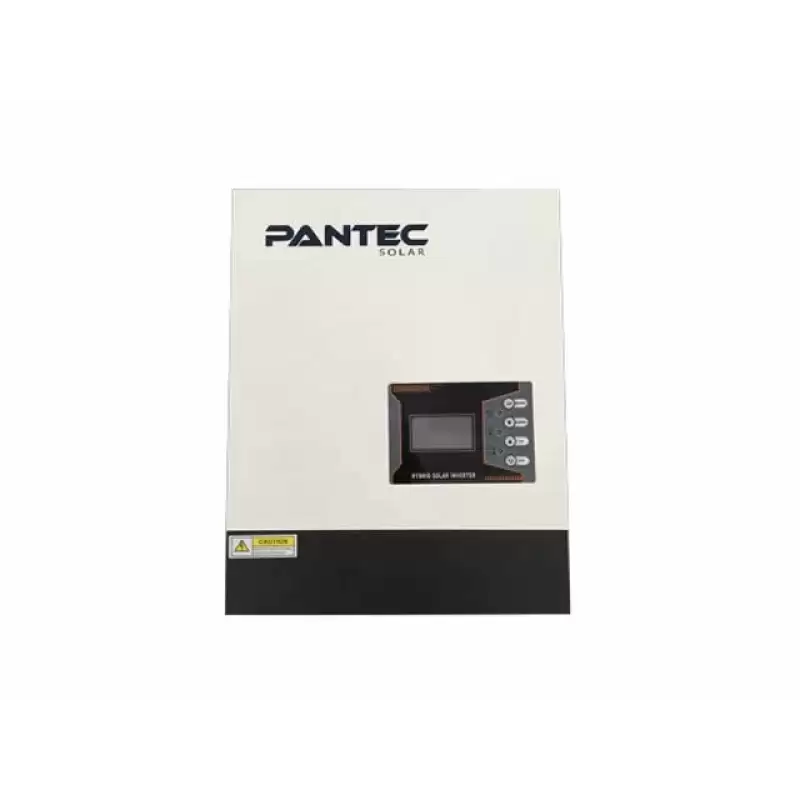

3.2KW 3200 Watt Tam Sinüs Akıllı İnverter 24V 80A MPPT Şarjlı İnverter

Özellikler
Pantec Solar 3200W akıllı inverter, uzun süredir sağlamış olduğumuz deneyim ve kalite standartlarına uygun şekilde tasarlanmıştır.

Yeni nesil akıllı inverter olarak da bilinen 450V DC girişli (max. 500V DC Panel Voc) 80A MPPT regülatörü dahili olarak barındırır. Tam sinüs dalga formuna sahiptir. 24V akü grubu ile çalışır. Eşdeğer ikişer akünün seri bağlanması ve ikili serilerin birbirine paralellenmesi şeklinde akü grubu oluşturulur.

2 yıl garantilidir. Cihaz servis hizmeti tarafımızdan organize edilmektedir. Yedek parçaları stoklarımızdadır.

Yeni nesil akıllı inverterler, 60 hücreli  max. 12 panelin seri bağlanması ile 450V DC panel voltajına ulaşılarak çalışır. Bunun faydası, sabah erken saatlerde ve akşam geç saatlerde dahi panellerin seri bağlanması sonucu yüksek voltaj sağlandığından şarj süresinin uzaması ve çevrim verimliliğidir. Yeni nesil MPPT >%98 verimliliktedir. 120VDC üstünde MPPT aktive olmaktadır.

LCD ekranında panellerden gelen voltaj, akım, akü voltajı ve şarj akımı, AC güç (watt ve akım olarak) anlık izlenebilir. Com bağlantısı ile bilgisayarınızda kayıt altına alarak da verileri takip edebilirsiniz.

ISO 9001, CE ve TSE belgeleri mevcuttur.

Fabrika çıkışlı olarak jel akü ile kullanıma uygundur. LCD ekrandan ayar değişikliği yaparak LiFePO4 (Lityum Demir Fosfat) veya Li-İon (Lityum İyon) akülerle de kullanıma uygundur.

Kurulum ve kullanım esnasında telefonla teknik destek alabilirsiniz.
Pantec 3.2kW MPPT İnverter Ürün Özellikleri

24V DC akü grubu voltajı
Tam sinüs dalga formu
LCD ekran ile anlık sistem takibi ve kolay ayar değişikliği
Dahili 80A MPPT solar şarj regülatörü – 450V DC güneş paneli girişi
Güneş paneli – Akü – şebeke girişi öncelik ayarları değiştirilebilir
Aşırı yükleme, kısa devre ve derin deşarj koruma özelliği
Cold start – kademeli başlatma fonksiyonu
USB ve RS485 çıkışları

Pantec 3.2 kW MPPT İnverter Teknik Özellikleri
Çıkış Gücü     3200W, Tam Sinüs, 230VAC
Demeraj Gücü     6400W
Verimlilik     > %94
Standby Tüketimi     24W
Transfer Süresi     10ms / 20ms
Akü Grup Gerilimi     24V DC
Şarj Gerilimi     27V – 28,8V DC
Şarj Kontrol Tipi     MPPT, 80A, 450V DC
Max Panel Volt     500V DC (Panel Voc)
Max Panel Gücü     4000W
MPPT Çalışma Aralığı     120 ~ 450 V DC
MPPT Verimliliği     > %98
Boyutlar     384 x 330 x 105 mm
Ağırlık     8 kg

İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.

AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
