TommaTech 170 Watt Flexible (Esnek) Monokristal Güneş Paneli TT-FLEX-170 - IBC Hücre, ETFE

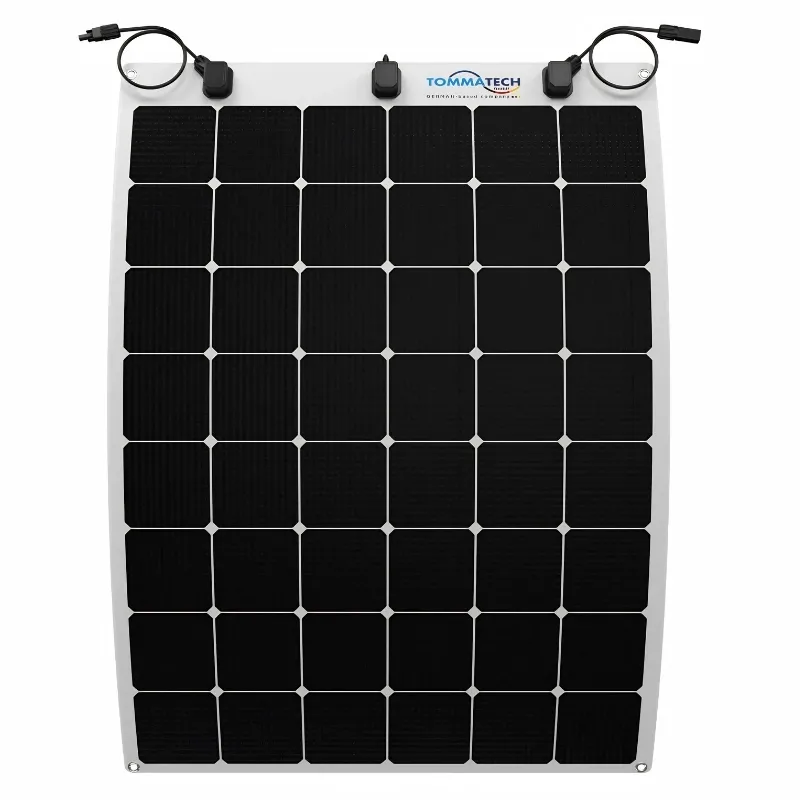

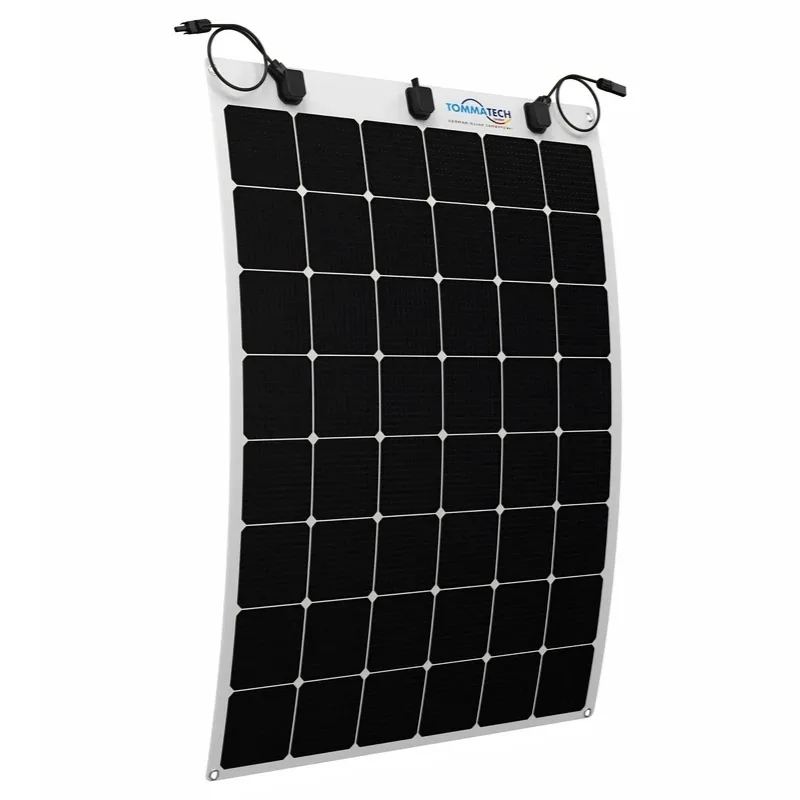

TommaTech 170 Watt Esnek Güneş Paneli (TT-FLEX-170)

TommaTech TT-FLEX-170, 170 Wp gücünde, 3 mm kalınlığında ve 3,2 kg ağırlığında esnek bir güneş panelidir. Cam ve alüminyum çerçeve yerine ETFE yüzey ve fiberglass takviyeli 7 katmanlı laminasyon kullandığı için karavan, tekne, kamp kurulumları ve kavisli çatılar gibi sert panelin oturmadığı yüzeylere uygulanabilir. Üretici panelin en fazla 30 derece bükülebildiğini belirtir; bu, rulo gibi sarılabilen bir ürün değil, hafif bir kavise uyan bir üründür. Çerçevesiz ve yüzeye yapışık monte edildiği için cam panellere göre daha sıcak çalışır. Bu sayfa üretici verisini ve genel öneriyi ayrı belirtir.

Bu sayfadaki model beyaz zeminli standart versiyondur. Aynı güçteki siyah (Dark Series) model için TommaTech 170 Watt Dark Series Esnek Güneş Paneli; 110 Wp seçenekleri için TommaTech 110 Watt Dark Series Esnek Güneş Paneli ve TommaTech 110 Watt Esnek Güneş Paneli; serinin tamamı için esnek güneş panelleri kategorisine bakabilirsiniz.

Esnek panel nedir, cam panelden farkı ne?

Cam panel temperli cam, alüminyum çerçeve ve arka katmandan oluşur; sağlamdır ama ağırdır. Esnek panelde cam ve çerçeve yoktur. TommaTech datasheet'ine göre yapı; ışık geçirgenliği yüksek ETFE polimer, fiberglass ve IBC güneş hücresinin 7 katmanlı laminasyonudur. Bu panel 0,92 m² alanda 3,2 kg olduğundan ağırlığı metrekare başına yaklaşık 3,5 kg olur. Sitemizdeki Soleron 560 W PERC panelin sayfa değerlerinden (28 kg, 2.279 × 1.113 mm) yaklaşık 11 kg/m² hesaplanır. Hafiflik karavan, tekne ve hafif çatılarda avantajdır; karşılığında çerçevesiz yapı ısıyı zor atar.

• IBC (arka kontak) hücre: kontaklar hücrenin arkasındadır. Üretici, bakır tabanlı bu yapının bükülme veya nemde kırılma ve korozyondan kaynaklı güç kayıplarına karşı daha dayanıklı olduğunu belirtir (üretici beyanı).
• ETFE ve prizma yüzey: üretici yüksek ışık geçirgenliği ve korozyon direnci belirtir; prizma yüzey ışığın farklı açılardan emilmesini hedefler.
• 3 bypass diyot: üretici gölge ve düşük ışınımda bypass diyotların üretime destek olduğunu belirtir; gerçek etki gölgenin konumuna bağlıdır.
• IP68: koruma sınıfı bağlantı kutusu içindir, panelin tamamı için değildir.

Hücre adedi datasheet'te yazmaz. Datasheet görselindeki dizilim (6 × 9) ve Voc sıcaklık katsayısı (hücre başına yaklaşık 1,55 mV/°C) 54 hücre ile uyumludur; sayı türetilmiştir.

Dark Series ile standart model arasındaki fark

Datasheet seriyi dört model olarak listeler (TT-FLEX-170, -170-FB, -110, -110-FB). Üretici seriyi "beyaz ve siyah renk seçeneği olan" seri olarak tanıtır; sitemizdeki "Dark Series" adı, sonu FB olan siyah modellere karşılık gelir ("FB" büyük olasılıkla "full black" demektir; datasheet açıkça yazmaz).

Dürüst özet: Datasheet aynı güç sınıfında iki renk için tek sütun kullanır (170 Wp, 1.134 × 811 × 3 mm, 3,2 kg) ve renk bazında ayrı verim veya sıcaklık değeri vermez. Fark görünümdür: Dark Series tamamen koyu, standart model beyaz zeminlidir. Siyah yüzeyin beyaz zeminliye göre daha fazla ısınıp ısınmadığına dair üretici verisi yoktur; bu yüzden üretim farkı vaat etmiyoruz. Seçimi görünüme göre yapın. Bu sayfadaki ürün beyaz zeminli standart modeldir; diğer renk için TommaTech 170 Watt Dark Series Esnek Güneş Paneli.

Ne kadar bükülür? Bükülme sınırları

Datasheet "maksimum 30 dereceye kadar bükülme" değerini verir; bükülme yarıçapı, yönü ve tekrar sayısı belirtilmemiştir. Aşağıdakiler genel uygulama önerisidir.

• Öneri: panel yalnızca yüzeyin yumuşak, geniş kavisine uyacak kadar bükülmelidir (karavan çatısı, tekne güvertesi). Katlama, sıkı rulo ve kabin köşesi gibi keskin dönüşler uygun değildir; hücrelerdeki mikro çatlaklar görünmez ve güç kaybı olarak ortaya çıkar.
• Öneri: panelin üzerine basmayın, sivri veya ağır nesne koymayın. Çatınızın kavisinden emin değilseniz ölçü ve fotoğrafı WhatsApp hattımıza gönderin.

Montaj: yapıştırma ve kuş gözü, panele delik açmadan

Esnek panel ray ve kıskaç yerine yapıştırılarak veya köşelerden bağlanarak monte edilir. Datasheet montaj yöntemini vermez, "Kurulum Montaj Kılavuzu"na yönlendirir. Datasheet'in 2405.08 sürümü "paslanmaz kuş gözü" tanıtır, ürün sayfamızdaki açıklama da paslanmaz çelik pullardan söz eder; modelinizdeki gözleri sipariş öncesi bizden teyit edin. Aşağıdakiler genel uygulama önerisidir.

• Yapıştırma: temiz, kuru, yağsız yüzeye; panel ve yüzey malzemesiyle uyumlu, UV ve ısıya dayanıklı, sertleşip çatlamayan esnek yapıştırıcıyla şerit veya nokta şeklinde. Çatıya delik açılmaz. Arada hava boşluğu bırakmak ısınmayı azaltır.
• Kuş gözü ile bağlama: köşelerdeki gözlerden vida, cıvata veya halatla; tekne ve portatif kullanımda yaygındır. Yalnızca gözlerden bağlayın, panelin gövdesini delmeyin, panelin gerilmesine izin vermeyin.
• Kablo: bağlantı kutuları üst kenardadır; kabloyu sızdırmaz bir geçitle içeri alın. Datasheet kablo uzunluğunu ve konnektör tipini belirtmez, sipariş öncesi bizden teyit alın. Kablo için solar kablo ve konnektörler ve 4–6 mm MC4 konnektör seti kullanılabilir.

Havalandırma ve ısınma: esnek paneller neden daha sıcak çalışır?

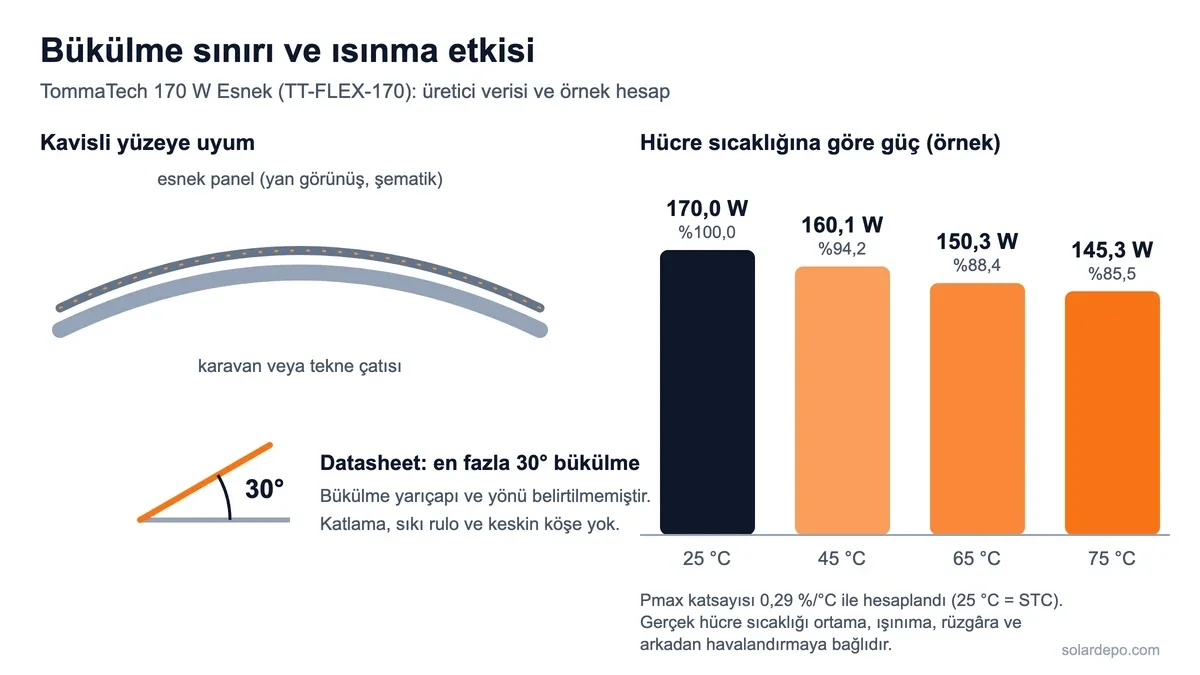

Hücreler ısındıkça güç kaybeder. Bu panelde Pmax sıcaklık katsayısı 0,29 %/°C olarak verilmiştir (datasheet işaret yazmaz; güç sıcaklıkla azalır). Cam panelin arkasında çerçeve sayesinde hava dolaşır; çerçevesiz esnek panel ise çoğu kurulumda yüzeye yapışık durur ve ısıyı daha zor atar. Datasheet NOCT vermediği için gerçek hücre sıcaklığını tahmin etmiyor, örnek hesap sunuyoruz: hücre sıcaklığı 65 °C olursa güç 40 °C × 0,29 = yaklaşık %11,6 düşer ve 170 Wp panel yaklaşık 150,3 W verir (yukarıdaki grafik). Bu bir garanti değil örnektir; kayıp yalnızca sıcak saatlerde oluşur.

• Öneri: mümkünse arkada hava dolaşımı bırakın: şerit veya nokta yapıştırma, tam yüzey yapıştırmadan daha az ısınma demektir.

Teknik özellikler

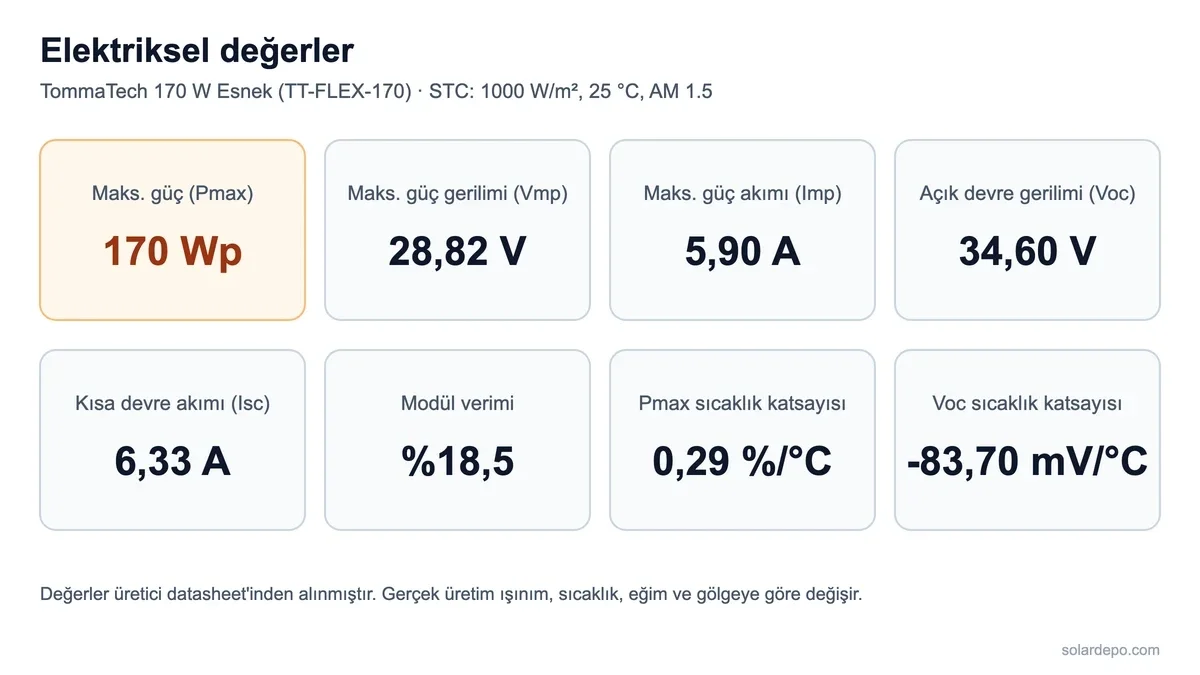

Elektriksel değerler (STC)

STC: 1000 W/m² ışınım, AM 1.5, 25 °C hücre sıcaklığı. Üretici tüm paneller için ölçüm belirsizliğini %6 olarak belirtir; teknik değerler bilgilendirme amaçlıdır ve önceden haber vermeksizin değişebilir.

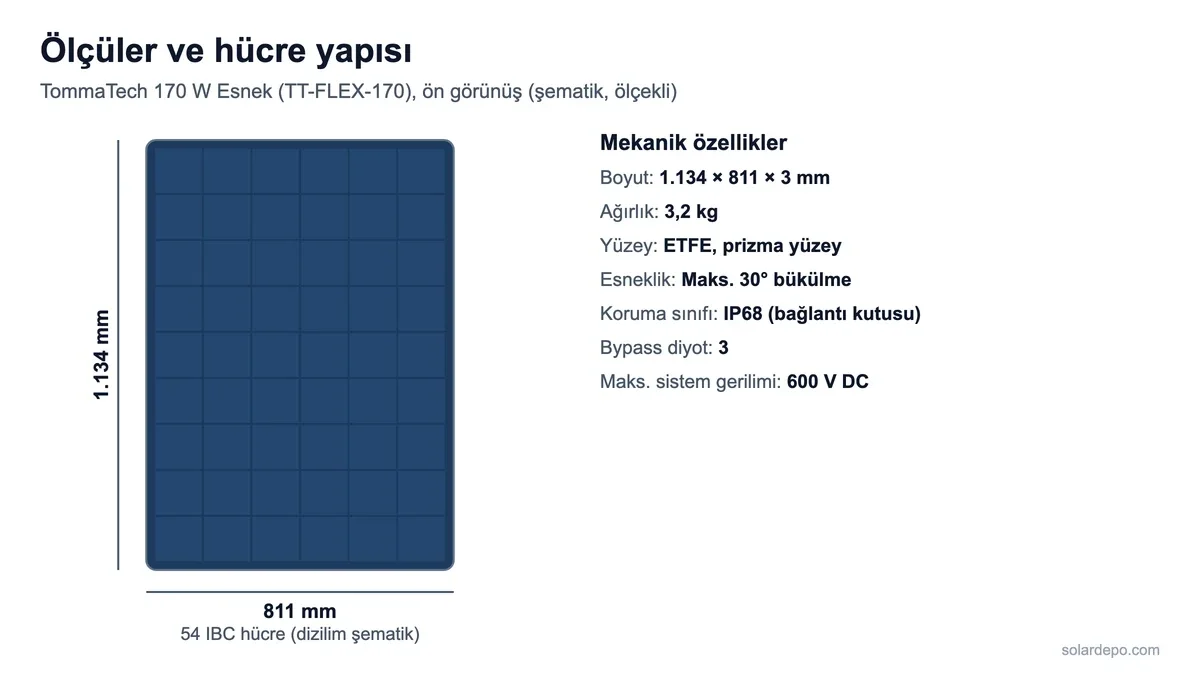

Sıcaklık ve mekanik değerler

Garanti ve belgeler: 2 yıl ürün, 5 yıl performans garantisi (datasheet rozetleri). Garanti edilen yüzde değeri datasheet'te olmadığı için grafik çizilmemiştir. Üretici sistem belgeleri: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018; datasheet'te CE ve PV Cycle işaretleri vardır, IEC test numarası yoktur. Üretici TommaTech GmbH, Garching b. München merkezlidir; üretim ülkesi belirtilmemiştir.

Benzer esnek panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır. Sungold sayfasında ağırlık iki farklı yazıldığı için ikisi de gösterilmiş, birbirini tutmayan verim değeri yazılmamıştır.

Nerelerde kullanılır?

• Karavan ve camper: 3,5 kg/m² ağırlıkla çatı yükünü artırmaz, yapıştırmayla çatıya delik açılmaz. Hazır çözümler için karavan paketleri ve karavan malzemeleri.
• Tekne ve yat: güverte, bimini veya kabin üstü gibi kavisli yüzeylere uyar; üretici ETFE için korozyon direnci belirtir. Kenar yapıştırmasını ve kablo geçişlerini düzenli kontrol edin (öneri).
• Kamp ve portatif kullanım: hafif ve ince; taşınabilir istasyonlarda kullanılabilir, katlanamaz.
• Kavisli ve hafif çatılar: prefabrik yapı, tiny house ve statik yükü düşük çatılar. Küçük off-grid sistemler için şebeke bağlantısız paketlere bakın.

Kaç panel, hangi şarj kontrol cihazı?

Vmp 28,82 V olduğu için panel 12 V akü için yüksek, 24 V akü için uygun bir gerilimdedir. 12 V PWM kontrol cihazı panel gerilimini akü gerilimine çeker ve gücün önemli kısmı kullanılamaz; MPPT kontrol cihazı önerilir (genel bilgi). Soğukta tek panelin Voc değeri yaklaşık 37,53 V olduğundan kontrol cihazının maksimum giriş gerilimini kontrol edin.

* Toplam güç ÷ 13,5 V (12 V) veya ÷ 27 V (24 V); kayıplar dikkate alınmamış basit tahmindir.

Günlük üretim için bir varsayım: günde 4 tepe güneş saati ve %70 sistem verimiyle 170 Wp panel yaklaşık 476 Wh/gün üretir. Ayrıntılı hesap için güneş paneli hesaplama robotunu kullanın.

Uyumlu ürünler

• Kontrol cihazı ve inverter:şarj cihazları, akıllı inverterler; örneğin NuoVolt 1,5 kW 12 V (30–500 V MPPT, 15 A giriş).
• Akü:lityum akü, jel akü.
• Kablo ve koruma:4–6 mm MC4 konnektör seti, DC devre kesici ve sigortalar.

Sıkça sorulan sorular

Panel ne kadar bükülür, karavanın kavisli çatısına uyar mı?

Datasheet en fazla 30 derece bükülme belirtir; yarıçap ve yön verilmemiştir. Karavan çatısı ve tekne güvertesi gibi yumuşak, geniş kavisli yüzeyler uygundur; katlama, rulo ve keskin köşeler uygun değildir. Emin değilseniz ölçü ve fotoğrafla bize sorun.

Esnek paneller neden daha sıcak çalışır, ne kadar kayıp olur?

Çerçevesiz ve yapışık montajda arkada hava dolaşımı sınırlıdır. Pmax katsayısı 0,29 %/°C olduğundan 65 °C hücre sıcaklığında 170 Wp panelin gücü örnek hesapla yaklaşık 150,3 W'a düşer (%11,6 kayıp). Arkada hava boşluğu bırakmak kaybı azaltır (öneri, garanti değil).

Hangi şarj kontrol cihazıyla kullanılır?

MPPT önerilir. 12 V aküde bir 170 Wp panel kabaca 12,6 A şarj akımı verir; 15–20 A bir cihaz seçilebilir. Maksimum giriş gerilimi en az 37,5 V (soğukta tek panel) olmalıdır; iki panel seri ise 75,1 V olur ve 75 V girişli bir cihaz sınırda kalır.

Bir dizide kaç panel seri bağlanabilir?

-10 °C'de Voc yaklaşık 37,53 V olur (34,60 V + 83,70 mV/°C × 35 °C). Panelin maksimum sistem gerilimi 600 V DC olduğundan 1000 V veya 1500 V girişli cihazların tam aralığı kullanılamaz. 500 V MPPT girişli NuoVolt gibi cihazlarda en fazla 13 panel, panelin 600 V sınırı için en fazla 15 panel seri bağlanabilir. NuoVolt 1,5 ve 3,5 kW (30 V alt sınır) için en az 2 panel seri gerekir (2 × 28,82 = 57,64 V); 4,2 ve 6,2 kW (60 V alt sınır) için en az 3 panel seri gerekir (86,46 V). Seri sigorta değeri 15 A'dir; üç veya daha fazla kol paralelse kol sigortası kullanın (genel öneri). Kesin dizi tasarımı için cihazın datasheet'ini kontrol edin.

Garanti süresi nedir?

Üretici 2 yıl ürün ve 5 yıl performans garantisi belirtir. Garanti edilen güç yüzdesi datasheet'te yoktur; koşulları sipariş öncesi bizden öğrenebilirsiniz.

Nakliye nasıl yapılır?

Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.

Teknik doküman:TommaTech esnek güneş panelleri datasheet (PDF)
