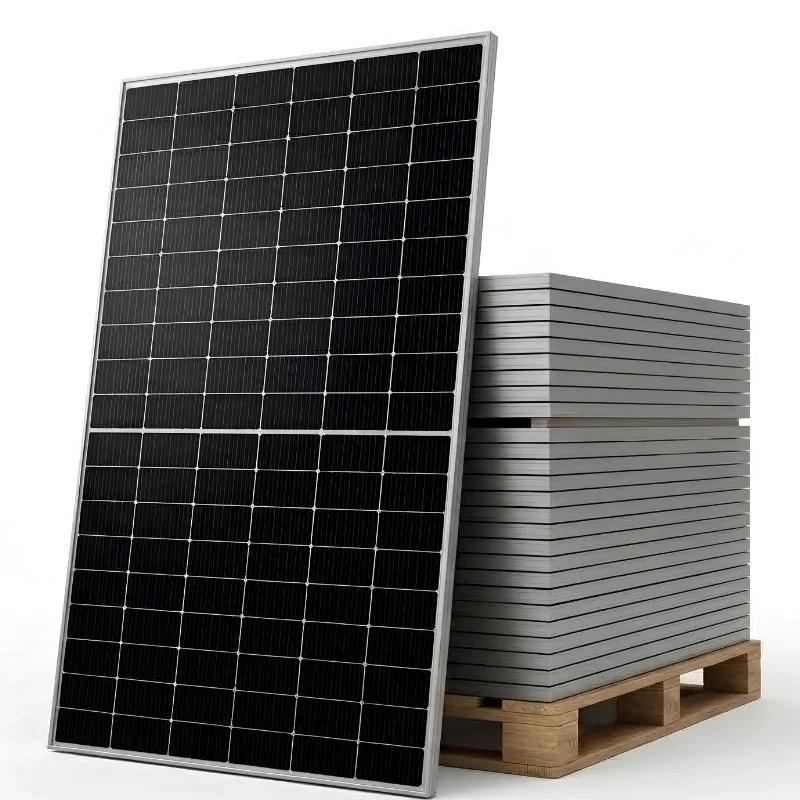

Soleron SLR-HC-460, 144 yarım hücreli (half-cut) multibusbar monokristal bir güneş panelidir ve bu ürün sayfası 30 panellik bir paleti kapsar. Panel başına 460 Wp (STC) güç ve datasheet'te belirtilen %23,42 modül verimi, 2.095 × 1.039 × 30 mm ölçüsü ve 25 kg ağırlığı vardır. 30 × 460 Wp = 13.800 Wp (13,8 kWp) toplam güç eder; bu nedenle GES kurulumcuları, çatı ve arazi projeleri için tek seferde alım yapmak isteyenlere uygundur. Tek panel almak isterseniz Soleron 460 W tekli panel sayfasına bakabilirsiniz.
Half-cut, standart güneş hücrelerinin ortadan ikiye kesilmesiyle elde edilen yarım hücrelerle üretim yapılması demektir. Bu panelde 144 yarım hücre (2 × 72) bulunur. Hücre yarıya indiği için her hücreden geçen akım da yarıya iner; direnç kayıpları ve ısınma azalır. Panel iki yarıya ayrılmış gibi çalıştığı ve 3 bypass diyotu bulunduğu için kısmi gölgenin toplam üretime etkisi daha sınırlı kalır; etkinin büyüklüğü gölgenin konumuna ve dizilime bağlıdır.
Multibusbar, hücre yüzeyinde akımı toplayan ince iletken şeritlerin (busbar) sayısının artırılması anlamına gelir. Akım daha kısa yoldan toplandığı için iç kayıplar düşer ve küçük hücre çatlaklarının etkisi azalır. Üretici datasheet'i busbar sayısını belirtmez; yalnızca "Half-Cut Multibusbar Technology" ifadesini kullanır.
Üretici datasheet'i SLR-HC-440 ile SLR-HC-460 arasındaki güç sınıflarını tek tabloda verir. Bu ürün 460 Wp sınıfıdır (son sütun).
| Değer | 440 | 445 | 450 | 455 | 460 |
|---|---|---|---|---|---|
| Nominal maksimum güç, Pmax (Wp) | 440 | 445 | 450 | 455 | 460 |
| Maksimum güç gerilimi, Vmpp (V) | 43,42 | 43,44 | 43,46 | 43,48 | 43,50 |
| Maksimum güç akımı, Impp (A) | 10,13 | 10,24 | 10,35 | 10,46 | 10,58 |
| Açık devre gerilimi, Voc (V) | 51,50 | 51,60 | 51,70 | 51,80 | 51,90 |
| Kısa devre akımı, Isc (A) | 10,52 | 10,60 | 10,68 | 10,76 | 10,84 |
| Modül verimi (%) | 22,45 | 22,64 | 23,02 | 23,22 | 23,42 |
| Güç toleransı | 0 ~ +5 W |
|---|---|
| Maksimum sistem gerilimi | 1500 V DC |
| Maksimum seri sigorta değeri | 30 A |
STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Pmax ölçüm toleransı ±%3. Üretici, değerlerin ürün geliştirmeleri ve ölçüm belirsizliği nedeniyle gerçek ürünlerden hafifçe sapabileceğini ve önceden haber vermeden değişebileceğini belirtir.
| Çalışma sıcaklığı | -40 °C ile +85 °C arası |
|---|---|
| Pmax sıcaklık katsayısı | -0,29 %/°C |
| Voc sıcaklık katsayısı | -0,25 %/°C |
| Isc sıcaklık katsayısı | +0,046 %/°C |
| Nominal çalışma hücre sıcaklığı (NOCT) | 42 ± 2 °C |
| Hücre tipi | Half-cut multibusbar monokristal |
|---|---|
| Hücre sayısı | 144 (2 × 72) |
| Ön kapak | Yüksek geçirgenlikli, yansıma önleyici (AR) kaplı temperli cam |
| Kapsülleme | POE |
| Arka kapak | Beyaz temperli cam veya şeffaf arka katman |
| Bağlantı kutusu | IP68, 3 bypass diyot |
| Çerçeve | 30 mm anodize alüminyum alaşım |
| Kablo | 1 × 4 mm², 350 mm (özel uzunluk seçeneğiyle) |
| Konnektör | MC4 / MC4 uyumlu |
| Boyutlar | 2.095 × 1.039 × 30 mm |
| Ağırlık | 25 kg |
| Dolu dayanımı | Maks. Ø25 mm, 23 m/s |
| Rüzgar yükü | 2400 Pa (244 kg/m²) |
| Kar yükü | 5400 Pa (550 kg/m²) |
Montaj ölçüleri: datasheet çizimine göre panelin uzun kenarında montaj delikleri arasındaki mesafe 1.020 mm ve 1.070 mm olarak gösterilir; panelde 30 mm çerçeve, drenaj ve topraklama delikleri bulunur. Montaj sırasında üreticinin kurulum kılavuzu ve çizimi esas alınmalıdır.
| Özellik | Soleron 460 W Half-Cut Palet (bu ürün) | Soleron 560 W PERC | TommaTech 450 W TOPCon | GSE 550 W A+ Half-Cut |
|---|---|---|---|---|
| Hücre teknolojisi | Monokristal, half-cut multibusbar | Monokristal PERC, half-cut | N-Type TOPCon, half-cut | Monokristal PERC, half-cut |
| Hücre sayısı | 144 | 144 | 108 (6 × 18) | 144 |
| Güç (STC) | 460 Wp | 560 Wp | 450 Wp | 550 Wp |
| Modül verimi (ürün sayfası değeri) | %23,42 | %20,91 | %23,04 | %21,60 |
| Boyutlar | 2.095 × 1.039 × 30 mm | 2.279 × 1.113 × 35 mm | 1.722 × 1.134 × 30 mm | 2.278 × 1.134 × 40 mm |
| Ağırlık | 25 kg | 28 kg | 21,45 kg | 28,1 kg |
| Güç / alan (hesaplanan) | 211 W/m² | 221 W/m² | 230 W/m² | 213 W/m² |
| Maks. sistem gerilimi | 1500 V | 1500 V | 1500 V | 1000 / 1500 V |
Değerler ilgili ürün sayfalarından alınmıştır. "Güç / alan" satırı, panel gücünün uzunluk × genişlik yüzey alanına bölünmesiyle bu sayfada hesaplanmıştır. Modül verimi değerleri her ürünün kendi sayfasındaki beyandır; güç / alan oranı farklı üreticilerin verim beyanlarını aynı ölçüyle kıyaslamaya yardımcı olur.

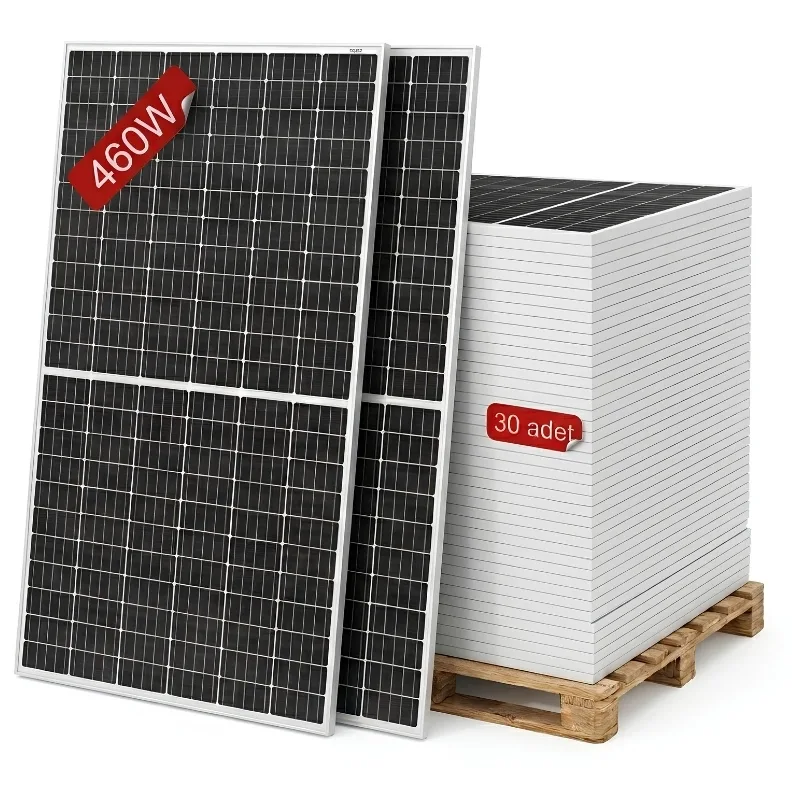

Ürün adında belirtildiği gibi palette 30 panel bulunur. 30 × 460 Wp = 13.800 Wp (13,8 kWp) toplam STC gücü eder. Panellerin toplam ağırlığı 30 × 25 kg = 750 kg'dır (ambalaj ve palet hariç). Teslimat ve boşaltma için forklift veya benzeri ekipman gerekebilir; ayrıntı için bizimle iletişime geçin.
Üretici datasheet'i bir kalite sınıfı (A+ gibi) belirtmez. Bu sayfadaki tüm teknik değerler SLR-HC-460 datasheet'inden alınmıştır; sınıf ifadesi yerine bu değerleri esas almanızı öneririz.
Örnek: 1000 V girişli bir MPPT'de en fazla 17 panel seri bağlanabildiğinden 30 panel 2 string × 15 panel olarak düzenlenebilir. -10 °C'de 15 panelin Voc toplamı yaklaşık 846,6 V'tur (15 × 56,44 V) ve 1000 V sınırının altında kalır; çalışma gerilimi (Vmpp) 15 × 43,50 = 652,5 V'tur. Kesin tasarım için inverterin MPPT aralığı, giriş akımı ve kurulum yerinin en düşük sıcaklığı birlikte değerlendirilmelidir.
Açık devre gerilimi soğukta yükselir. -10 °C'de Voc yaklaşık 56,44 V olur (51,90 V × [1 + 0,0025 × 35]). Buna göre 500 V girişli off-grid MPPT inverterlerde (ör. NuoVolt) en fazla 8, 1000 V girişli inverterde en fazla 17, 1500 V girişli inverterde en fazla 26 panel seri bağlanabilir. Panelin maksimum sistem gerilimi 1500 V olduğundan bu değer aşılmamalıdır. Kesin hesap için kurulum yerinin en düşük sıcaklığı ve inverterin MPPT aralığı kullanılmalıdır.
Datasheet %23,42 modül verimi verir. Panelin 2,095 × 1,039 m ölçüsünden hesaplanan yüzey alanı yaklaşık 2,18 m²'dir ve 460 W bu alana bölündüğünde yaklaşık 211 W/m² (yaklaşık %21,1 modül verimi) elde edilir. İki değer arasındaki fark üreticinin beyanıyla ilgilidir; sistem hesabında Pmax gücünü ve fiziksel ölçüleri esas almanızı öneririz.
Panelin Voc değeri 51,90 V olduğundan PWM şarj kontrol cihazlarıyla kullanılmaz. MPPT şarj kontrol cihazı veya MPPT girişli inverter gerekir; 48 V akü sistemleri için panel dizisi uygun bir MPPT ile yapılandırılabilir. Küçük 12/24 V sistemler için düşük güçlü paneller daha uygundur; güneş paneli kategorisinden seçenekleri inceleyebilirsiniz.
Evet, uygun konstrüksiyonla kullanılabilir. Panel 25 kg'dır ve 5400 Pa kar yükü, 2400 Pa rüzgar yükü için üretici tarafından belirtilmiştir; çatının taşıma kapasitesi ve montaj sistemi ayrıca değerlendirilmelidir.
Datasheet kapağındaki grafiğe göre 30 yıl lineer performans garantisi verilir: 1. yıl sonunda nominal gücün %99'u, 30. yıl sonunda %87,4'ü. Ürün (işçilik) garantisi süresi datasheet'te belirtilmemiştir.
Teknik doküman:Soleron SLR-HC-460 datasheet (PDF)
