Soleron 160 Watt TopCon Monokristal Güneş Paneli PSM160M - Kompakt Off-Grid Panel

Soleron 160 W TopCon Monokristal Güneş Paneli - PSM160M, 1065 × 705 mm Kompakt Off-Grid Panel

Soleron 160 W, 1065 × 705 × 30 mm ölçüsüyle serinin kompakt panellerinden biridir. Datasheet'teki Vmp 28,87 V ve Voc 31,38 V değerleri, 12 V sınıfı bir panelden belirgin biçimde yüksektir: bu panel 24 V akü sistemleri ya da 12 V akülü MPPT denetleyicili sistemler için uygundur. Düşük akımı (Imp 5,55 A) sayesinde ince kabloyla uzun mesafelerde bile kayıp düşüktür. Ürün TopCon monokristal olarak satılır; datasheet hücre teknolojisini ayrıca belirtmez.

160 W panel ne kadar enerji üretir?

Panel gücü Standart Test Koşullarında (STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı) ölçülür. Gerçek üretim ışınıma, eğime, gölgeye, sıcaklığa, kablo ve denetleyici kayıplarına göre değişir. Basit bir tahmin için günde ortalama 4 tam güneş saati ve %75 sistem verimi varsayılırsa: 160 W × 4 saat × 0,75 ≈ 480 Wh/gün. Bu örnek bir hesaptır; kışın değer belirgin biçimde düşer.

24 V 50 Ah aküde (yaklaşık 1,2 kWh) bu enerji akünün üçte birini doldurur; aydınlatma, router ve kamera gibi küçük yükler için uygundur. Akü tipine göre kullanılabilir kapasite değişir; ayrıntı için lityum aküler ve jel aküler kategorilerine bakın.

TopCon hücre teknolojisi ve datasheet notu

TopCon (Tunnel Oxide Passivated Contact), hücrenin arka yüzüne çok ince bir tünel oksit ve katkılı polisilisyum katmanı ekleyen bir hücre yapısıdır. Bu katmanlar yüzeydeki elektron kayıplarını azaltır ve aynı hücre alanından daha yüksek verim alınmasını sağlar.

Datasheet notu: Üreticinin (Elizler Enerji ve Teknoloji San. ve Tic. A.Ş.) 120/160/210/240M serisi datasheet'i hücre teknolojisini (TopCon veya PERC), hücre sayısını, ağırlığı, sıcaklık katsayılarını ve verimi belirtmez. Ürün sayfasındaki TopCon bilgisi satıcı tanımına dayanır. Bu sayfadaki tüm sayısal değerler yalnızca datasheet'te yer alan değerlerdir. Ürün adındaki ve adresindeki yarım hücre (half-cut) ifadeleri datasheet ile doğrulanamadığı için burada bir özellik olarak sunulmamıştır.

• Yüzey kaplaması: yansıma önleyici (anti-reflective) ve hidrofobik kaplama ışık emilimini artırır ve yüzeyde toz birikimini azaltır (üretici beyanı).
• Düşük ışık performansı: üretici sabah, akşam ve bulutlu havalarda iyi performans belirtir.
• Pozitif güç toleransı: garantili 0 ~ +5 W; panel etiket gücünün altında çıkmaz.
• Mekanik dayanım: tüm modül 2400 Pa rüzgar ve 5400 Pa kar yüküne dayanacak şekilde sertifikalandırılmıştır (üretici beyanı).

Teknik özellikler

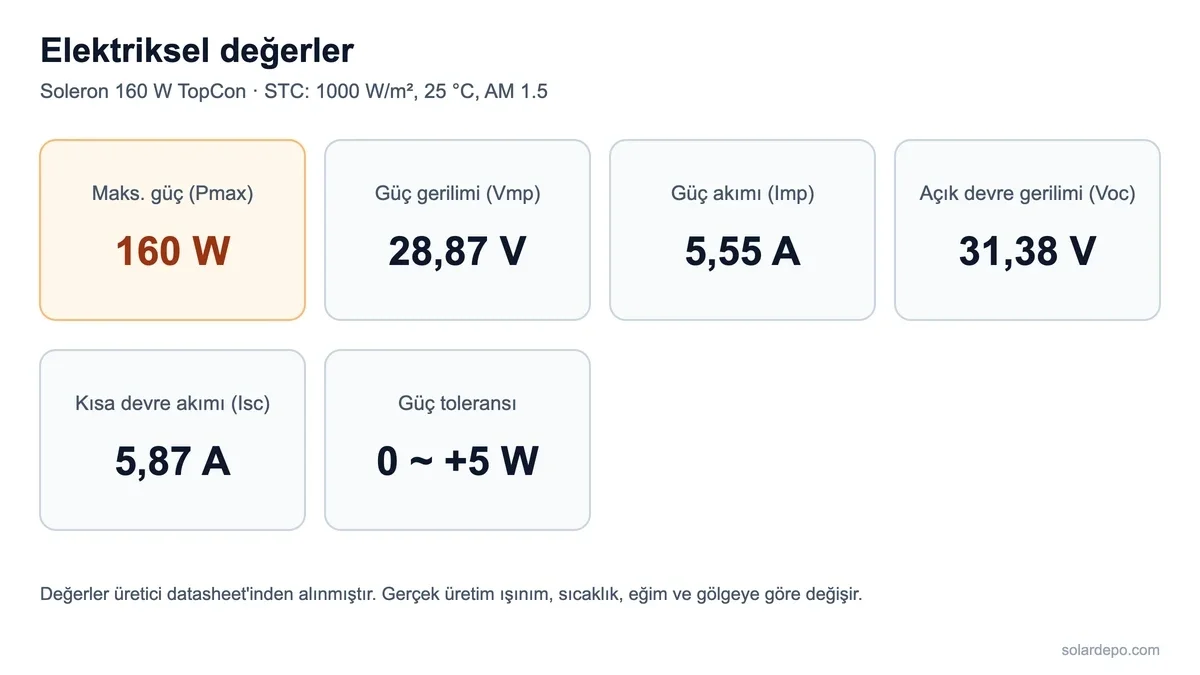

Elektriksel değerler (STC)

STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Modül verimi datasheet'te verilmez; 160 W ÷ (1065 × 705 mm alan) formülüyle yaklaşık olarak hesaplanmıştır. Vmp × Imp = 160,23 W.

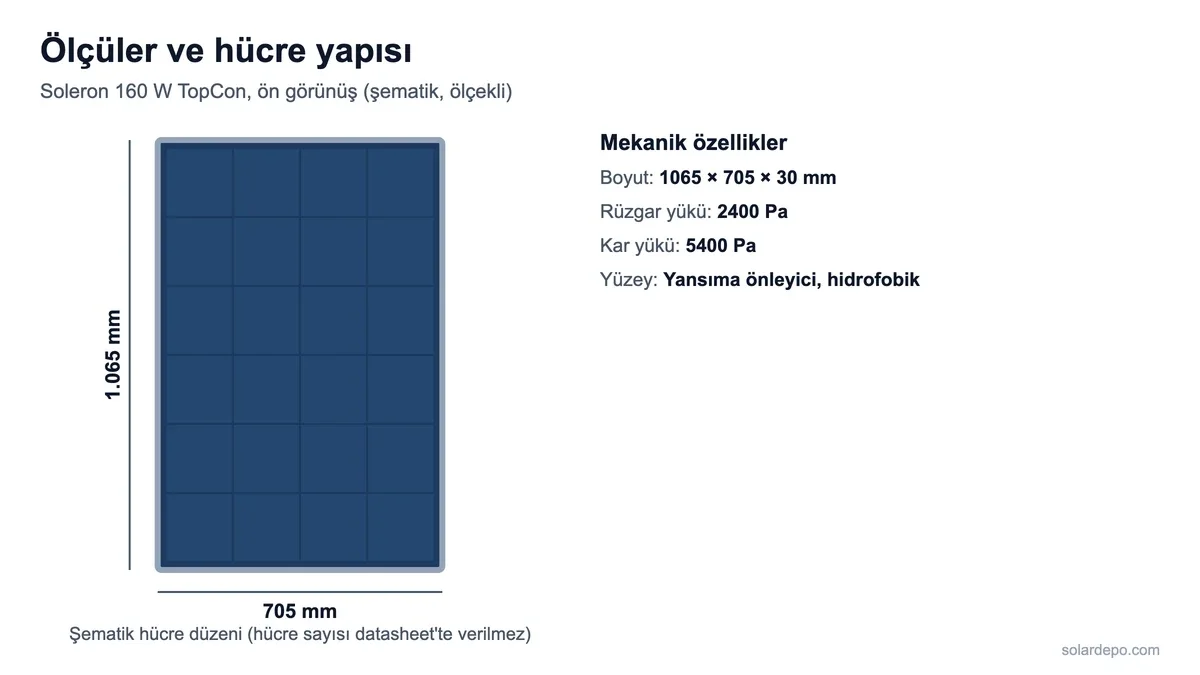

Mekanik özellikler

Hücre sayısı, ağırlık, bağlantı kutusu, kablo ve konnektör bilgileri datasheet'te yer almadığı için listelenmemiştir.

Sıcaklık değerleri

Datasheet çalışma sıcaklığı aralığını ve sıcaklık katsayılarını vermez; soğuk havadaki Voc artışı bu yüzden hesaplanmamıştır. Seri bağlantıda Voc toplamında marj bırakın.

Garanti

24 V sistemler ve MPPT denetleyiciyle kullanım

Vmp 28,87 V olduğundan bu panel klasik 12 V PWM denetleyiciyle verimli çalışmaz: 14 V akü gerilimiyle akım yaklaşık Isc kadar (5,87 A) olur ve güç yaklaşık 5,87 A × 14 V ≈ 82 W'a düşer (STC'de panel gücünün yaklaşık %49'i kaybedilir). 12 V akü için MPPT denetleyici kullanın. 24 V akü sisteminde PWM denetleyici de makul çalışır, çünkü Vmp değeri 24 V akünün şarj gerilimine (yaklaşık 28-29 V) yakındır; yine de MPPT daha fazla enerji sağlar. İki panel seri bağlandığında Vmp 57,74 V, Voc 62,76 V olur ve 48 V akü sistemlerine ya da yüksek gerilimli MPPT girişlerine uygun hale gelir.

Seri ve paralel bağlantı örnekleri

Seri bağlantıda gerilimler toplanır, akım aynı kalır; paralel bağlantıda akımlar toplanır, gerilim aynı kalır. Paralel bağlantı için MC4 paralelleme konnektörü, kablo için solar kablo ve konnektör ürünlerine bakabilirsiniz. Denetleyicinin maksimum PV giriş gerilimini (Voc toplamı + soğuk marjı) ve maksimum PV giriş akımını (Isc toplamı) mutlaka kontrol edin.

NuoVolt MPPT girişleriyle dizi tasarımı

Tek panelin Vmp değeri büyük MPPT girişlerinin alt sınırının altında kalır; bu yüzden seri bağlantı gerekir. Panelin maksimum sistem gerilimi datasheet'te verilmediği için 1000 V ve 1500 V sınıfı dizi hesabı yapılmamıştır; aşağıda yalnızca 500 V'a kadar olan off-grid MPPT girişleri ele alınmıştır.

Hesap: seri bağlı panellerin Vmp toplamı MPPT alt sınırının üzerinde, Voc toplamı (soğuk hava marjıyla) 500 V'un altında olmalıdır. Paralel dizi sayısı, Isc toplamının inverter giriş akımını aşmamasına göre verilmiştir.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır.

Nerelerde kullanılır?

• Küçük off-grid ve 24 V sistemler: Tek veya iki panelli sistemlerde 24 V aküyü şarj etmek için kompakt çözüm. İlgili kategori.
• Bağ evi, yazlık ve dağ evi: Aydınlatma, kamera, router ve küçük elektronik cihazlar için 1-3 panelli sistemler. İlgili kategori.
• Karavan ve tekne, MPPT denetleyiciyle: 1065 mm uzunluğu dar çatı veya güverte alanlarına uyar. 12 V akülerde MPPT denetleyici gerekir. İlgili kategori.
• Küçük sulama ve çevre aydınlatma: Düşük akım, uzun kablo mesafelerinde kayıpları sınırlar. İlgili kategori.

Uyumlu ürünler

• Şarj denetleyici:şarj cihazları ve denetleyiciler.
• Akü:lityum aküler ve jel aküler.
• Kablo ve konnektör:4 mm solar kablo ve konnektör seti, solar kablo kategorisi.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri.
• Hazır paketler:karavan paketleri, şebeke bağlantısız off-grid paketler.
• Serideki diğer paneller:Soleron 210 W TopCon panel, Soleron 240 W TopCon panel. Diğer seçenekler için TopCon güneş panelleri ve güneş paneli kategorilerine bakabilirsiniz.
• Kaç panel gerekir?Güneş paneli hesaplama robotu ile ihtiyacınızı hesaplayın.

Sıkça sorulan sorular

160 W panel günde ne kadar enerji üretir?

Günde ortalama 4 tam güneş saati ve %75 sistem verimi varsayımıyla yaklaşık 480 Wh. Bu bir örnek hesaptır; gerçek değer mevsime, konuma, eğime ve gölgeye bağlıdır.

12 V akü şarj etmek için hangi denetleyici gerekir?

Vmp 28,87 V olduğu için 12 V akülerde MPPT denetleyici kullanın. PWM ile güç yaklaşık Isc × akü gerilimine düşer (14 V'ta 5,87 A × 14 V ≈ 82 W). 24 V akülerde PWM de makul çalışır, MPPT yine daha verimlidir.

Panelleri seri mi paralel mi bağlamalıyım?

Seri bağlantı gerilimi toplar (2 panelde Voc 62,76 V, Vmp 57,74 V); düşük akımla ince kablo ve MPPT'nin alt gerilim sınırını aşmak için tercih edilir. Paralel bağlantı akımı toplar (2 panelde Isc 11,74 A). Kısmi gölge ihtimali varsa ve denetleyici gerilimi elverirse paralel bağlantı gölgeye daha toleranslıdır. Her iki durumda denetleyici sınırlarını kontrol edin.

NuoVolt inverterlerle kullanılabilir mi?

Evet, seri bağlantıyla. 1,5 kW ve 3,5 kW NuoVolt modellerinin MPPT girişi 30-500 V olduğundan en az 2 panel seri bağlanmalıdır; 4,2 kW ve 6,2 kW modellerde giriş 60-500 V olduğundan en az 3 panel gerekir. Üreticinin MPPT akım sınırları 15 A ve 27 A'dir; Isc 5,87 A olan bu panelle paralel dizi sayısı sırasıyla 2 ve 4 ile sınırlıdır.

Soğukta seri bağlantıda gerilim ne kadar yükselir?

Datasheet Voc sıcaklık katsayısını vermediği için kesin bir değer hesaplayamıyoruz. Kural olarak Voc soğukta artar; denetleyici veya inverterin maksimum giriş gerilimini Voc toplamıyla doldurmayın, kış sıcaklığı için yeterli marj bırakın. Küçük 12/24 V sistemlerde bu genellikle sorun olmaz.

Karavan veya tekneye monte edilebilir mi?

Evet. 1065 × 705 mm ölçüsüyle serinin en kompakt panellerindendir. Ağırlık datasheet'te belirtilmediği için taşıma kapasitesi sınırlı çatılarda ağırlığı sipariş öncesi bizden sorabilirsiniz.

Bu panel TopCon mu, PERC mi?

Ürün sayfasında ve ürün tanımında TopCon monokristal olarak belirtilir. Üreticinin datasheet'i hücre teknolojisini yazmaz; bu nedenle TopCon bilgisini satıcı tanımına dayandırıyor, datasheet'in doğrulamadığı yarım hücre ve PERC ifadelerini özellik olarak sunmuyoruz.

Garanti süresi nedir?

Üretici 10 yıl malzeme ve işçilik garantisi ile 25 yıl devredilebilir performans garantisi verir: 10. yılda nominal gücün en az %90'ı, 25. yılda en az %80'i.
