TommaTech 450 Watt Dark Series TOPCon N-Type Half Cut Güneş Paneli - Siyah Çerçeveli Monokristal

TommaTech 450 W Dark Series TOPCon N-Type Half Cut Güneş Paneli (TT450-108TNFB10)

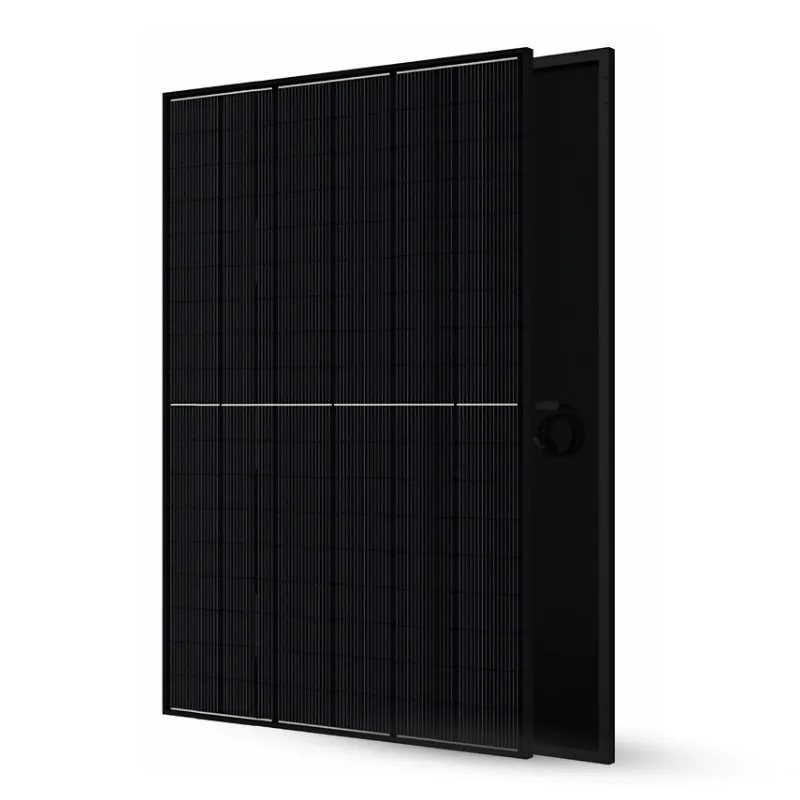

TommaTech TT450-108TNFB10, 108 yarım hücreli N-Type TOPCon yapısını siyah çerçeve ve koyu görünümle birleştiren “Dark Series” güneş panelidir. Ön yüz gücü 450 Wp (STC), modül verimi %23,04’tür. Elektriksel değerleri ve boyutları standart görünümlü kardeşi TommaTech 450 W TOPCon N-Type Half Cut (standart görünümlü) ile aynıdır; fark görünüm (siyah çerçeve, datasheet görselinde siyah arka yüz) ve garanti süresidir: Dark Series için 15 yıl ürün garantisi verilir. 1722 mm boy ve 21,45 kg ağırlıkla konut ve ticari çatılarda, estetik görünümün önemli olduğu kurulumlarda kullanılır.

Ölçüler ve hücre yapısı

Panel 1722 × 1134 × 30 mm ölçüsünde ve 21,45 kg’dır. 108 yarım kesim hücre, 6 sütun × 18 sıra düzeninde yerleşir; hücre boyutu 182,2 × 91,8 mm’dir. Orta bölümde IP68 bağlantı kutusu bulunur, kablo uzunluğu 350–1600 mm olarak belirtilir. Aynı güçteki panellere göre kısa gövde, çatıda daha esnek yerleşim sağlar.

Standart ve Dark Series arasındaki fark

İki panel aynı 450 Wp sınıfındadır ve datasheet’lerine göre gücü, akım ve gerilim değerleri, verimi, boyutu ve ağırlığı aynıdır. Fark esas olarak görünümdür: Dark Series siyah çerçeve ve koyu arka yüzle çatıda daha homojen, “tam siyah” bir görüntü verir; standart panelde çerçeve gri, arka yüz açık renklidir. Koyu görünümün daha fazla enerji ürettiğine dair datasheet’te bir değer yoktur; panel seçimi enerji verimi için değil, çatıdaki görünüm ve garanti süresi gibi kriterlere göre yapılmalıdır.

Tablo, iki ürünün kendi datasheet’lerinden hazırlanmıştır. Voc değeri iki datasheet’te 0,2 V farklıdır; dizi hesabını seçtiğiniz modelin kendi değeriyle yapın. Standart seriye ait datasheet CW Enerji markalı 108TN10 serisi dokümanıdır ve ürün sayfasına bağlıdır.

Diğer panel için: TommaTech 450 W TOPCon N-Type Half Cut (standart görünümlü).

N-Type TOPCon ve yarım kesim hücre ne sağlar?

TOPCon (Tunnel Oxide Passivated Contact), n-tipi silisyum gövdenin arka yüzüne çok ince bir tünel oksit ve katkılı polisilisyum katmanı eklenen hücre yapısıdır. Datasheet’teki katman şeması bunu “azınlık taşıyıcı kısıtlaması, çoğunluk taşıyıcı geçişi, düşük direnç kaybı ve yüksek Voc” olarak özetler. Yüzeydeki elektron kayıpları azaldığı için aynı hücre alanından daha yüksek gerilim ve verim elde edilir.

• Yarım kesim (half-cut): hücreler ikiye kesilir, her hücreden geçen akım yarıya iner; direnç kaybı ve ısınma azalır. Panel iki yarıya ayrılır ve kısmi gölgenin toplam üretime etkisi sınırlanır; etki gölgenin konumuna ve dizilime bağlıdır.
• Sıcaklık kaybı: Pmax sıcaklık katsayısı -%0,30 / °C’dir.
• Cam yüzeyi: üretici, yansımayı azaltan özel kaplamanın yüzeydeki tozu azalttığını belirtir.
• Düşük ışınım: üretici, sabah ve bulutlu hava koşullarında yüksek panel verimliliği belirtir.

Teknik özellikler

Elektriksel değerler (STC)

STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Datasheet’te 415–450 Wp (Dark) ve 420–450 Wp (standart) sınıfları listelenir; bu sayfadaki değerler 450 Wp sütunundan alınmıştır.

Sıcaklık değerleri

Mekanik özellikler

Garanti ve sertifikalar

• Ürün garantisi: 15 yıl.
• Performans garantisi: 30 yıl lineer; 1. yıl sonunda nominal gücün %99’u, 30. yıl sonunda %87,4’ü garanti edilir. 1. yıldan sonra yıllık düşüş yaklaşık %0,4’tür. Datasheet, standart katmanlı garanti ile karşılaştırma grafiği de verir.
• Sertifikalar: IEC 61215, IEC 61730-1, IEC 61730-2; IEC 62804 (PID), IEC 61701 (tuz korozyonu) ve IEC 62716 (amonyak korozyonu) test işaretleri.
• Üretici sistem belgeleri: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır. 450 Wp panel, 600 Wp sınıfına göre daha küçük ve hafiftir; tek kişinin taşıması ve dar çatı alanına yerleştirmesi daha kolaydır.

Nerelerde kullanılır?

• Konut ve ticari çatılar: kompakt gövdesiyle trapez ve sandviç çatı konstrüksiyonu ve montaj sistemleri ile.
• Şebeke bağlantılı ve hibrit sistemler:şebeke bağlantılı hibrit paketler, on-grid ve hibrit inverterler.
• Şebekeden bağımsız (off-grid) sistemler:off-grid paketler ve bağ evleri.
• Tarımsal sulama:tarımsal sulama paketleri ve dalgıç pompa sürücüleri.
• Arazi tipi GES:arazi tipi çelik konstrüksiyon ile.

Uyumlu ürünler

• İnverter:akıllı inverterler. Off-grid için örnek: NuoVolt 3,5 kW 24 V 100 A MPPT, NuoVolt 6,2 kW 48 V 120 A MPPT.
• Kablo ve konnektör:4 mm solar kablo ve konnektör seti, 1000 V MC4 konnektör seti, MC4 paralel konnektör.
• Koruma:DC devre kesici ve sigortalar.
• Akü:lityum akü ve jel akü.
• Kaç panel gerekir?Güneş paneli hesaplama robotu. Diğer seçenekler: TOPCon ve half-cut güneş panelleri.

Sıkça sorulan sorular

Bu panel kaç watt üretir?

Etiket gücü 450 Wp’dir (STC: 1000 W/m², 25 °C, AM 1.5). Gerçek üretim ışınıma, hücre sıcaklığına, yönlendirmeye ve gölgelenmeye bağlıdır. Pmax sıcaklık katsayısı -%0,30 / °C olduğundan hücre sıcaklığı 25 °C’nin üstüne çıktıkça güç yaklaşık bu oranda düşer.

Standart ve Dark Series paneller arasında enerji farkı var mı?

Datasheet’lere göre yok: iki panelin gücü, verimi, Vmpp, Impp, Isc değerleri, boyutu ve ağırlığı aynıdır. Fark görünümdür (siyah çerçeve, koyu arka yüz) ve ürün garantisidir (12 yıl ve 15 yıl). Voc değeri iki datasheet’te 39,31 V ve 39,11 V olarak yazılmıştır.

Bir dizide kaç panel seri bağlanabilir?

Voc soğukta yükselir. Örnek: -10 °C’de Voc yaklaşık 42,67 V olur (39,11 V × [1 + 0,0026 × 35]). Buna göre 500 V girişli off-grid MPPT inverterlerde (NuoVolt serisi) en fazla 11, 1000 V girişte 23, 1500 V sistemde 35 panel seri bağlanabilir; 1500 V’ta marj dar olduğu için pratikte 34 panel önerilir. Panelin maksimum sistem gerilimi 1500 V DC’dir. Kesin dizi tasarımı için kurulum yerinin en düşük sıcaklığı ve inverterin MPPT aralığı birlikte hesaplanmalıdır.

Hangi inverter veya şarj kontrolüyle kullanılır?

Vmpp 33,14 V ve Voc yaklaşık 39 V olduğu için seri dizilerde MPPT girişli inverter veya MPPT şarj kontrolü kullanılmalıdır. NuoVolt 1,5 ve 3,5 kW modellerinde MPPT aralığı 30–500 V ve giriş akımı 15 A’dir; panelin Isc değeri 14,38 A olduğundan tek dizi için uygundur. 4,2 ve 6,2 kW modellerde aralık 60–500 V, 27 A’dir. Seçimden önce inverter datasheet’ini kontrol edin.

Çatıya monte edilebilir mi? Tek kişi taşıyabilir mi?

Evet. Panel 21,45 kg ağırlığında, 5400 Pa kar yüküne ve 2400 Pa rüzgar yüküne dayanıklıdır. Taşıma ve montajda iki kişi çalışılması güvenlik ve cam yüzeyin korunması için önerilir. Çatının taşıma kapasitesi ve montaj sistemi ayrıca değerlendirilmelidir.

Karavan veya teknede kullanılabilir mi?

Panel 1722 × 1134 mm ölçüsündedir ve Voc değeri yaklaşık 39 V’tur; 12 V akü sistemlerinde MPPT şarj kontrolü şarttır. Büyük bir yüzeye monte edileceği için kullanım alanı karavan çatısı veya tekne tentesi gibi geniş alanlarla sınırlıdır; daha küçük paneller için karavan malzemeleri kategorisine bakabilirsiniz.

Garanti süresi nedir?

Üretici 15 yıl ürün garantisi ve 30 yıl lineer performans garantisi verir: 1. yıl sonunda nominal gücün %99’u, 30. yıl sonunda %87,4’ü garanti edilir.

Nakliye nasıl yapılır?

Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.

Teknik doküman:TommaTech 108TNFB10 Dark Series datasheet (PDF)
