Rhofa 590 Watt Bifacial TOPCon N-Type Half Cut Cam-Cam Güneş Paneli - Monokristal

Rhofa 590 W Bifacial TOPCon N-Type Cam-Cam Güneş Paneli (M10 144)

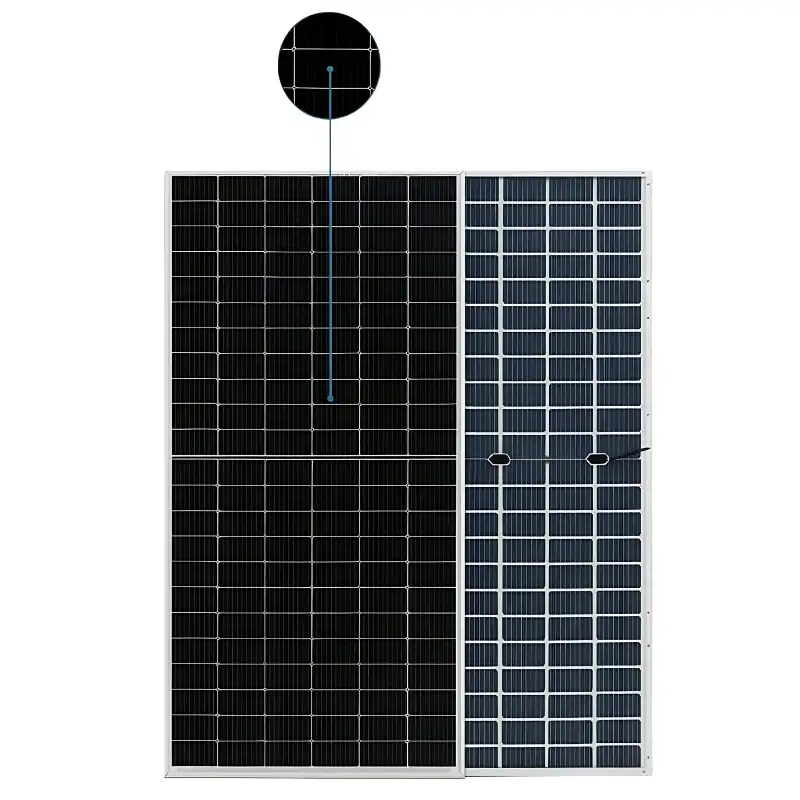

Rhofa M10 144 TOPCon Cam Cam, hem ön hem arka yüzünden elektrik üreten çift yüzlü (bifacial) bir güneş panelidir. Ön ve arka yüzü 2 mm camdan oluşan cam-cam yapıyı 144 yarım kesim N-Type TOPCon hücreyle birleştirir. Bu sayfadaki 590 W sınıfında ön yüz gücü 590 Wp (STC), modül verimi %22,86’dır. Arka yüzün ek katkısı zemine ve montaja bağlıdır: üretici datasheet’i bunu %5 ile %25 arasındaki arka yüz kazançları için ayrı ayrı verir (örneğin %10 kazançta 649 W). Arazi tipi GES, tarımsal sulama ve altı açık yapılar gibi arka yüze ışık ulaşan kurulumlarda anlamlıdır.

Cam-cam ve çift yüzlü yapı ne anlama geliyor?

Standart bir panelin arkası plastik türevi bir arka katmandır (backsheet). Bu üründe arka yüz de 2 mm camdır. Hücreler iki cam arasında kapsüllenir ve arka yüzdeki ışığı da elektriğe çevirebilir. Datasheet’e göre ön cam AR (yansıma önleyici) kaplı temperli, arka cam düz desenlidir. Cam-cam yapı nem, tuz, amonyak gibi dış etkilere karşı arka katmanlı panellere göre genellikle daha dayanıklı kabul edilir; üretici de panel için IEC 61215 ve IEC 61730 sertifikalarını ve PID Free (IEC 62804) ibaresini belirtir.

Bu yapının dikkat edilecek bir yanı ağırlıktır: iki cam katman nedeniyle panel 32 kg ±%5 gelir. Montaj ekibinin iki kişi olması ve konstrüksiyonun yüke uygun seçilmesi önerilir.

“Bifacial oranı %80” ne demek?

Datasheet’te Bifacial oranı: %80 ±5 yazar. Bu değer, arka yüzün elektriğe dönüştürme kabiliyetinin ön yüze oranıdır (bifaciality). Panelin arkadan ön yüzünün %80’i kadar ek güç ürettiği anlamına gelmez. Gerçek ek enerji, arka yüze ulaşan ışığa bağlıdır; bu da zemin rengine, panelin yerden yüksekliğine, eğime ve sıra aralığına göre değişir. Üretici bunu %5, %10, %15, %20 ve %25 arka yüz kazancı için ayrı ayrı güç ve verim değerleriyle verir.

Açık renkli zemin, yerden yüksek montaj ve geniş sıra aralığı arka yüz kazancını artırır. Çatıya yakın monte edilen sistemlerde arka yüze ulaşan ışık sınırlı kalır; kazanç tablodaki alt değerlerde ya da altında olabilir. Sistem hesabını ön yüz gücüyle yapıp arka yüz kazancını ek üretim olarak değerlendirmek daha güvenlidir.

N-Type TOPCon hücre teknolojisi

TOPCon (Tunnel Oxide Passivated Contact), n-tipi silisyum gövdenin arka yüzüne çok ince bir tünel oksit ve katkılı polisilisyum katmanı eklenen hücre yapısıdır. Bu katmanlar yüzeydeki elektron kayıplarını azaltır; sonuç olarak aynı hücre alanından daha yüksek gerilim ve verim elde edilir. Arka yüzdeki kontak yapısı ışığın arkadan da girmesine izin verdiği için yapı çift yüzlü panellere uygundur.

• Sıcaklık kaybı: Pmax sıcaklık katsayısı -%0,28 / °C’dir; hücre sıcaklığı 25 °C’nin her derece üstünde güç yaklaşık %0,28 azalır.
• Yarım kesim (half-cut): hücreler ikiye kesilir, her hücreden geçen akım yarıya iner; direnç kaybı ve ısınma azalır. Panel elektriksel olarak iki yarıya ayrılır ve 3 bypass diyotlu bağlantı kutusu kısmi gölgenin etkisini sınırlar. Etki gölgenin konumuna ve dizilime bağlıdır.
• Düşük ışınımda performans ve PID dayanımı: üretici düşük ışınımda yüksek performans ve anti-PID hücre yapısı belirtir.

Teknik özellikler

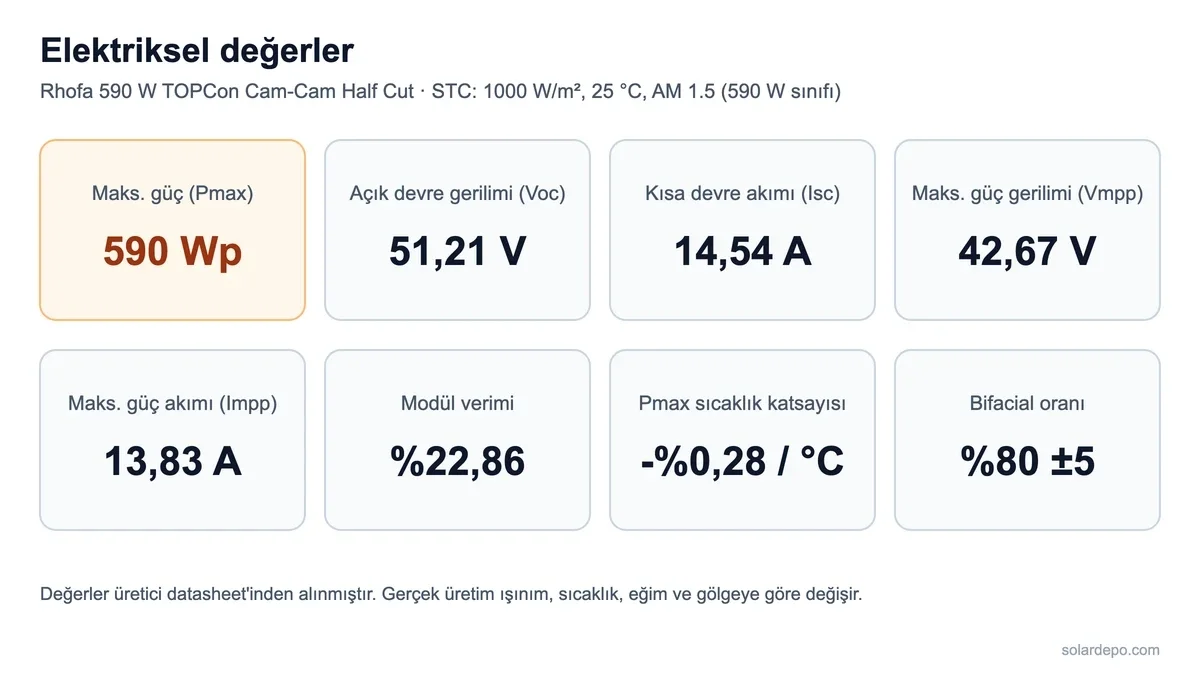

Elektriksel değerler (STC, 590 W sınıfı)

STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Üretici seri için 560–595 W sınıflarını tek tabloda verir; bu sayfadaki değerler 590 W sütunundan alınmıştır.

Sıcaklık değerleri

Datasheet’te Voc ve Isc katsayı satırlarının etiketleri karışık yazılmıştır (“Isı Sıcaklık Katsayısı -0,230 %” ve “Voc Sıcaklık Katsayısı 0,045 %”). Değerler fiziksel olarak Voc (negatif) ve Isc (pozitif) katsayısına karşılık geldiği için bu şekilde gösterilmiştir.

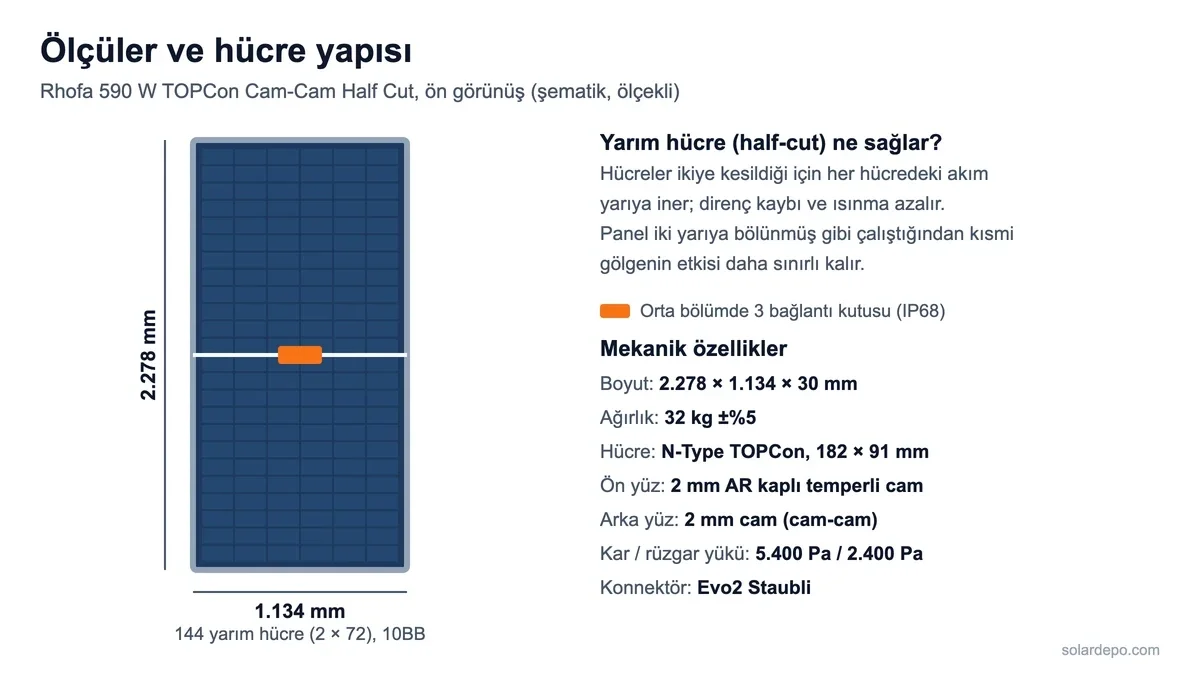

Mekanik özellikler

Garanti ve sertifikalar

• Ürün garantisi: 12 yıl.
• Performans garantisi: 30 yıl lineer; üretici grafiğinde ilk yıl sonunda nominal gücün %99’u garanti edilir. Grafikteki %87,4 çizgisi karşılaştırma için gösterilen standart katmanlı garanti seviyesidir; 30. yıl için doğrusal garanti değeri datasheet’te ayrıca yazılmamıştır.
• Sertifikalar: IEC 61215, IEC 61730, IEC 62804 (PID Free).
• Belge ve işaretler: datasheet’te ISO, TÜV Rheinland, CE, “Yerli Üretim” ve “Made in Türkiye” logoları yer alır.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır. Güç sınıfı yükseldikçe verim de yükselir; bifacial paneller arasında karar çoğunlukla kurulum tipine, arka yüz kazancına ve garanti koşullarına göre verilir.

Nerelerde kullanılır?

• Arazi tipi GES: yerden yüksek arazi tipi çelik konstrüksiyon ve açık renkli zeminle arka yüz kazancı artar.
• Tarımsal sulama:solar dalgıç pompa sürücüleri ve tarımsal sulama paketleri için yüksek güçlü diziler.
• Şebekeden bağımsız (off-grid) sistemler:off-grid paketlerde MPPT şarj kontrolü olan inverterlerle.
• Hibrit ve şebeke bağlantılı sistemler:şebeke bağlantılı hibrit paketler ve on-grid inverterler ile.
• Endüstriyel çatılar ve altı açık yapılar:trapez ve sandviç çatı konstrüksiyonu ile kullanılabilir; çatıya yakın montajda arka yüz kazancı düşük kalır.

Uyumlu ürünler

• İnverter:akıllı inverterler, hibrit inverterler ve on-grid inverterler. Off-grid için örnek: NuoVolt 6,2 kW 48 V 120 A MPPT.
• Kablo ve konnektör:6 mm solar kablo ve konnektör seti, 1500 V MC4 konnektör seti. Panel Evo2 Staubli konnektörlü gelir; kablo uç adaptörleri için konnektör uyumunu kontrol edin.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri.
• Akü:lityum akü ve jel akü.
• Kaç panel gerekir?Güneş paneli hesaplama robotu. Diğer seçenekler: bifacial ve TOPCon güneş panelleri.

Sıkça sorulan sorular

Bu panel kaç watt üretir?

Ön yüz etiket gücü 590 Wp’dir (STC). Arka yüz kazancı eklenirse üretici tablosuna göre %10 kazançta 649 W, %20 kazançta 708 W, %25 kazançta 738 W olur. Gerçek kazanç kurulum koşullarına bağlıdır; sistem hesabında ön yüz gücünü esas almanızı öneririz.

“Bifacial oranı %80 ±5” arka yüzden %80 ek güç mü demek?

Hayır. Bu değer arka yüzün ön yüze göre dönüşüm oranıdır. Gerçek ek enerji zemin rengine, montaj yüksekliğine, eğime ve sıra aralığına göre değişir; üretici datasheet’i %5–25 arası kazanç senaryolarının güç değerlerini ayrıca verir.

Bir dizide kaç panel seri bağlanabilir?

Voc soğukta yükselir. Örnek: -10 °C’de Voc yaklaşık 55,33 V olur (51,21 V × [1 + 0,0023 × 35]); hesapta datasheet’teki Voc katsayısı -%0,23 / °C kullanıldı. Buna göre 500 V girişli off-grid MPPT inverterlerde (NuoVolt serisi) en fazla 9, 1000 V girişte 18 panel seri bağlanabilir. 1500 V sistemde hesap 27 panel verir (yaklaşık 1.494 V); marj dar olduğu için pratikte 26 panel önerilir. Panelin maksimum sistem gerilimi 1500 V’tur. Kesin dizi tasarımı için kurulum yerinin en düşük sıcaklığı ve inverterin MPPT aralığı birlikte hesaplanmalıdır.

Hangi inverter ve şarj kontrolüyle kullanılır?

Vmpp 42,67 V ve Voc 51,21 V olduğu için yüksek gerilimli MPPT girişi gerekir. NuoVolt 1,5 ve 3,5 kW modellerinde MPPT aralığı 30–500 V ve giriş akımı 15 A’dir; panelin Isc değeri 14,54 A olduğundan tek dizide sınıra yakın çalışırsınız. 4,2 ve 6,2 kW modellerde aralık 60–500 V, 27 A’dir. Arka yüz kazancı akımı da artırdığı için seçimden önce inverter datasheet’indeki giriş akımı sınırını kontrol edin.

Cam-cam yapının avantajı nedir?

Arka yüzü cam olan panelde hücreler iki cam arasında kalır. Üretici bu yapıyı nem, tuz ve amonyak gibi etkenlere karşı dayanıklılık için öne çıkarır; IEC 61215, IEC 61730 ve PID Free (IEC 62804) belgelerini belirtir. Karşılığında panel 32 kg ±%5 ağırlığındadır.

Çatıya monte edilebilir mi?

Evet, uygun konstrüksiyonla kullanılabilir. Panel 5400 Pa kar yükü ve 2400 Pa rüzgar yükü değerlerine sahiptir; 32 kg ağırlık ve çatının taşıma kapasitesi ayrıca değerlendirilmelidir. Çatıya yakın montajda arka yüze az ışık ulaşacağı için bifacial kazanç sınırlı kalır.

Garanti süresi nedir?

Üretici 12 yıl ürün garantisi ve 30 yıl lineer performans garantisi verir; grafikte ilk yıl sonunda nominal gücün %99’u garanti edilir.

Nakliye nasıl yapılır?

Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.

Teknik doküman:Rhofa M10 144 TOPCon Cam Cam datasheet (PDF)
