Soleron SLR-HC-560, 144 yarım hücreli (half-cut) multibusbar yapıda, 560 Wp (STC) gücünde bir güneş panelidir. Hücreler ikiye kesildiği için akım yarıya iner; bu da direnç kayıplarını ve ısınmayı azaltır. 1500 V sistem gerilimi, 2279 × 1134 × 35 mm boyutu ve 28 kg ağırlığıyla ev çatısından küçük GES'e, tarımsal sulamadan off-grid sistemlere kadar geniş bir kullanım alanına sahiptir. Aynı panel çok sayıda gerekiyorsa palet olarak da alınabilir.
Datasheet bu model için 540, 545, 550, 555 ve 560 Wp olmak üzere beş güç sınıfı listeler. Ürün adı 560 W sınıfını belirtir; bu sayfadaki hesaplar 560 Wp sütununa göre yapılmıştır. Güç değerleri Standart Test Koşullarında (STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5) ölçülür. Gerçek sahada hücre sıcaklığı yükseldiği için anlık güç STC değerinden düşüktür; Pmax sıcaklık katsayısı -0,29 %/°C'dir.
Tek panel yeterli değilse aynı model 31'li palet olarak da bulunur: 31 × 560 Wp = 17.360 Wp.

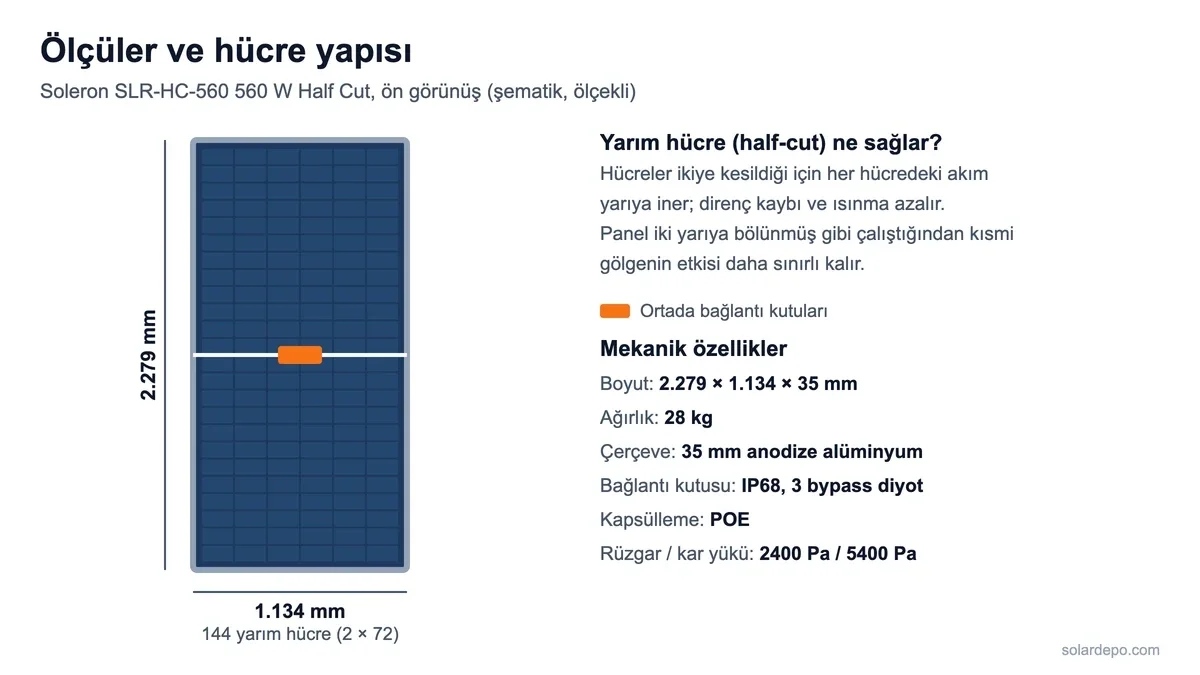

Half-cut panelde standart hücreler lazerle ikiye kesilir ve panel, ortadan bölünmüş iki yarım panel gibi çalışır. Her hücreden geçen akım yarıya indiği için direnç kayıpları ve ısınma azalır. Multibusbar yapıda hücre yüzeyinde daha çok ince iletken şerit bulunur; akım daha kısa yollarla toplanır ve mikro çatlakların etkisi sınırlanır. Üretici datasheet'i, half-cut multibusbar modüllerin daha düşük LID/LeTID bozulması ve daha iyi düşük ışık performansı sunduğunu belirtir.

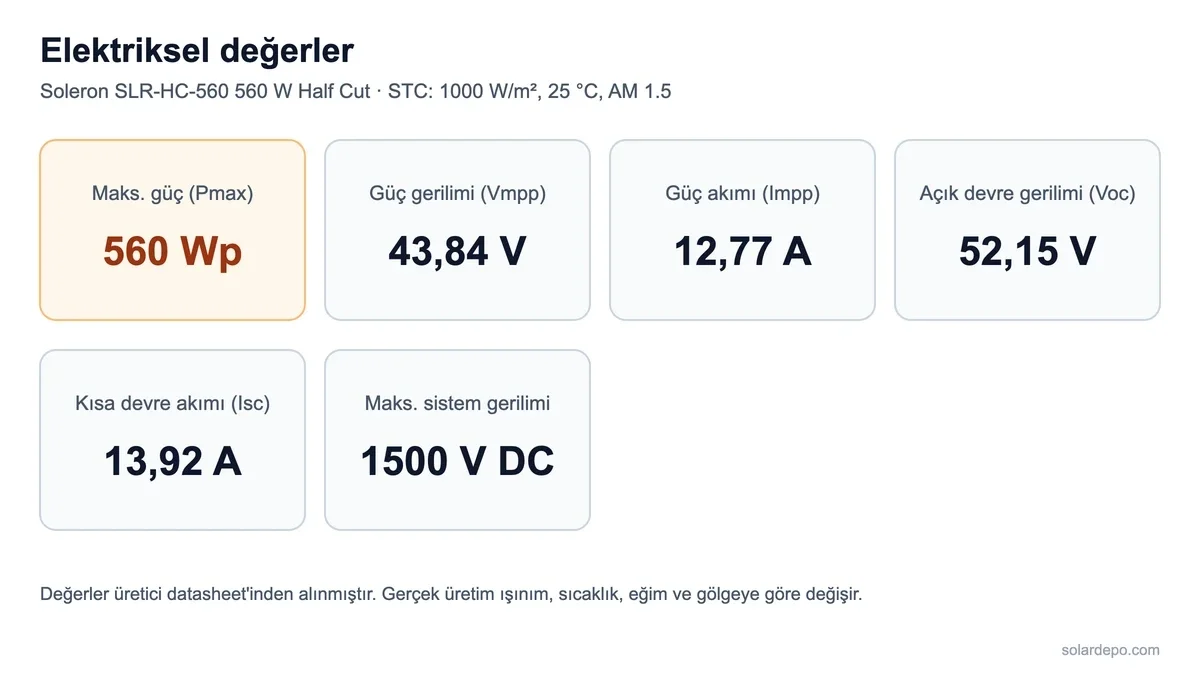

| Değer | 540 | 545 | 550 | 555 | 560 |
|---|---|---|---|---|---|
| Nominal maksimum güç, Pmax (Wp) | 540 | 545 | 550 | 555 | 560 |
| Maksimum güç gerilimi, Vmpp (V) | 43,70 | 43,86 | 44,19 | 44,29 | 43,84 |
| Maksimum güç akımı, Impp (A) | 12,35 | 12,42 | 12,44 | 12,53 | 12,77 |
| Açık devre gerilimi, Voc (V) | 51,20 | 51,34 | 51,48 | 52,01 | 52,15 |
| Kısa devre akımı, Isc (A) | 13,60 | 13,68 | 13,76 | 13,84 | 13,92 |
| Güç toleransı | 0 ~ +5 W |
|---|---|
| Maksimum sistem gerilimi | 1500 V DC |
| Maksimum seri sigorta değeri | 30 A |
STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Pmax ölçüm toleransı ±%3. Değerler üretici datasheet'inden alınmıştır.
| Çalışma sıcaklığı | -40 °C ile +85 °C arası |
|---|---|
| Pmax sıcaklık katsayısı | -0,29 %/°C |
| Voc sıcaklık katsayısı | -0,25 %/°C |
| Isc sıcaklık katsayısı | +0,046 %/°C |
| Nominal çalışma hücre sıcaklığı (NOCT) | 42 ± 2 °C |
| Hücre tipi | Half-cut multibusbar (yarım kesim) |
|---|---|
| Hücre sayısı | 144 (2 × 72) |
| Ön kapak | Yüksek geçirgenlikli, yansıma önleyici (AR) kaplı temperli cam |
| Kapsülleme | POE |
| Arka kapak | Beyaz temperli cam veya şeffaf arka katman |
| Bağlantı kutusu | IP68, 3 bypass diyot |
| Çerçeve | 35 mm anodize alüminyum alaşım |
| Kablo | 1 × 4 mm², 350 mm (özel uzunluk seçeneğiyle) |
| Konnektör | MC4 / MC4 uyumlu |
| Panel boyutları | 2279 × 1134 × 35 mm |
| Panel ağırlığı | 28 kg |
| Dolu dayanımı | Maks. Ø25 mm, 23 m/s |
| Rüzgar yükü | 2400 Pa (244 kg/m²) |
| Kar yükü | 5400 Pa (550 kg/m²) |
Açık devre gerilimi soğukta yükselir. Hesap: -10 °C'de Voc = 52,15 V × [1 + 0,0025 × 35] ≈ 56,7 V. Panelin maksimum sistem gerilimi 1500 V'tur.
| Maksimum giriş gerilimi | En fazla seri panel (-10 °C) |
|---|---|
| 500 V MPPT girişi (off-grid MPPT inverterler, ör. NuoVolt) | 8 panel (8 × 56,7 V ≈ 454 V) |
| 1000 V girişli inverter | 17 panel (≈ 964 V) |
| 1500 V girişli inverter | 26 panel (≈ 1.475 V; sınıra yakın olduğundan pratikte 25 panel önerilir) |
Off-grid örnek: NuoVolt 4.2 kW ve 6.2 kW inverterlerin MPPT aralığı 60–500 V, 3.5 kW inverterin aralığı 30–500 V'tur. 2 panel seri bağlandığında Vmpp ≈ 87,7 V ile MPPT alt sınırının üzerinde kalırsınız; 8 panel seride 8 × 560 = 4.480 Wp elde edilir ve soğukta 454 V ile 500 V sınırı aşılmaz. Panelin Isc değeri 13,92 A olduğundan 15 A giriş akımlı (1.5 ve 3.5 kW) ve 27 A giriş akımlı (4.2 ve 6.2 kW) MPPT girişlerinin sınırları içindedir. Kesin tasarımda kurulum yerinin en düşük sıcaklığı ve inverter datasheet'i esas alınmalıdır.
| Özellik | Soleron 560 W Half Cut (bu ürün) | Soleron 700 W Bifacial TOPCon | TommaTech 600 W TOPCon | Venta 550 W Half Cut |
|---|---|---|---|---|
| Hücre teknolojisi | Half-cut multibusbar, 144 hücre | N-Type TOPCon, bifacial, 144 yarım hücre | N-Type TOPCon, 144 yarım hücre | Half-cut monokristal |
| Ön yüz gücü (STC) | 560 Wp | 590–610 Wp | 600 Wp | 550 Wp |
| Açık devre gerilimi (Voc) | 52,15 V | 52,52–53,27 V | 51,78 V | 48,99 V |
| Boyutlar | 2279 × 1134 × 35 mm | 2278 × 1133 × 30 mm | 2278 × 1134 × 35 mm | 2278 × 1133 × 35 mm |
| Ağırlık | 28 kg | 31 kg | 29 kg | 28 kg |
Değerler ilgili ürün sayfalarından alınmıştır. Benzer boyuttaki panellerde ön yüz gücü hücre teknolojisine göre değişir; TOPCon paneller aynı alanda daha yüksek güç verir.
Etiket gücü 560 Wp'dir (STC). Sahada hücre sıcaklığı arttıkça güç, Pmax sıcaklık katsayısı olan -0,29 %/°C oranında düşer. Gerçek üretim ışınıma, sıcaklığa, eğime ve gölgelenmeye bağlıdır.
Panelin Voc değeri 52,15 V, Isc değeri 13,92 A'dir. Bu akım, MPPT girişi başına en az 14 A kısa devre akımını destekleyen on-grid, hibrit ve off-grid inverterlerle uyumludur; NuoVolt 1.5 ve 3.5 kW modellerinin 15 A, 4.2 ve 6.2 kW modellerinin 27 A giriş akımı bu değeri karşılar. Seçim öncesi inverter datasheet'inden kontrol edin.
-10 °C'de Voc yaklaşık 56,7 V olur. 500 V girişte 8, 1000 V'ta 17, 1500 V'ta 26 panel seri bağlanabilir; 1500 V'ta sınıra çok yakın olduğundan pratikte 25 panel önerilir. Kesin tasarım için inverterin MPPT aralığı ve kurulum yerinin en düşük sıcaklığı hesaba katılmalıdır.
Hücreler ikiye kesildiği için her hücreden geçen akım yarıya iner; direnç kayıpları ve ısınma azalır. Ortadaki bağlantı kutuları ve 3 bypass diyot kısmi gölgenin etkisini sınırlar. Multibusbar yapı akımı daha kısa yollarla toplar.
Evet, MPPT şarj kontrolü olan inverterlerle seri dizi olarak kullanılır. Örneğin 2 panel seri bağlandığında Vmpp ≈ 87,7 V olur ve 60 V alt sınırlı NuoVolt 4.2 ve 6.2 kW MPPT girişlerinin üzerinde kalır. Panel doğrudan aküye bağlanmaz; MPPT kontrol cihazı gerekir.
Evet, uygun konstrüksiyonla kullanılabilir. Panel 28 kg'dır ve 5400 Pa kar yükü, 2400 Pa rüzgar yükü için test edilmiştir; çatının taşıma kapasitesi ve montaj sistemi ayrıca değerlendirilmelidir.

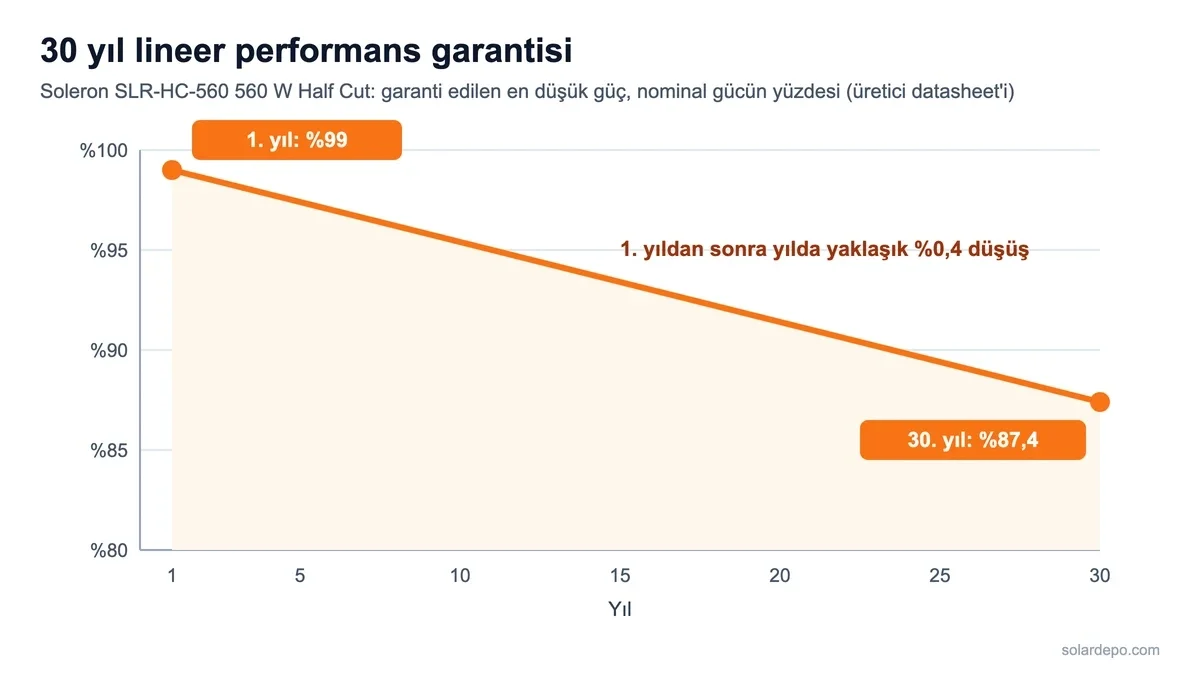

Datasheet'teki performans garantisi grafiği 30 yıl lineerdir: 1. yıl sonunda nominal gücün %99'u, 30. yıl sonunda %87,4'ü. Ürün garantisi ve koşulları için sipariş öncesinde WhatsApp veya telefon hattımızdan bilgi alabilirsiniz.
Evet. 31 panelden oluşan Soleron 560 W Half Cut, 31'li palet ürününe bakabilirsiniz. Nakliye bedeli ödeme adımında eklenir; bazı şehirlere gönderim yapılamadığı için sipariş öncesi bilgi almanız gerekir.
Teknik doküman:Soleron SLR-HC-560 datasheet (PDF)
