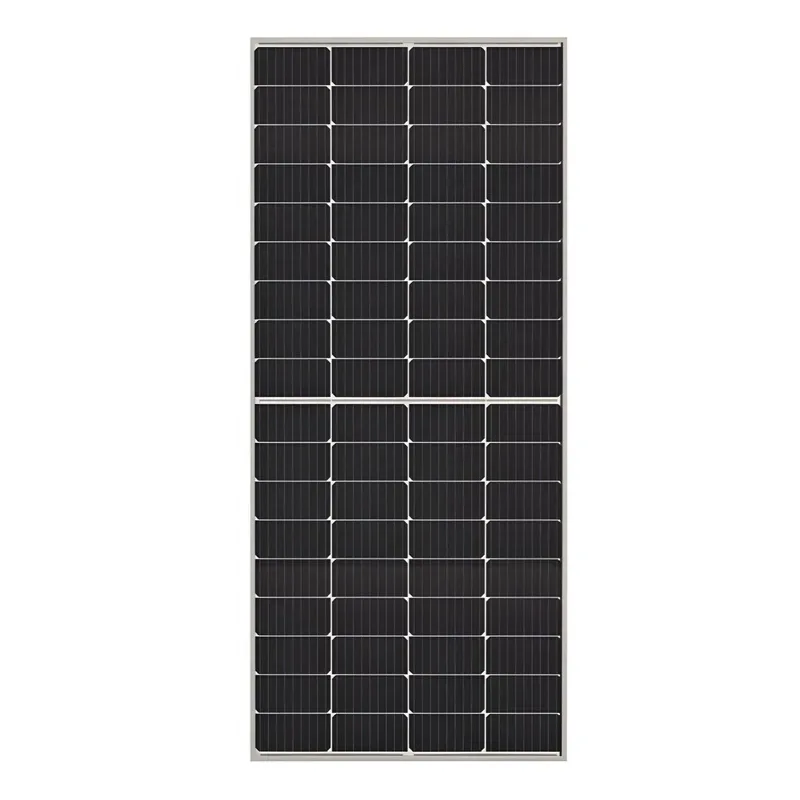

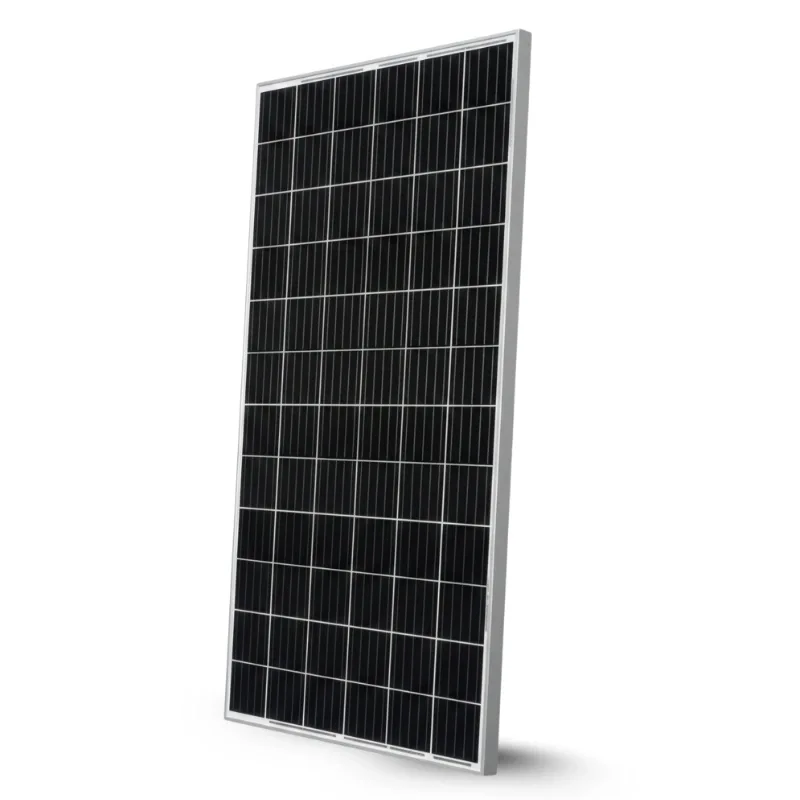

Soleron 240 Watt TopCon Monokristal Güneş Paneli PSM240M - Karavan ve Bağ Evi İçin

Soleron 240 W TopCon Monokristal Güneş Paneli - PSM240M, 1575 × 705 mm Karavan ve Bağ Evi için

Soleron 240 W, 1575 × 705 × 30 mm ölçüsüyle serinin en uzun ve en güçlü küçük panelidir. Maksimum güç noktası 21,58 V / 11,12 A, açık devre gerilimi 25,38 V'tur. Bu değerler tek panelde 12 V akü için MPPT denetleyici gerektirir; iki panel seri bağlandığında 24 V akü sistemine ve NuoVolt gibi 30-60 V'tan başlayan MPPT girişlerine uygun hale gelir. Ürün adındaki ve adresindeki "PERC" ifadesine rağmen ürün TopCon monokristal olarak satılır; datasheet hücre teknolojisini ve yarım hücre yapısını belirtmez.

240 W panel ne kadar enerji üretir?

Panel gücü Standart Test Koşullarında (STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı) ölçülür. Gerçek üretim ışınıma, eğime, gölgeye, sıcaklığa, kablo ve denetleyici kayıplarına göre değişir. Basit bir tahmin için günde ortalama 4 tam güneş saati ve %75 sistem verimi varsayılırsa: 240 W × 4 saat × 0,75 ≈ 720 Wh/gün. Bu örnek bir hesaptır; kışın değer belirgin biçimde düşer.

12 V 100 Ah aküde (yaklaşık 1,2 kWh) bu enerji akünün yarısından fazlasını doldurur; buzdolabı, aydınlatma ve cihaz şarjı için uygundur. Akü tipine göre kullanılabilir kapasite değişir; ayrıntı için lityum aküler ve jel aküler kategorilerine bakın.

TopCon hücre teknolojisi ve datasheet notu

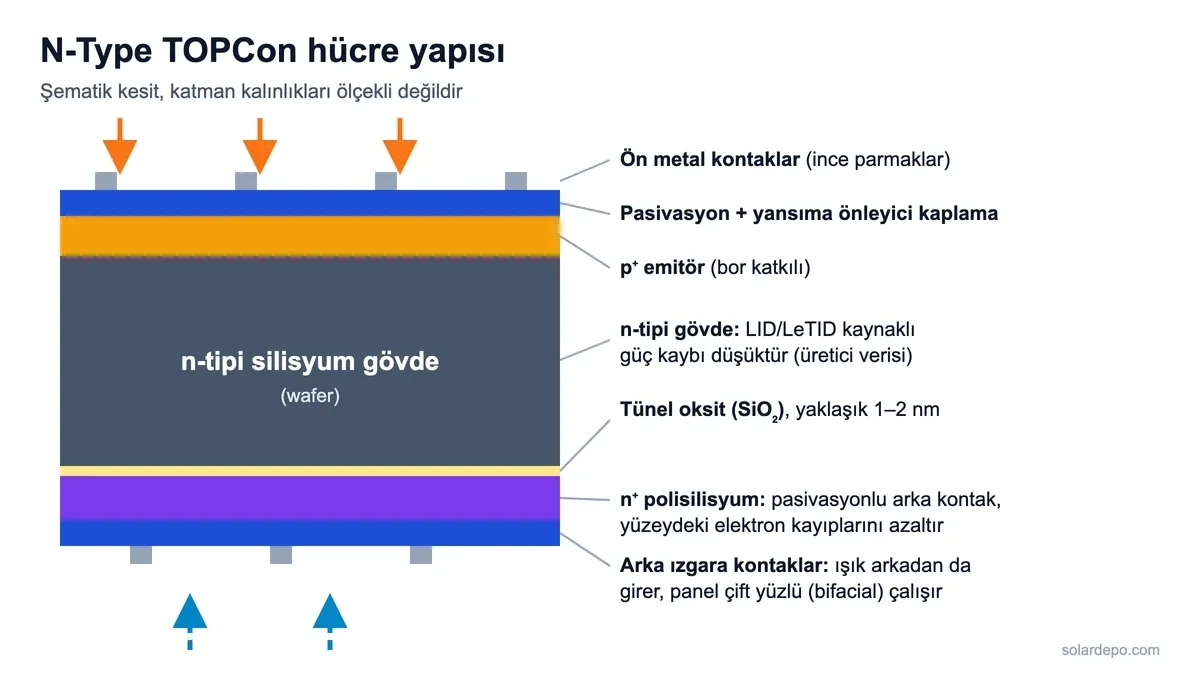

TopCon (Tunnel Oxide Passivated Contact), hücrenin arka yüzüne çok ince bir tünel oksit ve katkılı polisilisyum katmanı ekleyen bir hücre yapısıdır. Bu katmanlar yüzeydeki elektron kayıplarını azaltır ve aynı hücre alanından daha yüksek verim alınmasını sağlar.

Datasheet notu: Üreticinin (Elizler Enerji ve Teknoloji San. ve Tic. A.Ş.) 120/160/210/240M serisi datasheet'i hücre teknolojisini (TopCon veya PERC), hücre sayısını, ağırlığı, sıcaklık katsayılarını ve verimi belirtmez. Ürün sayfasındaki TopCon bilgisi satıcı tanımına dayanır. Bu sayfadaki tüm sayısal değerler yalnızca datasheet'te yer alan değerlerdir. Ürün adındaki ve adresindeki yarım hücre (half-cut) ve PERC ifadeleri datasheet ile doğrulanamadığı için burada bir özellik olarak sunulmamıştır.

• Yüzey kaplaması: yansıma önleyici (anti-reflective) ve hidrofobik kaplama ışık emilimini artırır ve yüzeyde toz birikimini azaltır (üretici beyanı).
• Düşük ışık performansı: üretici sabah, akşam ve bulutlu havalarda iyi performans belirtir.
• Pozitif güç toleransı: garantili 0 ~ +5 W; panel etiket gücünün altında çıkmaz.
• Mekanik dayanım: tüm modül 2400 Pa rüzgar ve 5400 Pa kar yüküne dayanacak şekilde sertifikalandırılmıştır (üretici beyanı).

Teknik özellikler

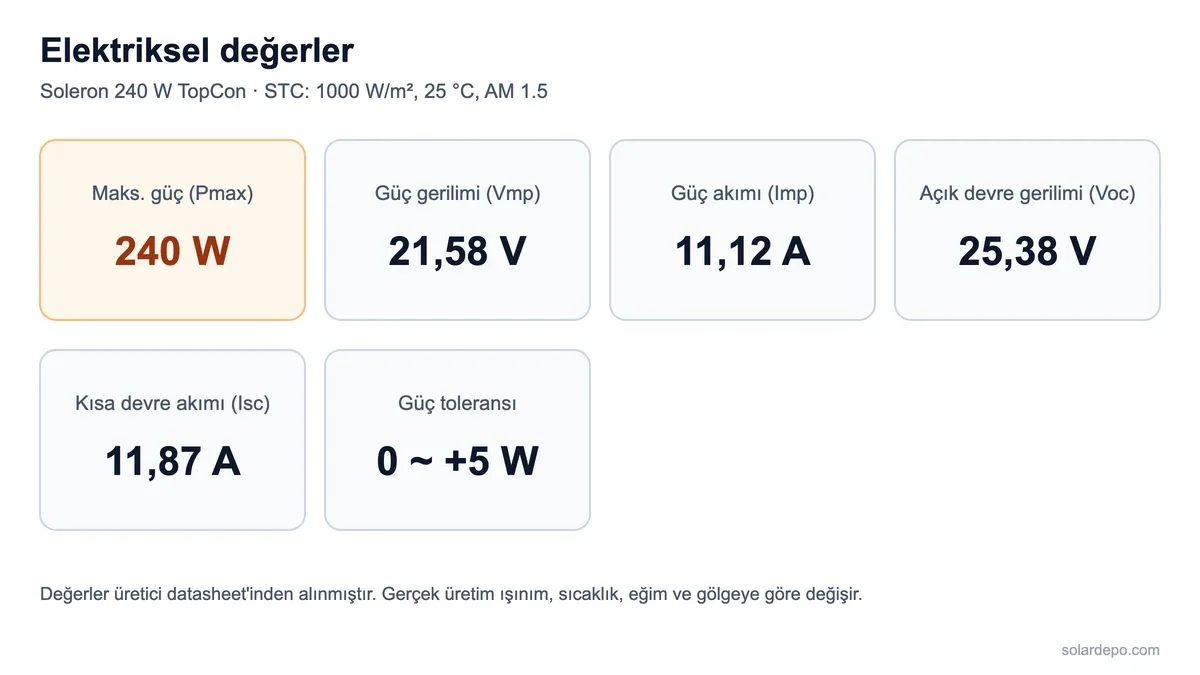

Elektriksel değerler (STC)

STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Modül verimi datasheet'te verilmez; 240 W ÷ (1575 × 705 mm alan) formülüyle yaklaşık olarak hesaplanmıştır. Vmp × Imp = 239,97 W.

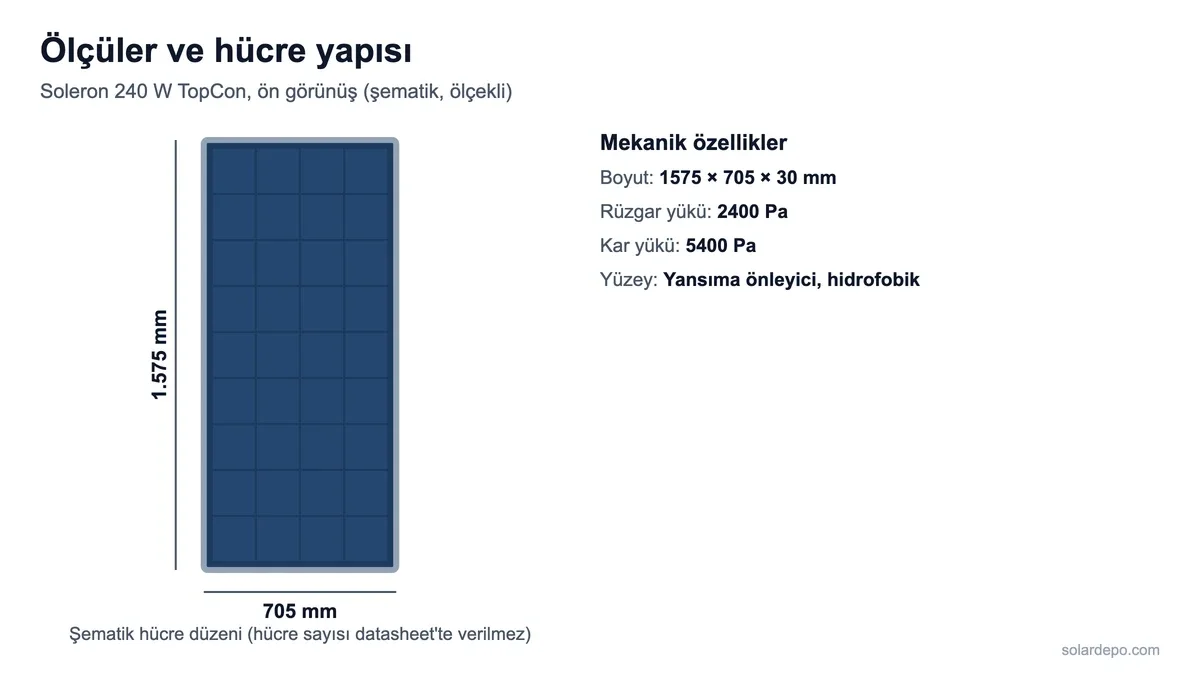

Mekanik özellikler

Hücre sayısı, ağırlık, bağlantı kutusu, kablo ve konnektör bilgileri datasheet'te yer almadığı için listelenmemiştir.

Sıcaklık değerleri

Datasheet çalışma sıcaklığı aralığını ve sıcaklık katsayılarını vermez; soğuk havadaki Voc artışı bu yüzden hesaplanmamıştır. Seri bağlantıda Voc toplamında marj bırakın.

Garanti

12/24 V sistemlerde MPPT ile kullanım

Vmp 21,58 V olduğundan 12 V akü sisteminde PWM denetleyici verimsizdir: 14 V akü gerilimiyle 11,87 A × 14 V ≈ 166 W elde edilir (STC'de panel gücünün yaklaşık %31'i kaybedilir). 12 V akü için MPPT denetleyici kullanın. 24 V akü şarj gerilimi yaklaşık 28-29 V olduğu için tek panel (Vmp 21,58 V) 24 V aküyü şarj edemez; 24 V sistemde iki paneli seri bağlayın (Vmp 43,16 V, Voc 50,76 V). 12 V akü ve MPPT ile akü tarafı akımı yaklaşık 240 W ÷ 13 V ≈ 18 A olur; bu hesap için akü gerilimi 13 V varsayılmıştır.

Seri ve paralel bağlantı örnekleri

Seri bağlantıda gerilimler toplanır, akım aynı kalır; paralel bağlantıda akımlar toplanır, gerilim aynı kalır. Paralel bağlantı için MC4 paralelleme konnektörü, kablo için solar kablo ve konnektör ürünlerine bakabilirsiniz. Denetleyicinin maksimum PV giriş gerilimini (Voc toplamı + soğuk marjı) ve maksimum PV giriş akımını (Isc toplamı) mutlaka kontrol edin.

NuoVolt MPPT girişleriyle dizi tasarımı

Tek panelin Vmp değeri büyük MPPT girişlerinin alt sınırının altında kalır; bu yüzden seri bağlantı gerekir. Panelin maksimum sistem gerilimi datasheet'te verilmediği için 1000 V ve 1500 V sınıfı dizi hesabı yapılmamıştır; aşağıda yalnızca 500 V'a kadar olan off-grid MPPT girişleri ele alınmıştır.

Hesap: seri bağlı panellerin Vmp toplamı MPPT alt sınırının üzerinde, Voc toplamı (soğuk hava marjıyla) 500 V'un altında olmalıdır. Paralel dizi sayısı, Isc toplamının inverter giriş akımını aşmamasına göre verilmiştir.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır.

Nerelerde kullanılır?

• Karavan ve karavan üstü sistemler: 1575 × 705 mm ölçüsüyle tek parça güç sağlar; buzdolabı, aydınlatma, su pompası ve cihaz şarjı için yeterli enerji. İlgili kategori.
• Tekne ve deniz araçları: Akü şarjında kullanılabilir; sabitleme ve kablo malzemesi tuzlu ortama uygun seçilmelidir. İlgili kategori.
• Bağ evi ve küçük çatılı yapılar: 2-4 panelli off-grid sistemlerle aydınlatma, TV ve küçük cihazlar. İlgili kategori.
• Küçük sulama ve çevre aydınlatma: Küçük DC pompalar, kamera ve bahçe aydınlatma sistemleri. İlgili kategori.

Uyumlu ürünler

• Şarj denetleyici:şarj cihazları ve denetleyiciler.
• Akü:lityum aküler ve jel aküler.
• Kablo ve konnektör:4 mm solar kablo ve konnektör seti, solar kablo kategorisi.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri.
• Hazır paketler:karavan paketleri, şebeke bağlantısız off-grid paketler.
• Serideki diğer paneller:Soleron 210 W TopCon panel, Soleron 160 W TopCon panel. Diğer seçenekler için TopCon güneş panelleri ve güneş paneli kategorilerine bakabilirsiniz.
• Kaç panel gerekir?Güneş paneli hesaplama robotu ile ihtiyacınızı hesaplayın.

Sıkça sorulan sorular

240 W panel günde ne kadar enerji üretir?

Günde ortalama 4 tam güneş saati ve %75 sistem verimi varsayımıyla yaklaşık 720 Wh. Bu bir örnek hesaptır; gerçek değer mevsime, konuma, eğime ve gölgeye bağlıdır.

12 V akü şarj etmek için hangi denetleyici gerekir?

Vmp 21,58 V olduğu için 12 V akülerde MPPT denetleyici önerilir. PWM ile güç yaklaşık Isc × akü gerilimine düşer (14 V'ta 11,87 A × 14 V ≈ 166 W). 24 V akü için iki paneli seri bağlayıp MPPT kullanın.

Panelleri seri mi paralel mi bağlamalıyım?

Seri bağlantı gerilimi toplar (2 panelde Voc 50,76 V, Vmp 43,16 V); düşük akımla ince kablo ve MPPT'nin alt gerilim sınırını aşmak için tercih edilir. Paralel bağlantı akımı toplar (2 panelde Isc 23,74 A). Kısmi gölge ihtimali varsa ve denetleyici gerilimi elverirse paralel bağlantı gölgeye daha toleranslıdır. Her iki durumda denetleyici sınırlarını kontrol edin.

NuoVolt inverterlerle kullanılabilir mi?

Evet, seri bağlantıyla. 1,5 kW ve 3,5 kW NuoVolt modellerinin MPPT girişi 30-500 V olduğundan en az 2 panel seri bağlanmalıdır; 4,2 kW ve 6,2 kW modellerde giriş 60-500 V olduğundan en az 3 panel gerekir. Üreticinin MPPT akım sınırları 15 A ve 27 A'dir; Isc 11,87 A olan bu panelle paralel dizi sayısı sırasıyla 1 ve 2 ile sınırlıdır.

Soğukta seri bağlantıda gerilim ne kadar yükselir?

Datasheet Voc sıcaklık katsayısını vermediği için kesin bir değer hesaplayamıyoruz. Kural olarak Voc soğukta artar; denetleyici veya inverterin maksimum giriş gerilimini Voc toplamıyla doldurmayın, kış sıcaklığı için yeterli marj bırakın. Küçük 12/24 V sistemlerde bu genellikle sorun olmaz.

Karavan veya tekneye monte edilebilir mi?

Evet. 1575 × 705 mm ölçüsü birçok karavan çatısına ve tekne güvertesine sığar; yerleşimi yapmadan önce çatı üzerindeki havalandırma ve anten gibi engelleri ölçün. Ağırlık datasheet'te belirtilmediği için sipariş öncesi bizden sorabilirsiniz.

Bu panel TopCon mu, PERC mi?

Ürün sayfasında ve ürün tanımında TopCon monokristal olarak belirtilir. Üreticinin datasheet'i hücre teknolojisini yazmaz; bu nedenle TopCon bilgisini satıcı tanımına dayandırıyor, datasheet'in doğrulamadığı yarım hücre ve PERC ifadelerini özellik olarak sunmuyoruz. Ürün adresinde "perc" geçmesi bu belirsizliğin bir sonucudur; adres değiştirilmemiştir.

Garanti süresi nedir?

Üretici 10 yıl malzeme ve işçilik garantisi ile 25 yıl devredilebilir performans garantisi verir: 10. yılda nominal gücün en az %90'ı, 25. yılda en az %80'i.

Teknik doküman:Soleron 120/160/210/240M datasheet (PDF)
