Venta 205 W Half Cut PERC Güneş Paneli (SPM205-HC)

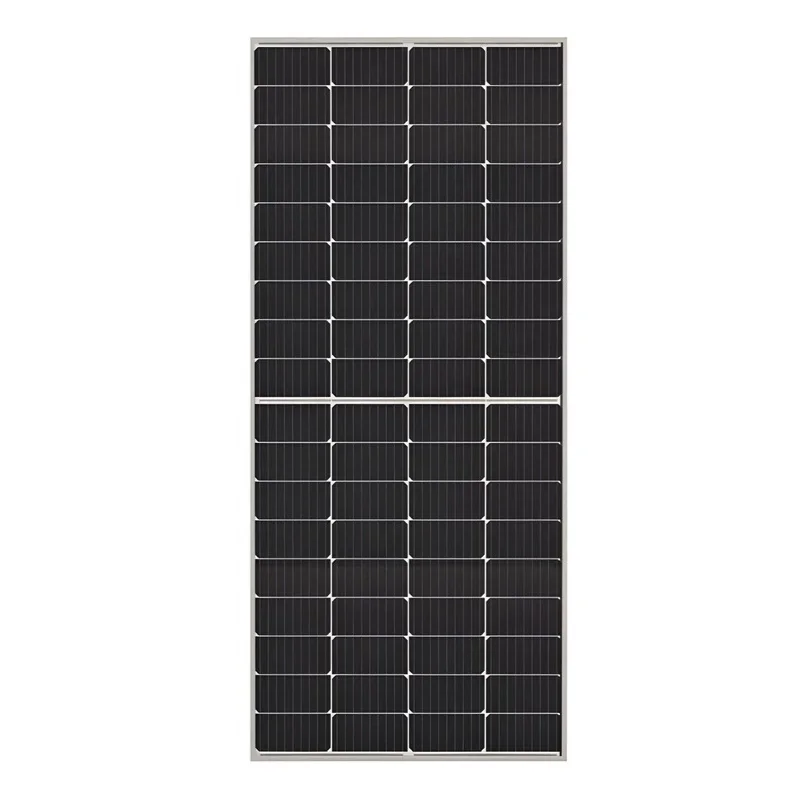

Venta SPM205-HC, 1480 × 680 mm ölçülerinde, 11,9 kg ağırlığında kompakt bir half-cut (yarım kesim) PERC monokristal güneş panelidir. 205 W nominal gücü ve 22,1 V açık devre gerilimiyle 12 V akü sistemleri için tasarlanmış, tipik bir karavan, tekne ve bağ evi paneli sınıfındadır. Sıkça yanlış anlaşılan nokta şudur: panel doğrudan akü ya da cihaz beslemez; mutlaka bir şarj kontrol cihazı (PWM veya MPPT) gerekir.

12 V sınıfı panel ne demektir?

Bu panelin Vmp değeri 18,6 V, Voc değeri 22,1 V'tur. Böyle bir panel, nominal 12 V'luk (13–14,4 V arası şarj edilen) akülerle çalışacak şekilde boyutlandırılmıştır. 36 hücrelik seri yapının klasik karakteri budur: panel geriliminin akü geriliminden biraz yüksek olması gerekir ki akü şarj olabilsin.

Bu nedenle 205 W'lık panel; karavan tavanına, tekne bimini veya kabin üstüne, bağ evi çatısına ya da küçük bir portatif şasiye uygundur. Tek panel ile 12 V akü şarjı, iki panel ile 12 V paralel veya 24 V seri sistemler kurulabilir. Birden çok panelle aynı sistemi büyütmek de mümkündür; ayrıntılar aşağıdaki "Seri ve paralel bağlantı" bölümündedir.

Half-cut ve PERC teknolojisi ne sağlar?

Half-cut (yarım kesim): hücreler ortadan ikiye kesilir ve panel iki yarım olarak çalışacak biçimde bağlanır. Her hücreden geçen akım yarıya indiği için direnç kayıpları ve ısınma azalır. Panel iki yarıya bölünmüş gibi davrandığından, örneğin bir ağaç gölgesi veya havalandırma çıkıntısı panelin yalnızca bir kısmına düştüğünde üretim tamamen durmaz. Etki gölgenin konumuna ve bağlantı yapısına bağlıdır, fakat karavan tavanı gibi gölgenin kaçınılmaz olduğu yerlerde fark yaratır.

PERC (Passivated Emitter and Rear Cell): hücrenin arka yüzüne eklenen yansıtıcı ve pasivasyon katmanı, ön yüze girip hücreyi geçen ışığın bir kısmını yeniden hücreye yansıtır ve arka yüzeydeki elektron kayıplarını azaltır. Sonuç, aynı hücre alanından biraz daha fazla güç ve özellikle düşük ışınımda daha iyi verimdir. Satıcı sayfası düşük ışık veriminde standart paneller karşısında artış belirtir; bu değeri bağımsız bir test belgesi desteklemediği için burada rakam olarak vermiyoruz.

• Daha az ısınma: yarım hücrede akım düşük olduğu için direnç kayıpları azalır; sıcak havada gerilim düşümü daha sınırlı kalır.
• Kısmi gölgede devam eden üretim: panelin gölgede kalmayan yarısı çalışmaya devam eder.
• Kompakt ve hafif: 11,9 kg ağırlık ve 1480 mm boy, karavan tavan braketlerine ve küçük çatılara uygundur.
• Hesaplanan verim: 205 W / 1,006 m² panel alanı = yaklaşık %20,4. Bu değer ölçü ve güçten bizim hesapladığımız yaklaşık değerdir, üretici beyanı değildir.

Teknik özellikler

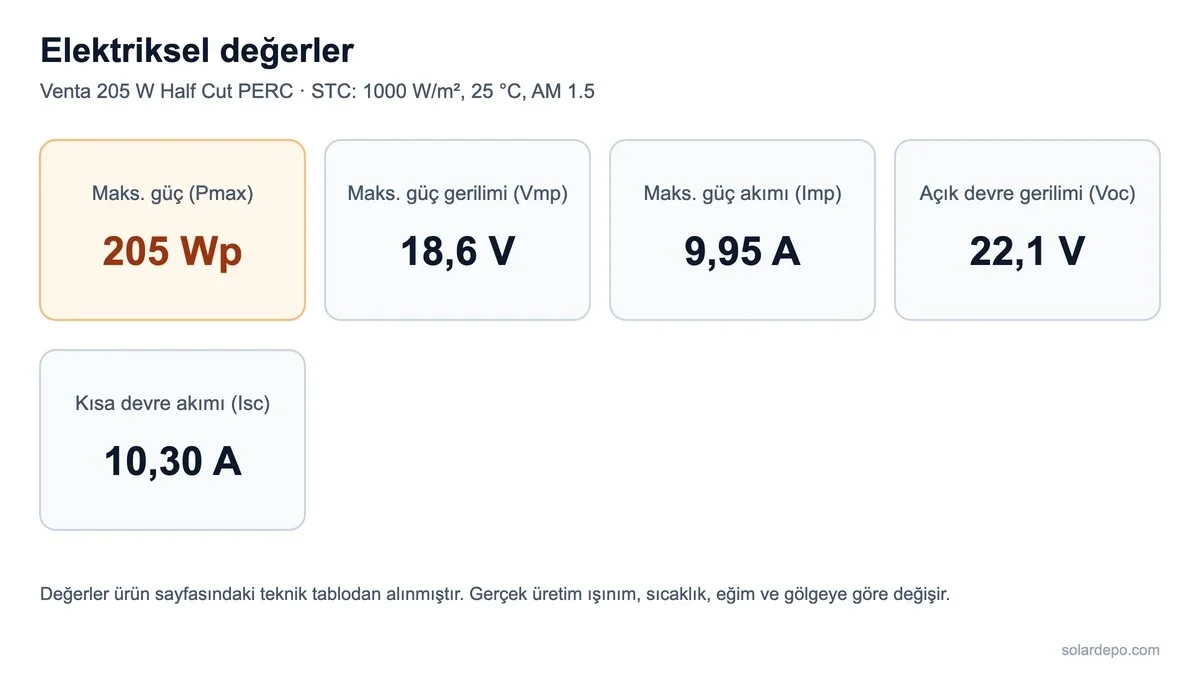

Elektriksel değerler (STC)

STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Değerler ürün sayfasındaki teknik tablodan alınmıştır; üretici datasheet'i bulunamamıştır. Kesin sistem tasarımından önce panel etiketindeki değerleri kontrol edin. Sıcaklık katsayıları ve NOCT kaynakta yoktur.

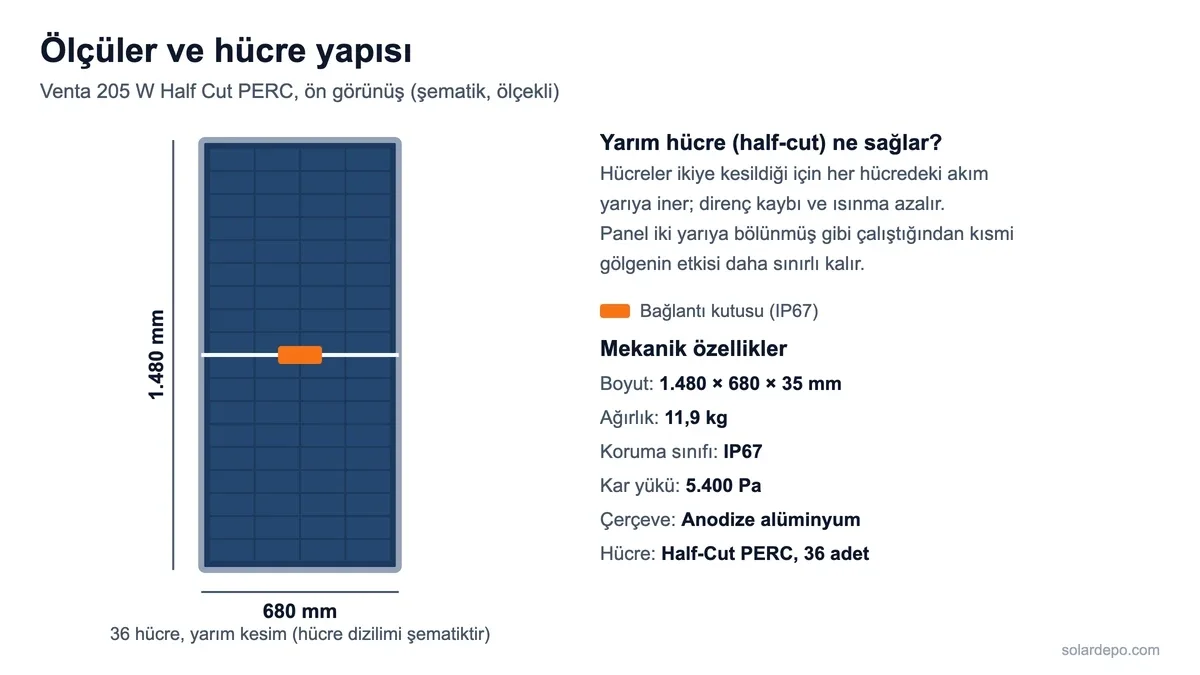

Mekanik özellikler

Rüzgar yükü, dolu dayanımı ve kablo kesiti kaynakta belirtilmemiştir.

Garanti

Satıcının ürün sayfasındaki beyanına göre panel 10 yıl ürün garantisi ve 20 yıl performans garantisi ile sunulmaktadır. Yıllık düşüş oranı gibi ayrıntılar üretici belgesi bulunamadığı için verilmemiştir; koşulları sipariş öncesi WhatsApp veya telefon hattımızdan teyit edin.

Seri ve paralel bağlantı, şarj kontrol cihazı seçimi

205 W panel, 22,1 V Voc değeriyle yüksek gerilimli şebeke inverterlerinin dizi hesabına girmez; burada asıl konu doğru şarj kontrol cihazını ve bağlantı biçimini seçmektir. Aşağıdaki tablo, panel değerlerinden hesaplanan örnek bağlantıları gösterir. Akü tarafı akım değeri, güç değerinin 12 V sistemde 13,5 V'a, 24 V sistemde 27 V'a bölünmesiyle bulunmuştur; kayıplar hesaba katılmamıştır.

Sıcaklık katsayısı kaynakta olmadığı için soğuk hava Voc yükselmesi hesaplanamadı. Uygulamada şarj kontrol cihazının PV giriş gerilimi limitini, dizinin Voc değerinin en az %20 üzerinde seçmenizi öneririz.

• PWM şarj kontrol cihazı: panelin 18,6 V'luk çalışma gerilimini akü gerilimine (yaklaşık 13–14 V) indirir; aradaki fark ısı olarak kaybolur. Bu kayıp yaklaşık %25 mertebesindedir. Bütçe odaklı ve çok küçük sistemlerde kabul edilebilir.
• MPPT şarj kontrol cihazı: panelin en verimli çalışma noktasını izler ve gerilim farkını akıma çevirir. 205 W tek panel için 20 A, iki panel paralel için 40 A sınıfı bir cihaz uygundur.

NuoVolt inverter ile kullanım: NuoVolt 1,5 kW (12 V) ve 3,5 kW (24 V) akıllı inverterlerin MPPT girişi 30–500 V gerilim aralığında ve 15 A giriş akımı ile çalışır. Tek bir 205 W panelin Vmp değeri 18,6 V olduğundan 30 V'un altında kalır; bu inverterlerde panelleri en az 2 seri bağlamanız gerekir. İki seri dizide Vmp 37,2 V ve Voc 44,2 V olur, 410 W üretilir. Üç seri dizide Vmp 55,8 V, Voc 66,3 V ve güç 615 W'tır. Isc 10,30 A olduğundan 15 A girişe tek dizi uyar; ikinci bir paralel dizi eklemek girişi aşar. Ürünler: NuoVolt 1,5 kW 12 V ve NuoVolt 3,5 kW 24 V. Diğer modeller için akıllı inverterler kategorisine bakabilirsiniz.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır. Daha fazla güç gerekiyorsa 245 W ve 240 W seçenekleri aynı gerilim sınıfında bir adım güçlüdür.

Nerelerde kullanılır?

• Karavan ve kamp: 1480 mm boyu ve 35 mm çerçevesiyle standart tavan braketlerine uyar. Hazır çözümler için karavan paketleri ve karavan malzemeleri kategorisine bakabilirsiniz.
• Tekne ve yat: anodize alüminyum çerçeve ve IP67 bağlantı kutusu nem ve tuzlu hava için uygundur; tuz etkisi uzun vadede bağlantı noktalarında kontrol gerektirir.
• Bağ evi ve yazlık: şebeke olmayan küçük yapılarda aydınlatma, telefon şarjı ve küçük cihazlar için. Ayrıca dalgıç pompalı bağ evi paketleri ve off-grid paketler incelenebilir.

Uyumlu ürünler

• Şarj kontrol cihazı:şarj cihazları ve kontrol cihazları.
• Akü:lityum aküler ve jel aküler.
• İnverter:akıllı inverterler (NuoVolt 12 V / 24 V modeller).
• Kablo ve konnektör:4 mm solar kablo ve konnektör seti, paralel bağlantı için MC4 2'li paralelleme konnektörü. Genel seçenekler: solar kablo.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri.
• Daha esnek seçenek: eğimli yüzeyler için esnek güneş panelleri; diğer modeller için half-cut güneş panelleri.
• Kaç panel gerekir?Güneş paneli hesaplama robotu ile ihtiyacınızı hesaplayın.

Sıkça sorulan sorular

Half-cut teknolojisi bu panelde ne işe yarar?

Hücreler ikiye kesildiği için her hücreden geçen akım yarıya iner; direnç kayıpları ve ısınma azalır. Panel iki yarıya bölünmüş gibi çalıştığından, gölge panelin yalnızca bir kısmına düştüğünde diğer kısım çalışmaya devam edebilir. Etkinin büyüklüğü gölgenin konumuna bağlıdır.

Karavan tavanına uygun mu?

Evet, 1480 × 680 mm ölçü ve 35 mm çerçeve kalınlığı standart karavan tavan braketleri için uygundur. Ağırlığı 11,9 kg'dır.

Hangi şarj kontrol cihazını kullanmalıyım?

Tek panelde Isc 10,30 A olduğundan PV girişi en az bu akımı ve panel gerilimini (Voc 22,1 V, soğukta daha yüksek) kaldırabilen bir cihaz seçin. 12 V aküde akü tarafı akım yaklaşık 15 A olur; 20 A MPPT yeterlidir. İki panel paralelde 30 A civarına çıkar, 40 A MPPT uygundur. PWM daha ucuzdur ancak panel geriliminin yaklaşık dörtte birini ısı olarak kaybeder.

Tek panel 100 Ah aküyü ne kadar sürede doldurur?

Varsayım: günde 4 saat tam güneş eşdeğeri ve %75 sistem verimi. Bu durumda panel günde yaklaşık 205 × 4 × 0,75 = 615 Wh üretir. 100 Ah'lik 12 V akünün depolama kapasitesi 1.200 Wh'tır; yarı boşalmış (%50) bir aküyü yaklaşık bir gün içinde doldurma mertebesindedir. Gerçek süre güneşlenmeye, açıya, gölgeye ve akü tipine bağlıdır.

Karavanda günlük tüketimi karşılar mı?

Örnek: 20 W LED aydınlatma 4 saat (80 Wh), 12 V kompresörlü buzdolabı ortalama 40 W × 8 saat (320 Wh), telefon ve dizüstü şarjı (100 Wh), toplam yaklaşık 500 Wh/gün. Aynı varsayımlarla tek 205 W panel günde yaklaşık 615 Wh ürettiğinden bu yükü karşılayabilir. Kışın, bulutlu havada veya gölgede üretim düşer; 2 panel veya daha büyük akü ile pay bırakmak iyi olur.

Teknede kullanılabilir mi?

Evet, anodize alüminyum çerçeve ve IP67 bağlantı kutusu deniz ortamına uygundur. Tuzlu hava konnektör ve kablo uçlarında zamanla korozyon yapabileceğinden bağlantıların periyodik kontrolü ve kabloların korunması önerilir.

Kablolar ve konnektörler dahil mi?

Panelin arkasında MC4 konnektörlü kablo çıkışları bulunur. Panelden şarj kontrol cihazına uzanacak ek kablo ve paralelleme için 4 mm solar kablo seti ile MC4 paralelleme konnektörü ayrıca gerekir.

Nakliye nasıl yapılır?

Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.

Bu sayfa için üretici datasheet'i bulunamamıştır. Teknik değerler ürün sayfasındaki teknik tablodan alınmıştır; tablodaki gerilim ve akım değerleri ile 205 W güç arasında küçük bir tutarsızlık olabileceğinden, kesin tasarımdan önce panel etiketini kontrol etmenizi öneririz.
