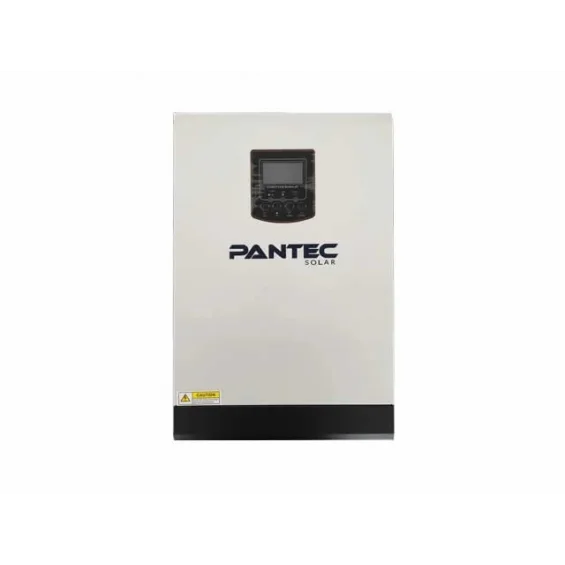

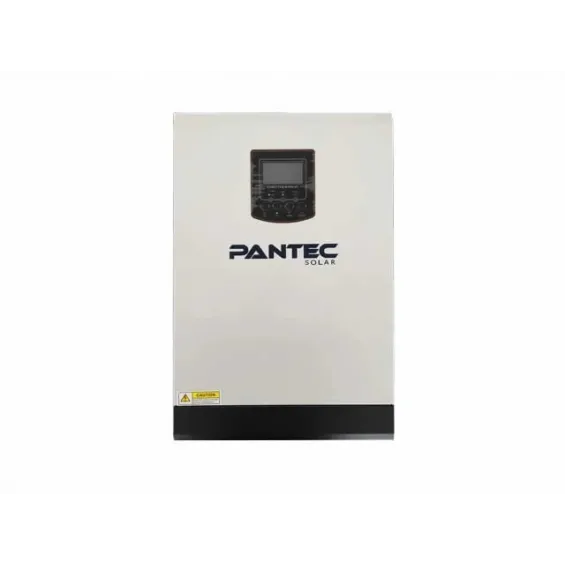

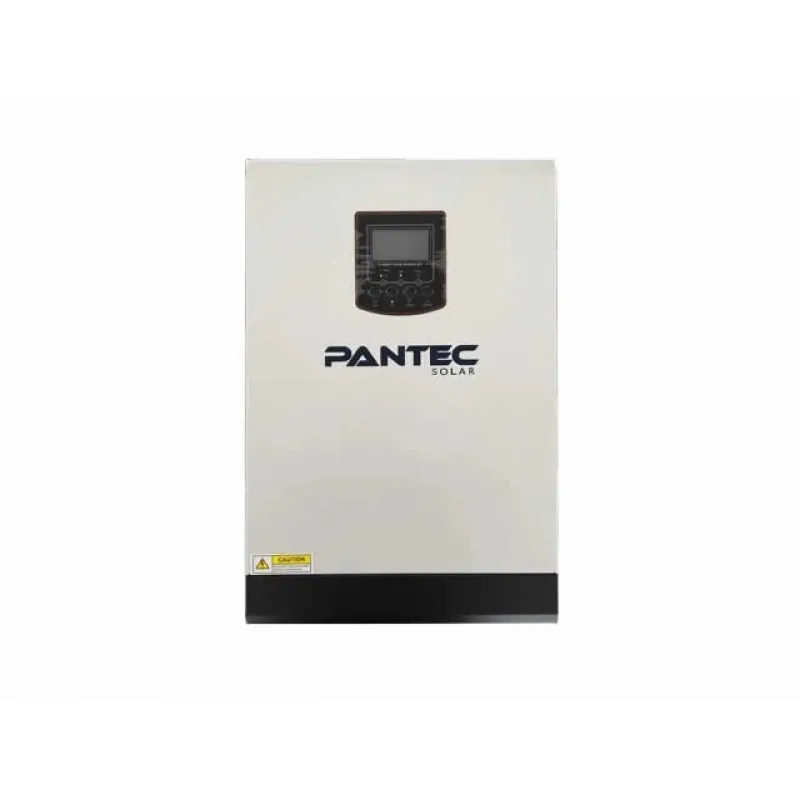

5KW 5000 Watt Tam Sinüs Akıllı İnverter 48V 80A MPPT Şarjlı İnverter

  • Ürün Kodu: MPS-V-5000-48
  • Marka: Pantec
  • %20indirim
    28.215 TL
    22.572 TL
    KARGO BEDAVA
    Havale/EFT ile Ödemelerde 21.895 TL
  • 2.280 TL 'den başlayan taksitlerle

Özellikler
Pantec Solar 5kW akıllı inverter, MPS-V diye de bilinen yeni nesil yüksek voltaj panel girişli solar inverter modelimizdir. 450VDC panel voltajı ile beslenebilir. 500V DC panel açık devre voltaj maksimum değerine kadar panel seri bağlantısı yapılabilir. Yani 60 hücreli 12 panel (42V Voc) seri olarak kullanılabilmektedir. MPPT 120V seviyesinde aktive olup sabah erken saatlerde devreye girmekte ve akşam geç saatlere kadar panellerden şarj voltajı üstünde gerilim elde edilebilmektedir. MPPT verimliliği >%98 seviyesindedir.

48V Akü grubu ile çalışır, aküsüz olarak da çalıştırılabilmektedir. Eşdeğer dört akünün seri bağlanması ve ihtiyaç varsa dörderli akü gruplarının paralel olarak eklenmesi şeklinde akü bağlantıları yapılır. Aküsüz kullanımda şebekeden bypass ve güneş varken panelden tüketim şeklinde çalışmaktadır. Panel – Akü – Şebeke öncelik ayarları ekrandan veya bilgisayar bağlantısı ile değiştirilebilmektedir.

2 yıl garantilidir. Cihaz servis hizmeti tarafımızdan organize edilmektedir. Yedek parçaları stoklarımızdadır.

LCD ekranında panellerden gelen voltaj, akım, akü voltajı ve şarj akımı, AC güç (watt ve akım olarak) anlık izlenebilir. Com bağlantısı ile bilgisayarınızda kayıt altına alarak da verileri takip edebilirsiniz.

ISO 9001, CE ve TSE belgeleri mevcuttur.

Fabrika çıkışlı olarak jel akü ile kullanıma uygundur. LCD ekrandan ayar değişikliği yaparak LiFePO4 (Lityum Demir Fosfat) veya Li-İon (Lityum İyon) akülerle de kullanıma uygundur.

Kurulum ve kullanım esnasında telefonla teknik destek alabilirsiniz.
Pantec 5kW MPPT İnverter Ürün Özellikleri

48V DC akü grubu voltajı – Aküsüz çalışabilme özelliği
Tam sinüs dalga formu
LCD ekran ile anlık sistem takibi ve kolay ayar değişikliği
Dahili 80A MPPT solar şarj regülatörü – 450V DC güneş paneli girişi
Güneş paneli – Akü – şebeke girişi öncelik ayarları değiştirilebilir
Aşırı yükleme, kısa devre ve derin deşarj koruma özelliği
Cold start – kademeli başlatma fonksiyonu
USB ve RS485 çıkışlar

Pantec 5 kW MPPT İnverter Teknik Özellikleri
Çıkış Gücü     5000W, Tam Sinüs, 230VAC
Demeraj Gücü     10000W
Verimlilik     > %94
Standby Tüketimi     35W
Transfer Süresi     10ms / 20ms
Akü Grup Gerilimi     48V DC
Şarj Gerilimi     54V DC
Şarj Kontrol Tipi     MPPT, 80A, 450V DC
Max Panel Volt     500V DC (Panel Voc)
Max Panel Gücü     5000W
MPPT Çalışma Aralığı     120 ~ 450 V DC
MPPT Verimliliği     > %98
Boyutlar     440 x 300 x 100 mm
Ağırlık     10 kg




İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.

AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
