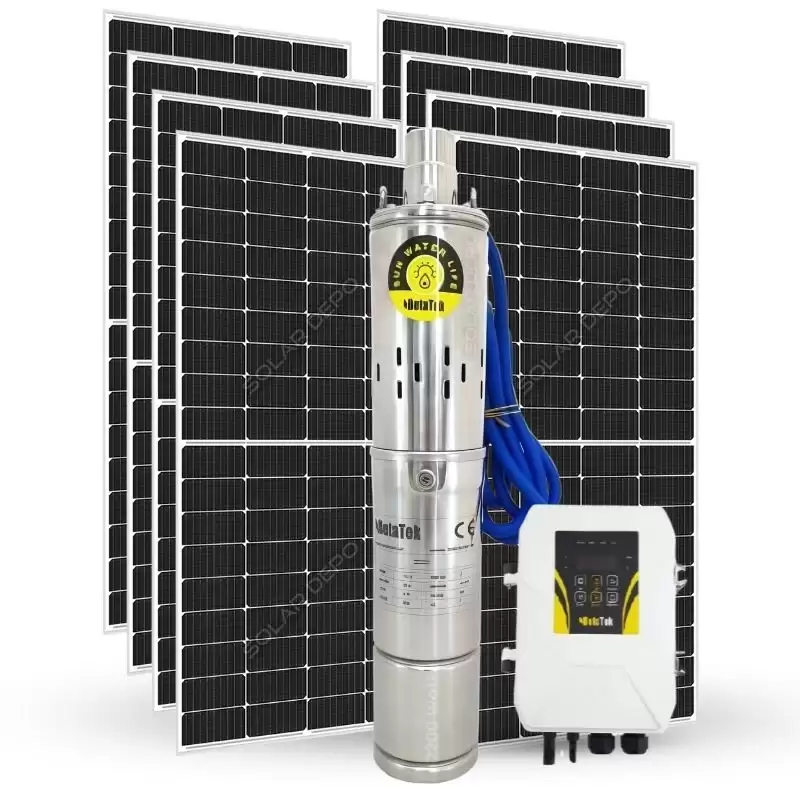

8 adet Güneş Paneli ile Çalışan 2200 Watt Sulama Paketi - Max.120 Metre - Max.11 Ton Su

  • Ürün Kodu: 4USH2200-125/11H
  • Marka: Hegel
  • %30indirim
    157.737 TL
    110.416 TL
    KARGO BEDAVA
    Havale/EFT ile Ödemelerde %3 İndirim
  • 11.548 TL 'den başlayan taksitlerle
Ürün stokta bulunmamaktadır.

8 adet Güneş Paneli ile Çalışan 2200 Watt Sulama Paketi - Max.120 Metre - Max.11 Ton Su

Bu paket, şebeke elektriği olmayan bir arazide derin kuyudan su çıkarmak için hazırlanmış aküsüz bir solar sulama setidir: 8 adet 450 W monokristal panel (3.600 Wp) ve MPPT sürücülü Hegel 2200 W AC/DC 4" dalgıç pompa (4USH2200-125/11H). Pompa en çok 120 m su yüküne basar ve en çok 11 m³/saat debi verir. Bu iki değer aynı anda olmaz: 11 m³/h 10 m'de, 120 m'de ise debi 1 m³/h'e düşer. Adındaki "11 ton" günlük değil saatlik en yüksek debidir. Verimli çalıştığı aralık 40–90 m su yüküdür.

  • Panel: 8 × 450 W Half Cut monokristal, seri bağlı, 3.600 Wp (seçenek: 8 × 550 W, 4.400 Wp)
  • Pompa: Hegel 4USH2200-125/11H, 4" fırçasız DC (BLDC),2.200 W, IP68
  • Debi ve su yükü: 10 m'de 11 m³/h · 40 m'de 8,0 · 70 m'de 5,5 · 90 m'de 3,5 · 120 m'de 1,0 m³/h
  • Sürücü: MPPT, DC 90–430 V (tam güç 300–430 V),AC 90–300 V girişi, kuru çalışma koruması, IP54
  • Günlük su (tahmin, 70 m, haziran): Ankara ≈ 36 m³ · Antalya ≈ 38 m³
  • Akü: yok; depolama yüzeydeki su deposu veya havuzdur
Kuyunuza uygun pompayı seçmek için teknik ekibimize danışın.
Sisteminizi birlikte boyutlandıralım; WhatsApp veya telefon hattımızdan ulaşabilirsiniz.
Ceviz bahçesinde zemine kurulmuş 8 güneş paneli, kuyu başında pompa sürücüsü, beton havuzu dolduran boru ve havuzdan ağaç çanaklarına salma sulama
Örnek kurulum: 8 panel kuyudaki pompayı çalıştırır, pompa beton havuzu doldurur, ceviz ağaçları havuzdan salma ile sulanır.

Sistem nasıl çalışır?

Solar pompa doğrudan tarlaya değil, yüzeydeki bir depoya veya havuza su basar. Sulama bu depodan, istediğiniz saatte damlama ya da salma (göllendirme, karık) yöntemiyle yapılır. Sistemde akü yoktur: pompa güneş varken çalışır, ışık arttıkça hızlanır, akşam durur. Gün boyunca biriken su, akünün yerini tutar.

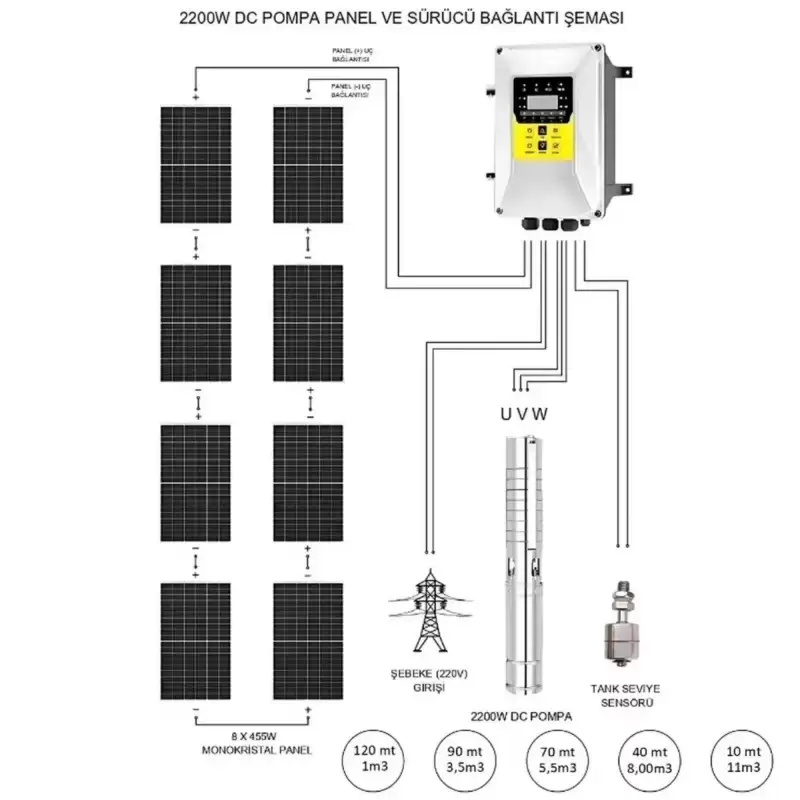

  1. Paneller: 8 panel seri bağlanır; dizinin çalışma gerilimi yaklaşık 334 V DC'dir.
  2. Sürücü (kontrol ünitesi): MPPT ile panelden en yüksek gücü çeker ve pompa motorunu besler. Bulutlu bir gün veya akşam saatleri için sürücüye 220 V şebeke girişi de bağlanabilir (AC 90–300 V). Şebeke bağlantısı pakete dahil değildir.
  3. Kuyudaki pompa: 4" dalgıç pompa suyu boru hattıyla yüzeye çıkarır.
  4. Havuz ve sulama: Havuzdaki seviye şamandırası sürücüye bağlanır; havuz dolunca pompa durur, seviye düşünce yeniden çalışır. Salma sulamada vana açılır ve su ağaç çanaklarına akar. Damlama hattı da aynı havuzdan, gerekirse ayrı bir yüzey pompasıyla beslenir.
8 adet 450 W panelin seri bağlanıp 3.600 Wp ve yaklaşık 334 V ile MPPT sürücüyü beslediği, 4 inç 2.200 W dalgıç pompanın yüzeydeki beton havuzu doldurduğu ve havuzdan salma sulama yapıldığı sistem şeması
Panel dizisi, MPPT sürücü, kuyudaki pompa, havuz ve salma sulama. Seviye şamandırası havuz dolunca pompayı durdurur.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.



Pompa seçiminde belirleyici olan kuyu derinliği değil, pompanın yenmesi gereken toplam su yüküdür:

Su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı

  • Kuyu derinliği: suyun kaldırıldığı derinlik, yani pompa çalışırken kuyudaki su seviyesi (dinamik seviye). Sondaj derinliği bundan fazladır; pompa bu seviyenin altında asılı durur.
  • Yatay boru uzunluğu ÷ 5: uzun yatay hatlarda borudaki sürtünme kaybı için pratik bir yaklaşım; her 5 m yatay boru yaklaşık 1 m yük ekler.
  • Kot farkı: kuyu başından suyun aktığı noktaya (havuzun giriş ağzına) olan dikey yükseklik. Havuz kuyudan aşağıdaysa bu değer küçülür.

Örnek: Pompa çalışırken su seviyesi 55 m, kuyudan havuza 100 m yatay boru ve havuz kuyu başından 5 m yukarıda olsun. Su yükü = 55 + 100 ÷ 5 + 5 = 80 m. Pompa tablosunda 70 m'de 5,5 m³/h, 90 m'de 3,5 m³/h; 80 m için doğrusal ara değer yaklaşık 4,5 m³/h. Haziranda Ankara'da ortalama bir günde bu, yaklaşık 30 m³ su eder (hesap, varsayımlar aşağıda).

Kuyu kesiti: 55 m su seviyesi, 100 m yatay boru (100 bölü 5 eşittir 20 m) ve 5 m kot farkı toplamı 80 m su yükü; Hegel 2200 W pompa bu yükte yaklaşık 4,5 metreküp saat verir
Örnek hesap: 55 + 20 + 5 = 80 m su yükü, yaklaşık 4,5 m³/h.

Pompa eğrisi: su yükü ve debi

Santrifüj dalgıç pompada su yükü arttıkça debi azalır. Aşağıdaki değerler, 8 panelle tam güçte çalışan pompa için paket ve pompa sayfalarındaki performans tablosundan alınmıştır.

Su yükü (m)10407090120
Saatlik debi (m³/h)11,08,05,53,51,0
Hegel 4USH2200-125/11H pompa eğrisi: 10 m'de 11 metreküp saat, 40 m'de 8, 70 m'de 5,5, 90 m'de 3,5 ve 120 m'de 1 metreküp saat; en yüksek su yükü 120 m, en yüksek debi 11 metreküp saat
Turuncu çizgi bu paketin pompası. Kesikli gri çizgi, aynı güçteki 200 m paketinin pompası (4USH2200-210/11H).

Eğri ne anlatıyor? 40–90 m arası bu pompanın verimli bölgesidir. 100 m'nin üzerinde debi hızla düşer: 120 m'de saatte yalnızca 1 m³ su gelir. Su yükünüz 100–120 m ise aynı 8 panelle çalışan 200 m paketinin pompası 120 m'de yaklaşık 4 m³/h verir. Ürün kodundaki "125" ve pompa sayfasındaki 125 m, pompanın en fazla daldırma derinliğidir; su yükü sınırı 120 m'dir.

Günde ne kadar su çıkar?

Günlük su miktarı; güneşlenme, su yükü ve mevsime bağlıdır. Tahminler PVGIS verisinden hesaplanmıştır ve ortalama bir günü gösterir: açık günlerde daha fazla, bulutlu günlerde daha az su çıkar. 1 m³ su yaklaşık 1 tondur.

ŞehirAyTam güç eşdeğeri (saat)40 m (m³/gün)70 m (m³/gün)90 m (m³/gün)
AnkaraNisan6,047,732,820,9
AnkaraHaziran6,652,436,022,9
AnkaraTemmuz7,156,939,124,9
AntalyaNisan6,451,335,222,4
AntalyaHaziran6,955,638,224,3
AntalyaTemmuz7,055,938,524,5
DiyarbakırNisan5,947,032,320,6
DiyarbakırHaziran6,955,237,924,1
DiyarbakırTemmuz6,955,338,024,2

Hesap varsayımları: PVGIS v5.3 aylık ortalama günlük üretim (1 kWp, optimum eğim, %14 sistem kaybı) × 3,6 kWp; gün içi üretim yarım sinüs profili; pompa en çok 2,2 kW çeker, panel gücü bunun %25'inin altındayken durur; kısmi güçte debinin orantısız düşmesi için 0,85 katsayısı. Kuyu verimi (kuyunun saatte verebildiği su),boru çapı ve kirlilik sonucu değiştirir. Mevcut eski tablolardaki "günlük debi" değerleri saatlik debinin 10 saatle çarpımıdır; bu hesap daha temkinlidir.

70 m su yükünde mart–ekim arası günlük su tahmini: Ankara 28,2 ile 39,1, Antalya 30,1 ile 38,5 metreküp; haziranda 40, 70 ve 90 m için şehir tablosu
70 m su yükünde sulama sezonu boyunca günlük su tahmini, Ankara ve Antalya.

Paket içeriği

AdetÜrünNot
8Venta 450 W Half Cut monokristal güneş paneliVarsayılan. "Panel Seçimi" ile 550 W Half Cut panel seçilebilir.
1Hegel 2200 W AC/DC solar dalgıç pompa 4USH2200-125/11HMPPT sürücü (kontrol ünitesi) ile birlikte
1 setPompa aksesuarlarıTank seviye kontrolü ve şamandırası, askı pimleri, bağlantı vidaları, teflon bant, elektrikçi bandı
1 setSolar kablo seti ve MC4 konnektörleriPaneller ile sürücü arası

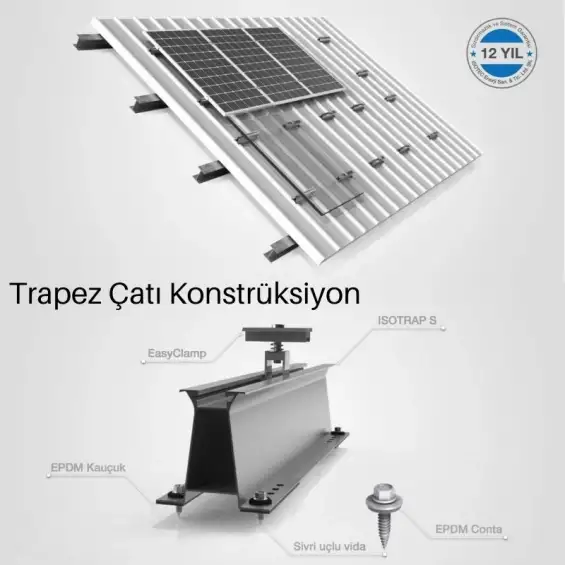

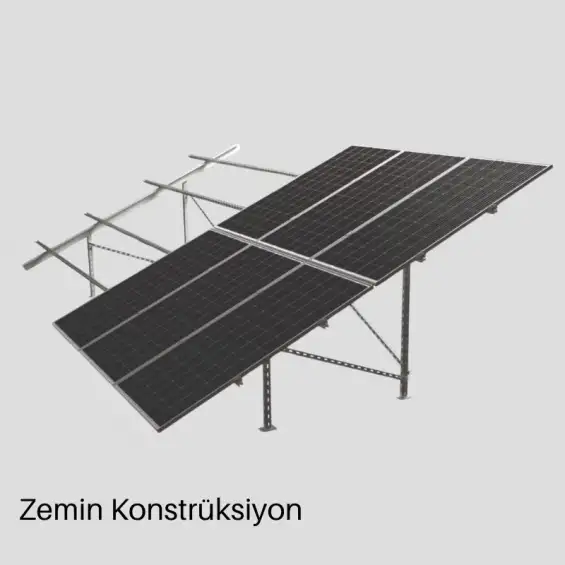

SeçenekKonstrüksiyon"Konstrüksiyon Seçimi" ile trapez çatı veya zemin konstrüksiyonu
Dahil değil3×6 mm² yassı TTR pompa kablosuKuyu derinliğine göre metrajla ayrıca alınır

Teknik özellikler

Pompa tipi4" (101,6 mm) AC-DC dalgıç santrifüj pompa, fırçasız DC motor (BLDC)
Motor gücü2.200 W
En yüksek debi (Qmax)11 m³/h (10 m su yükünde)
En yüksek su yükü (Hmax)120 m (1,0 m³/h)
En fazla daldırma derinliği125 m
Çıkış çapı2" (pompa sayfasında 1,25" / 2")
Koruma sınıfıPompa IP68, kontrol ünitesi IP54
DC çalışma gerilimi90–430 V; tam güç için Vmp 300–430 V
AC çalışma gerilimi90–300 V
Önerilen panel gücü2.860 W üzeri
Sürücü fonksiyonlarıMPPT, yumuşak başlangıç, kuru çalışma koruması, ayarlanabilir hız, hatalı kablolama, aşırı/düşük gerilim, aşırı yük, aşırı akım, faz kaybı ve yüksek sıcaklık koruması
Çalışma şartlarıSu sıcaklığı ≤ 35 °C, pH 6,5–8,0; kontrol ünitesi en çok 60 °C
MalzemePaslanmaz çelik gövde, NSK rulmanlı mekanik salmastra

Kaynak: paket ve pompa ürün sayfalarındaki teknik tablolar. Üretici datasheet'i (PDF) yayımlanmamıştır.

Panel ve sürücü uyumu

Kontrol8 × 450 W (varsayılan)8 × 550 W (seçenek)
Dizi gücü / önerilen 2.860 W3.600 Wp (%126)4.400 Wp (%154)
Dizi Vmp / tam güç penceresi 300–430 V≈ 334 V, pencere içindeEtiket değeriyle kontrol edilmeli
Dizi Voc (STC)≈ 392 VEtiket değeriyle kontrol edilmeli
Dizi akımı (2.200 W'ta)≈ 6,6 A (panel Imp 10,91 A)Panel akımının altında

Panel gücünün pompa gücünden yüksek tutulması bilinçli bir seçimdir: sabah ve akşam saatlerinde pompa daha erken tam devire ulaşır. Dikkat edilecek tek nokta soğuk sabahlardır. Panel açık devre gerilimi soğukta yükselir; -10 °C'de 8 panelin Voc değeri yaklaşık 433 V olur (hesap, üretici sıcaklık katsayısı vermediği için -%0,30/°C varsayıldı). Bu, yayımlanan 430 V çalışma üst sınırının biraz üzerindedir. Çok soğuk bölgelerde kurulumdan önce sürücü etiketindeki en yüksek giriş gerilimini kontrol edin. 550 W seçeneğinde listelenen Voc ve Vmp değerleri 450 W modelle aynı yazılmıştır; panel etiketindeki değerle hesaplanmalıdır.

Kurulum notları

  • Pompa derinliği: Pompa, çalışırken düşen su seviyesinin altında asılı olmalı ve 125 m'den derine indirilmemelidir. Kuru çalışma koruması sürücüdedir; su seviyesi düşerse pompayı durdurur.
  • Kablo: Pompa kablosu pakete dahil değildir. Paket için 3×6 mm² yassı TTR kablo önerilir; metraj = pompa derinliği + kuyu başından sürücüye mesafe.
  • Kuyu verimi: Kuyunun saatlik verimi pompa debisinden düşükse su seviyesi iner. Kuyu verimini bilmiyorsanız sondajcıdan alın.
  • Havuz: Havuz veya depo, en az bir günlük sulama ihtiyacını alacak büyüklükte seçilmelidir. Seviye şamandırası sürücüye bağlanır.
  • Su kalitesi: Su sıcaklığı 35 °C'yi, pH aralığı 6,5–8,0'ı aşmamalıdır. Kumlu kuyularda pompanın tabana değmemesine dikkat edin.
  • Paneller: Güneye bakan, gölgesiz bir yere, paket seçeneğindeki zemin veya çatı konstrüksiyonu ile kurulur. Sürücü güneş ve yağmurdan korunan bir noktaya monte edilmelidir (IP54).

Diğer solar pompa paketleriyle karşılaştırma

PaketPanelEn yüksek su yüküEn yüksek debi120 m'de debi
Bu paket: Hegel 2200 W, 4USH2200-125/11H8 × 450 W120 m11 m³/h1,0 m³/h
Hegel 2200 W, 200 m paketi8 panel200 m11 m³/h≈ 4 m³/h
Hegel 2200 W, 50 m paketi8 panel50 m35 m³/hbasmaz
Hegel 1500 W, 110 V paketi4 × 450 W110 m7,5 m³/hbasmaz

Değerler ürün adlarından ve ürün sayfalarındaki pompa tablolarından alınmıştır. 200 m paketi için 120 m değeri o pompanın tablosundandır.

Kısaca: su yükünüz 40–90 m ise bu paket, 8 panelle en dengeli seçenektir. Su yükü 50 m'nin altındaysa ve çok su gerekiyorsa 50 m paketi saatte üç kata yakın su verir. 100 m'nin üzerindeki kuyularda 200 m paketi daha uygundur. Tüm seçenekler için solar DC pompa setleri sayfasına bakabilirsiniz.

Nerelerde kullanılır?

Şebekeden uzak ceviz, badem, zeytin ve meyve bahçelerinde havuzdan salma veya damlama sulama; hayvancılık işletmelerinde içme suyu deposunu doldurma; yayla ve bağ evlerinde kullanma suyu temini. Pompayı ayrı almak isterseniz solar dalgıç pompalar ve dalgıç pompa sürücüleri sayfalarına, panel dizisi koruması için DC devre kesici ve sigortalara bakabilirsiniz.

Sıkça sorulan sorular

Adındaki "Max.11 Ton Su" günlük mü?

Hayır, saatlik en yüksek debidir: 10 m su yükünde 11 m³/h. Günlük miktar su yüküne ve güneşe bağlıdır; örneğin 70 m'de haziranda ortalama bir günde Ankara'da yaklaşık 36 m³, Antalya'da yaklaşık 38 m³ su çıkar (tahmin).

Kuyum 120 m derinlikte, bu paket yeterli mi?

Su yükü 120 m'yi bulursa pompa saatte yalnızca 1 m³ verir; yatay boru ve kot farkı eklendiğinde sınır aşılabilir. Bu derinlikte 200 m paketi daha uygundur. Önce yukarıdaki araçla su yükünüzü hesaplayın; kuyu derinliği değil, pompa çalışırken ölçülen su seviyesi esas alınır.

Akü olmadan gece sulama yapabilir miyim?

Evet. Pompa gündüz havuzu doldurur; sulamayı havuzdan, akşam veya gece de yapabilirsiniz. Salma sulamada su havuzdan kendi ağırlığıyla akar. Damlamada havuz yeterince yüksekte değilse ayrı bir yüzey pompası gerekebilir.

Bulutlu havada ne olur?

Işık azaldıkça pompa yavaşlar, çok kapalı havada durabilir. Sürücü 90–300 V AC girişine de sahiptir; şebeke bağlantınız varsa bu günlerde pompayı şebekeden çalıştırabilirsiniz.

Pompa kuyuda suyu bitirirse zarar görür mü?

Sürücüde kuru çalışma koruması vardır; su kesildiğinde pompayı durdurur. Yine de kuyu veriminin pompa debisine uygun olması gerekir.

450 W yerine 550 W panel seçmeli miyim?

450 W panellerle dizi 3.600 W'tır ve önerilen 2.860 W'ı zaten aşar. 550 W seçeneği sabah-akşam ve bahar aylarında daha uzun tam güç sağlar. Soğuk iklimde panel etiketindeki Voc değeriyle sürücü giriş sınırı kontrol edilmelidir.

Hangi kabloyu, kaç metre almalıyım?

3×6 mm² yassı TTR kablo; uzunluk pompa asma derinliği ile kuyu başından sürücüye olan mesafenin toplamı kadar, birkaç metre payla.

Kaç dönüm sulanır?

Bitkinin su ihtiyacına ve sulama yöntemine bağlıdır. Örnek: ağaç başına günde 100 litre damlama ile, 70 m su yükünde haziranda günde ≈ 36 m³ su yaklaşık 360 ağaca yeter (hesap). Salma sulamada aynı su daha az alana yeter.
