4 adet Güneş Paneli ile Çalışan 110 Volt Sulama Paketi - Max.110 Metre - Max.7.5 Ton Su

4 adet Güneş Paneli ile Çalışan 110 Volt Sulama Paketi - Max.110 Metre - Max.7.5 Ton Su

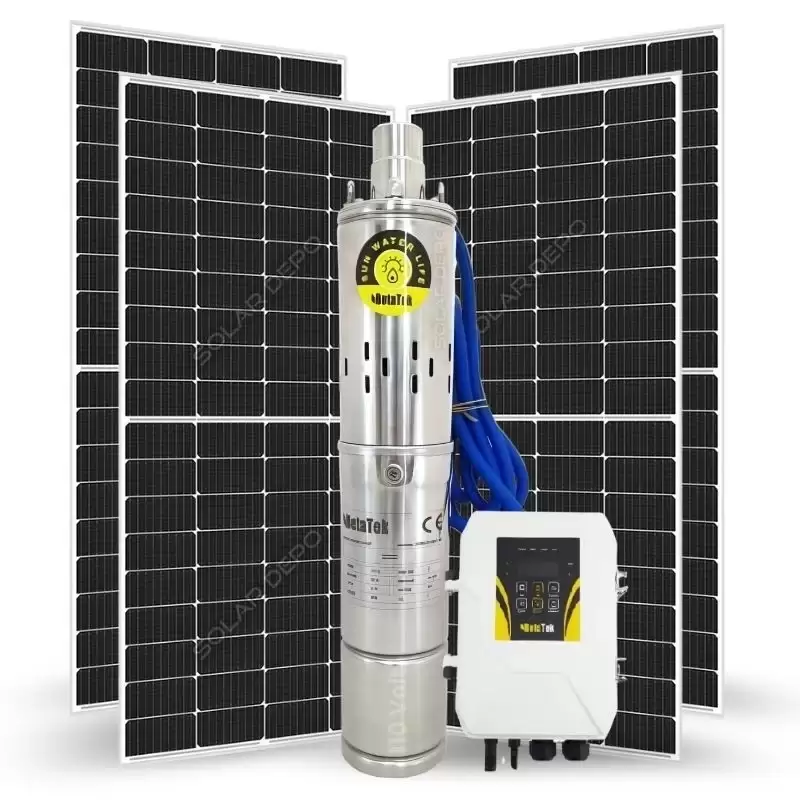

Bu paket, şebeke elektriği olmayan bahçe, tarla ve meralarda kuyudan güneş enerjisiyle su çıkarmak için hazırlanmış aküsüz bir sistemdir: 4 × 450 W monokristal panel (1,8 kWp) ve MPPT sürücülü Hegel 110 V 1500 W 4" DC dalgıç pompa (4US1500-115/7.5E). Pompa, su yükü düşükken saatte 7,5 m³'e kadar, 110 m su yükünde ise saatte yaklaşık 1 m³ su basar. En sık yanlış anlaşılan nokta şudur: "Max.110 Metre" ile "Max.7.5 Ton" aynı anda gerçekleşmez. Su ne kadar yükseğe basılırsa debi o kadar düşer.

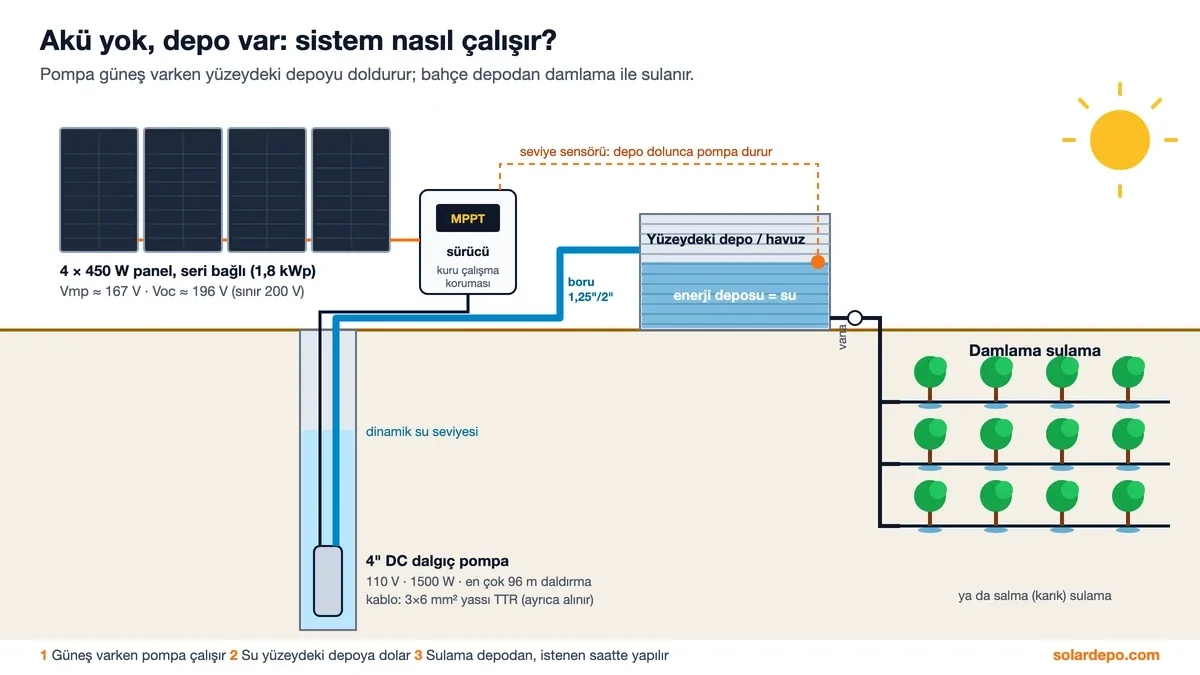

Sistem nasıl çalışır?

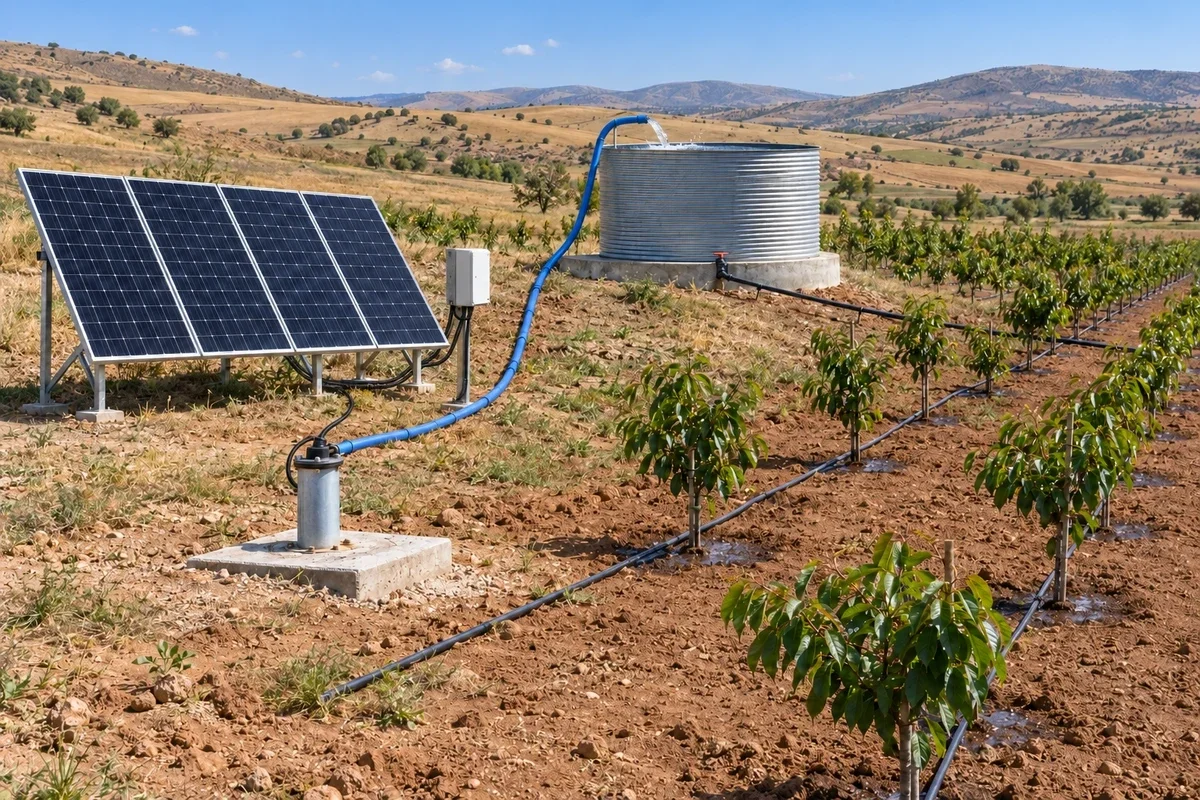

Güneş enerjili dalgıç pompa doğrudan bahçeye su basmak için değil, yüzeydeki bir depoyu veya havuzu doldurmak için kurulur. Sulama bu depodan ya da havuzdan yapılır. Sistemde akü yoktur; enerjiyi depolamak yerine suyu depolarsınız.

1. Güneş varken pompa çalışır. Paneller doğru akım üretir, MPPT sürücü bu gücü pompa motoruna uygun hale getirir. Işık arttıkça pompa hızlanır ve debi yükselir; sabah ve akşam debi düşer, gece pompa durur.
2. Su yüzeydeki depoya veya havuza dolar. Galvaniz ya da plastik bir depo, geomembran kaplı bir havuz veya beton bir sarnıç kullanılabilir. Depoya konan seviye sensörü (bağlantı şemasındaki tank seviye girişi) depo dolunca pompayı durdurur, su boşa taşmaz.
3. Sulama depodan yapılır. Bahçe, sera veya tarla depodan damlama sulama ya da salma (karık) sulama ile sulanır. Depo yüksek bir noktadaysa su cazibeyle akar; değilse depodan sonra küçük bir hidrofor veya ayrı bir yüzey pompası kullanılır. Böylece sulamayı güneşin olmadığı saatlerde, akşam veya sabah erken de yapabilirsiniz.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

Pompa seçerken bakılan değer "su yükü"dür (toplam basma yüksekliği). Pratik hesap şöyledir:

• Kuyu derinliği: suyun kuyudan yukarı çıkarılacağı dikey mesafe (pompanın asıldığı derinlik).
• Yatay boru uzunluğu ÷ 5: boru içindeki sürtünme kaybının pratik karşılığı; her 5 m yatay boru yaklaşık 1 m su yükü ekler.
• Kot farkı: kuyu başından suyun aktığı noktaya (depo girişi) kadar olan dikey yükseklik. Depo kuyu başından aşağıdaysa bu değer sıfır alınır.

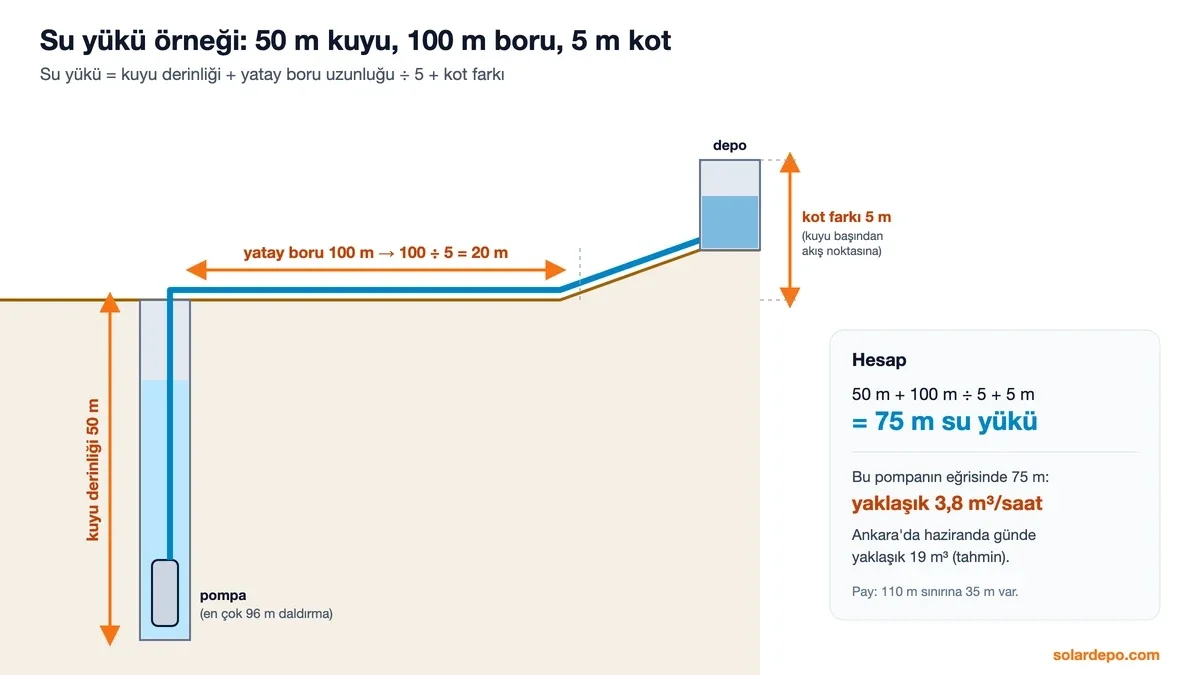

Bu pompa için örnek: 50 m kuyu, depoya 100 m yatay boru ve kuyu başından 5 m yukarıda bir depo düşünelim. Su yükü = 50 + 100 ÷ 5 + 5 = 75 m. Pompa eğrisinde 75 m'ye karşılık gelen debi yaklaşık 3,8 m³/saat'tir; Ankara'da haziran ayı için bu, günde yaklaşık 19 m³ su demektir (aşağıdaki hesap yöntemiyle). 110 m sınırına 35 m pay kalır.

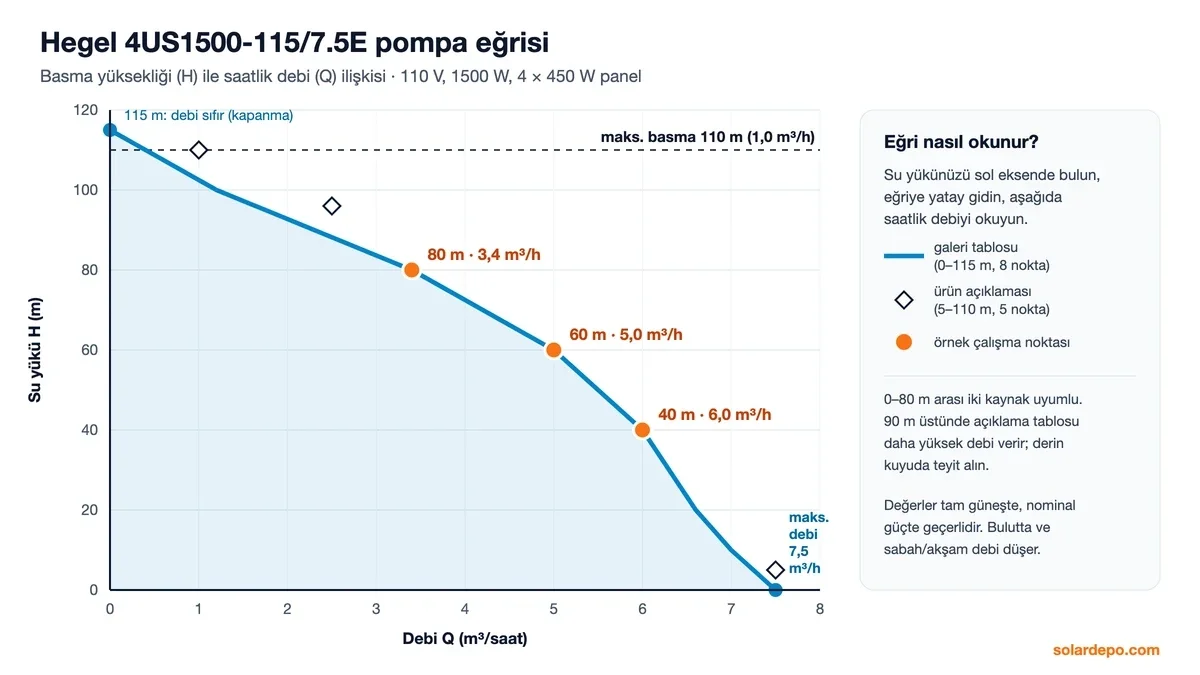

Pompa eğrisi: hangi yükseklikte ne kadar su?

Aşağıdaki grafik pompanın basma yüksekliği ile saatlik debisi arasındaki ilişkiyi gösterir. Çizgi, ürün galerisindeki 110 V-115 m pompa tablosundan (8 nokta); baklava işaretleri ürün açıklamasındaki tablodan (5 nokta) alınmıştır.

Kaynak: ürün galerisindeki pompa tablosu (başlığı "110V-115M") ve ürün açıklamasındaki basma–debi tablosu. Kablo kesiti galeri tablosundan alınmıştır. 90 m üstünde iki tablo farklı debi verir (örneğin 96 m'de açıklamaya göre 2,5, galeri tablosuna göre yaklaşık 1,6 m³/h); bu aralıkta çalışacak kuyular için teknik ekibimizden teyit alın.

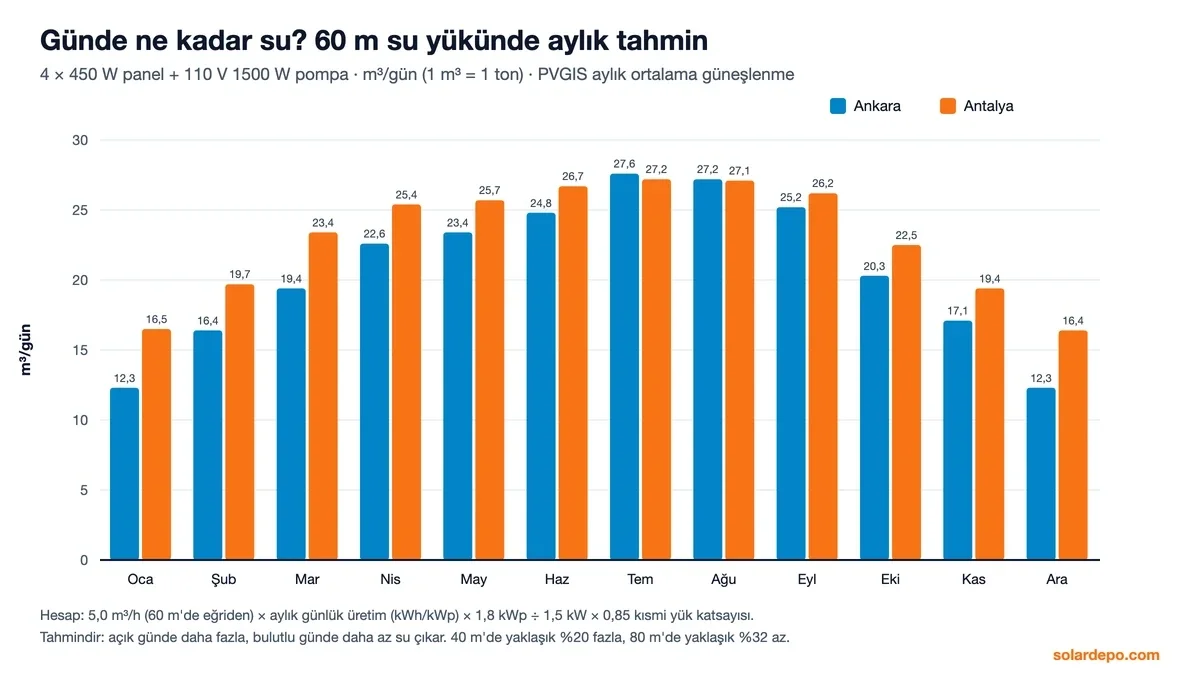

Günde ne kadar su çıkar?

Pompanın saatlik debisi güneşin gücüne bağlıdır. Aşağıdaki tahmin, PVGIS'in (Avrupa Komisyonu güneş verisi, sürüm 5.3) şehir bazlı aylık ortalama üretim değerleriyle yapılmıştır.

Hesap: günlük su = saatlik debi × eşdeğer tam debi saati. Eşdeğer saat = PVGIS aylık ortalama günlük üretim (kWh/kWp; optimum eğim, %14 sistem kaybı) × 1,8 kWp ÷ 1,5 kW × 0,85. 0,85, pompanın sabah ve akşam düşük ışıkta tam hıza çıkamamasını hesaba katan varsayımsal bir katsayıdır. 450 W panel seçeneği için hesaplanmıştır. Açık bir günde daha fazla, bulutlu günde daha az su çıkar. 1 m³ su = 1 ton.

Paket içeriği

Boru, depo, seviye sensörü kablosu ve sulama malzemeleri (damlama hattı, vana, filtre) pakete dahil değildir.

Teknik özellikler

Pompa: Hegel 4US1500-115/7.5E

Sürücü (kontrolör)

Kaynak: paket ve pompa ürün sayfalarındaki teknik bilgiler. Pompanın ayrı bir üretici datasheet'i sayfada yayımlanmamıştır.

Panel ve sürücü uyumu

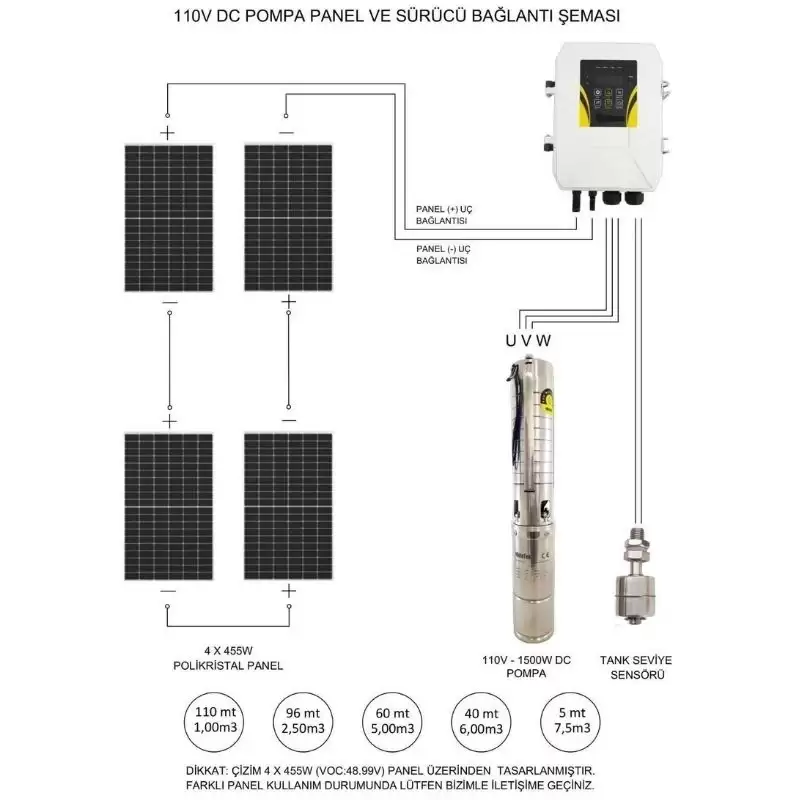

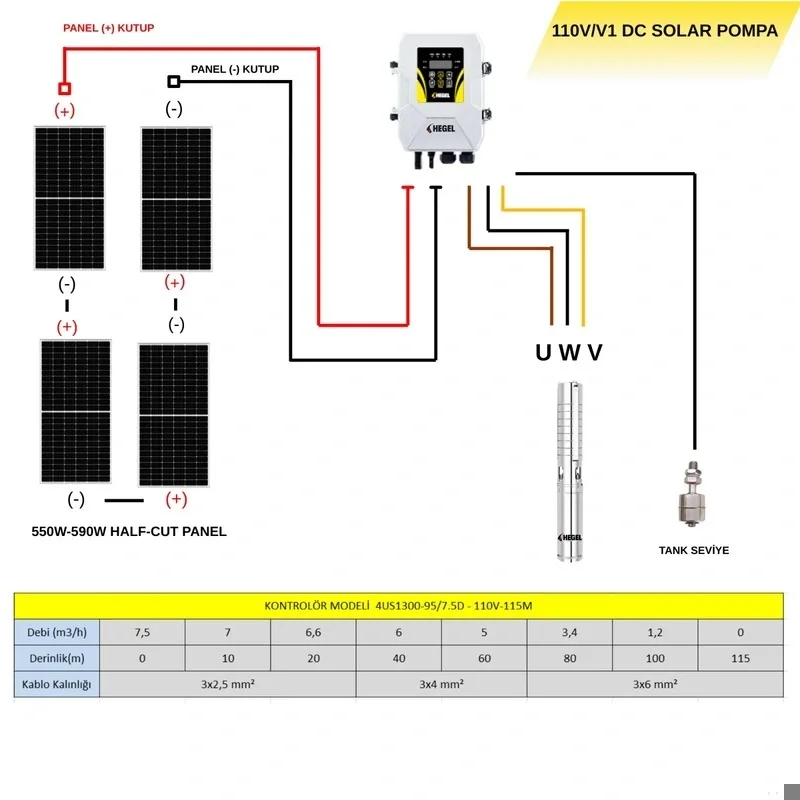

• Gerilim penceresi: 4 panel seri bağlanır (bağlantı şeması). 450 W panelin Vmp değeri 41,72 V olduğundan dizi gerilimi 4 × 41,72 = 166,9 V'tur; sürücünün 110–192 V çalışma aralığının içindedir.
• Açık devre gerilimi: 4 × 48,99 V = 196,0 V (STC). Sürücü sınırı 200 V olduğundan pay yalnızca 4 V'tur. Panel gerilimi soğukta yükselir; panelin sıcaklık katsayısı yayımlanmadığı için genel bir -0,30 %/°C varsayımıyla -10 °C'de dizi Voc değeri yaklaşık 216 V olur. Soğuk iklimlerde kurulum öncesinde teknik ekibimize danışın; diziye beşinci panel eklemeyin.
• Güç: 4 × 450 W = 1.800 Wp, üreticinin önerdiği 1.950 W'ın yaklaşık %92'sidir; pompa yalnızca en güçlü güneşte tam güce yaklaşır. 550 W panel seçeneği 2.200 Wp eder ve öneriyi karşılar, gün içinde tam debide çalışılan süreyi uzatır. 550 W panelin Voc değeri etiketinden kontrol edilmelidir: dört panelde toplam 200 V'u geçmemesi için panel başına en çok 50 V olmalıdır.

Kurulum notları

• Pompa en çok 96 m derinliğe daldırılabilir. Pompa, en düşük (dinamik) su seviyesinin altında kalacak şekilde asılmalı, kuyu dibine oturtulmamalıdır.
• Pompa kablosu kesiti su yüküne göre seçilir: 20 m'ye kadar 3×2,5 mm², 40–60 m'de 3×4 mm², 80 m ve üstünde 3×6 mm². Paket sayfasında önerilen kablo 3×6 mm² yassı TTR'dir.
• Sürücüdeki kuru çalışma koruması kuyuda su azalınca pompayı durdurur. Depoya bağlanan seviye sensörü ise depo dolunca pompayı durdurur.
• Sürücüyü doğrudan güneş ve yağmur almayan, havadar bir yere monte edin; en yüksek çalışma sıcaklığı 60 °C'dir.
• Paneller güneye bakmalı ve gün boyu gölgede kalmamalıdır.
• Su sıcaklığı 35 °C'yi, pH değeri 6,5–8,0 aralığını aşmamalıdır.

Benzer paketlerle karşılaştırma

Değerler ilgili paket sayfalarındaki basma–debi tablolarından alınmıştır; "yaklaşık" değerler iki tablo noktası arasında doğrusal ara değerdir. Kısa özet: 80 m'ye kadar su yükünde bu paket aynı panel sayısıyla 96 V paketten daha fazla su verir; 110 m'yi aşan derin kuyularda 200 m paketi, daha çok su gereken yerlerde 8 panelli 2200 W paketi uygundur.

Nerelerde kullanılır?

• Meyve bahçesi, bağ ve zeytinlikte depodan damlama sulama
• Sebze bahçesi ve seralarda günlük sulama suyu
• Mera ve ağıllarda hayvan içme suyu deposunu doldurma
• Şebekesi olmayan bağ evleri ve yaylalarda kullanma suyu (dalgıç pompalı bağ evi paketleri)

Uyumlu ürünler ve bağlantılar

• Diğer güneş enerjili pompa setleri: Solar DC pompa setleri · Solar yüzey pompa setleri
• Yalnız pompa veya yedek sürücü: Solar dalgıç pompalar · Dalgıç pompa sürücüleri
• Kablolar: 3×6 mm² yassı TTR kablo · Solar kablo

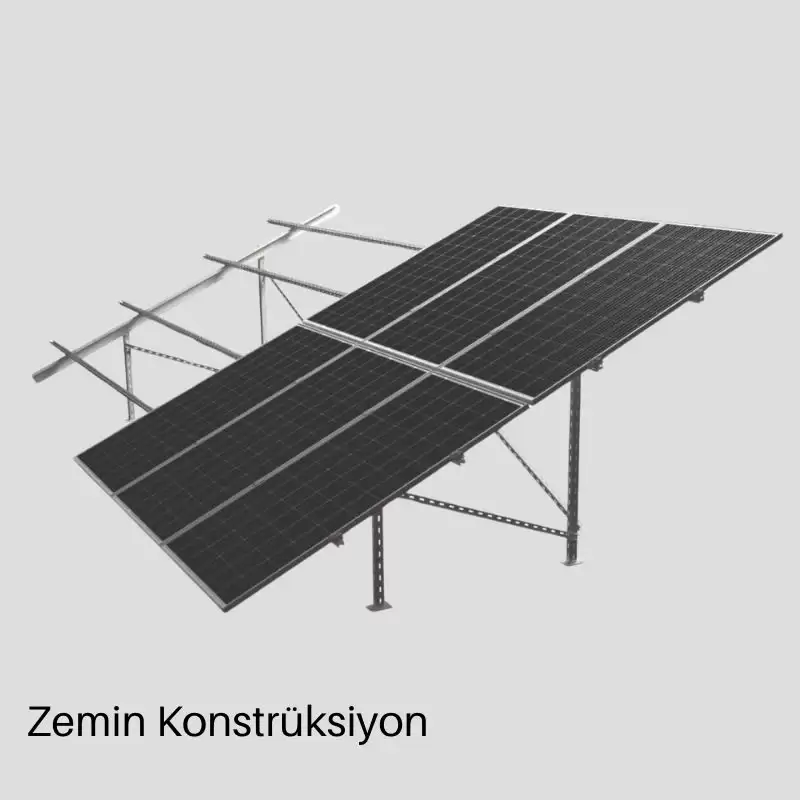

• Montaj: Panel montaj sistemleri
• Ek panel: Half Cut güneş panelleri
• Güneş enerjisi ihtiyacınızı hesaplamak için: Solar sistem hesaplama aracı

Sıkça sorulan sorular

"Max.110 Metre" ve "Max.7.5 Ton" aynı anda olur mu?

Hayır. 7,5 m³/h (saatte 7,5 ton) su yükü sıfıra yakınken elde edilir. Su yükü arttıkça debi düşer: 40 m'de 6,0, 60 m'de 5,0, 80 m'de 3,4 m³/h, 110 m'de yaklaşık 1,0 m³/h. Kendi su yükünüzü yukarıdaki araçla hesaplayıp pompa eğrisinden debiyi okuyun.

Akü olmadan gece su alabilir miyim?

Pompa yalnızca güneş varken çalışır. Gece veya akşam su kullanmak için gündüz yüzeydeki bir depoyu ya da havuzu doldurursunuz; sulama ve kullanım bu depodan yapılır. Depo, bu sistemde akünün yerini tutar ve bakım gerektirmez.

Bulutlu havada pompa çalışır mı?

MPPT sürücü düşük ışıkta pompayı daha yavaş çalıştırır, bu nedenle debi azalır. Çok kapalı havada su yükü yüksekse pompa yeterli basınca ulaşamayabilir.

Kaç dönüm sulayabilirim?

Bu, ürüne ve sulama yöntemine bağlıdır. Örnek varsayım: damlama sulamada yaz aylarında meyve bahçesi için dönüm başına günde 2–3 m³ su gerekiyorsa, 60 m su yükünde günde yaklaşık 25 m³ ile 8–12 dönüm sulanabilir. Salma sulama çok daha fazla su harcadığı için alan küçülür. Kesin hesap için ürün, toprak ve iklim bilgisiyle teknik ekibimize danışın.

Kuyum 120 m, bu paket uygun mu?

Su yükü 110 m'yi aşıyorsa bu pompa su veremez; 115 m'de debisi sıfıra iner. Ayrıca pompa en çok 96 m derinliğe daldırılabilir. Daha derin kuyular için 200 m'ye kadar basan 110 V paketi inceleyin.

550 W panel seçeneği ne kazandırır?

Panel gücü 1.800 Wp'den 2.200 Wp'ye çıkar ve üreticinin önerdiği 1.950 W'ın üstüne geçer. Pompa sabah daha erken tam debiye ulaşır, akşam daha geç düşer; günlük su miktarı artar. Pompanın en yüksek debisi ve basma yüksekliği değişmez.

Pompa kablosu pakete dahil mi?

Hayır. Kablo uzunluğu kuyu derinliğine göre değiştiği için 3×6 mm² yassı TTR kablo metrajına göre ayrıca alınır. Kablo, pompanın asılacağı derinliğe kuyu başından sürücüye kadar olan mesafe eklenerek hesaplanır.

Pompa kuyuda su biterse yanar mı?

Sürücüde kuru çalışma koruması vardır; kuyuda su azalınca pompa durdurulur. Yine de pompayı dinamik su seviyesinin yeterince altına asmak ve kuyunun verdiği suyu bilmek gerekir.
