4 Adet Güneş Paneli ile Çalışan Hegel 110 Volt Dc Pompalı Sulama Paketi - Max.200 Metre - Max.4.5 Ton Su

4 Adet Güneş Paneli ile Çalışan Hegel 110 Volt Dc Pompalı Sulama Paketi - Max.200 Metre - Max.4.5 Ton Su

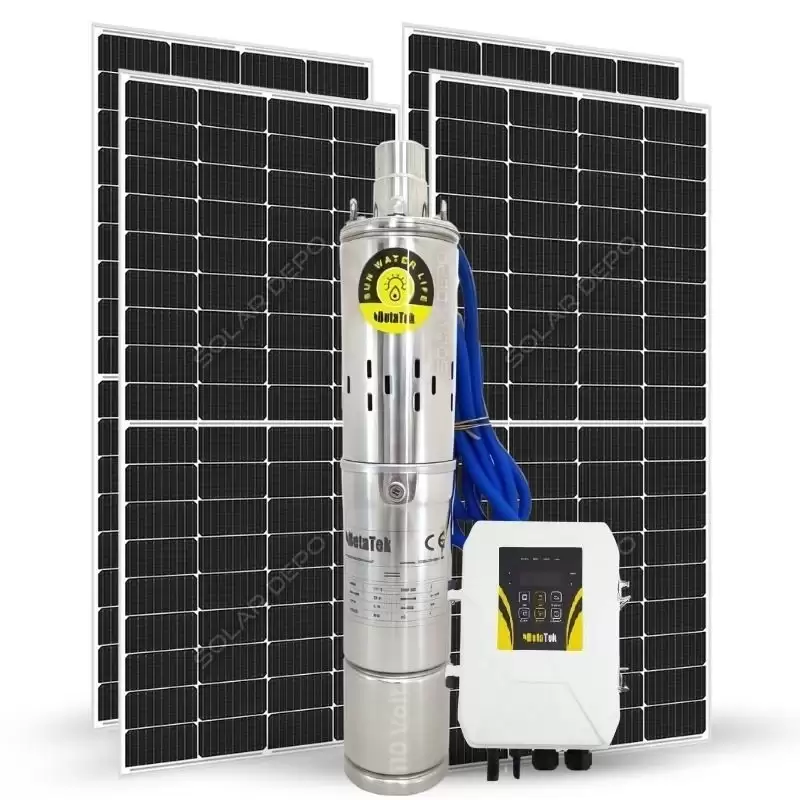

Bu paket, şebeke elektriği olmayan ve suyun derinden çıkarılması gereken bağ, bahçe, tarla ve meralar için hazırlanmış aküsüz bir güneş enerjili pompa sistemidir: 4 × 450 W monokristal panel (1,8 kWp) ve harici MPPT sürücülü Hegel V2 110 V 1500 W 4" DC dalgıç pompa (4US1500-203/4.5E). Pompa, düşük su yükünde saatte 4,5 m³'e kadar su verir ve 200 m su yüküne kadar basar. Ürün adındaki "4.5 Ton Su" günlük değil, saatlik en yüksek debidir; günlük miktar güneşe ve su yüküne göre değişir. Bu pompa çok su değil, derinden su çıkarmak için tasarlanmıştır: 100 m'de bile yaklaşık 3 m³/h verir.

Sistem nasıl çalışır?

Güneş enerjili pompa, sulamayı doğrudan yapmaz. Pompa kuyudan aldığı suyu yüzeydeki bir depoya veya havuza basar; sulama bu depodan veya havuzdan, damla (damlama) ya da salma yöntemiyle yapılır. Sistemde akü yoktur: pompa güneş olduğu sürece çalışır, akşam durur. Enerjiyi biriktiren akü yerine suyu biriktiren depo vardır. Böylece sulamayı güneşin olmadığı saatlerde de, istediğiniz basınçla ve debiyle yapabilirsiniz.

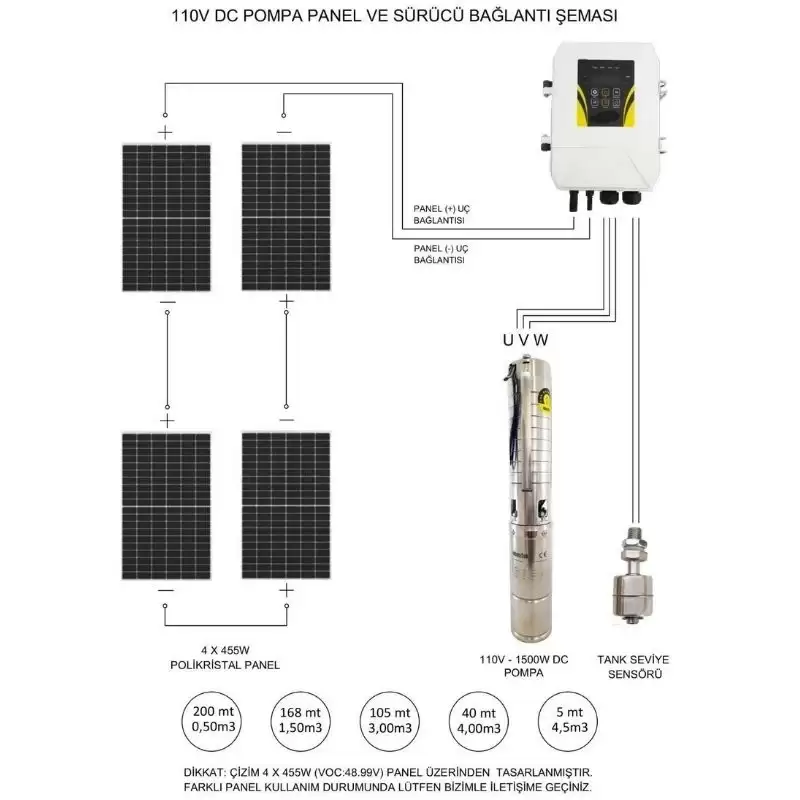

1. Dört panel seri bağlanır; dizinin çalışma gerilimi ≈166,9 V'tur (sürücünün kabul ettiği aralık 110–192 V).
2. MPPT sürücü, panelden gelen gücü izler ve pompanın hızını güneşe göre ayarlar. Sabah düşük devirle başlar, öğlen tam güce yaklaşır.
3. Pompa kuyuda dinamik su seviyesinin altında çalışır ve suyu basma borusuyla depoya veya havuza çıkarır.
4. Depoya takılan tank seviye sensörü (şamandıra) sürücüye bağlanır; depo dolunca pompa durur, seviye düşünce yeniden çalışır.
5. Sulama depodan yapılır: tepedeki depodan damla hatlarına kendi akışıyla, ya da havuzdan salma ile tarlaya.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

Pompa seçerken bakılacak değer kuyu derinliği değil, pompanın yenmesi gereken toplam yüksekliktir: su yükü. Hesap aracı ve bu sayfadaki örnekler aynı pratik formülü kullanır:

Kot farkı, kuyu başından suyun aktığı noktaya (depo girişi veya havuz kenarı) kadar olan dikey yüksekliktir. Yatay boru uzunluğunun beşte biri, borudaki sürtünme kaybını yaklaşık olarak hesaba katar.

Örnek: 120 m derinlikteki bir kuyudan 150 m yatay boruyla, kuyu başından 10 m yüksekteki bir depoya su basılsın. Su yükü = 120 + 150 ÷ 5 + 10 = 160 m. Pompa eğrisine göre bu pompa 160 m'de saatte 1,6 m³ verir; haziranda Ankara koşullarında bu günde yaklaşık 6,1 m³ eder (hesap). 200 m sınırına 40 m pay kalır. Aynı kuyu 70 m derinlikte, boru 100 m ve kot farkı 10 m olsaydı su yükü 100 m, debi ≈3,05 m³/h olurdu.

Pompa eğrisi: basma yüksekliğine göre debi

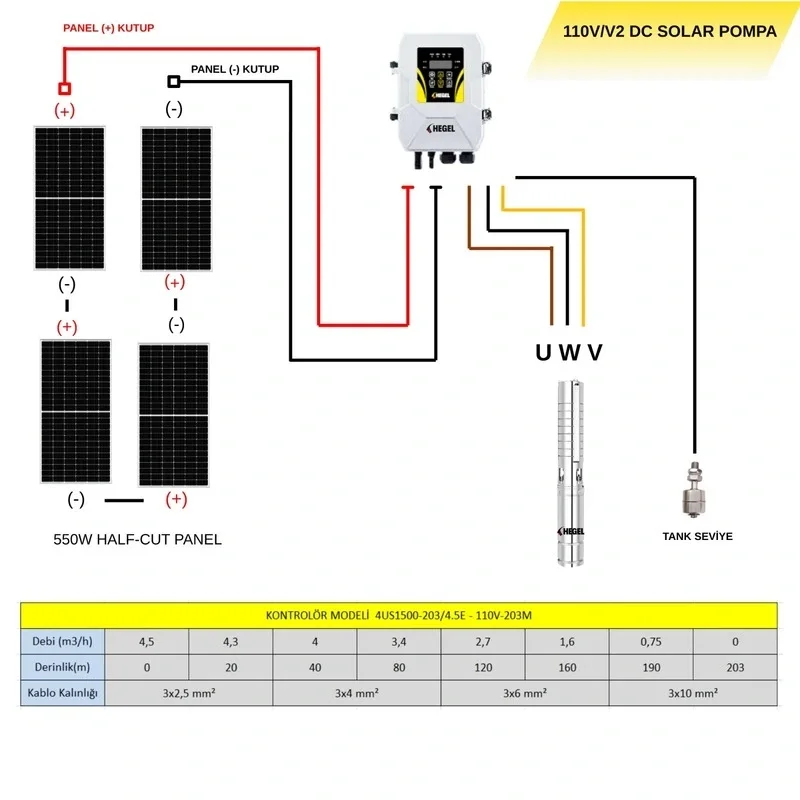

Santrifüj dalgıç pompalarda su yükü arttıkça debi düşer. Aşağıdaki eğri, paket görsellerindeki kontrolör tablosundan (model 4US1500-203/4.5E, 110V-203M) çizilmiştir. Eğri 0 m'de 4,5 m³/h ile başlar, 203 m'de sıfıra iner. Ürün açıklamasındaki ikinci tablo 200 m'de hâlâ 0,5 m³/h verir; bu yüzden pratik üst sınır 200 m'dir.

İki tablo 120 m'ye kadar uyumludur. 168 m'de B 1,5, A'dan ara değer ≈1,37 m³/h; 200 m'de B 0,5, A'dan ara değer ≈0,17 m³/h verir. 170 m üstü su yüklerinde teknik ekibimizle teyit etmenizi öneririz.

Günde ne kadar su çıkar?

Günlük su miktarı panelin aldığı güneşe ve su yüküne bağlıdır. Aşağıdaki tahmin, Avrupa Komisyonu PVGIS 5.3 verisindeki aylık ortalama günlük üretimle (1 kWp, %14 sistem kaybı, optimum eğim) hesaplanmıştır: m³/gün = debi × günlük üretim × (1,8 kWp ÷ 1,5 kW) × k. k, sabah ve akşamki düşük güneşi hesaba katan bir varsayımdır: 40 m'de 0,85, 100 m'de 0,80, 160 m'de 0,65. Yüksek su yükünde pompa suyu çıkış noktasına ulaştıracak devire sabah daha geç çıkar, bu yüzden k küçüktür.

Tahmindir; 450 W panel seçeneği, pompa eğrisi tablo A. 550 W panel seçeneğinde pompa sabah daha erken kalkar ve öğlen tam güce daha kolay ulaşır, özellikle yüksek su yükünde günlük miktar artar.

Paket içeriği

Teknik özellikler

Pompa

Sürücü (MPPT kontrolör)

Kaynak: paket ve pompa ürün sayfalarındaki teknik bilgiler ve paket görsellerindeki kontrolör tablosu. Ayrı bir üretici datasheet'i yayımlanmamıştır.

Panel ve sürücü uyumu

• Gerilim penceresi: 4 × 41,72 V = 166,9 V çalışma gerilimi, sürücünün 110–192 V aralığının içindedir.
• Açık devre gerilimi: 4 × 48,99 V = 196,0 V (25 °C),200 V sınırının altında ama pay yalnız 4 V'tur. Panel gerilimi soğukta artar; -10 °C hücre sıcaklığında yaklaşık 216 V olabilir (panelin sıcaklık katsayısı yayımlanmadığı için -0,30 %/°C varsayımıyla hesap). Soğuk ve güneşli sabahlarda sürücü aşırı gerilim korumasına geçebilir; kurulumdan önce panel etiketindeki Voc değerini kontrol edin.
• Güç: 4 × 450 W = 1.800 W, önerilen 1.950 W'ın %92'sidir; pompa öğlen tam güce zor ulaşır. 550 W panel seçeneği (2.200 W) bu öneriyi karşılar; o seçenekte de panel etiketindeki Voc × 4 değerinin 200 V altında kaldığını kontrol edin.
• Akım: 1.500 W / 166,9 V ≈ 9,0 A; 450 W panelin çalışma akımı 10,91 A'dir.

Kurulum notları

• Pompa 4" (yaklaşık 100 mm) gövdelidir; kuyu borusunun iç çapı pompanın rahatça inmesine izin vermelidir.
• Pompayı çalışırken düşen dinamik su seviyesinin altına asın. Kuru çalışma koruması sürücüdedir, ama pompayı sürekli bu korumaya bırakmayın.
• Kumlu kuyularda çalıştırılmaz; kum pompaya zarar verir ve garanti dışı kalır.
• Pompa kablosu kesiti su yüküne ve kablo boyuna göre seçilir. Kontrolör tablosu 0–20 m için 3×2,5 mm², 40–80 m için 3×4 mm², 120–160 m için 3×6 mm², 190–203 m için 3×10 mm² gösterir. Derin kuyularda kablo uzar ve gerilim düşümü artar; sınırda kaldığınızda bir üst kesiti seçin.
• Tank seviye sensörünü (şamandıra) depoya takıp sürücüye bağlayın; depo dolunca pompa durur.
• Sürücü en çok 60 °C'de çalışır: doğrudan güneş almayan, havadar bir yere, örneğin panel arkasına monte edin.
• Panel ve sürücü arasına DC devre kesici koymak bakım sırasında sistemi güvenle ayırmayı sağlar.

Benzer paketlerle karşılaştırma

Değerler ilgili paket sayfalarındaki tablolardan alınmıştır. Aynı panel gücüyle 110 m paketi sığ kuyuda daha çok su verir; 100 m üstünde bu paket öne geçer. Aynı derinlikte daha çok su gerekiyorsa 8 panelli 2200 W paket seçilir.

Nerelerde kullanılır?

• Derin sondaj kuyusu olan bağ, meyve bahçesi ve tarlaların damla sulaması (depo üzerinden)
• Salma sulama için havuz veya gölet doldurma
• Meralarda ve yaylalarda hayvan içme suyu deposu doldurma

Diğer seçenekler için solar DC pompa setleri, tarımsal sulama paketleri ve solar dalgıç pompalar kategorilerine bakabilirsiniz.

Uyumlu ürünler

• 3×6 mm² yassı TTR kablo ve 3×4 mm² yassı TTR kablo (pompa kablosu)
• Half Cut güneş panelleri

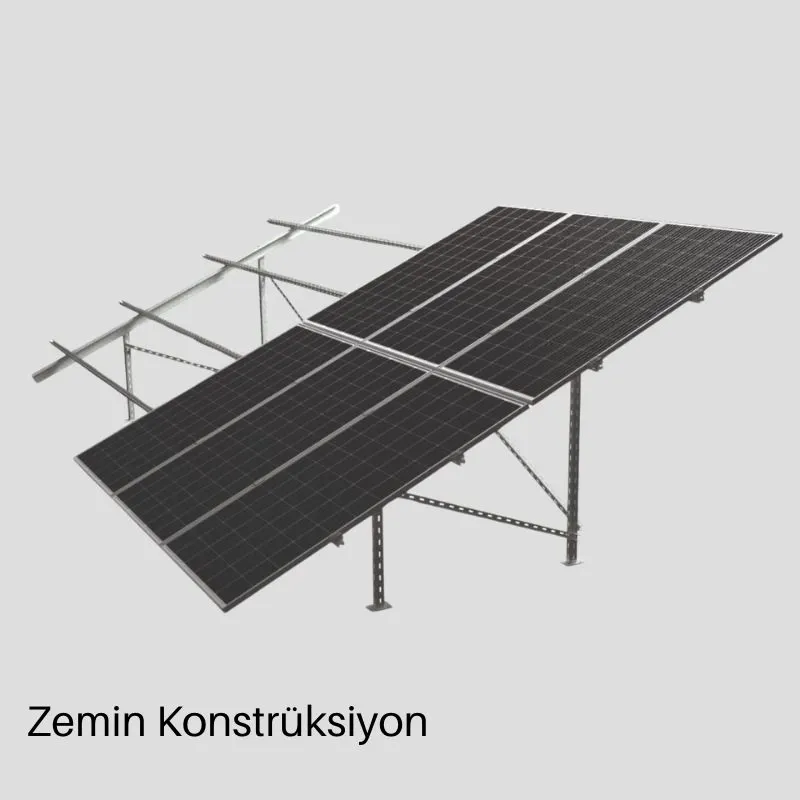

• Arazi tipi çelik konstrüksiyon
• Güneş paneli sistem hesaplama aracı

Sıkça sorulan sorular

"Max.4.5 Ton Su" günde 4,5 ton mu demek?

Hayır. 4,5 m³ (4,5 ton),pompanın düşük su yükünde verdiği en yüksek saatlik debidir. Günlük miktar su yüküne ve güneşe bağlıdır: 100 m su yükünde haziranda günde yaklaşık 14–15 m³, 40 m'de yaklaşık 20–21 m³ (hesap).

200 metre derinlikteki bir kuyuda çalışır mı?

200 m sınır, kuyu derinliği değil toplam su yüküdür. Boru ve kot farkı eklendiğinde 200 m'lik bir kuyuda su yükü 200 m'yi aşar ve debi neredeyse sıfıra iner. Pratikte su yükü 170 m'ye kadar verimli çalışır (170 m'de ≈1,3 m³/h).

Akü gerekli mi, gece su verir mi?

Akü gerekmez ve pakete dahil değildir. Pompa yalnız güneş varken çalışır. Gece ve bulutlu günler için su, gündüz doldurulan depoda veya havuzda saklanır.

Hangi boyutta depo kullanmalıyım?

Depo en az bir günlük sulama ihtiyacını karşılamalıdır. 100 m su yükünde yazın günde 14–16 m³ çıktığı için 15–20 tonluk bir depo ya da havuz uygun bir başlangıçtır. Bulutlu günlere pay bırakmak için daha büyük depo seçilebilir.

Damla mı salma mı?

İkisi de depodan yapılır. Damla sulama aynı suyla daha geniş bir alanı sular ve tepedeki bir depodan kendi akışıyla çalışabilir. Salma sulamada havuzdaki su vana açılarak toplu olarak tarlaya verilir. Su az ve derinden çıkıyorsa damla sulama daha verimlidir.

550 W panel seçeneğini almalı mıyım?

550 W seçeneği dizi gücünü 2.200 W'a çıkarır ve sürücünün önerdiği 1.950 W'ı karşılar. Pompa sabah daha erken kalkar ve öğlen tam güce ulaşabilir; yüksek su yükünde fark daha belirgindir. Panel etiketindeki Voc × 4 değerinin 200 V altında kaldığını kontrol edin.

Hangi pompa kablosunu almalıyım?

Kontrolör tablosu 120–160 m su yükünde 3×6 mm², 190 m üstünde 3×10 mm² gösterir. Kablo uzunluğu pompa derinliği, kuyu başından sürücüye mesafe ve bağlantı payının toplamıdır. Kesit seçiminde teknik ekibimize danışabilirsiniz.
