Pantec 2200W AC-DC Güneş Panelli Dalgıç Pompa - Maks. 150m Basma + Aküsüz Sistem

Pantec 2200W AC-DC Güneş Panelli Dalgıç Pompa - Maks. 150m Basma + Aküsüz Sistem

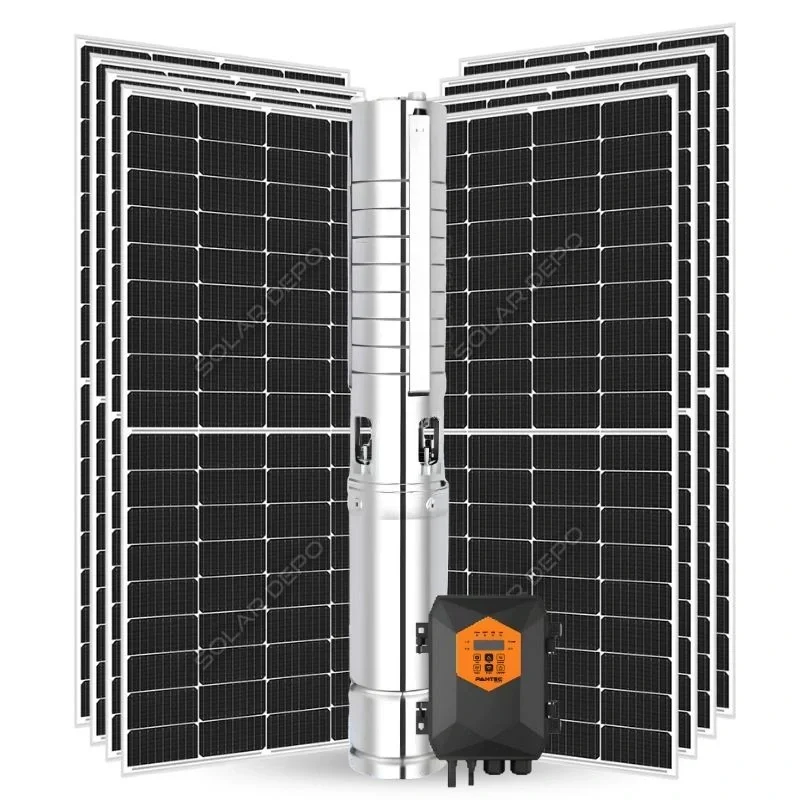

Bu paket, 8 adet 455 W güneş paneli (toplam 3.640 Wp) ile Pantec 4SS-10-150-300-2200-A/D dalgıç pompayı bir araya getirir. Pompa 4 inç kuyuya inen, paslanmaz çelik çarklı, 2200 W motorlu bir AC-DC modeldir: gündüz doğrudan güneş panellerinden (DC 90–430 V),gerektiğinde şebeke veya jeneratörden (AC 90–300 V) çalışabilir. Üretici datasheet'ine göre maksimum basma 150 m, maksimum debi 11 m³/h'tir. Sistemde akü yoktur; su, yüzeydeki bir depoda veya havuzda saklanır.

En sık karıştırılan nokta şudur: 150 m ve 11 m³/h aynı anda elde edilmez. Pompa 150 m'de su veremez hâle gelir, 11 m³/h ise neredeyse sıfır basmada ölçülür. Gerçek debiyi kuyunuzun su yükü belirler; aşağıdaki eğri ve hesaplama aracı bunu kendi kuyunuz için görmenizi sağlar.

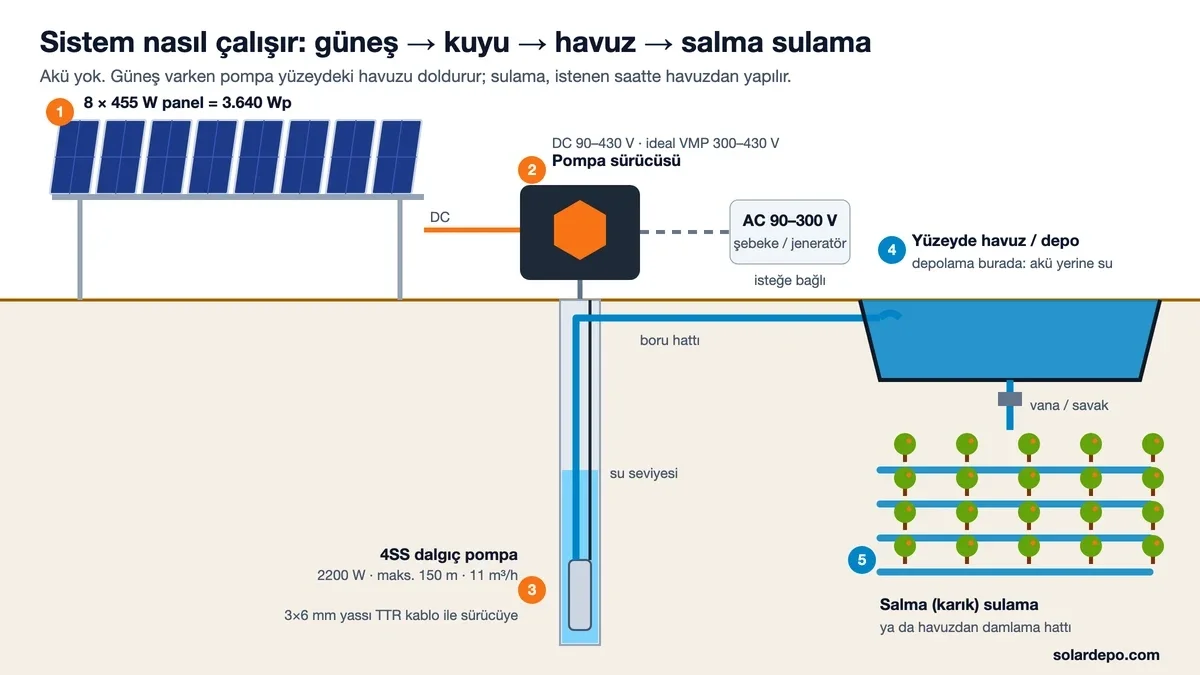

Sistem nasıl çalışır?

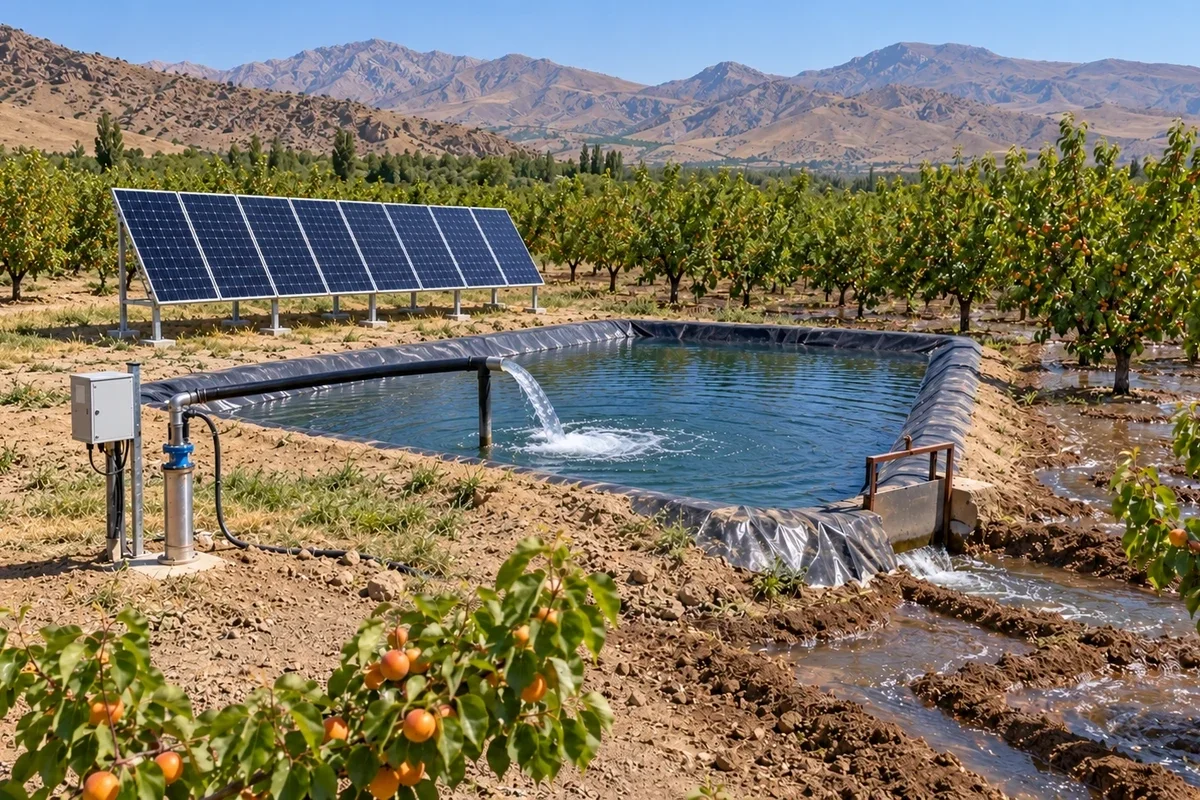

Güneş enerjili sulamanın mantığı basittir: pompa tarlayı doğrudan sulamaz, yüzeydeki bir depoyu veya havuzu doldurur. Sulama daha sonra o depodan ya da havuzdan, damlama hatlarıyla veya salma (karık, tava) yöntemiyle yapılır.

1. Güneş panelleri gün içinde DC elektrik üretir. Işık arttıkça pompaya giden güç artar.
2. Pompa sürücüsü panel gücünü motora aktarır. Sabah ve akşam pompa yavaş döner, öğle saatlerinde tam güce (2200 W) çıkar.
3. Dalgıç pompa kuyudaki suyu boru hattıyla yüzeye basar.
4. Depo veya havuz günün suyunu toplar. Akü yoktur: depolama, elektrik yerine su olarak yapılır. Güneş batınca pompa durur, havuzdaki su kullanılmaya devam eder.
5. Sulama havuzdan yapılır. Geniş bahçe ve tarlalarda salma (karık) yöntemi, sebze ve fidanlarda damlama sulama tercih edilir. Damlama için havuzdan sonra ayrı bir basınçlandırma gerekebilir.

Bu paketin farkı AC girişidir: bulutlu günlerde veya akşam saatlerinde pompa, sürücüye bağlanan şebeke ya da jeneratör ile (AC 90–300 V) çalıştırılabilir. Yalnızca güneşle kullanımda da sistem tam işlevlidir.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

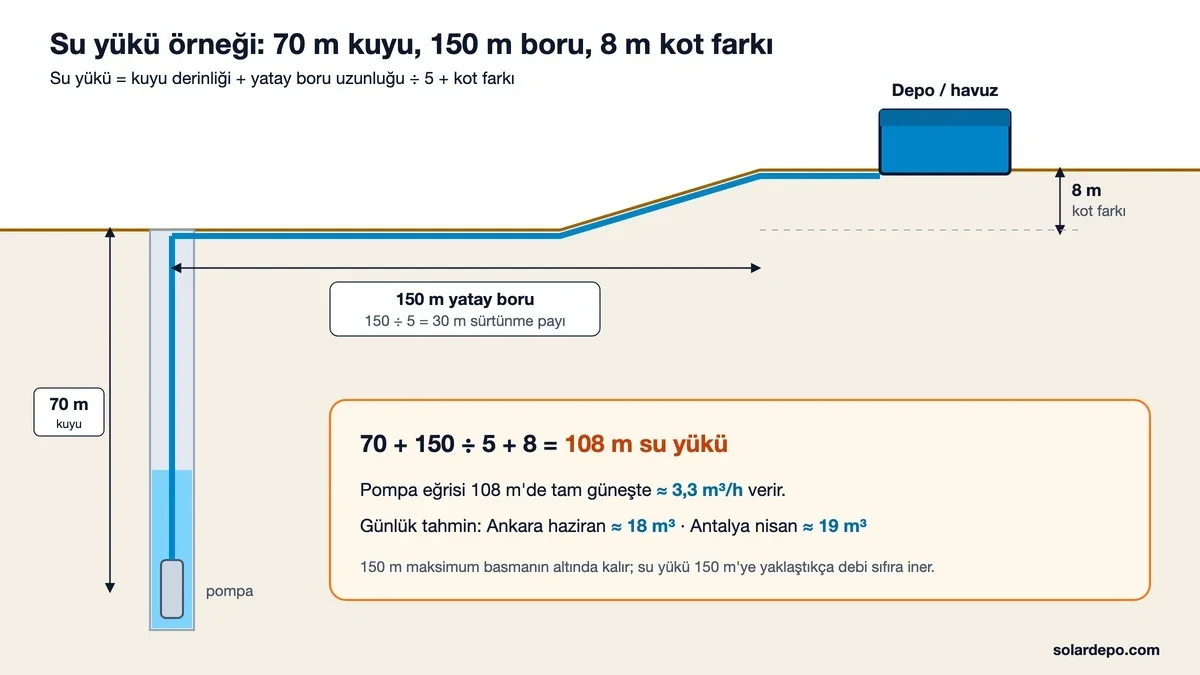

Örnek: kuyu derinliği 70 m, kuyudan havuza 150 m yatay boru, havuz kuyu başından 8 m yukarıda. Su yükü = 70 + 150 ÷ 5 + 8 = 108 m. Bu pompa 108 m'de, tam güneşte yaklaşık 3,3 m³/h basar. Günlük tahmin Ankara'da haziranda yaklaşık 18 m³, Antalya'da nisanda yaklaşık 19 m³'tür. Aynı kuyuda boru 50 m'ye kısalır ve havuz kuyu başıyla aynı kotta olursa su yükü 80 m'ye iner ve debi 5,4 m³/h'e çıkar.

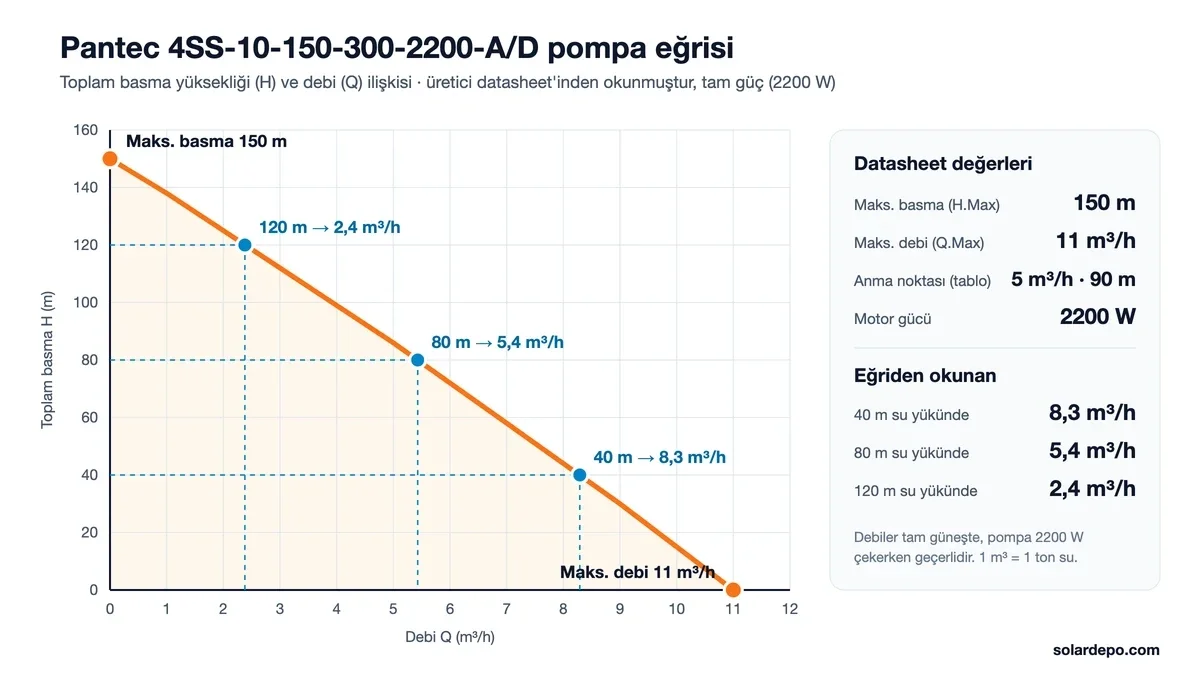

Pompa eğrisi (basma yüksekliği – debi)

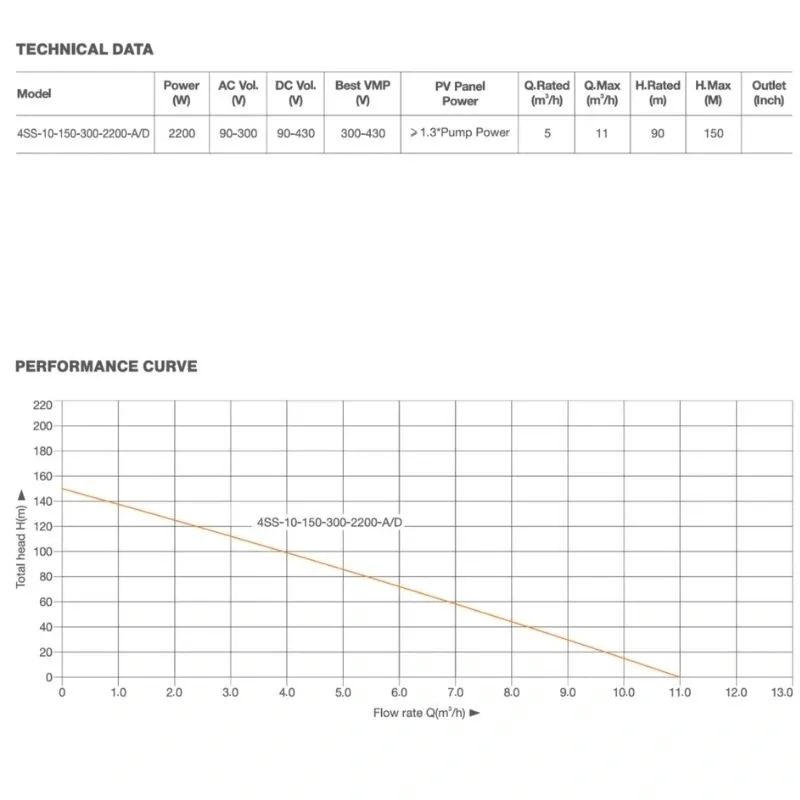

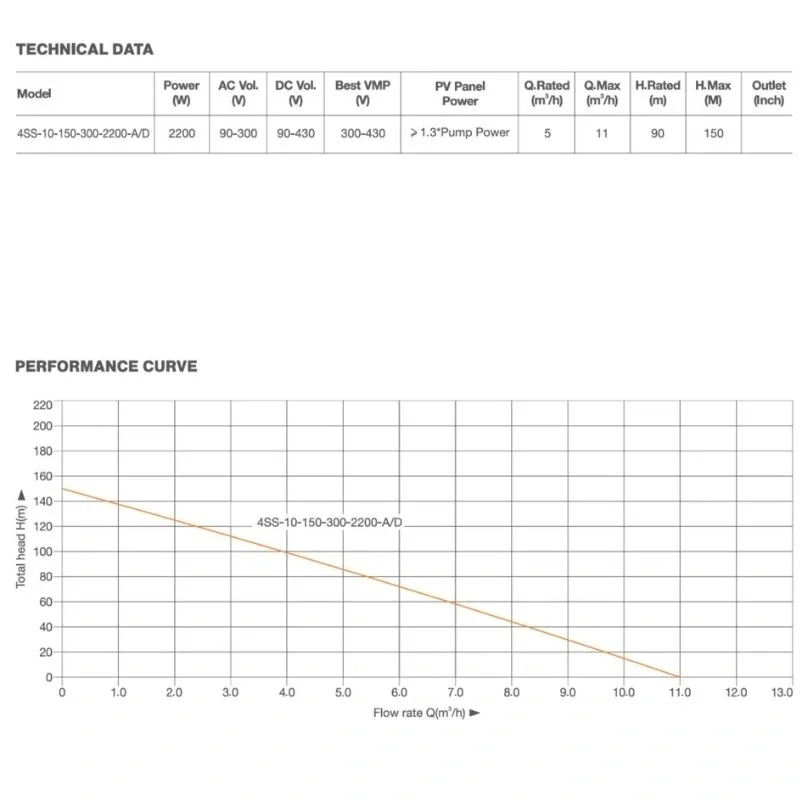

Aşağıdaki eğri, Pantec datasheet'inin 6. sayfasındaki performans grafiğinden okunmuştur. Eğri neredeyse doğrusaldır: su yükü her 10 m arttığında debi yaklaşık 0,7 m³/h azalır. Değerler tam güneşte, pompa 2200 W çekerken geçerlidir.

Datasheet tablosundaki anma noktası 5 m³/h · 90 m'dir; grafikte 5 m³/h'e karşılık gelen basma yaklaşık 86 m okunur. Fark küçüktür, tabloda üretici değerleri verilmiştir.

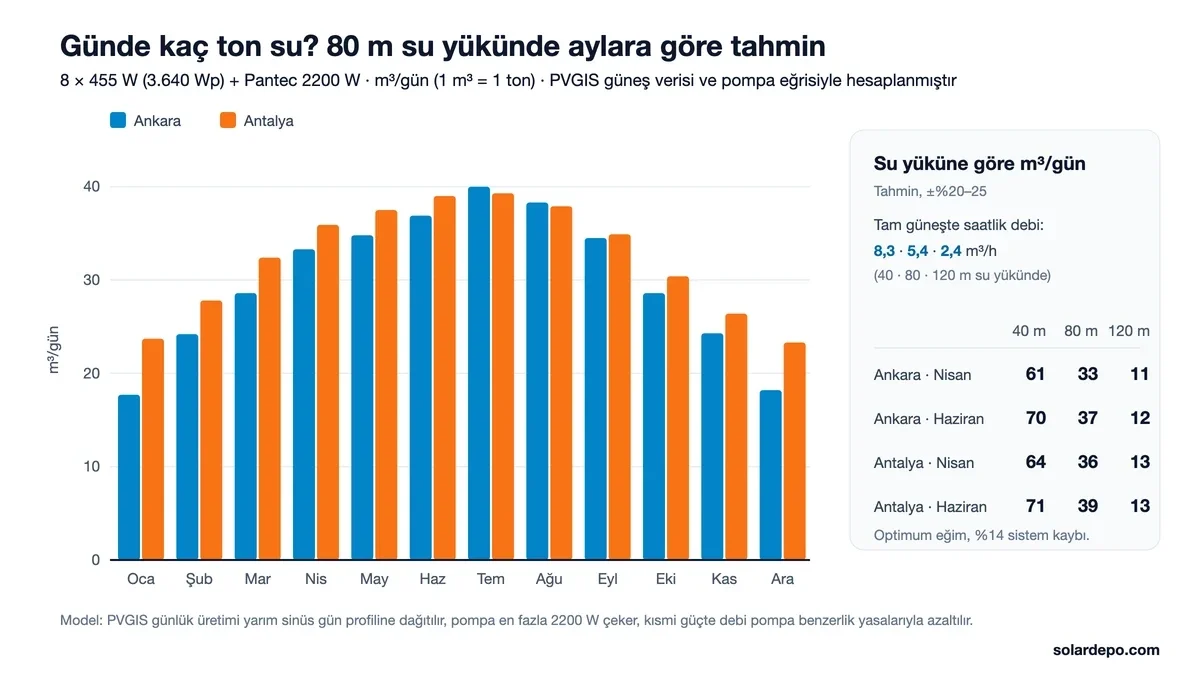

Günde ne kadar su çıkar?

Güneşli bir günde pompa sabah düşük devirle başlar, öğle saatlerinde tam güce çıkar ve akşam yavaşlar. Bu yüzden günlük su, "saatlik debi × 10 saat" gibi sabit bir çarpımla bulunmaz. Aşağıdaki tahmin, PVGIS'in il bazlı aylık güneş verisi ve pompa eğrisiyle hesaplanmıştır.

Varsayımlar: PVGIS v5.3 günlük üretim (optimum eğim, güneye bakan sabit panel, %14 sistem kaybı) × 3,64 kWp; üretim gün içine yarım sinüs biçiminde dağıtılır; pompa en fazla 2200 W çeker; kısmi güçte debi pompa benzerlik yasalarıyla hesaplanır. Ortalama gün içindir, bulutlu günlerde daha az, açık günlerde daha fazla su çıkar. Belirsizlik yaklaşık ±%20–25'tir. 1 m³ su 1 tondur.

Paket içeriği

550 W panel seçeneğinde panel adedi ve bağlantı şekli ürün sayfasında belirtilmemiştir; sipariş öncesinde teknik ekibimizden teyit edin.

Teknik özellikler

Pompa: Pantec 4SS-10-150-300-2200-A/D

Güneş paneli (455 W, 9BB half-cut PERC)

Pompa değerleri: Pantec datasheet, sayfa 6. Panel değerleri: solardepo.com'daki 9BB half-cut PERC serisi datasheet'inin 455 W sütunu (STC: 1000 W/m², 25 °C). Teslim edilen panelin etiket değerlerini kontrol edin.

Panel ve sürücü uyumu

• Güç: 3.640 Wp, pompanın 2200 W gücünün 1,65 katıdır. Üretici en az 1,3 kat (2.860 Wp) ister; fazla güç sabah erken ve akşam geç saatlerde pompanın daha uzun çalışmasını sağlar.
• 8 panel seri: çalışma gerilimi yaklaşık 348 V olur ve en iyi VMP aralığına (300–430 V) girer. Açık devre gerilimi 25 °C'de 414 V'tur; panel sıcaklığı 10 °C'nin altına indiğinde 430 V'u aşar (0 °C'de ≈ 440 V, −10 °C'de ≈ 451 V). Datasheet 430 V'u DC aralığın üst değeri olarak verir.
• 2 dizi × 4 panel: çalışma gerilimi yaklaşık 174 V, soğukta açık devre gerilimi ≈ 225 V olur. DC aralığı içindedir, ancak en iyi VMP aralığının altında kalır.

Kurulum notları

• Kuyu çapı: 4SS serisi 4 inç kuyu pompasıdır; muhafaza borusunun iç çapı pompanın rahatça inebileceği genişlikte olmalıdır.
• Pompa derinliği: pompa, çalışırken düşen su seviyesinin (dinamik seviye) altında kalacak şekilde asılır. Su yükü hesabında pompanın asıldığı derinliği kullanmak güvenli taraftır.
• Kablo: sürücüden pompaya 3×6 mm yassı TTR kablo iner; uzunluk pompa derinliği ile kuyu başı–sürücü mesafesinin toplamıdır. Ek yerleri su geçirmez yapılmalıdır.
• Kuru çalışma: datasheet sürücünün koruma fonksiyonlarını listelemez. Kuyu suyunun azalabildiği yerlerde seviye sensörü ve havuzda şamandıra kullanımı teknik ekiple kontrol edilmelidir.
• Panel yerleşimi: paneller güneye bakmalı, öğle saatlerinde gölge almamalıdır. Gölge, en çok suyun basıldığı saatleri etkiler.
• Havuz boyutu: havuz, en az bir günlük pompa suyunu alacak büyüklükte seçilir; 80 m su yükünde yaz aylarında bu yaklaşık 35–40 m³'tür.
• Koruma: panel tarafında uygun DC devre kesici ve sigorta kullanımı önerilir.

Benzer paketlerle karşılaştırma

Kaynak: Pantec paketleri için üretici datasheet'i, Hegel paketleri için solardepo.com ürün sayfalarındaki değerler. Sığ kuyu ve çok su için 50 m paketi, 150 m'yi aşan su yükleri için 200 m sınıfı paketler daha uygundur. Bu paket 60–130 m arası su yükünde güçlüdür.

Nerelerde kullanılır?

• Meyve bahçeleri ve tarlalarda havuz doldurup salma veya damlama sulama
• Elektrik hattı olmayan veya şebekesi zayıf arazilerde derin kuyudan su temini
• Hayvan içme suyu deposu ve gölet dolumu
• Gündüz güneşle, gerektiğinde şebeke veya jeneratörle çalışması istenen hibrit sulama projeleri

Diğer seçenekler: solar DC pompa setleri, tarımsal sulama paketleri, yüzeyden su çekmek için solar yüzey pompa setleri.

Uyumlu ürünler

• 3×6 mm yassı TTR pompa kablosu
• Solar kablolar ve DC devre kesici ve sigortalar
• Solar dalgıç pompalar ve pompa sürücüleri
• Güneş panelleri ve güneş sistemi hesaplama robotu

Sıkça sorulan sorular

Bu pompa 150 metreden kaç ton su çıkarır?

150 m pompanın kapatma basmasıdır, bu yükte debi sıfıra iner. Pratikte 130 m'ye kadar planlama yapın: 120 m'de tam güneşte yaklaşık 2,4 m³/h, günde yaklaşık 11–13 m³ su beklenir.

Günde 11 ton mu, saatte 11 ton mu?

11 m³/h (saatte 11 ton) maksimum debidir ve yalnızca neredeyse sıfır su yükünde geçerlidir. 40 m su yükünde saatte yaklaşık 8,3 ton, günde (nisan–haziran) yaklaşık 61–71 ton su çıkar.

Akü olmadan gece sulama yapabilir miyim?

Evet, havuzdan. Pompa gündüz havuzu doldurur; sulamayı salma veya damlama ile istediğiniz saatte havuzdan yaparsınız. Pompanın gece çalışması gerekiyorsa sürücüye AC 90–300 V şebeke veya jeneratör bağlanabilir.

Su yükümü nasıl hesaplarım?

Kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı. Örnek: 70 m kuyu, 150 m boru, 8 m kot farkı → 108 m; bu pompa 108 m'de yaklaşık 3,3 m³/h basar. Sayfadaki araçla kendi değerlerinizi girebilirsiniz.

Bulutlu günde pompa çalışır mı?

Işık azaldıkça pompa yavaşlar. Düşük su yükünde (örneğin 40 m) yavaş devirde de su verir; yüksek su yükünde (120 m üzeri) zayıf ışıkta suyu yüzeye çıkaramayabilir. Bu durumda AC girişi kullanılabilir.

8 panel nasıl bağlanmalı?

8 seri bağlantı en iyi VMP aralığını (300–430 V) yakalar, ancak soğuk sabahlarda açık devre gerilimi 430 V'u aşabilir. 2 × 4 bağlantı gerilim bakımından daha düşük kalır. Bağlantı şeklini kurulumdan önce teknik ekibimizle belirleyin.

Damlama sulamada havuzdan doğrudan beslenebilir mi?

Havuz tarladan yeterince yüksekteyse cazibeyle besleme mümkündür. Değilse damlama hatları için havuz çıkışında ayrı bir basınçlandırma pompası gerekir. Salma sulama için havuz vanası veya savağı yeterlidir.

Teknik doküman:Pantec solar pompa datasheet (PDF),4SS-10-150-300-2200-A/D: sayfa 6
