1 adet Güneş Paneli ile Çalışan 24 Volt Sulama Paketi - Max.70 Metre - Max.1.8 Ton Su

1 adet Güneş Paneli ile Çalışan 24 Volt Sulama Paketi - Max.70 Metre - Max.1.8 Ton Su

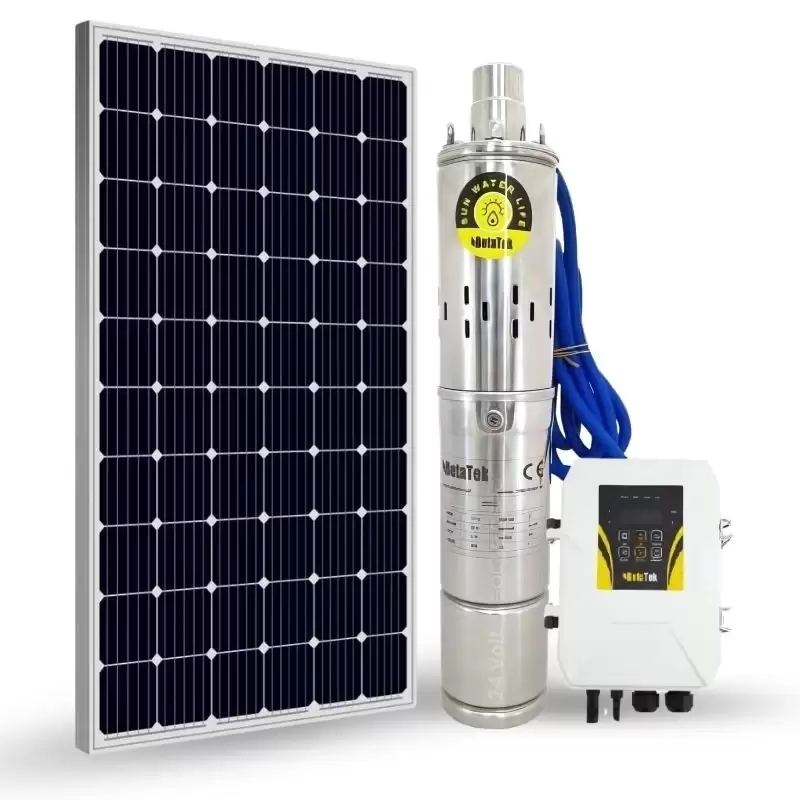

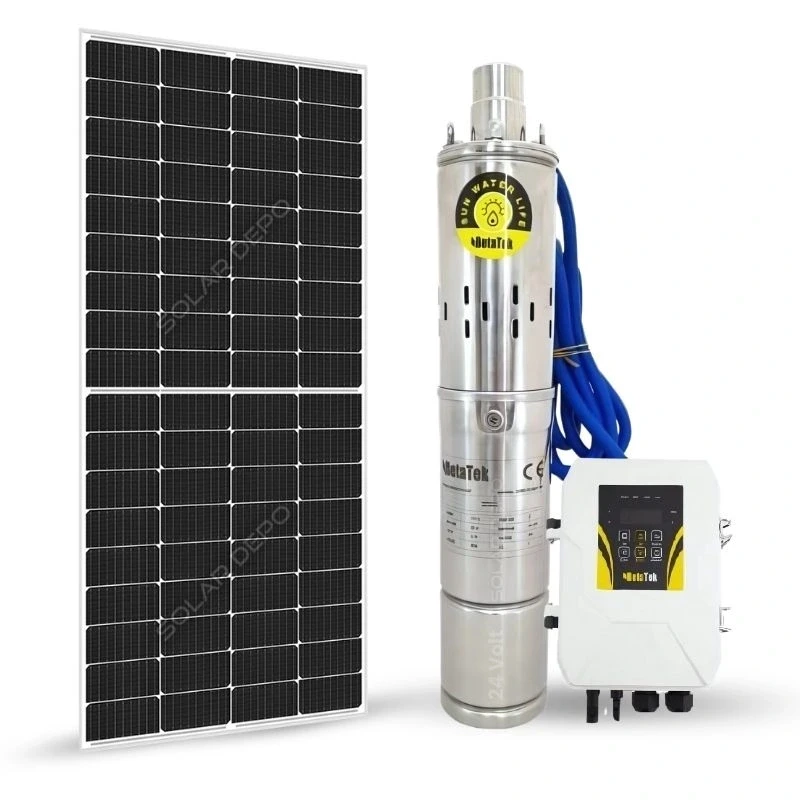

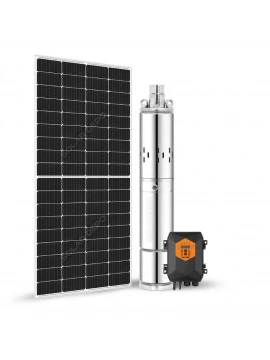

Bu paket, şebeke elektriği olmayan bahçe, bağ ve küçük tarlalarda kuyudan su çıkarmak için hazırlanmış en küçük solar DC pompa setidir: 1 adet 450 W güneş paneli (isteğe göre 550 W),Hegel 3HR210-80/1.8A 24 V 210 W fırçasız DC dalgıç pompa ve pompanın MPPT kontrolörü. Akü yoktur; pompa güneş olduğu sürece çalışır ve suyu yüzeydeki bir depoya veya havuza basar. Ürün adındaki "1.8 Ton Su", günlük değil saatlik en yüksek debidir (1,8 m³/saat, 5 m su yükünde).

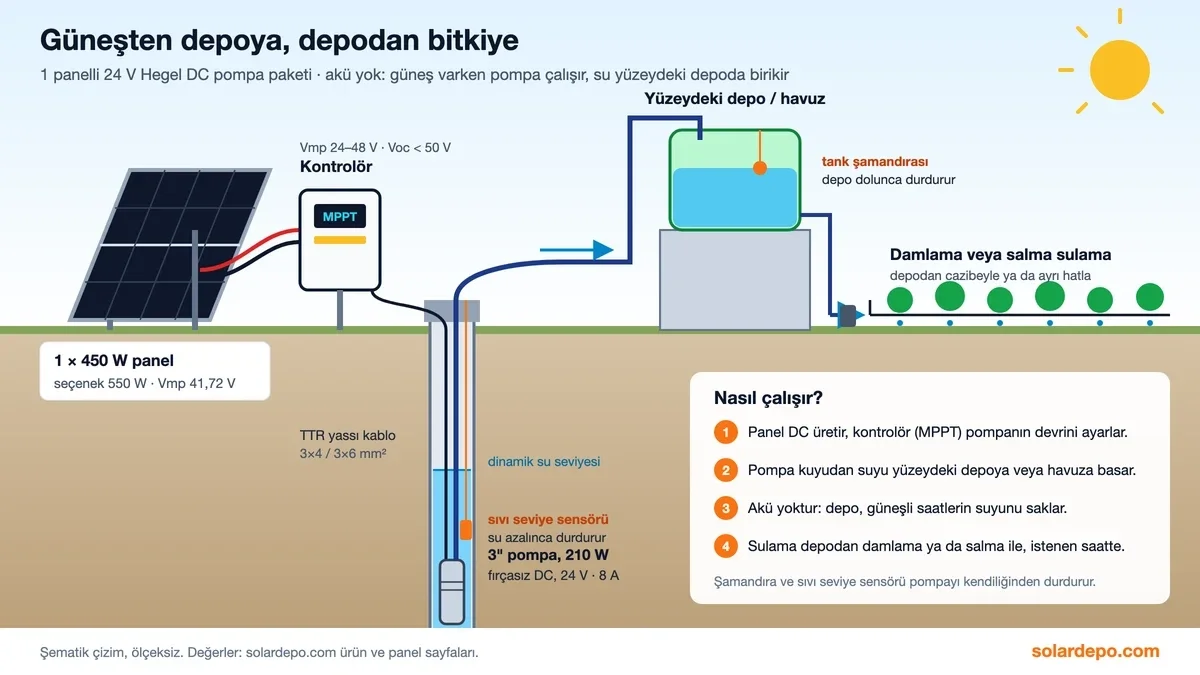

Sistem nasıl çalışır?

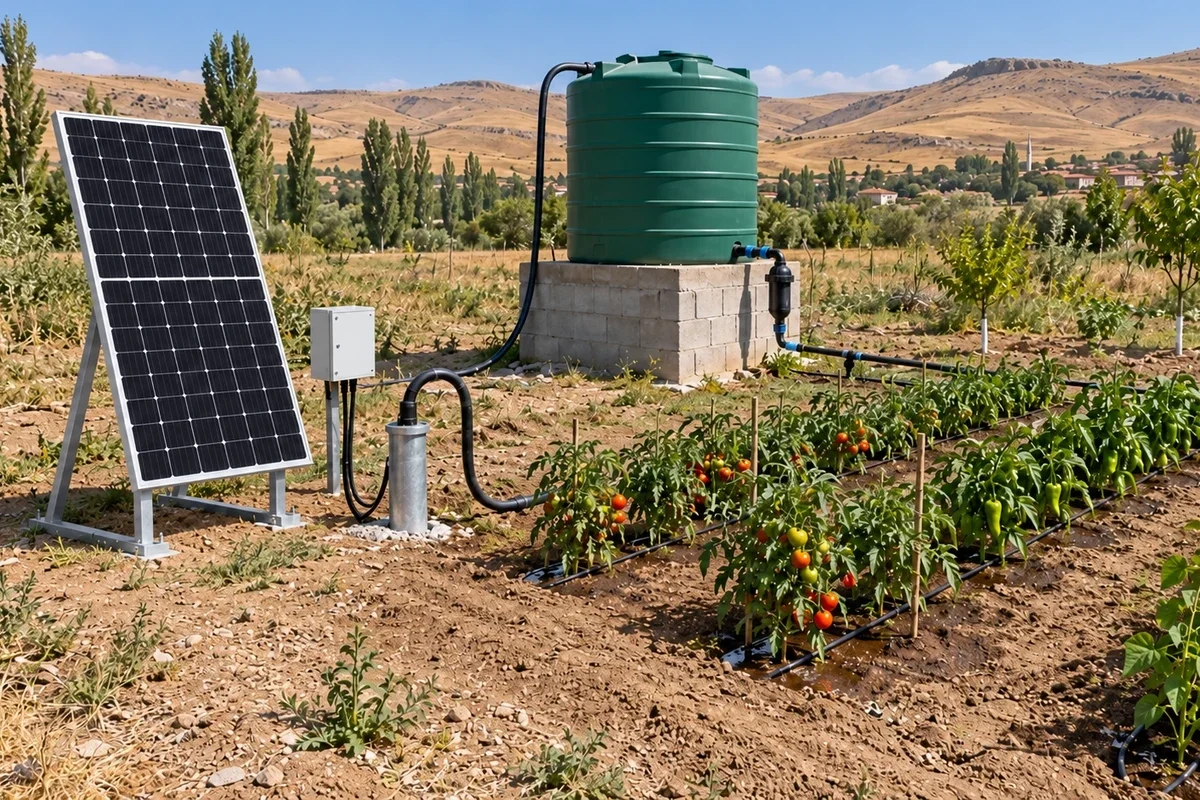

Güneş enerjili pompa suyu doğrudan bitkiye değil, yüzeydeki bir depoya veya havuza basar. Sulama bu depodan ya da havuzdan, damla sulama veya salma (karık) sulama ile yapılır. Pakette akü yoktur: pompa güneş varken çalışır, depo da güneşli saatlerde çıkan suyu saklayan "enerji deposu" görevini görür. Böylece sabah erken ya da akşam, güneş yokken de sulama yapabilirsiniz.

1. Panel güneş ışığından doğru akım (DC) üretir.
2. MPPT kontrolör panelin o anki gücünü en iyi noktadan çeker ve pompanın devrini ışığa göre ayarlar; sabah ve akşam pompa yavaş, öğlen tam güçte döner.
3. Dalgıç pompa kuyudaki suyu boru hattıyla yüzeydeki depoya veya havuza basar.
4. Tank şamandırası depo dolunca pompayı durdurur; sıvı seviye sensörü kuyuda su azalınca pompayı kuru çalışmaya karşı korur.
5. Sulama depodan yapılır. Depo bahçeden yüksekteyse damla hatları cazibeyle çalışabilir; düz arazide ayrı bir hidrofor veya basınçlı hat gerekebilir.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

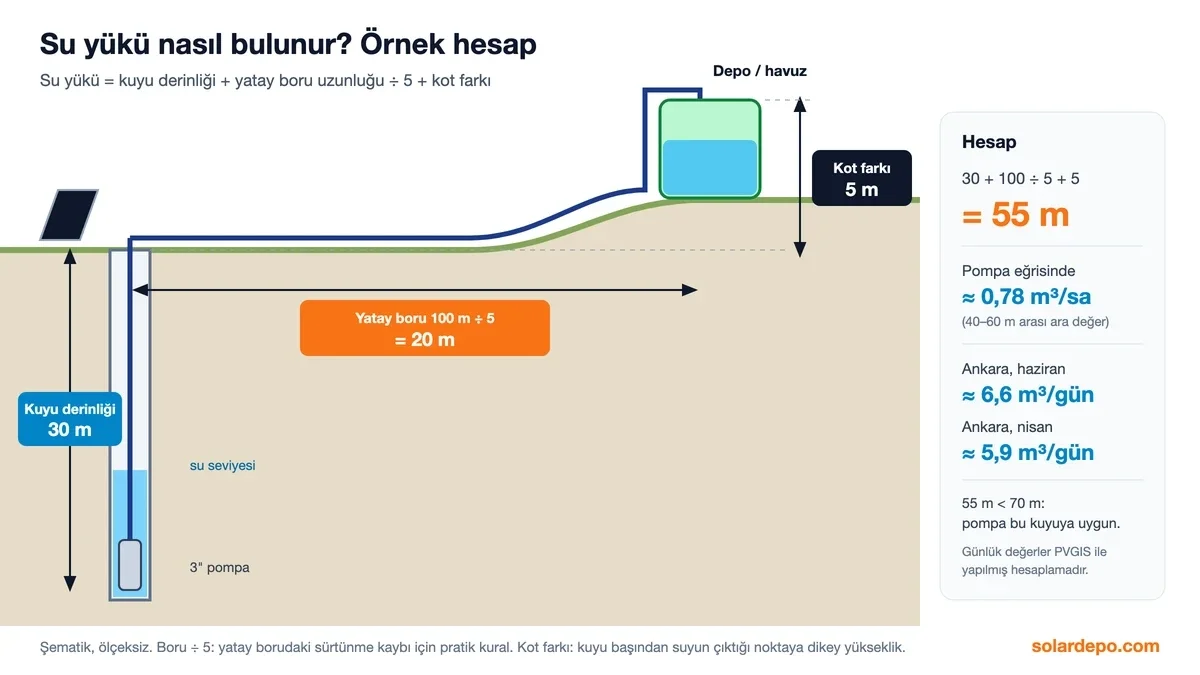

Pompanın yenmesi gereken toplam yükseklik "su yükü" olarak hesaplanır: su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı. Yatay borunun beşte biri, borudaki sürtünme kaybı için kullanılan pratik bir kuraldır. Kot farkı, kuyu başından suyun döküldüğü en yüksek noktaya (depo girişi veya havuz kenarı) kadar olan dikey yüksekliktir.

Bu pompa için örnek: kuyu derinliği 30 m, depoya giden yatay boru 100 m, depo kuyu başından 5 m yüksekte. Su yükü 30 + 100 ÷ 5 + 5 = 55 m olur. 55 m, pompanın 70 m sınırının altındadır; eğride 40–60 m arası ara değerle saatte yaklaşık 0,78 m³ su basılır. Aşağıdaki günlük su hesabına göre bu, Ankara'da haziranda günde yaklaşık 6,6 m³, nisanda 5,9 m³ eder.

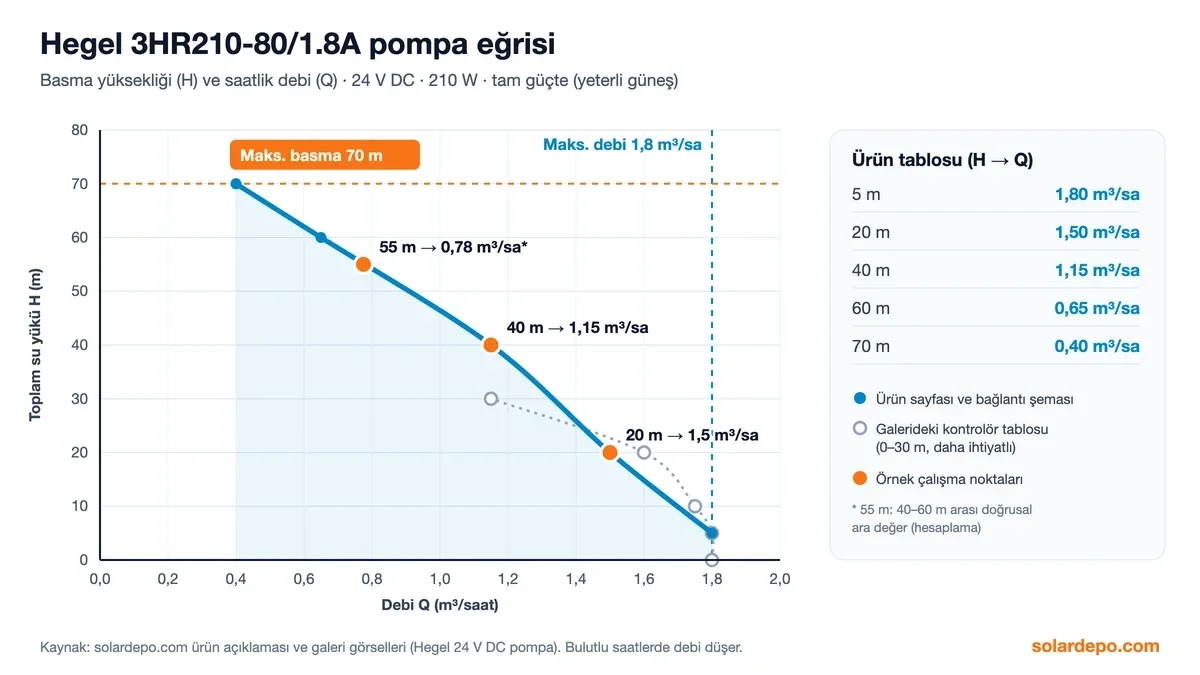

Pompa eğrisi: basma yüksekliği ve debi

Dalgıç pompanın debisi, su yükü arttıkça düşer. Hegel 3HR210-80/1.8A için ürün sayfasındaki tablo aşağıdadır; değerler pompanın tam güçte, yani yeterli güneşte çalıştığı durumdaki saatlik debidir. Bulutlu saatlerde ve sabah-akşam debi daha düşüktür.

Ürün galerisindeki kontrolör tablosu 0–30 m için daha düşük değerler verir (10 m'de 1,75, 20 m'de 1,60, 30 m'de 1,15 m³/saat). İki tablo arasındaki fark nedeniyle 25–40 m su yükünde ihtiyatlı planlama yapmanızı öneririz. Litre/dakika değerleri hesaplamadır.

Günde ne kadar su çıkar?

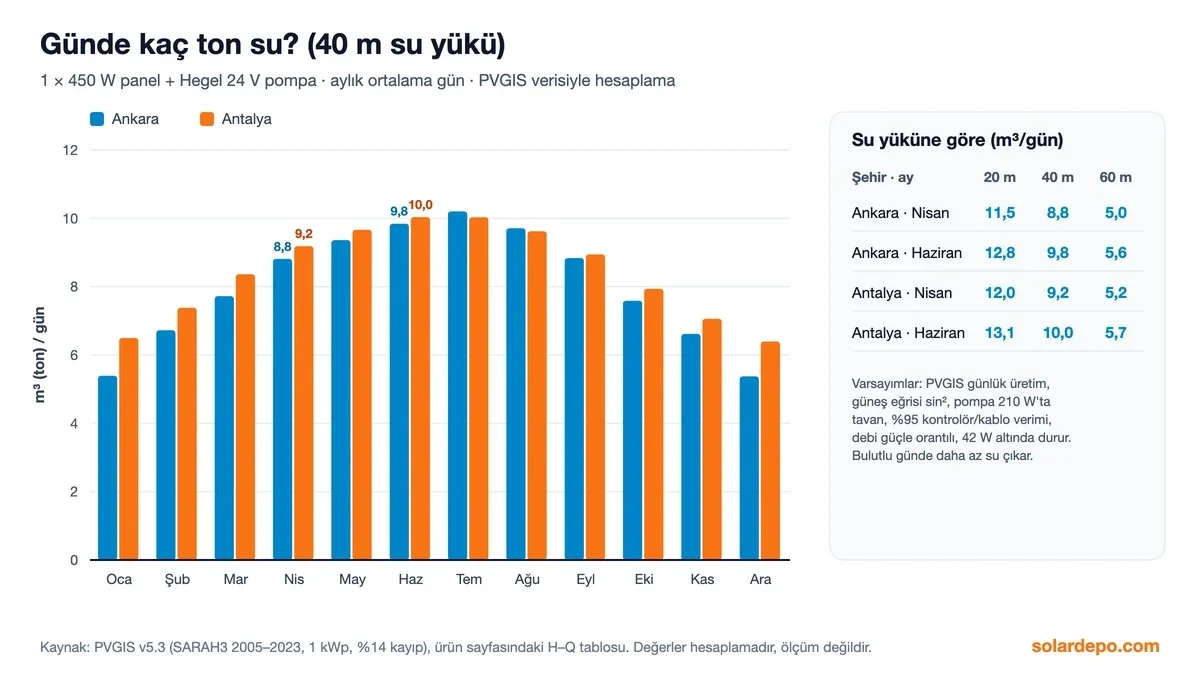

Günlük su miktarı, pompa eğrisi ile panelin o gün ürettiği enerjiye bağlıdır. Aşağıdaki değerleri Avrupa Komisyonu'nun PVGIS verisiyle (aylık ortalama gün) hesapladık. 450 W panel, pompanın 210 W gücünden belirgin biçimde büyük olduğu için pompa öğle saatlerinde tam güçte çalışır; yazın günde yaklaşık 8,5–8,7 saatlik tam güç çalışmasına denk gelen su çıkar.

Varsayımlar: PVGIS v5.3 günlük üretim (optimum eğim, %14 sistem kaybı),gün içi güneş eğrisi sin², kontrolör ve kablo verimi %95, pompa gücü 210 W'ta sınırlı, debi güçle orantılı, 42 W altında pompa durur. Gerçek değer hava durumuna, kuyunun su verimine ve kuruluma göre değişir. Önceki sayfada verilen günlük değerler (örneğin 5 m'de 18 ton) saatlik debinin 10 saatle çarpımıydı; bu hesap daha ihtiyatlıdır.

Paket içeriği

Teknik özellikler

Hegel 3HR210-80/1.8A dalgıç pompa

Panel (standart 450 W)

Kaynak: solardepo.com paket açıklaması, Hegel 24 V pompa ürün sayfası ve Venta 450 W panel sayfası. Pompanın üretici datasheet'i solardepo.com'da yayımlanmamıştır.

Panel ve kontrolör uyumu

• Güç: 450 W panel, önerilen 273 W'ın yaklaşık 1,65 katıdır (550 W seçenekte 2 katı). Fazla güç pompayı sabah daha erken çalıştırır, akşam daha geç durdurur ve bulutlu havada debiyi korur.
• Çalışma gerilimi: panelin Vmp değeri 41,72 V, kontrolörün 24–48 V aralığının içindedir.

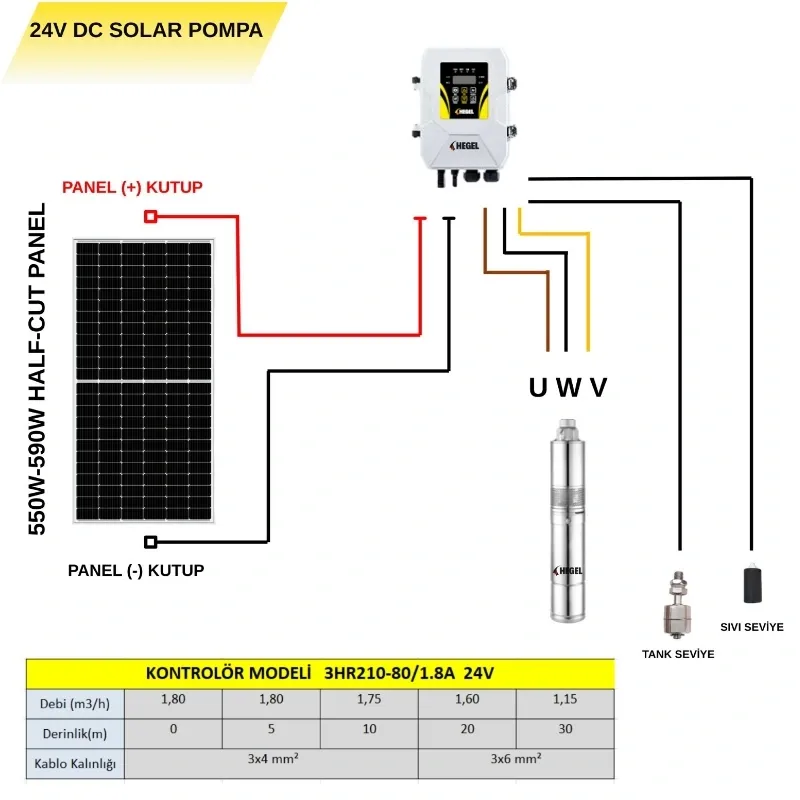

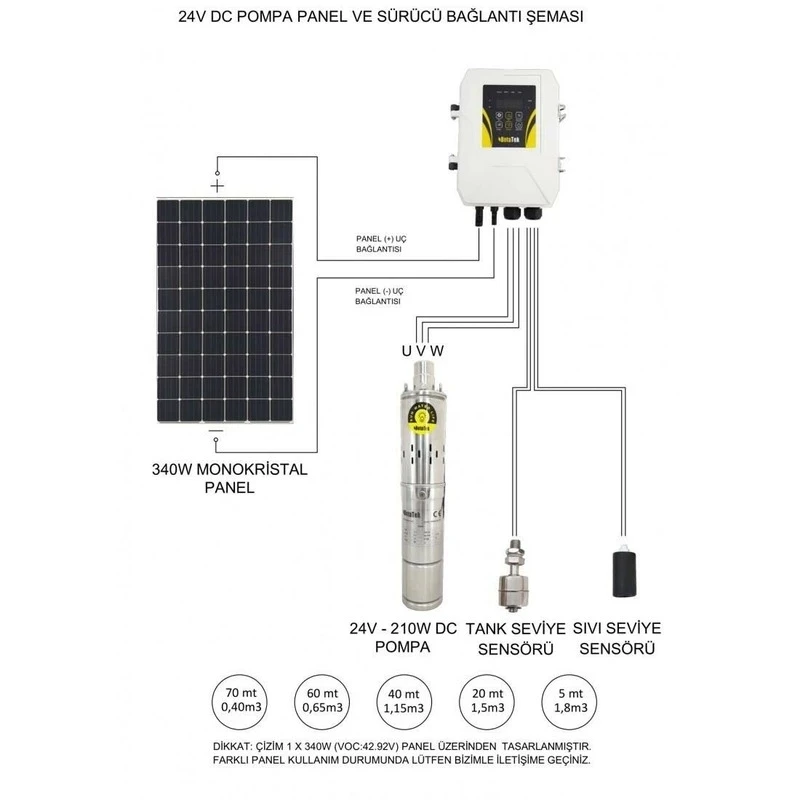

• Açık devre gerilimi: panelin etiket Voc değeri 48,99 V'tur ve 50 V sınırının yalnızca 1 V altındadır. Voc soğukta yükselir; tipik PERC katsayısıyla (-0,28 %/°C) 0 °C'de yaklaşık 52 V hesaplanır. Ürün sayfasındaki bağlantı şeması 340 W (Voc 42,92 V) panel için çizilmiştir. Kışın sıfırın altına inen bölgelerde panel seçimini teknik ekibimizle teyit etmenizi öneririz.
• Bağlantı: panel doğrudan kontrolörün panel (+) ve (-) girişlerine bağlanır. İki paneli seri bağlamayın; Voc toplamı 50 V sınırını aşar. Pompa 210 W ile sınırlı olduğu için daha fazla su gerekiyorsa daha büyük bir paket seçilmelidir.

Kurulum notları

• Kuyu çapı: pompa 3 inç gövdelidir; kuyu borusunun iç çapı pompanın rahat inip çıkacağı genişlikte olmalıdır.
• Pompa derinliği: pompa, çalışırken düşen (dinamik) su seviyesinin altında kalmalıdır. Sıvı seviye sensörü pompanın üzerine yerleştirilir; su bu seviyenin altına inince pompa durur.
• Kablo: üreticinin kontrolör tablosu 0–10 m için 3×4 mm², 20–30 m için 3×6 mm² kablo önerir. 24 V sistemde gerilim düşümü önemlidir: 30 m 3×4 mm² kabloda 8 A'de yaklaşık 2,1 V düşüm hesaplanır (Vmp'nin %5'i). Daha derin kuyularda kablo kesitini bize danışın.
• Askı: pompayı kablodan değil, askı pimlerine bağlanan paslanmaz halat veya askı ipinden sarkıtın.
• Depo: tank şamandırasını depo girişine yakın, taşma seviyesinin altına monte edin. Depo hacmini en uzun güneşli günün su miktarına göre seçmek, sulamayı akşama veya sabaha kaydırmayı kolaylaştırır.
• Panel: güneye bakacak, gölgesiz bir yere kurun; Türkiye için yaklaşık 30–35° eğim uygundur.

Diğer solar DC pompa paketleriyle karşılaştırma

Kaynak: ilgili paketlerin solardepo.com ürün açıklamaları. Debiler tam güçteki saatlik değerlerdir. Bu paket, aynı su yükünde 2 ve 3 panelli paketlerin yaklaşık yarısı ile üçte biri arasında su basar.

Nerelerde kullanılır?

• Hobi bahçesi ve küçük sebze bahçesi: depodan damla sulama ile domates, biber, fasulye gibi sıra bitkileri.
• Genç fidan ve meyve bahçesi: az sayıda ağacın damla veya çanak sulaması.
• Hayvan içme suyu: meradaki yalak veya depoların doldurulması.
• Bağ evi ve yayla evi: kullanım suyu deposunun doldurulması. Ev için elektrik de gerekiyorsa dalgıç pompalı bağ evi paketlerine bakabilirsiniz.

Daha geniş araziler için solar DC pompa setleri ve tarımsal sulama paketleri kategorilerindeki büyük paketleri inceleyebilirsiniz.

Uyumlu ürünler

• Pompa kablosu:3×4 mm² TTR yassı kablo ve 3×6 mm² TTR yassı kablo (metre ile).
• Solar kablo ve konnektörler:solar kablo kategorisi.
• DC koruma:DC devre kesici ve sigortalar.

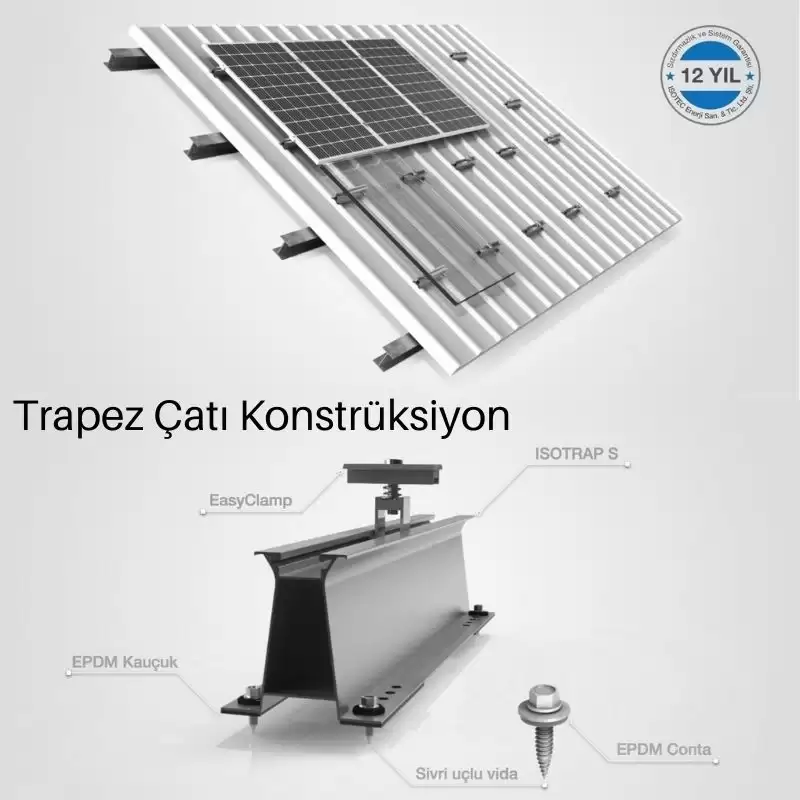

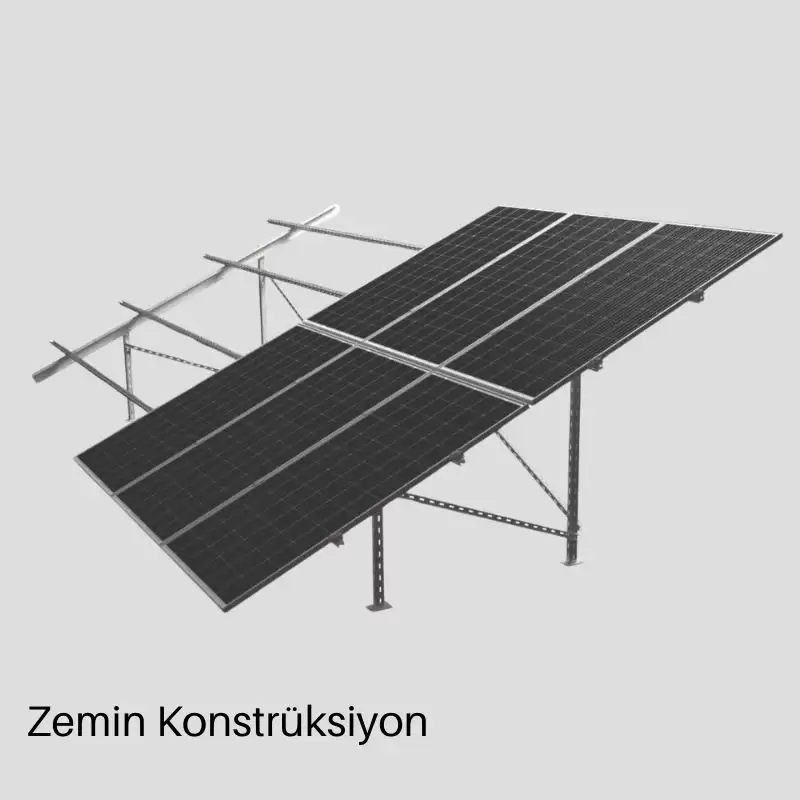

• Montaj:arazi tipi çelik konstrüksiyon, trapez ve sandviç çatı konstrüksiyonu.
• Diğer pompalar:solar dalgıç pompalar ve dalgıç pompa sürücüleri.

Sıkça sorulan sorular

"Max.1.8 Ton Su" günde 1,8 ton mu demek?

Hayır. 1,8 m³ (1,8 ton),pompanın 5 m su yükünde saatte bastığı en yüksek debidir. Günlük miktar su yüküne ve güneşe bağlıdır: 20 m'de yazın günde yaklaşık 12,8–13,1 m³, 40 m'de 9,8–10 m³, 60 m'de 5,6–5,7 m³ hesaplanır (Ankara ve Antalya, haziran).

Kuyum 70 m'den derinse bu paket çalışır mı?

Su yükü 70 m'yi geçiyorsa bu pompa yeterli değildir; 70 m'de bile debi saatte 0,40 m³'e düşer. Su yükünü yukarıdaki araçla hesaplayın; 70 m'ye yakın veya üstündeki değerlerde 90–200 m basan büyük paketlere bakın.

Akü olmadan gece veya bulutlu havada su olur mu?

Pompa yalnızca güneş varken çalışır. Gece ve sabah erken saatlerde suyu depodan kullanırsınız; bu yüzden en az bir günlük su ihtiyacınızı alacak bir depo veya havuz önerilir. Bulutlu havada pompa daha yavaş döner ve daha az su basar.

Bu paketle ne kadar alan sulanır?

Bitkiye, toprağa ve iklime göre değişir. Örnek: yaz ortasında günde bitki başına 2 litre isteyen damla sulanan sebzelerde, 40 m su yükünde günde yaklaşık 9,8 m³ su yaklaşık 4.900 bitkiye yeter (hesaplama, kayıplar hariç). Kesin hesap için bitki türünü ve dikim aralığını bize yazabilirsiniz.

Damla sulama hattını doğrudan pompaya bağlayabilir miyim?

Önerilmez. Pompanın debisi güneşe göre gün içinde değiştiği için damlatıcı basıncı sabit kalmaz. Pompa önce depoyu veya havuzu doldurur, damla ya da salma sulama depodan yapılır.

Pompa kablosu pakete dahil mi?

Hayır. Kuyu derinliği her yerde farklı olduğu için TTR yassı kablo metraja göre ayrı alınır. Üretici tablosu 10 m'ye kadar 3×4 mm², 20–30 m için 3×6 mm² önerir; daha derin kurulumda kesiti birlikte hesaplayalım.

450 W yerine 550 W panel seçmeli miyim?

550 W panel pompanın tam güçte kalma süresini uzatır; hesabımıza göre 40 m'de Ankara'da haziranda günlük su yaklaşık 9,8 m³'ten 10,7 m³'e çıkar. Her iki panelin de Voc değeri 50 V sınırına yakındır; soğuk bölgelerde seçimi teknik ekibimizle teyit edin.

Pompa suyun bittiğini anlar mı?

Evet. Kontrolörde kuru çalışma koruması vardır ve pakete sıvı seviye sensörü dahildir. Kuyuda su sensör seviyesinin altına inince pompa durur, su toplanınca yeniden çalışır. Tank şamandırası da depo dolunca pompayı durdurur.
