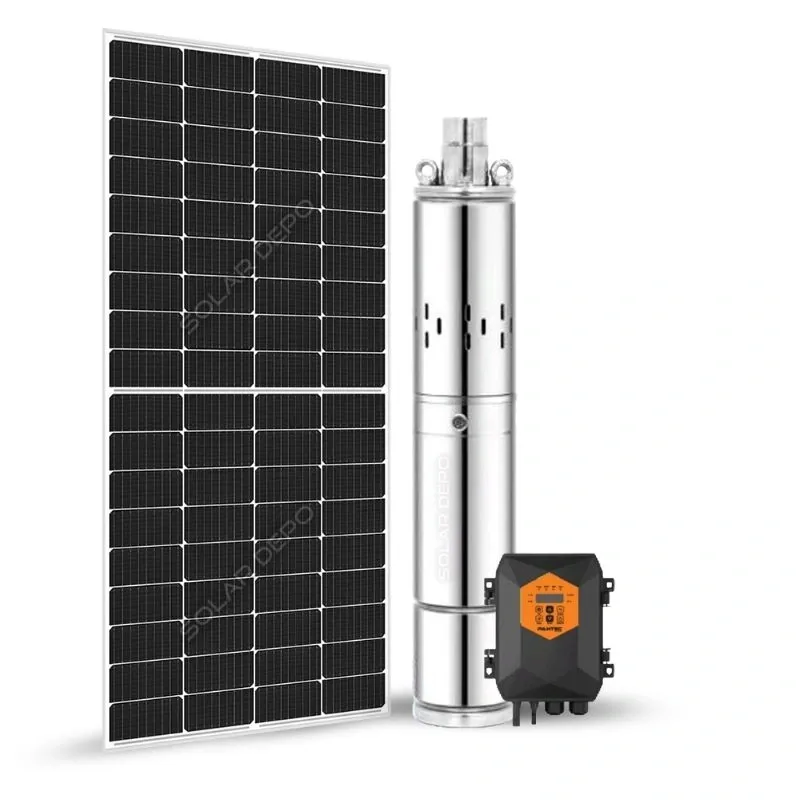

Bu paket, şebeke elektriği olmayan bahçe, bağ ve küçük tarlalar için hazırlanmış aküsüz bir güneş enerjili sulama sistemidir: 1 adet 455 W güneş paneli, MPPT kontrollü DC pompa sürücüsü ve Pantec 3SC1.7-80-24-210 modeli 24 V 210 W helisel rotorlu 3 inç dalgıç pompa. Üretici eğrisine göre pompa en fazla 80 metre su yüküne basar ve su yükü sıfıra yakınken saatte 1,8 m³ su verir. En çok karıştırılan nokta şudur: 80 metrede debi sıfıra iner. Gerçek kullanım aralığı 0–70 metredir ve debi su yüküyle birlikte düşer. Adındaki "günde 18 ton", 1,8 m³/saatlik en yüksek debinin 10 saatle çarpımıdır; aşağıda şehre, aya ve su yüküne göre hesaplanmış günlük değerleri bulabilirsiniz.

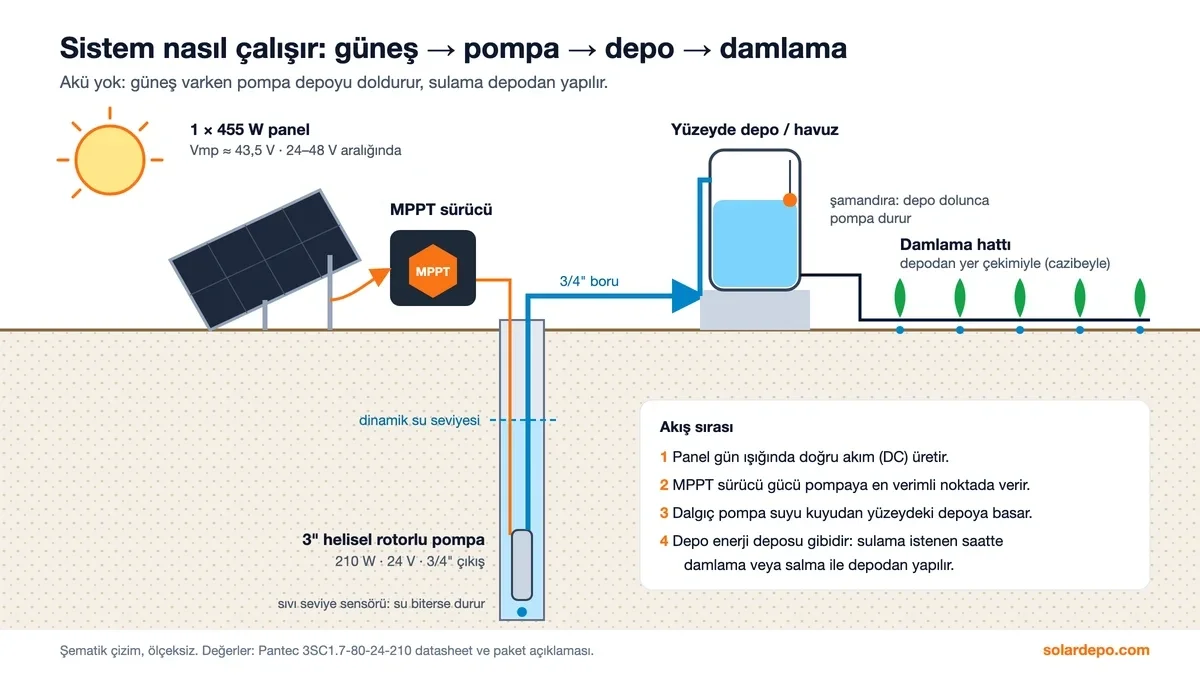

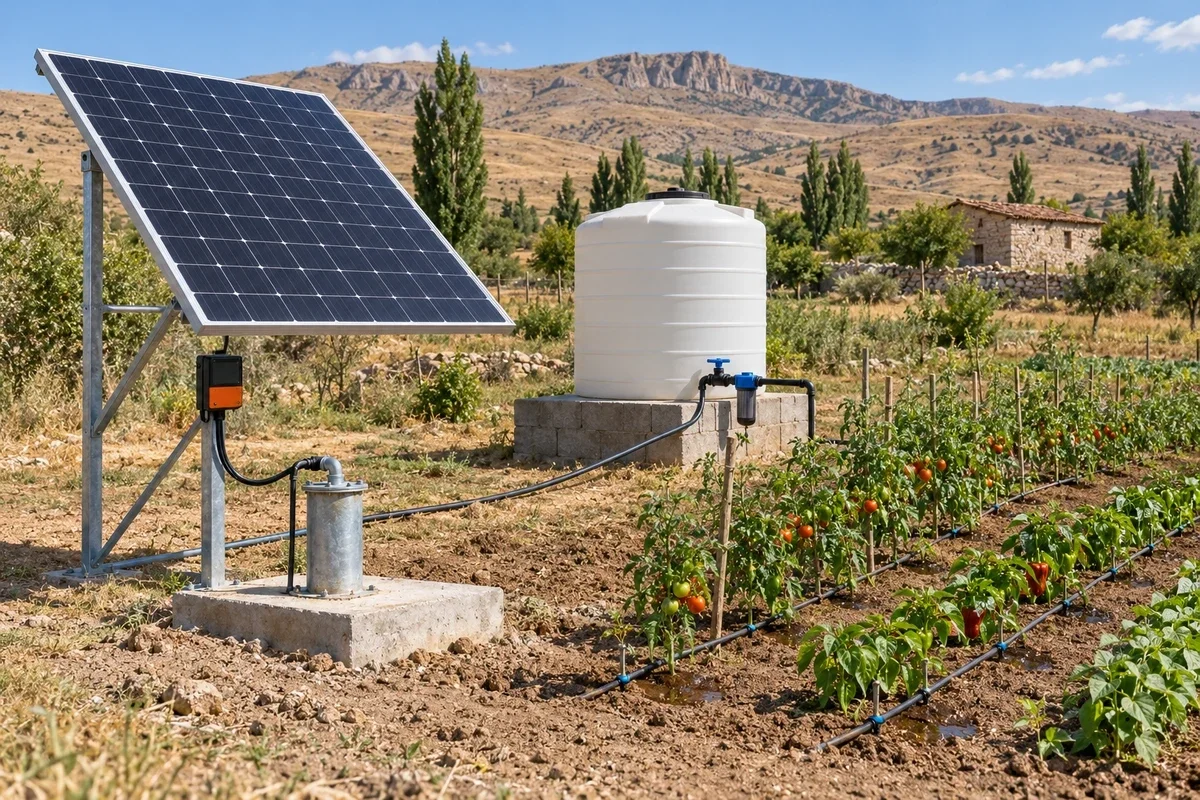

Güneş enerjili pompa sulamayı doğrudan yapmaz. Pompa, güneş olduğu sürece kuyudaki suyu yüzeydeki bir depoya veya havuza basar. Sulama, istediğiniz saatte bu depodan veya havuzdan yapılır: sebze, fide ve meyve fidanlarında damlama sulama, tarla ve bahçe aralarında salma sulama. Pakette akü yoktur; pompa güneş varken çalışır, akşam durur. Depo, sistemin enerji deposu yerine geçer: gündüz biriken su, akşam veya sabah sulamada kullanılır.
Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.
Pompa seçerken bakılan değer kuyu derinliği değil su yüküdür. Hesap şöyledir:
Su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı
Kot farkı, kuyu başından suyun aktığı en yüksek noktaya (depo girişine) olan dikey yüksekliktir. Yatay borunun beşte biri, borudaki sürtünme kaybı için eklenen paydır.

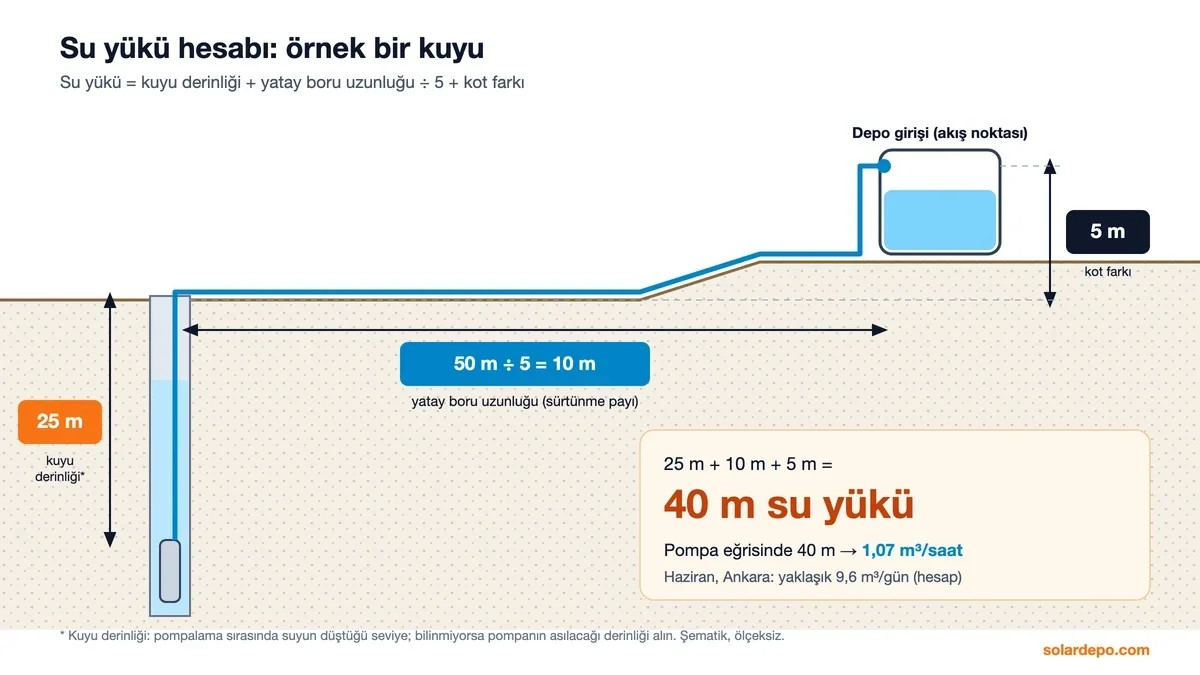

Bu pompa için örnek: pompalama sırasında suyun 25 m'ye düştüğü bir kuyu, depoya 50 m yatay boru ve depo girişi kuyu başından 5 m yukarıda olsun. Su yükü 25 + 50 ÷ 5 + 5 = 40 m olur. Pompa eğrisinde 40 m'ye karşılık gelen debi 1,07 m³/saattir; Haziran'da Ankara'da bu kurulum günde yaklaşık 9,6 m³ su çıkarır (hesap, varsayımlar aşağıda). Su yükünüz 70 m'yi geçiyorsa bu paket yerine daha yüksek basan bir paket seçin.

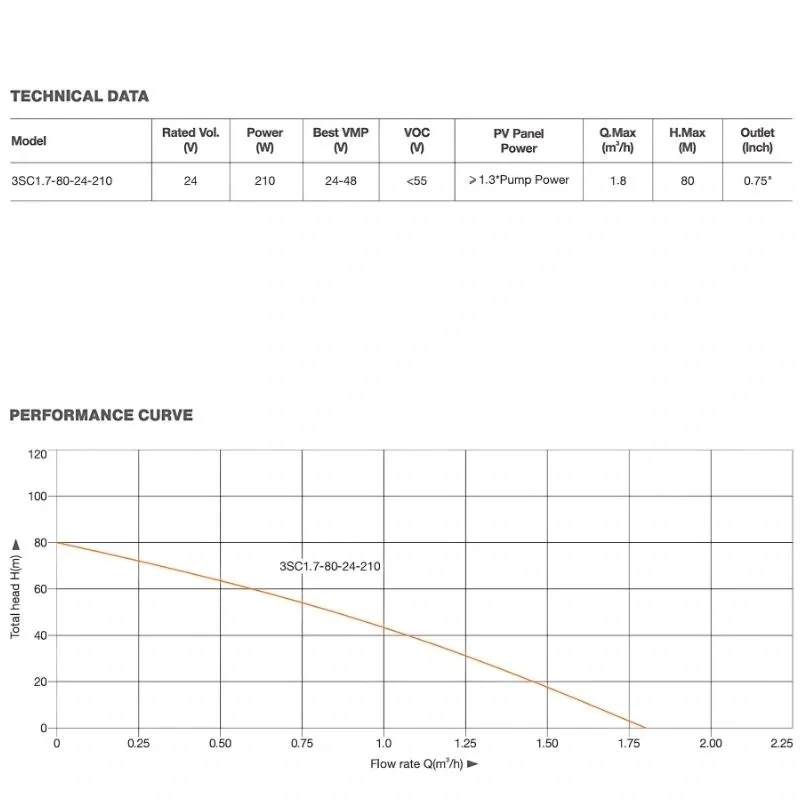

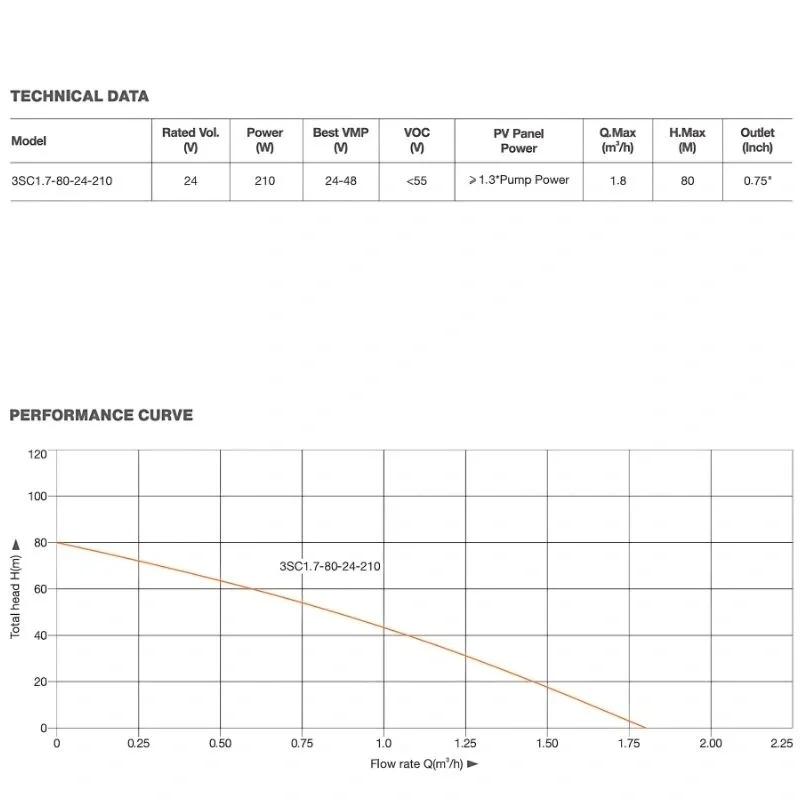

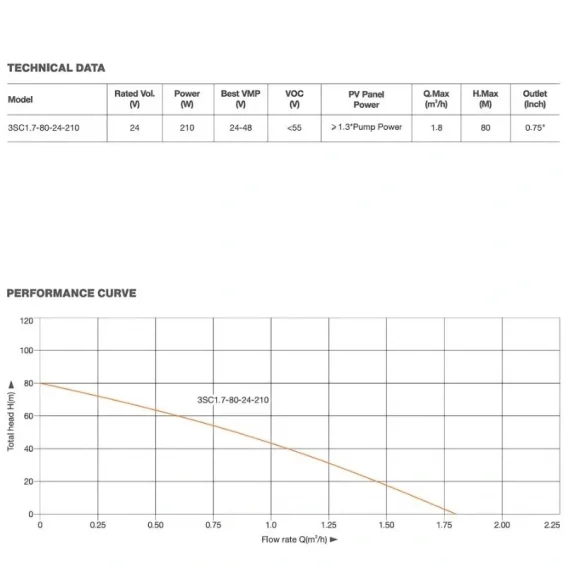

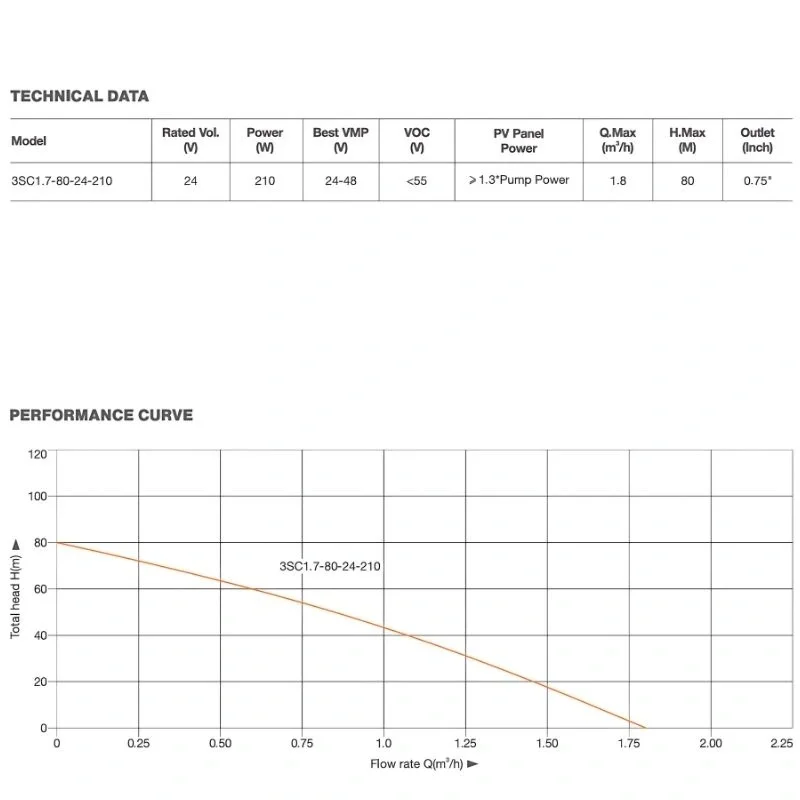

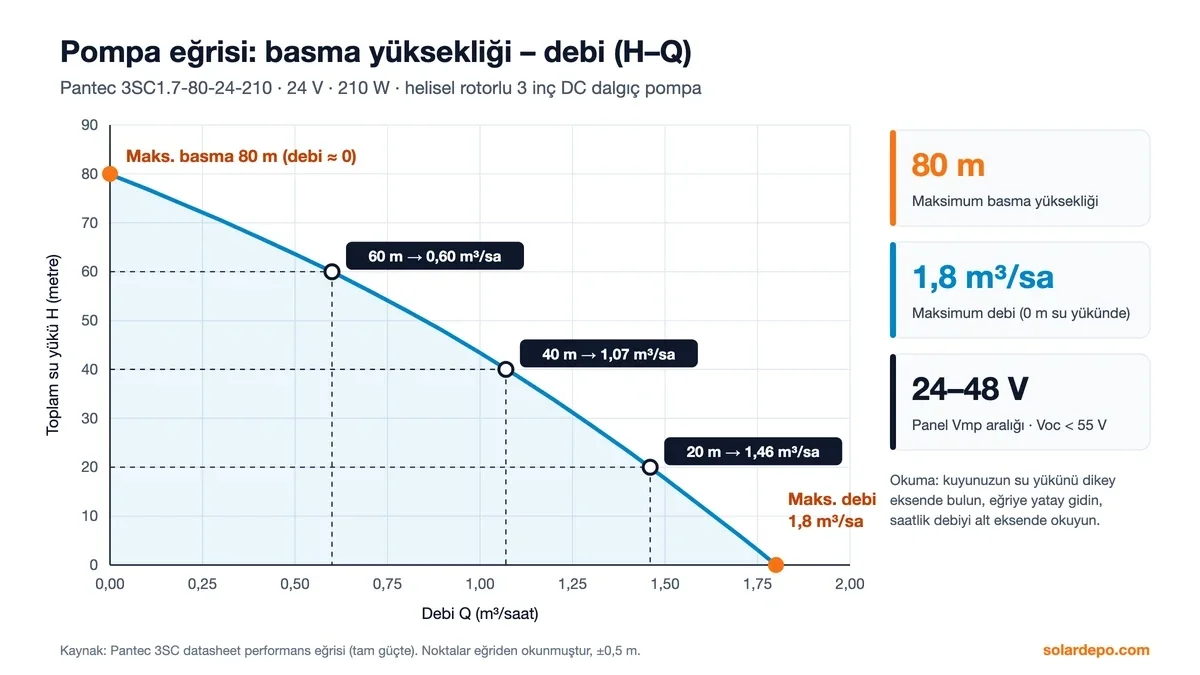

Aşağıdaki eğri Pantec datasheet'indeki 3SC1.7-80-24-210 performans eğrisinden okunmuştur. Eğri tam güçte geçerlidir; panel tam güç verdiğinde pompanın her su yükünde ulaşabileceği en yüksek saatlik debiyi gösterir.
| Su yükü (m) | Saatlik debi (m³/saat) | Not |
|---|---|---|
| 0 | 1,80 | maksimum debi |
| 10 | 1,63 | |
| 20 | 1,46 | çalışma noktası |
| 30 | 1,27 | |
| 40 | 1,07 | çalışma noktası |
| 50 | 0,85 | |
| 60 | 0,60 | çalışma noktası |
| 70 | 0,31 | verimli kullanımın üst sınırı |
| 80 | 0 | maksimum basma |
Kaynak: Pantec 3SC datasheet performans eğrisi, ±0,5 m okuma hassasiyeti. Önceki açıklamada geçen "80 m'de 0,5 m³/saat" ve "maksimum basma 70 m" ifadeleri datasheet'le uyuşmadığı için kullanılmamıştır.

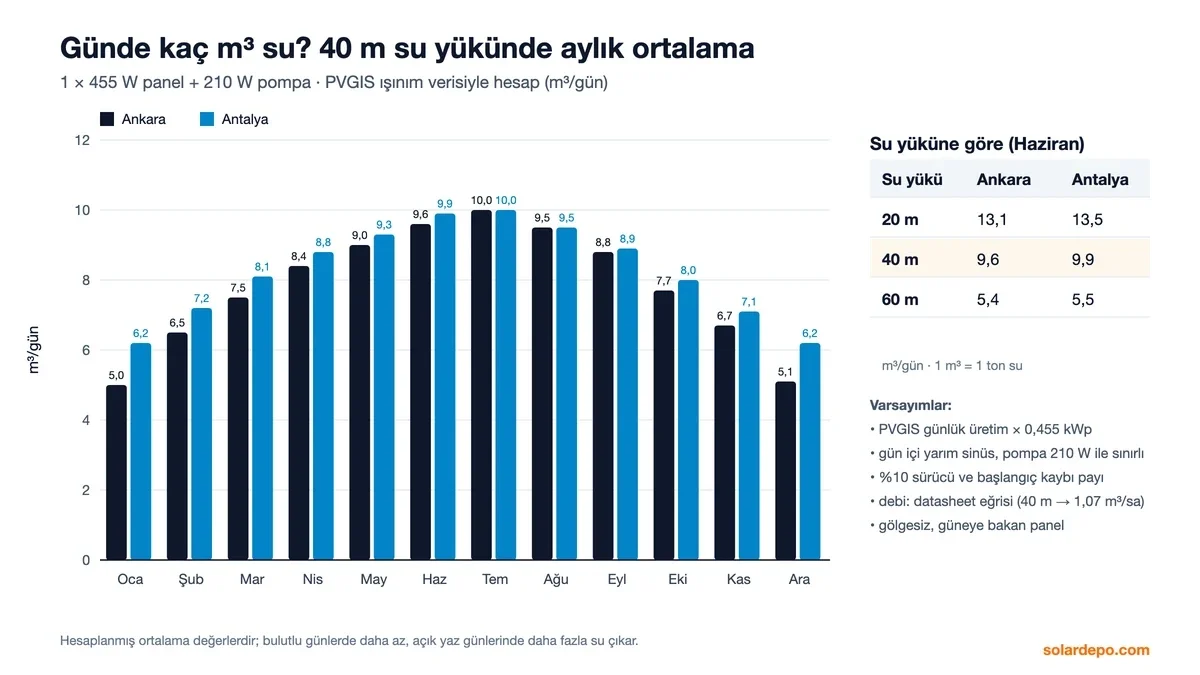

Pompa güneşle çalıştığı için günlük su miktarı ışınıma, aya ve su yüküne bağlıdır. Aşağıdaki değerler PVGIS ışınım verisiyle hesaplanmıştır (m³/gün, 1 m³ = 1 ton su).
| Şehir / ay | 20 m su yükü | 40 m su yükü | 60 m su yükü |
|---|---|---|---|
| Ankara, Nisan | 11,5 | 8,4 | 4,7 |
| Ankara, Haziran | 13,1 | 9,6 | 5,4 |
| Ankara, Eylül | 12,0 | 8,8 | 4,9 |
| Antalya, Nisan | 12,0 | 8,8 | 4,9 |
| Antalya, Haziran | 13,5 | 9,9 | 5,5 |
| Antalya, Eylül | 12,2 | 8,9 | 5,0 |
Varsayımlar: günlük panel üretimi = PVGIS v5.3 aylık ortalama (kWh/kWp/gün, %14 sistem kaybı, optimum eğim) × 0,455 kWp. Gün içi üretim yarım sinüs kabul edildi (gün uzunluğu Ocak'ta 9, Haziran'da 14 saat),pompaya giden güç 210 W ile sınırlandı, sürücü kaybı ve sabah-akşam başlangıç eşiği için %10 düşüldü. Helisel rotorlu pompada debi verilen su yükünde güçle yaklaşık orantılı kabul edildi. Gölgesiz, güneye bakan panel. Adındaki "günde 18 ton" değerine ancak çok düşük su yükünde ve uzun, açık bir yaz gününde yaklaşılır; 5 m su yükünde yaz aylarında hesap günde yaklaşık 15–16 m³ verir.
| Bileşen | Adet | Görevi |
|---|---|---|

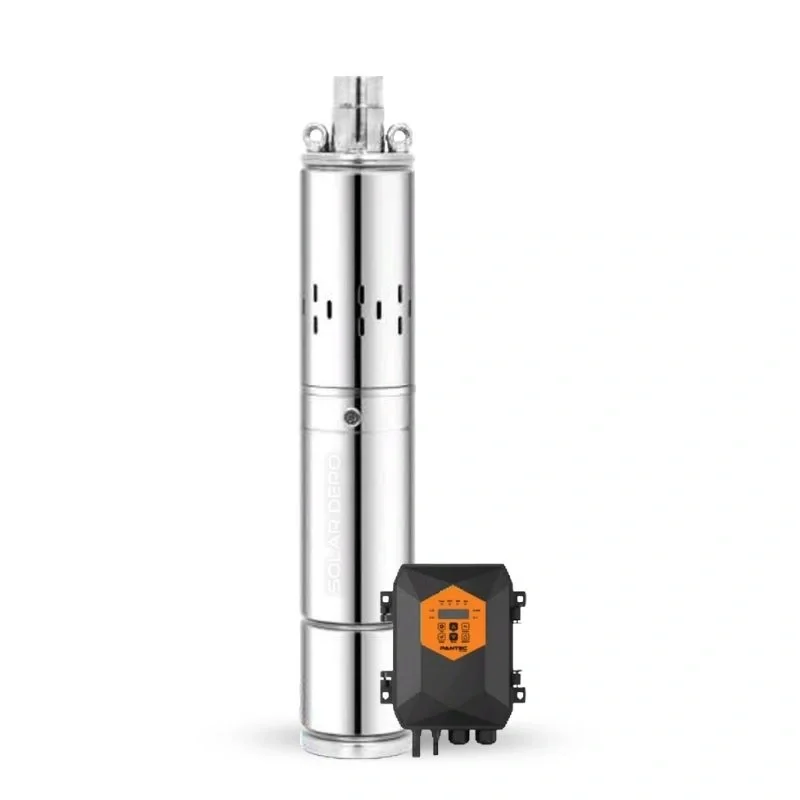

| Pantec 3SC1.7-80-24-210 24 V 210 W DC solar dalgıç pompa | 1 | Kuyudaki suyu yüzeye basar; 3 inç gövde, 3/4" çıkış |
| MPPT kontrollü DC pompa sürücüsü | 1 | Panel gücünü izler, pompayı çalıştırır ve korur |
| 455 W half-cut monokristal güneş paneli (Panel Seçimi: 455 W veya 550 W) | 1 | Sisteme güç verir |
| Solar kablo seti ve MC4 konnektörler | 1 set | Panel ile sürücü arasındaki bağlantı |
| Sıvı seviye sensörü | 1 | Kuyuda su azalınca pompayı durdurur (kuru çalışma koruması) |
| Tank su seviye şamandırası | 1 | Depo dolunca pompayı durdurur |
| 3x4 mm² yassı TTR kablo | Metraj | Pakette yoktur; kuyu derinliğine göre ayrıca alınır |
| Konstrüksiyon (trapez çatı veya zemin) | Seçeneğe bağlı | Ürün sayfasındaki "Konstrüksiyon Seçimi" ile eklenir |
Boru, depo veya havuz, damlama hattı ve pompa askı halatı pakete dahil değildir.
| Kontrol | Sürücü / pompa sınırı | Paketteki panel | Sonuç |
|---|---|---|---|
| Panel gücü | ≥ 1,3 × 210 W = 273 W | 455 W | Uygun (2,17 kat) |
| Çalışma gerilimi (Vmp) | 24–48 V | yaklaşık 43,5 V | Uygun |
| Açık devre gerilimi (Voc),25 °C | 55 V altı | 51,8 V | Uygun |
| Voc, soğuk sabah (hesap) | 55 V altı | 0 °C'de 55,0 V, -10 °C'de 56,3 V | Sınıra yakın |
Pompa gücünün iki katından fazla panel, sabah erken ve akşam geç saatlerde de pompanın dönmesini sağlar; öğlen fazla güç sürücü tarafından kullanılmaz. Paket tek panelle çalışacak şekilde kurulmuştur: iki panel seri bağlanırsa açık devre gerilimi 55 V sınırını aşar.
Panel değerleri, paket açıklamasındaki panel bağlantısının yönlendiği 455 W sınıfı half-cut panelin datasheet'inden alınmıştır (Voc 51,8 V, Vmp 43,48 V, Voc sıcaklık katsayısı -0,25 %/°C). Kışın donlu ve güneşli sabahlarda soğuk panelin açık devre gerilimi sürücü sınırına yaklaşabilir; kış kullanımı planlıyorsanız ve 550 W seçeneğini düşünüyorsanız gönderilecek panelin değerlerini teknik ekibimizle teyit edin.
| Model | Pantec 3SC1.7-80-24-210 |
|---|---|
| Tip | 3SC DC solar kuyu pompası, helisel rotor, 3 inç |
| Nominal gerilim | 24 V DC |
| Güç | 210 W |
| En iyi çalışma gerilimi (Vmp) | 24–48 V |
| Açık devre gerilimi (Voc) | 55 V altı |
| Önerilen panel gücü | pompa gücünün en az 1,3 katı (en az 273 W) |
| Maksimum debi | 1,8 m³/saat |
| Maksimum basma yüksekliği | 80 m |
| Çıkış çapı | 0,75" (3/4") |
| Motor | Fırçasız DC (BLDC),paket açıklamasına göre |
| Datasheet'te belirtilen parçalar | helisel rotor, rulman, paslanmaz çelik yağ silindiri |
Kaynak: Pantec 3SC datasheet, teknik veri tablosu. Helisel rotorlu pompalar az debiyle yüksek basma için tasarlanır; bu yüzden küçük güçle 80 m'ye kadar çıkabilir.
| Paket | Panel | Pompa | Maks. basma | Maks. debi |
|---|---|---|---|---|
| Bu paket (Pantec 24 V) | 1 × 455 W | 24 V 210 W, 3 inç | 80 m | 1,8 m³/saat |
| Hegel 24 V sulama paketi | 1 × 450 W | 24 V 210 W, 3 inç | 70 m | 1,8 m³/saat |
| Hegel 48 V sulama paketi | 2 × 450 W | 48 V 750 W, 4 inç | 70 m | 4 m³/saat |
| Pantec 72 V sulama paketi | 3 × 455 W | 72 V 750 W | 95 m | 4,5 m³/saat |
Diğer paketlerin değerleri kendi ürün sayfalarındaki adlarından ve açıklamalarından alınmıştır. Aynı güçteki Hegel 24 V paketine göre bu paketin pompası datasheet'e göre 10 m daha yükseğe basar.
Daha büyük alanlar için tarımsal sulama paketlerine, tüm DC setler için solar DC pompa setlerine, bağ evi çözümleri için dalgıç pompalı bağ evi paketlerine bakın.
Hayır, verimli çalışmaz. 80 m bu pompanın debisinin sıfıra indiği noktadır. Su yükünü (kuyu derinliği + yatay boru ÷ 5 + kot farkı) hesaplayın; 70 m'ye kadar saatte 0,3 m³ ve üzeri su alırsınız. Örneğin 60 m'de debi 0,60 m³/saat, Haziran'da günde yaklaşık 5,4 m³'tür.
Bu değer en yüksek debi (1,8 m³/saat) ile 10 saatin çarpımıdır ve su yükü sıfıra yakınken geçerlidir. Hesabımıza göre yaz aylarında 5 m su yükünde günde 15–16 m³, 20 m'de 13–14 m³, 40 m'de 9,5–10 m³ su çıkar.
Evet, depodan. Pompa gündüz depoyu doldurur; damlama veya salma sulamayı depodan akşam ya da sabah yaparsınız. Depoyu, bir günlük sulama ihtiyacınızı karşılayacak büyüklükte seçin.
Bitkiye, bölgeye ve sulama yöntemine bağlıdır. Yaz ortasında damlama sulanan sebze için dekar başına günde yaklaşık 4–6 m³ su varsayarsak, 40 m su yükünde günde 9,6 m³ su yaklaşık 1,5–2,5 dekar sebzeye yeter. Salma sulama daha çok su ister.
MPPT sürücü düşük ışıkta pompayı yavaş çalıştırır; debi düşer. Çok kapalı havada pompa durabilir. Panel gücünün pompa gücünün iki katından fazla olması bulutlu günlerde çalışma süresini uzatır.
Paketteki sıvı seviye sensörü su seviyesi düşünce pompayı durdurur ve su geri gelince yeniden çalıştırır. Sensörün pompanın üzerinde, su seviyesinin altında olması gerekir.
Pompaya 3x4 mm² yassı TTR kablo gider ve pakete dahil değildir. Uzunluk: pompanın asılacağı derinlik + kuyu başından sürücüye mesafe + birkaç metre pay. Örneğin pompa 30 m'ye asılacak ve sürücü kuyu başından 3 m uzakta ise yaklaşık 35 m kablo alınır.
Tam güçte artmaz; pompa 210 W ile sınırlıdır ve eğrideki debiyi aşamaz. Ayrıca iki panel seri bağlanırsa açık devre gerilimi sürücünün 55 V sınırını aşar. Daha fazla su için 750 W pompalı paketlere bakın.
Teknik doküman:Pantec 3SC1.7-80-24-210 datasheet (PDF)
