Bu paket, şebeke elektriği olmayan bahçe, bağ ve tarlalarda kuyudan su çıkarmak için hazırlanmış aküsüz bir solar sulama setidir: 3 adet 450 W güneş paneli, Hegel 72 V 1.100 W fırçasız DC dalgıç pompa (model 4US1100-96/4C) ve pompanın MPPT kontrollü sürücüsü. Pompa en fazla 90 metre su yüküne basar ve en fazla saatte 4 m³ su verir. Adındaki "4 Ton Su" günlük değil, saatlik en yüksek debidir; günlük miktar kuyu derinliğine ve güneşe bağlıdır ve aşağıda şehir ve ay bazında hesaplanmıştır.

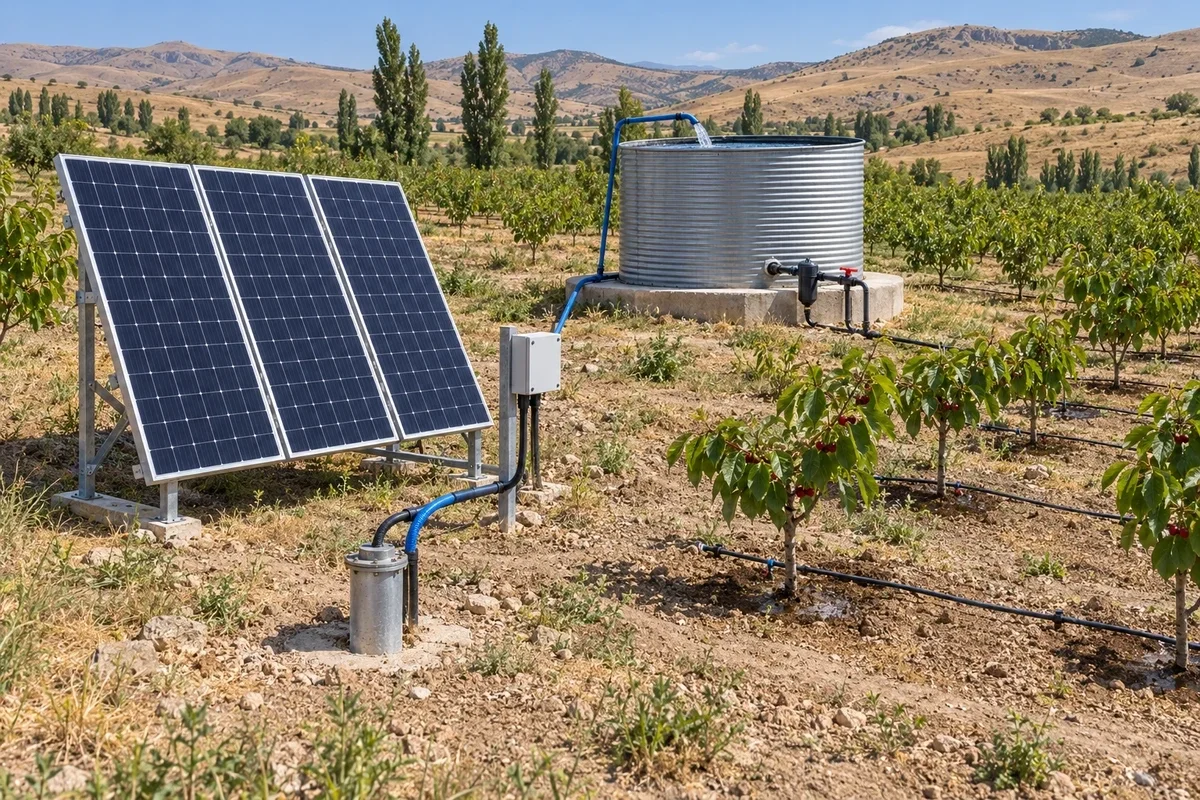

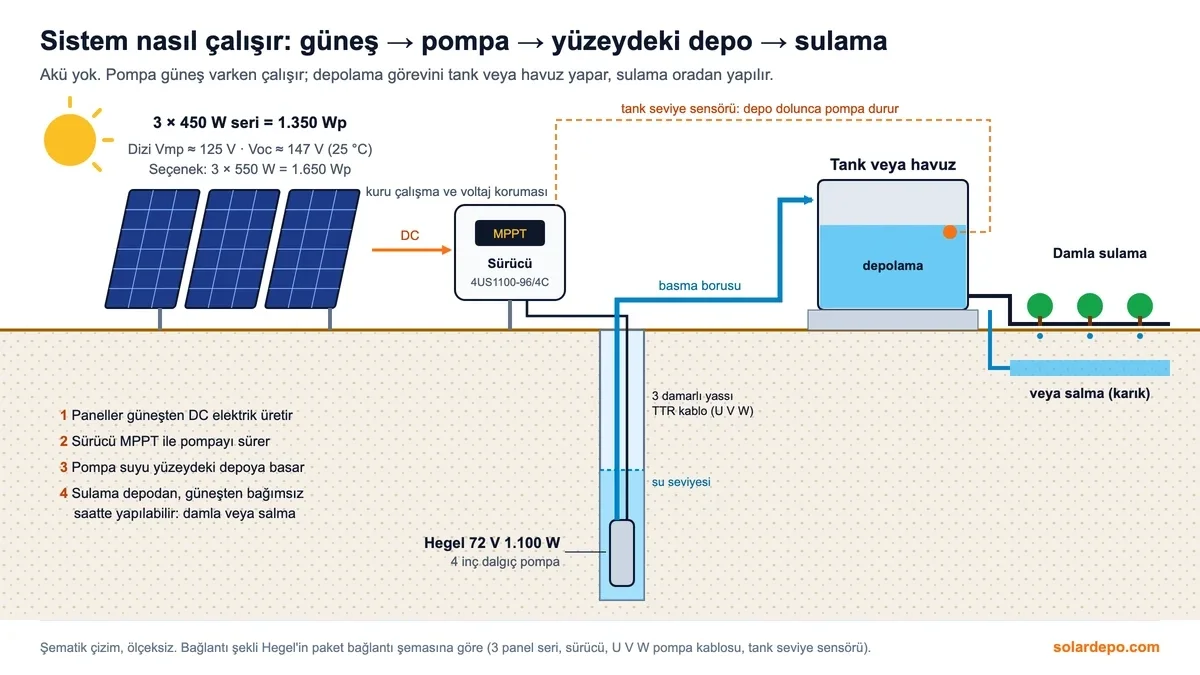

Güneş enerjili pompa suyu doğrudan bitkiye değil, yüzeydeki bir tanka veya havuza basar. Sulama da bu tanktan veya havuzdan, damla sulama ya da salma (karık) sulama ile yapılır. Pakette akü yoktur: pompa güneş varken çalışır, depolama görevini tank veya havuz üstlenir. Öğlen basılan su akşam veya sabah sulamasında kullanılır.
Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.
Pompanın vereceği suyu yalnız kuyu derinliği belirlemez; yatay boru ve tankın yüksekliği de yük bindirir. Hepsinin toplamına su yükü (toplam basma yüksekliği) denir:
Su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı
Kot farkı, kuyu başından suyun aktığı noktaya (tankın giriş ağzına) kadar olan dikey yüksekliktir. Yatay boru uzunluğunun beşte biri, borudaki sürtünme kaybını pratik olarak hesaba katar.

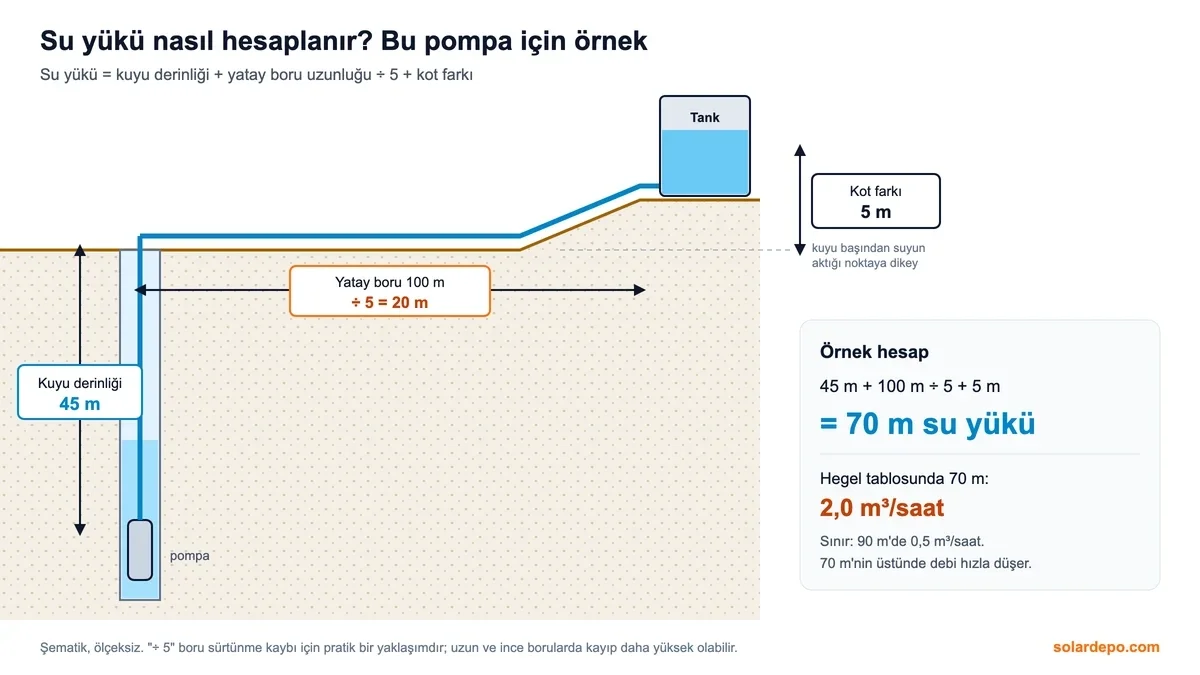

Bu pompa için örnek: Kuyu derinliği 45 m, kuyudan tanka 100 m yatay boru ve tank kuyu başından 5 m yukarıda olsun. Su yükü = 45 + 100 ÷ 5 + 5 = 70 m. Hegel tablosunda 70 m'de debi 2,0 m³/saattir. Su yükü 70 m'yi geçtikçe debi hızla düşer; 90 m'de 0,5 m³/saate iner.

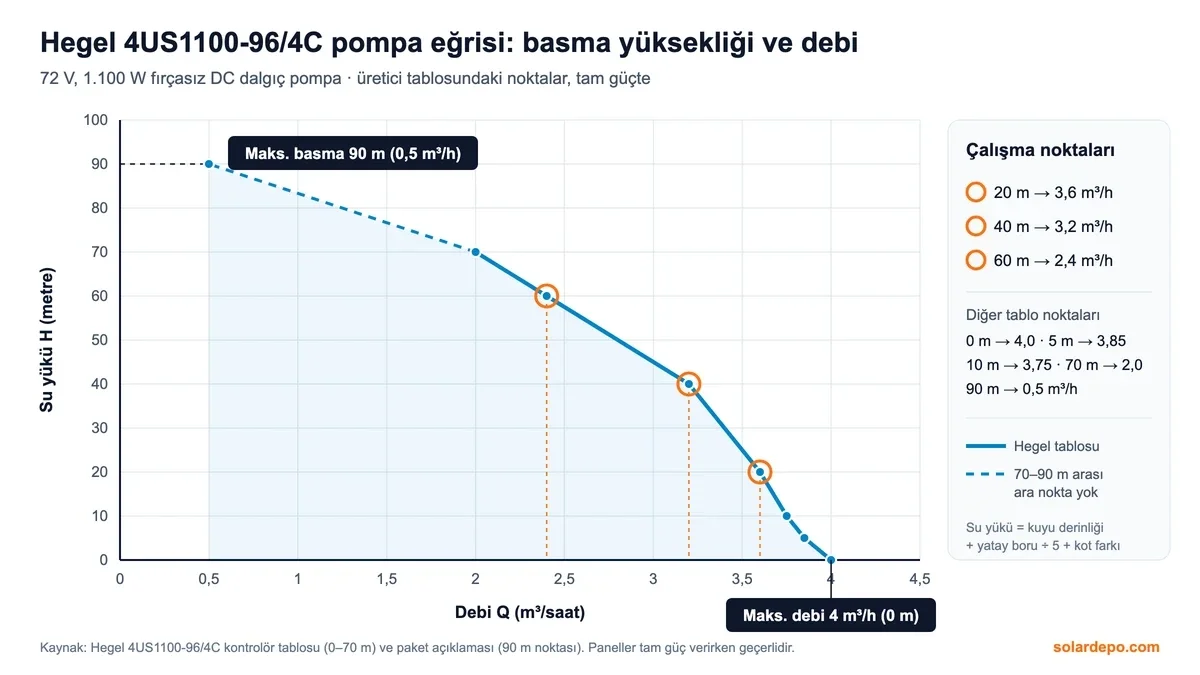

Eğri, Hegel 4US1100-96/4C tablosundaki noktalardan çizilmiştir ve paneller tam güç verirken geçerlidir; sabah ve akşam debi daha düşüktür.
| Su yükü (m) | Debi, Hegel tablosu (m³/saat) | Debi, paket açıklaması (m³/saat) | Önerilen pompa kablosu |
|---|---|---|---|
| 0 | 4,0 | – | 3x2,5 mm² |
| 5 | 3,85 | 4,0 | |
| 10 | 3,75 | – | |
| 20 | 3,6 | 3,6 | 3x4 mm² |
| 40 | 3,2 | 3,10 | |
| 60 | 2,4 | 2,50 | 3x6 mm² |
| 70 | 2,0 | – | |
| 90 | – | 0,50 | 3x6 mm² |

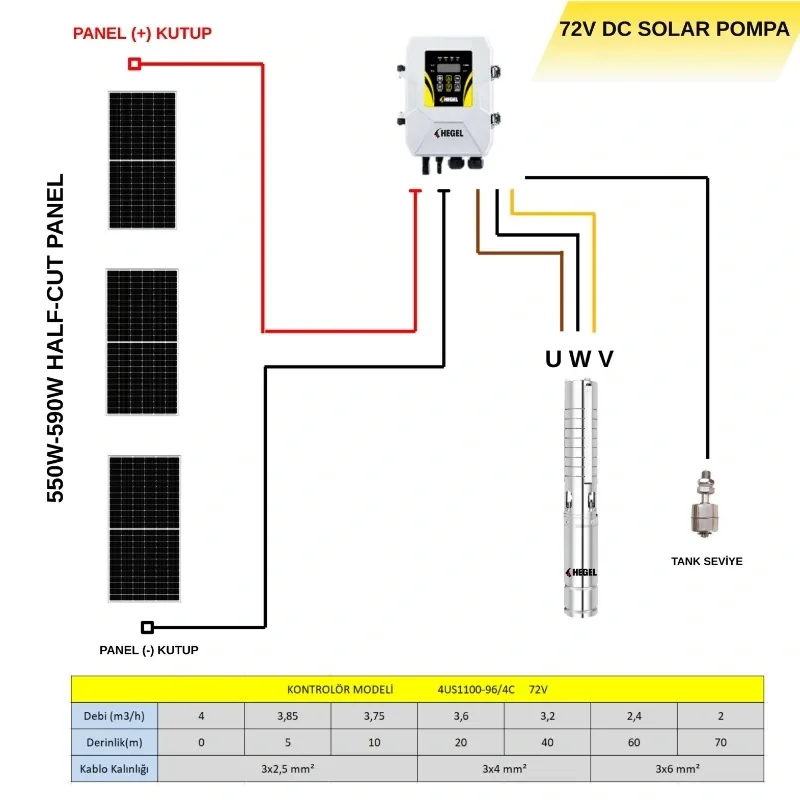

Kaynak: Hegel "Kontrolör modeli 4US1100-96/4C 72V" tablosu (0–70 m, kablo kesitleri) ve paketin önceki açıklaması (90 m). Hesaplarda Hegel tablosu kullanılmıştır.

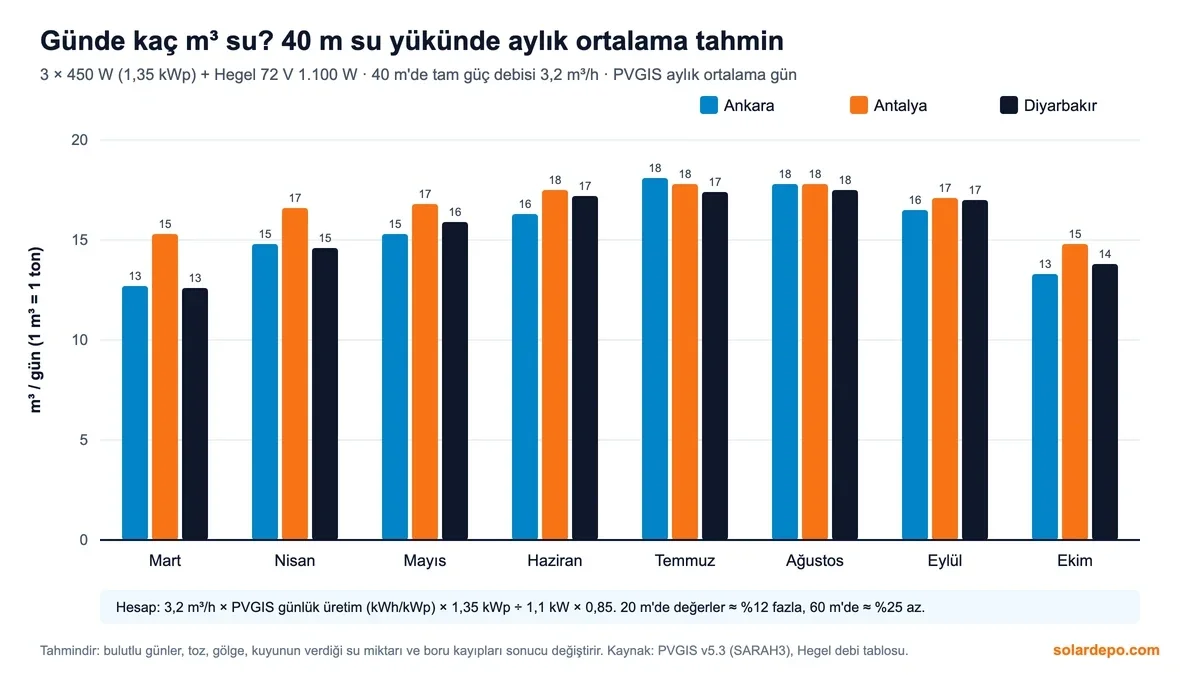

Pompa gün boyu tam güçte çalışmaz. Tahmin için PVGIS'in şehir ve aya göre ortalama günlük panel üretimini kullandık. Varsayımlar: dizi 1,35 kWp; pompa tam güçte 1,1 kW çeker ve tablodaki debiyi verir; sabah ve akşamın zayıf ışığı, sürücü ve kablo kayıpları için 0,85 katsayısı. Hesap: günlük su = debi × PVGIS günlük üretim × 1,35 ÷ 1,1 × 0,85.
| Şehir | Ay | 20 m su yükü | 40 m su yükü | 60 m su yükü |
|---|---|---|---|---|
| Ankara | Nisan | ≈ 17 m³ | ≈ 15 m³ | ≈ 11 m³ |
| Ankara | Haziran | ≈ 18 m³ | ≈ 16 m³ | ≈ 12 m³ |
| Ankara | Ağustos | ≈ 20 m³ | ≈ 18 m³ | ≈ 13 m³ |
| Antalya | Nisan | ≈ 19 m³ | ≈ 17 m³ | ≈ 13 m³ |
| Antalya | Haziran | ≈ 20 m³ | ≈ 18 m³ | ≈ 13 m³ |
| Antalya | Ağustos | ≈ 20 m³ | ≈ 18 m³ | ≈ 13 m³ |
| Diyarbakır | Nisan | ≈ 16 m³ | ≈ 15 m³ | ≈ 11 m³ |
| Diyarbakır | Haziran | ≈ 19 m³ | ≈ 17 m³ | ≈ 13 m³ |
| Diyarbakır | Ağustos | ≈ 20 m³ | ≈ 18 m³ | ≈ 13 m³ |
Değerler m³/gün (1 m³ = 1 ton),aylık ortalama gün için yuvarlanmış tahmindir. Kaynak: PVGIS v5.3 (SARAH3, 2005–2023, optimum eğim, %14 sistem kaybı) ve Hegel debi tablosu. Bulut, toz, gölge ve kuyunun verimi sonucu değiştirir. Önceki açıklamadaki "günde 31 ton (40 m)" değeri 10 saat tam güç varsayımına dayanıyordu.
| Bileşen | Adet | Görevi |
|---|---|---|
| 450 W Half Cut monokristal güneş paneli | 3 | Seri bağlanır, 1.350 Wp, pompanın enerjisi |
| Hegel 72 V 1.100 W DC solar dalgıç pompa (4US1100-96/4C) | 1 | Kuyudan suyu yüzeydeki depoya basar |
| MPPT kontrollü pompa sürücüsü | 1 | Panel gücünü izler, pompayı sürer ve korur |

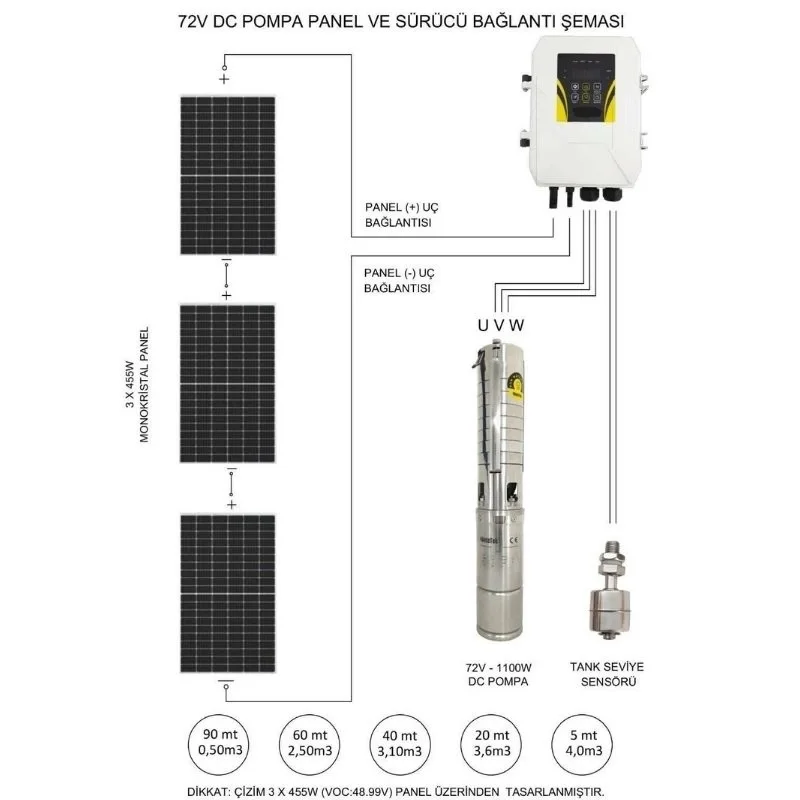

| Tank seviye sensörü (şamandıra),bağlantı şemasına göre pompa setiyle | 1 | Depo dolunca pompayı durdurur |
| Solar kablo seti ve MC4 konnektörler | 1 set | Paneller ile sürücü arası DC bağlantı |
Pakette olmayan, ayrıca alınan: pompayı sürücüye bağlayan 3 damarlı yassı TTR kablo kuyu derinliğine göre metreyle alınır (3x4 mm² veya 3x6 mm²; seçim için yukarıdaki tabloya bakın). Boru, tank ve sulama hattı da ayrıca planlanır.

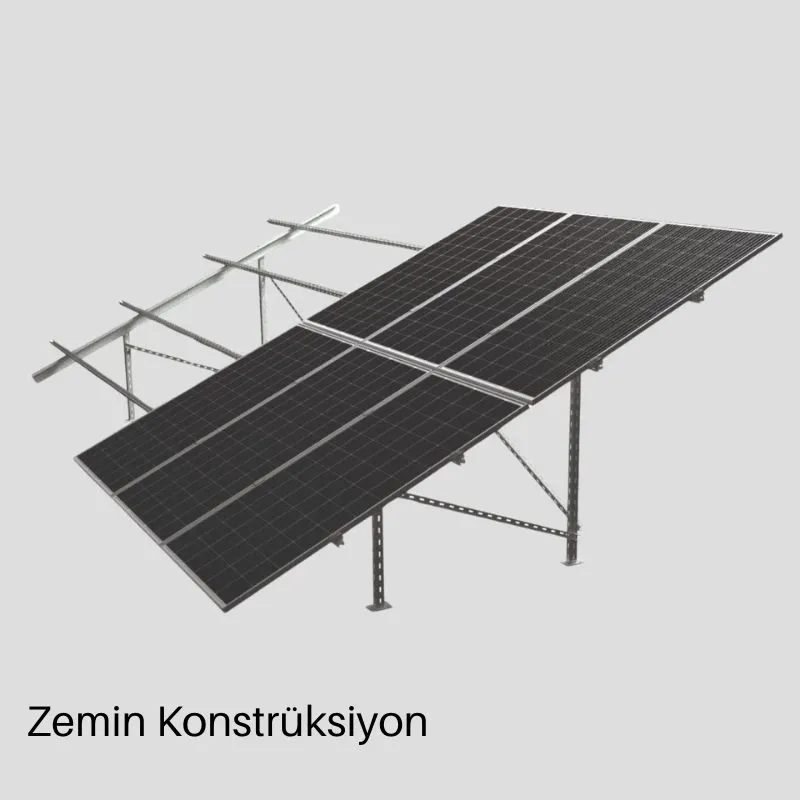

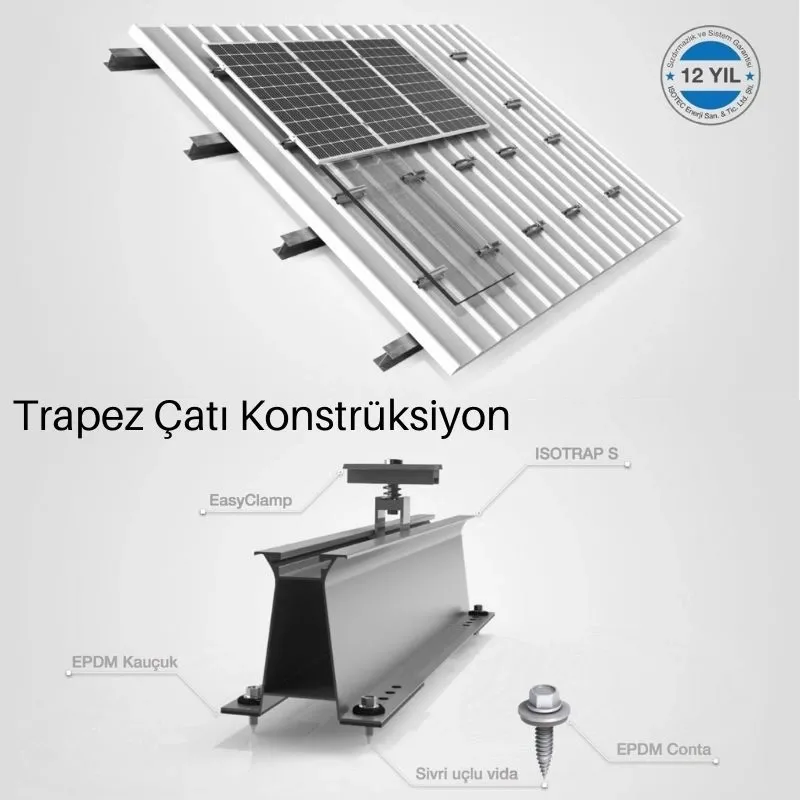

Ürün sayfasındaki seçenekler: "Panel Seçimi" ile 450 W yerine 550 W Half Cut panel, "Konstrüksiyon Seçimi" ile trapez çatı veya zemin montaj sistemi eklenebilir.
| Değer | 3 × 450 W (standart) | 3 × 550 W (seçenek) | Sürücü / pompa değeri |
|---|---|---|---|
| Dizi gücü | 1.350 Wp | 1.650 Wp | Önerilen PV gücü 1.430 W üzeri (1.100 W × 1,3) |
| Dizi çalışma gerilimi (Vmp) | 3 × 41,72 = 125,2 V | 3 × 41,72 = 125,2 V | 72–144 V |
| Dizi açık devre gerilimi (Voc, 25 °C) | 3 × 48,99 = 146,97 V | 3 × 48,99 = 146,97 V | 150 V altı |
Panel değerleri solardepo.com'daki 450 W ve 550 W panel sayfalarından alınmıştır.
125 V civarındaki dizi gerilimi sürücünün 72–144 V aralığındadır. 3 × 450 W ile dizi gücü önerilen 1.430 W'ın yaklaşık %94'üdür; 550 W seçeneği (1.650 Wp) öneriyi karşılar ve pompa sabah daha erken, akşam daha geç tam güce yaklaşır.
Soğuk iklim notu: Panellerin açık devre gerilimi soğukta yükselir. Panel sayfasında sıcaklık katsayısı verilmediği için genel −0,30 %/°C değeriyle −10 °C'de dizi Voc'u yaklaşık 162 V olur; bu, sürücü için belirtilen 150 V sınırının üzerindedir. Hegel'in kendi bağlantı şeması aynı diziye (3 × 455 W, Voc 48,99 V) göre çizilmiştir. Kışı sert geçen yerlerde kurulumdan önce sürücünün en yüksek giriş gerilimini teknik ekibimizle teyit edin.
| Pompa modeli | Hegel 4US1100-96/4C |
|---|---|
| Tip | 4 inç dalgıç pompa, kalıcı mıknatıslı fırçasız DC (BLDC) motor |
| Nominal gerilim / güç / akım | 72 V DC / 1.100 W / 15,5 A |
| Sürücü giriş gerilimi | Vmp 72–144 V, Voc 150 V altı |
| Önerilen PV gücü | 1.430 W üzeri (1.100 W × 1,3) |
| Maksimum debi (Qmax) | 4 m³/saat |
| Maksimum basma (Hmax) | 90 m |
| Çıkış çapı | 1,25" / 2" |
| Kontrol | MPPT (maksimum güç noktası izleme),yumuşak kalkış, ayarlanabilir hız |
| Korumalar | Kuru çalışma, aşırı/düşük voltaj, aşırı yük, aşırı akım; pompa sayfasına göre ayrıca hatalı kablolama, faz kaybı ve yüksek sıcaklık |
| Maksimum daldırma derinliği | 96 m |
| Su sıcaklığı / pH | en fazla 35 °C / 6,5–8,0 |
| Sürücü çalışma sıcaklığı | en fazla 60 °C |
| Malzeme | Ağırlıklı paslanmaz çelik |
Kaynak: paket açıklamasındaki teknik tablo ve Hegel 72 V pompa ürün sayfası. Ürün için ayrı bir PDF datasheet yayımlanmamıştır.
| Paket | Panel | Pompa gerilimi | Maks. basma | Maks. debi | 40 m'de debi | 60 m'de debi |
|---|---|---|---|---|---|---|
| Hegel 48 V, 2 panelli paket | 2 × 450 W | 48 V | 70 m | 4 m³/saat | 2,70 m³/saat | 1,60 m³/saat |
| Bu paket: Hegel 72 V, 3 panelli | 3 × 450 W | 72 V | 90 m | 4 m³/saat | 3,2 m³/saat | 2,4 m³/saat |
| Hegel 96 V, 4 panelli paket | 4 × 450 W | 96 V | 90 m | 7,5 m³/saat | 4,8 m³/saat | 3,6 m³/saat |
| Hegel 110 V, 4 panelli paket | 4 × 450 W | 110 V | 110 m | 7,5 m³/saat | 6,0 m³/saat | 5,0 m³/saat |
Kaynak: ilgili ürün sayfalarındaki debi tabloları ve ürün adları (tam güçte saatlik değerler). Bu paket için Hegel 4US1100-96/4C tablosu kullanılmıştır.
40–70 m su yükünde bu paket, 2 panelli 48 V pakete göre aynı derinlikte daha fazla su verir; daha geniş alanlar için 4 panelli paketlere bakın.
Diğer seçenekler için solar DC pompa setleri ve tek başına solar dalgıç pompalar kategorilerine göz atabilirsiniz.
Pompa yalnızca güneş varken çalışır; gece çalışmaz, bulutlu havada yavaşlar. Bu yüzden su gündüz yüzeydeki tanka veya havuza basılır ve sulama oradan, istediğiniz saatte yapılır.
Su yüküne ve mevsime bağlıdır. Tahminimize göre 40 m su yükünde Haziran'da Ankara'da günde yaklaşık 16 m³, Antalya'da 18 m³; 60 m'de 12–13 m³ su çıkar. 1 m³ su 1 tondur. Hesabın varsayımları "Günde ne kadar su basar?" bölümündedir.
Önce su yükünü hesaplayın. Örnek: 80 m kuyu, 50 m yatay boru ve 2 m kot farkıyla su yükü 80 + 10 + 2 = 92 m olur; bu, pompanın 90 m sınırının üzerindedir. 70–90 m arasında debi 2,0'dan 0,5 m³/saate düştüğü için bu derinliklerde 110 m veya 200 m basan paketler daha uygundur.
3 × 550 W ile dizi gücü 1.650 Wp olur ve sürücü tablosundaki 1.430 W üzeri öneriyi karşılar. Pompa sabah daha erken çalışmaya başlar ve öğle dışındaki saatlerde daha fazla su basar. Pompa en fazla 1.100 W çektiği için öğlen debisi değişmez.
Bitkinin su ihtiyacı türüne, yaşına, toprağa ve iklime göre değişir. Örnek varsayım: damla sulamada ağaç başına günde 40 litre gerekiyorsa, günde 16 m³ su yaklaşık 400 ağaca yeter (16.000 ÷ 40). Kendi bitkinizin ihtiyacıyla aynı hesabı yapabilirsiniz.
Sürücüde kuru çalışma koruması vardır; kuyuda su çekildiğinde pompayı durdurur. Kuyunun verdiği su pompanın debisinden azsa sürücünün ayarlanabilir hız özelliğinden yararlanılabilir.
Pratik bir başlangıç, en az bir günlük pompa çıkışı kadar hacimdir. Örnek: 40 m su yükünde yaz aylarında günde 16–18 m³ basıldığı için 15–20 m³'lük bir tank veya havuz bir günlük suyu tutar. Bulutlu günlere pay bırakmak isterseniz hacmi artırabilirsiniz.
