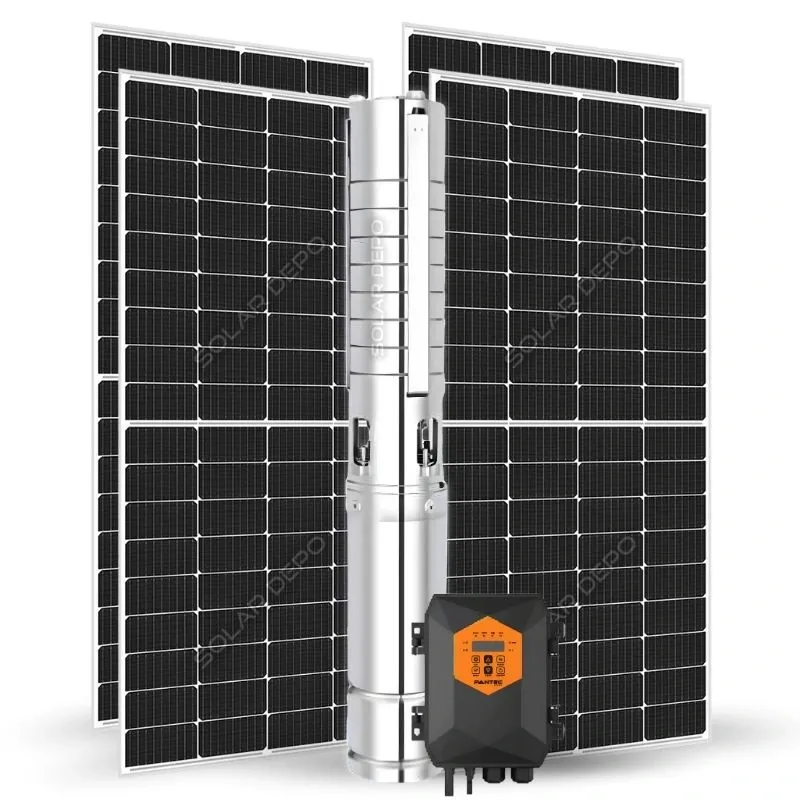

Bu paket, derin sondaj kuyusundan güneş enerjisiyle su çeken, akü kullanmayan bir sulama setidir: Pantec 4SS4-140-96-1300 DC dalgıç pompa (96 V, 1300 W),MPPT kontrollü pompa sürücüsü ve 4 adet 455 W half-cut monokristal panel (toplam 1.820 Wp). Üretici eğrisine göre pompa en fazla 140 m basar ve en fazla 4 m³/saat su verir. Sık karıştırılan nokta şudur: bu iki değer aynı anda geçerli değildir. Su yükü arttıkça debi düşer; 80 m'de saatte yaklaşık 2,48 m³, 120 m'de 1,25 m³ su çıkar.

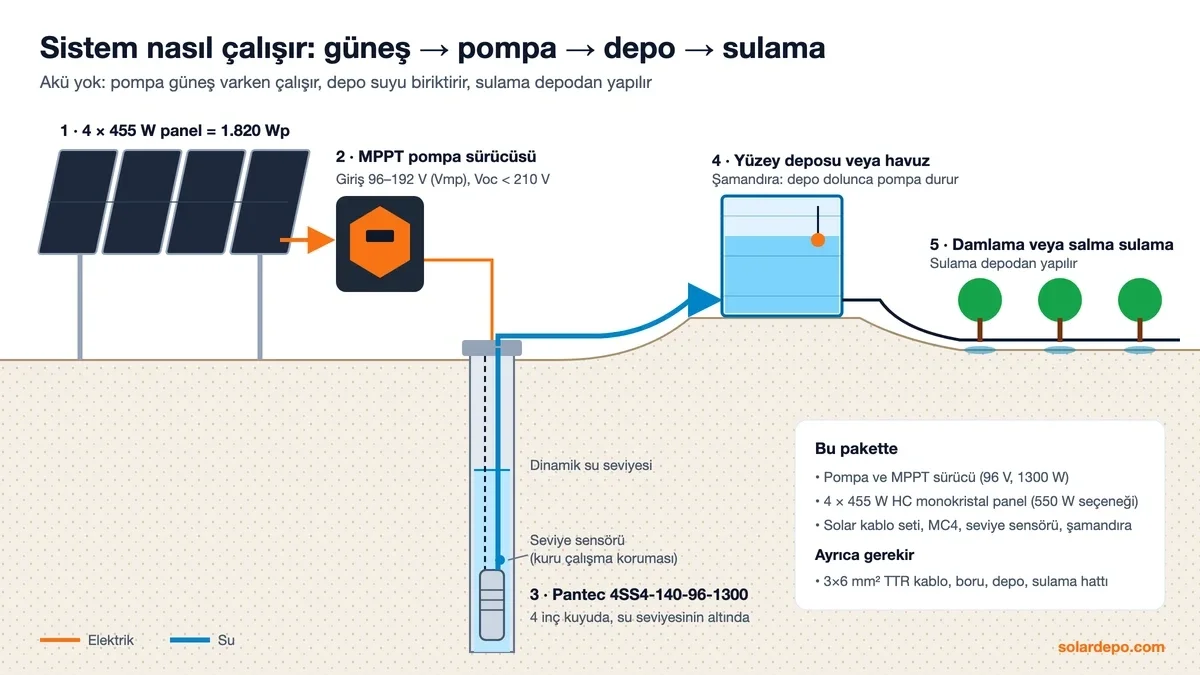

Sistem nasıl çalışır?

Solar dalgıç pompa sulamayı doğrudan yapmaz; görevi kuyudaki suyu yüzeydeki bir tanka, depoya veya havuza basmaktır. Sulama daha sonra bu depodan veya havuzdan, ihtiyaca göre damlama ya da salma (karık, tava) sulama ile yapılır. Sistemde akü yoktur: pompa güneş olduğu sürece çalışır, akşam ve bulutlu saatlerde durur. Gün içinde biriken su, depoda enerji yerine depolanmış olur.

1. Paneller güneş ışığını doğru akıma çevirir (4 × 455 W = 1.820 Wp).
2. MPPT pompa sürücüsü, panellerden alınabilecek en yüksek gücü izler ve motoru ışık arttıkça hızlandırır. Sabah ve akşam pompa yavaş döner, öğle saatlerinde tam güce çıkar.
3. Pompa 4 inç ve üzeri sondaj kuyusunda, su seviyesinin altında çalışır; su 1,25 inç çıkıştan basma borusuna verilir.
4. Depo veya havuz suyu biriktirir. Depo dolunca şamandıra pompayı durdurur; kuyuda su azalınca seviye sensörü pompayı kuru çalışmaya karşı keser.
5. Sulama depodan yapılır: damlama hatlarıyla ağaç ve sebze sıralarına ya da salma ile tavalara. Depo yüksekte ise su cazibeyle akar.

Bu yapı sayesinde pompanın gün içindeki değişken debisi sulamayı etkilemez. Örneğin 80 m su yükünde haziranda günde yaklaşık 15 m³ su depoya girer; sulama bu birikmiş sudan istediğiniz saatte ve basınçta yapılır.

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

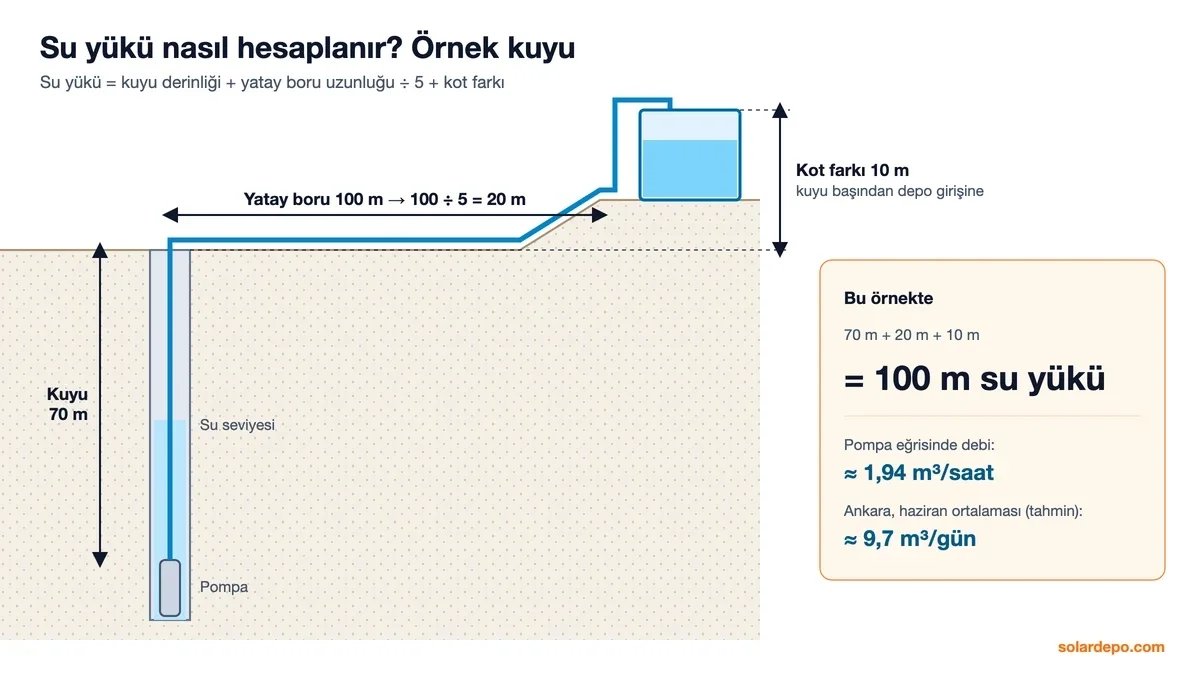

Araç şu basit formülü kullanır: su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı. Kot farkı, kuyu başından suyun aktığı noktaya (depo girişi veya havuz) kadar olan dikey yüksekliktir. Yatay borudaki sürtünme kaybı, her 5 m boru için yaklaşık 1 m ek yük olarak sayılır.

Hesapladığınız su yükü 140 m'ye yaklaşıyorsa bu pompa çok az su verir; 130 m'de debi 0,8 m³/saate iner. Bu durumda daha yüksek basan bir paket daha uygun olur (aşağıdaki karşılaştırmaya bakın).

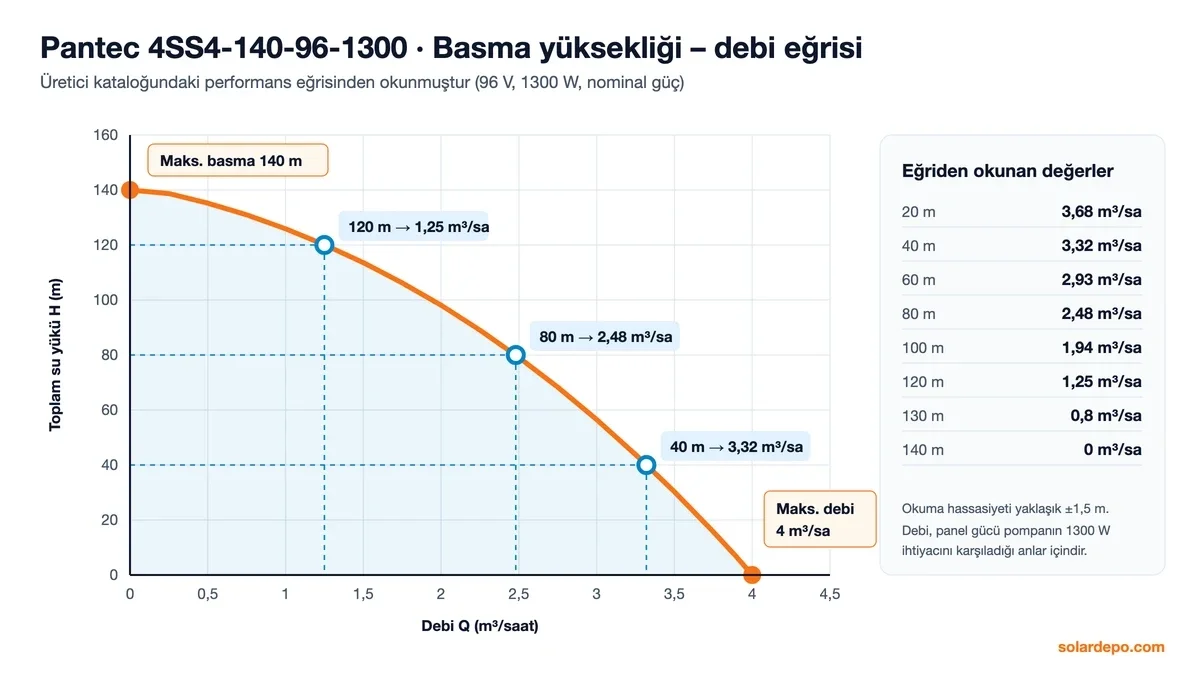

Pompa eğrisi: hangi yükte ne kadar su?

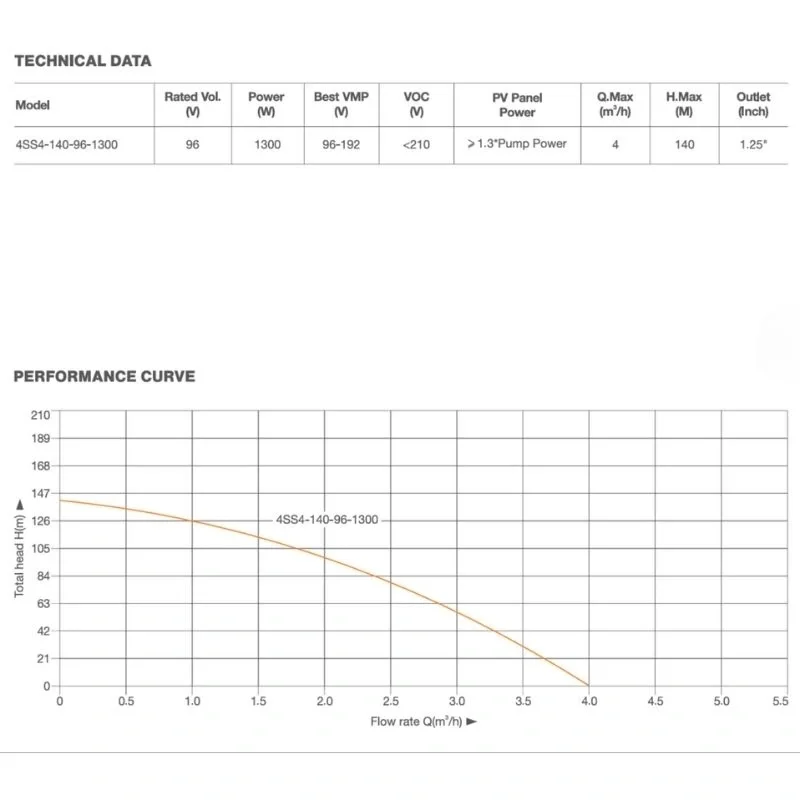

Aşağıdaki eğri, Pantec kataloğundaki 4SS4-140-96-1300 performans eğrisinden okunmuştur. Değerler pompanın tam güçte (1300 W) çalıştığı anlar içindir; güneş zayıfken debi daha düşüktür.

Günde ne kadar su çıkar?

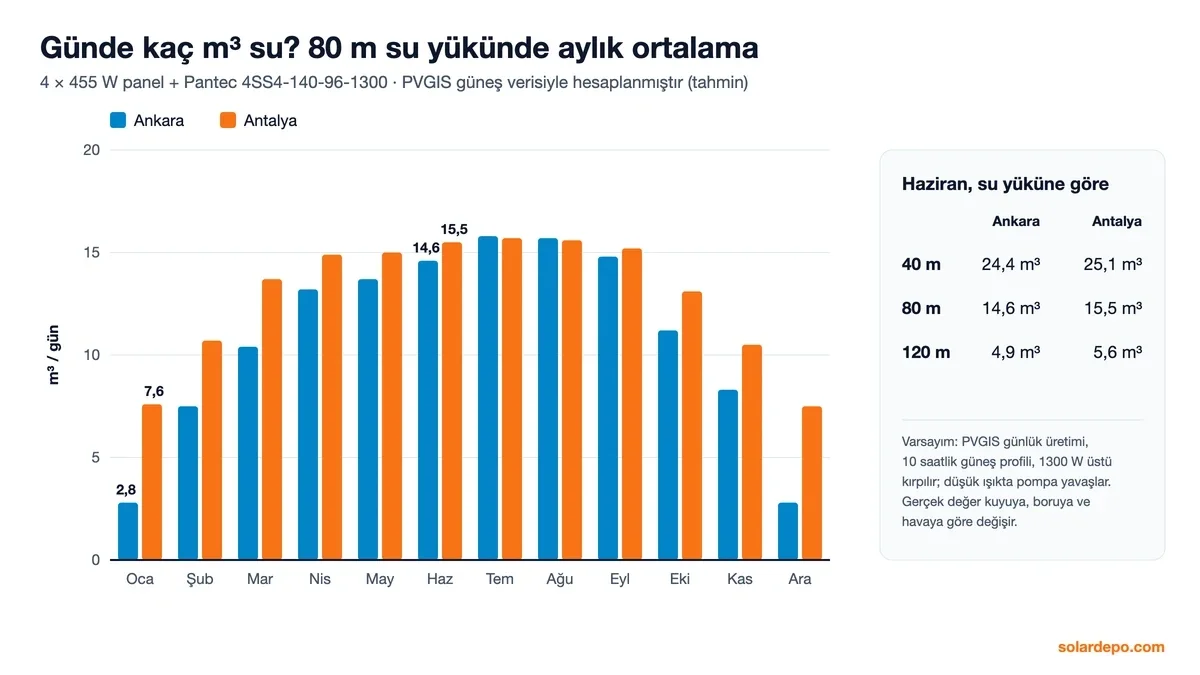

Günlük su miktarı, kuyunun su yüküne ve o gün panellere düşen güneş enerjisine bağlıdır. Tahminleri PVGIS (Avrupa Komisyonu güneş veri tabanı) aylık ortalamalarıyla yaptık.

Varsayımlar: PVGIS v5.3 günlük üretimi (kWp başına, %14 sistem kaybı dahil, optimum eğim) × 1,82 kWp; enerji 10 saatlik yarım sinüs biçimli bir güne dağıtıldı ve 1300 W'ın üstü kırpıldı. Güç düştüğünde pompa yavaşlar; bu yavaşlamada pompanın basabildiği yükseklik de düşer, bu yüzden yüksek su yükünde sabah ve akşam saatleri suya katkı vermez. Hesap aylık ortalama gün içindir: açık günlerde daha fazla, bulutlu günlerde daha az su çıkar. Boru çapı, vana ve dirsek kayıpları, panel yönü ve gölge sonucu değiştirir.

Su yükü düştükçe gün boyunca pompanın çalıştığı süre uzar. 120 m'de pompa yalnızca güneşin güçlü olduğu saatlerde su basar ve kışın günlük miktar sıfıra yaklaşır; bu yük aralığı için yaz sulaması esas alınmalıdır.

Paket içeriği

Teknik özellikler

Pompa ve sürücü (Pantec 4SS4-140-96-1300)

Kaynak: Pantec DC solar pompa kataloğu, 4SS4-140-96-1300 sayfası; akım ve kuyu çapı pompa ürün sayfasından.

Panel ve sürücü uyumu

Panel değerleri, paketin eski panel bağlantısının yönlendiği yarım hücreli 440–460 W serisinin 455 W sütunundan alınmıştır (Voc sıcaklık katsayısı −0,25 %/°C). Panel açık devre gerilimi soğukta yükselir. Pompa çalışırken paneller çalışma geriliminde (yaklaşık 174 V) kaldığı için bu durum önemlidir; asıl risk, depo dolduğunda veya kuyu seviyesi düştüğünde pompa durduğu anda, soğuk ve güneşli sabahlarda sürücü girişine açık devre geriliminin gelmesidir. Bağlantı şeklini ve sürücünün giriş toleransını kurulumdan önce teknik ekibimizle birlikte kontrol etmenizi öneririz. 550 W panel seçeneğinde panelin Voc değerini seçimden sonra aynı şekilde kontrol edin.

Kurulum notları

• Kuyu: pompa 4 inç ve üzeri iç çapa sahip sondaj kuyuları içindir. Pompayı çalışırken düşen (dinamik) su seviyesinin altında ve kuyu dibinden yukarıda asın.
• Kablo: sürücüden pompaya giden 3×6 mm² yassı TTR kablo pakette yoktur; kuyu derinliği ile kuyu başı–sürücü mesafesinin toplamı kadar alınır. Pompa akımı 13,5 A'dir.
• Kuru çalışma: seviye sensörünü pompanın üstüne, kablo ile birlikte indirin. Su sensörün altına düşünce sürücü pompayı durdurur.
• Depo: şamandırayı depo dolduğunda pompayı durduracak yüksekliğe yerleştirin. Depo hacmini en az bir günlük sulama ihtiyacına göre seçin.
• Paneller: güneye bakan, gün boyu gölgesiz bir yere kurun. Zemin veya trapez çatı konstrüksiyonu ürün sayfasındaki seçimden eklenebilir.
• Boru: pompa çıkışı 1,25 inçtir. Uzun yatay hatlarda boru çapı küçüldükçe sürtünme kaybı ve su yükü artar.

Diğer solar pompa paketleriyle karşılaştırma

Kaynak: aynı Pantec kataloğundaki teknik veri tabloları ve performans eğrileri (80 m değerleri eğriden okunmuştur); panel sayıları ürün sayfalarındaki paket içeriğinden.

Su yükünüz 80 m'nin altındaysa ve daha az su yetiyorsa 72 V paket daha küçük bir çözümdür, ancak 95 m'nin üzerine basamaz. 140 m'ye yakın yüklerde veya daha fazla su gerekiyorsa 110 V 200 m paket aynı panel sayısıyla daha yüksek debi verir. Büyük bahçe ve tarla sulamasında 2200 W paket belirgin biçimde daha fazla su basar.

Nerelerde kullanılır?

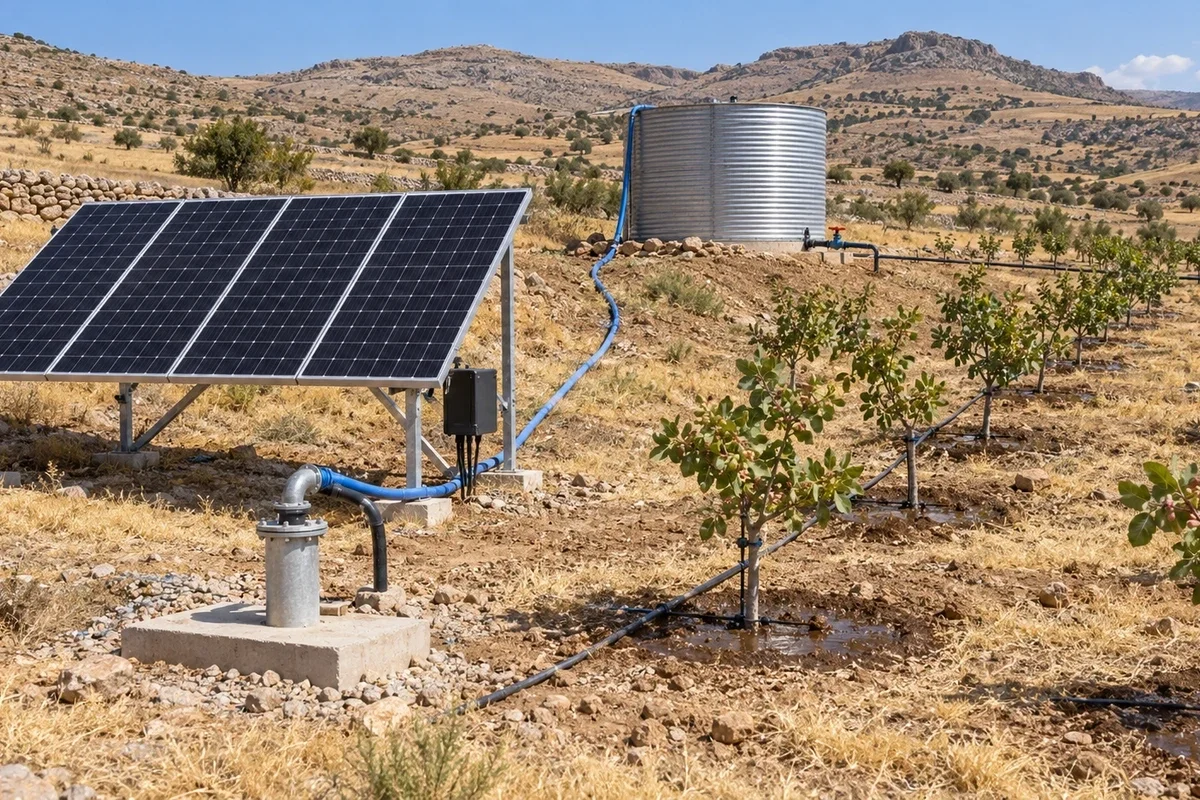

• Bahçe ve bağ sulaması: fıstık, zeytin, ceviz, bağ gibi damlama sulamalı bahçelerde depoyu gündüz doldurmak.
• Tarla ve sebze sulaması: havuzdan salma veya damlama ile sulanan küçük ve orta parseller.
• Hayvan içme suyu: meralardaki yalak ve depoları doldurmak.
• Bağ evi ve yayla evi: şebekenin olmadığı yerlerde çatı veya kule deposunu doldurmak. Bu tür yapılar için dalgıç pompalı bağ evi paketleri de vardır.

Uyumlu ürünler ve bağlantılar

• Tüm setler:solar DC pompa setleri kategorisinde farklı basma ve debi seçenekleri.
• Yalnızca pompa:solar dalgıç pompalar ve dalgıç pompa sürücüleri.
• Pompa kablosu:3×6 mm² yassı TTR kablo.
• Ek panel ve montaj:half-cut güneş panelleri, montaj sistemleri.
• DC koruma:DC devre kesici ve sigortalar.

Sıkça sorulan sorular

Bu paket gerçekten 140 metreden su çıkarır mı?

140 m, pompanın suyu kaldırabildiği en yüksek toplam su yüküdür ve bu noktada debi sıfıra iner. Kullanılabilir su için su yükünüzün belirgin biçimde altında kalması gerekir: 120 m'de 1,25 m³/saat, 100 m'de 1,94 m³/saat, 80 m'de 2,48 m³/saat (tam güçte). Su yükünü kuyu derinliği, yatay boru ve kot farkıyla birlikte hesaplayın.

Günde kaç ton su verir?

1 m³ su yaklaşık 1 tondur. PVGIS verisiyle yaptığımız tahmine göre haziranda 40 m su yükünde günde yaklaşık 24–25 m³, 80 m'de 14,6–15,5 m³, 120 m'de 4,9–5,6 m³ su çıkar (Ankara–Antalya). Nisanda değerler biraz, kışın ise belirgin biçimde düşer.

Akü olmadan gece sulama yapabilir miyim?

Evet, depo veya havuz kullanarak. Pompa gündüz depoyu doldurur; damlama veya salma sulamayı depodaki sudan istediğiniz saatte yaparsınız. Depo yüksek bir noktadaysa su cazibeyle akar.

Kuyum 4 inç değilse ne olur?

Bu pompa 4 inç ve üzeri iç çapa sahip kuyular içindir. Kuyunuz daha darsa, kuyu çapını ve su yükünü bize ileterek uygun pompa serisini teknik ekibimize sorabilirsiniz.

Pompa kablosu pakete dahil mi?

Hayır. Sürücüden pompaya giden 3×6 mm² yassı TTR kablo, kuyu derinliğine ve kuyu başı ile sürücü arasındaki mesafeye göre ayrıca alınır. Panellerle sürücü arasındaki solar kablo seti ve MC4 konnektörler pakettedir.

455 W ile 550 W panel seçeneği arasındaki fark nedir?

455 W panellerle toplam güç 1.820 Wp, 550 W panellerle 2.200 Wp olur. Pompa en fazla 1300 W çeker; daha güçlü panel öğle saatlerinde ek su sağlamaz, ancak sabah, akşam ve bulutlu havada pompanın daha erken tam güce çıkmasını sağlar. Bu fark özellikle yüksek su yükünde günlük suyu artırır. Panel değiştiğinde açık devre gerilimi de yeniden kontrol edilmelidir.

Kuyuda su biterse pompa zarar görür mü?

Paketteki kuyu seviye sensörü, su sensörün altına düştüğünde pompayı durdurur ve kuru çalışmayı önler. Sensörün pompanın üstüne doğru seviyede yerleştirilmesi gerekir.

Hangi sulama yöntemiyle kullanılır?

Pompa suyu depoya bastığı için yöntem depodan sonrasına bağlıdır. Damlama sulama, aynı suyla daha geniş alan sulamayı sağlar ve ağaç ile sebze sıralarına uygundur. Salma sulama daha çok su gerektirir; bu durumda havuz hacmi ve günlük su miktarı birlikte planlanmalıdır.
