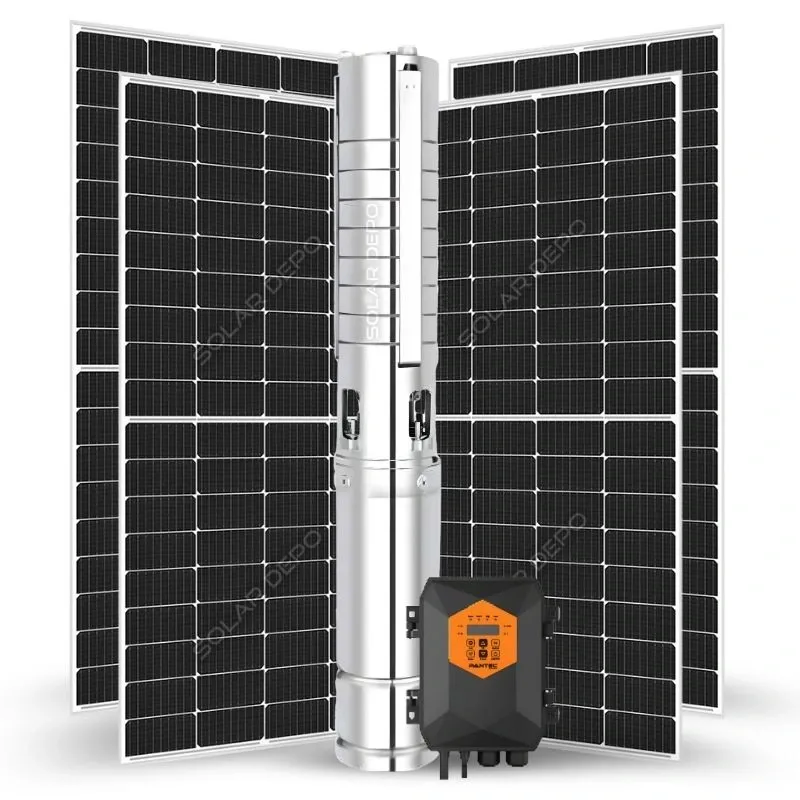

Bu paket, elektrik hattı olmayan bir kuyudan suyu güneş enerjisiyle yüzeydeki bir havuza veya depoya basmak için hazırlanmış aküsüz bir solar dalgıç pompa setidir: 4 adet 455 W panel (1.820 Wp), Pantec 3SS6-95-110-1500 110 V 1.500 W DC dalgıç pompa ve MPPT kontrollü pompa sürücüsü. Üretici eğrisine göre pompa en fazla 6 m³/saat su verir ve en fazla 95 m su yüküne basar. Sık karıştırılan nokta şudur: 95 m, pompanın suyu kaldırabildiği sınırdır ve bu yükseklikte debi sıfıra iner. Verimli çalışma bölgesi 30–70 m su yüküdür; bu aralıkta pompa saatte 4,8 ile 2,6 m³ arasında su verir.

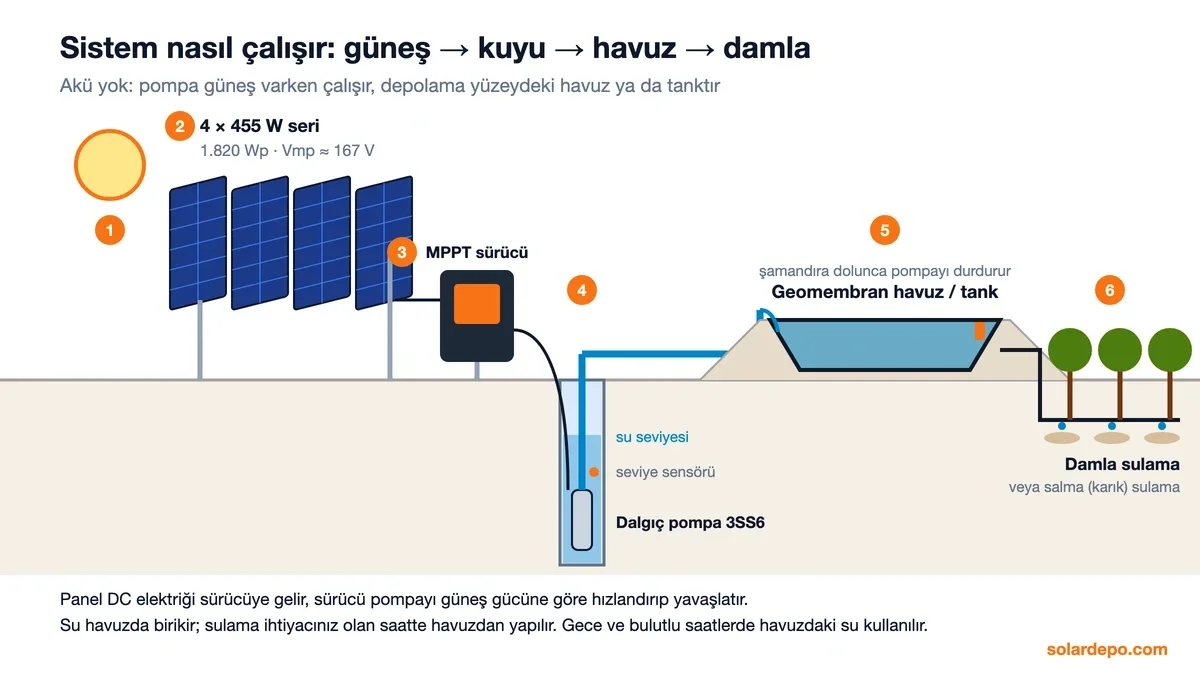

Sistem nasıl çalışır?

Solar pompa ile sulama iki ayrı adımdan oluşur. Önce pompa kuyudaki suyu yüzeydeki bir tanka veya havuza doldurur. Sulama ise ikinci adımda bu tank ya da havuzdan, ihtiyaca göre damla sulama veya salma (karık) sulama ile yapılır. Sistemde akü bulunmadığı için pompa yalnızca güneş varken çalışır; gece ve bulutlu saatlerde kullanılacak suyu havuz depolar.

1. Panel: 4 panel seri bağlanır ve sürücüye yaklaşık 167 V DC gönderir.
2. Sürücü: MPPT denetimi panelin o anki en yüksek gücünü çeker, pompa motorunu güneşe göre hızlandırır veya yavaşlatır. Sabah ve akşam düşük devirde, öğlen tam güçte çalışır.
3. Pompa: kuyuya sarkıtılmış dalgıç pompa suyu basma borusuyla yüzeye çıkarır. Kuyudaki seviye sensörü su pompanın altına inerse pompayı durdurur.
4. Havuz veya tank: su yüzeyde birikir. Depodaki şamandıra, depo dolunca pompayı durdurur.
5. Sulama: damla sulamada su havuzdan yavaş ve düzenli dağıtılır; salma sulamada havuzdaki su kısa sürede yüksek debiyle tarlaya bırakılır.

Salma sulamada tarlaya bir anda çok su bırakmak gerekir; havuz gün boyunca dolar, sulama kısa sürede yapılır.

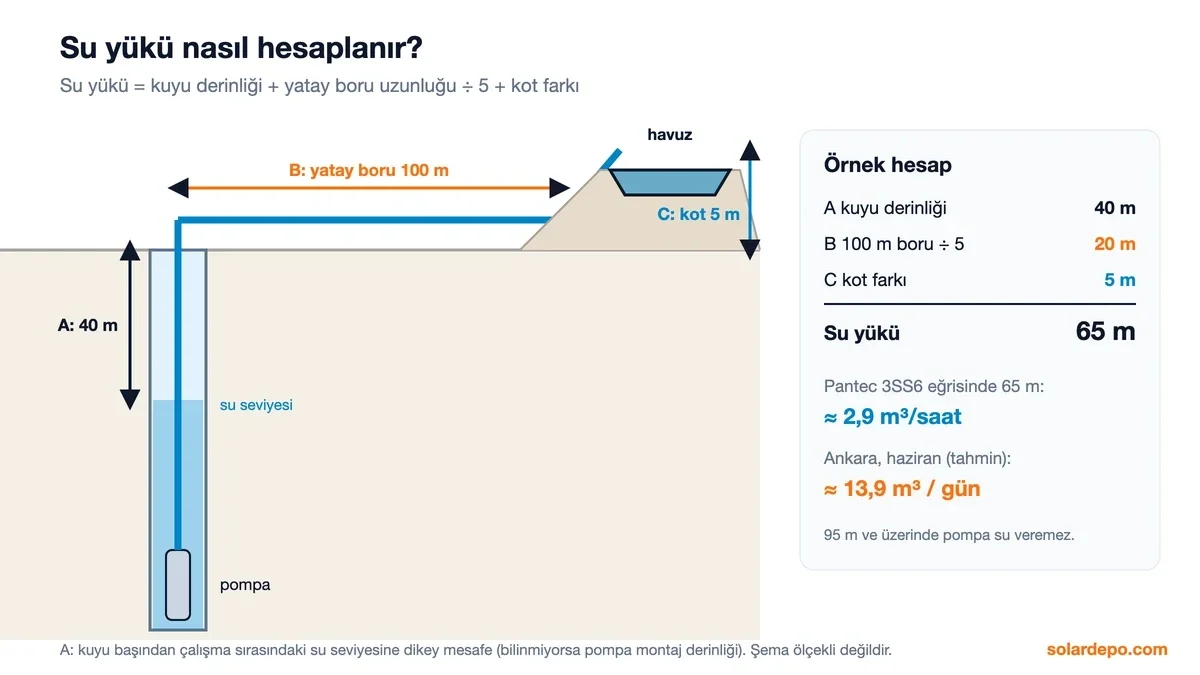

Su yükünüzü hesaplayın

Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.

Araç şu basit formülü kullanır: su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı. Kuyu derinliği, kuyu başından çalışma sırasındaki su seviyesine olan dikey mesafedir; bilmiyorsanız pompanın asılacağı derinliği yazın, hesap güvenli tarafta kalır. Yatay borunun her 5 metresi, borudaki sürtünme kaybı için yaklaşık 1 metre su yükü olarak eklenir. Kot farkı, kuyu başından suyun döküleceği en yüksek noktaya olan dikey yüksekliktir.

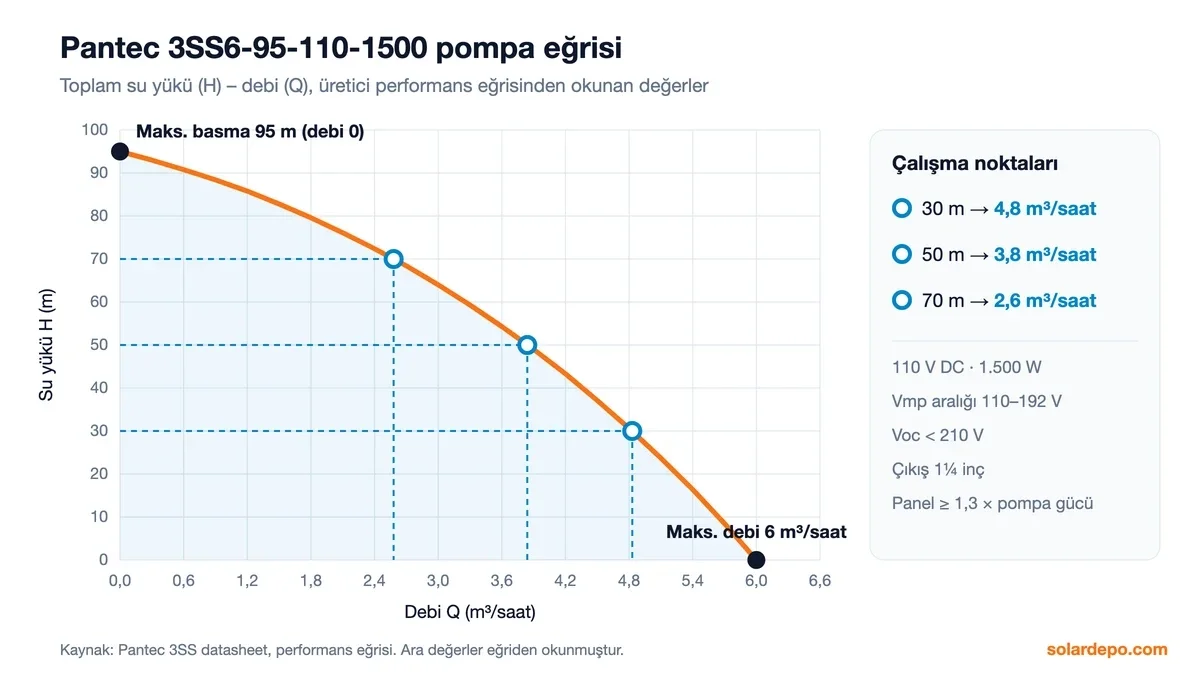

Pompa eğrisi: hangi su yükünde ne kadar su?

Dalgıç pompanın verdiği su miktarı, basması gereken yükseklik arttıkça azalır. Aşağıdaki eğri ve tablo, üreticinin Pantec 3SS6-95-110-1500 performans eğrisinden okunmuştur. Değerler pompanın tam güçte çalıştığı ana aittir; sabah ve akşam saatlerinde debi daha düşüktür.

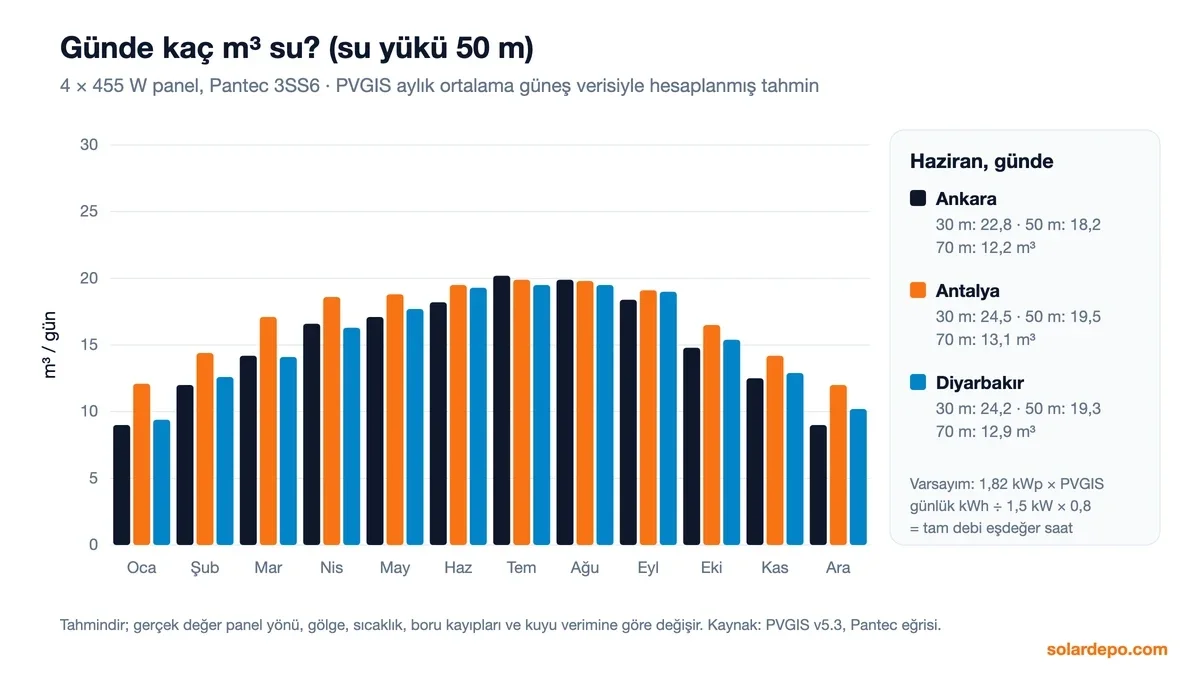

Günde ne kadar su verir?

Günlük su miktarı; güneşe, mevsime ve su yüküne bağlıdır. Aşağıdaki tahmin PVGIS'in şehirlere göre aylık ortalama güneş verisiyle hesaplanmıştır. Önce panellerin günlük üretimi pompanın tam güçte çalıştığı saat cinsine çevrilir (tam debi eşdeğer saat),sonra bu süre eğrideki debiyle çarpılır.

Varsayım: eşdeğer saat = 1,82 kWp × PVGIS günlük üretim (kWh/kWp, optimum eğim, %14 sistem kaybı) ÷ 1,5 kW × 0,8. 0,8 katsayısı sürücü kaybını ve sabah-akşam düşük güçte azalan debiyi karşılar. Günlük su = eşdeğer saat × eğriden okunan debi. Gölge, panel yönü, kirlenme, kuyunun verimi ve boru kayıpları gerçek değeri değiştirir.

Haziran–Ağustos döneminde 50 m su yükünde günde yaklaşık 18–20 m³ su beklenir; kuyunun verimi düşükse günlük su kuyunun verdiği kadar olur.

Paket içeriği

Ürün sayfasındaki seçenekler: panel seçiminde 455 W veya 550 W Half Cut monokristal panel; konstrüksiyon seçiminde zemin konstrüksiyonu veya trapez çatı konstrüksiyonu eklenebilir. Basma borusu, kuyu başı ve çelik askı halatı pakete dahil değildir.

Teknik özellikler

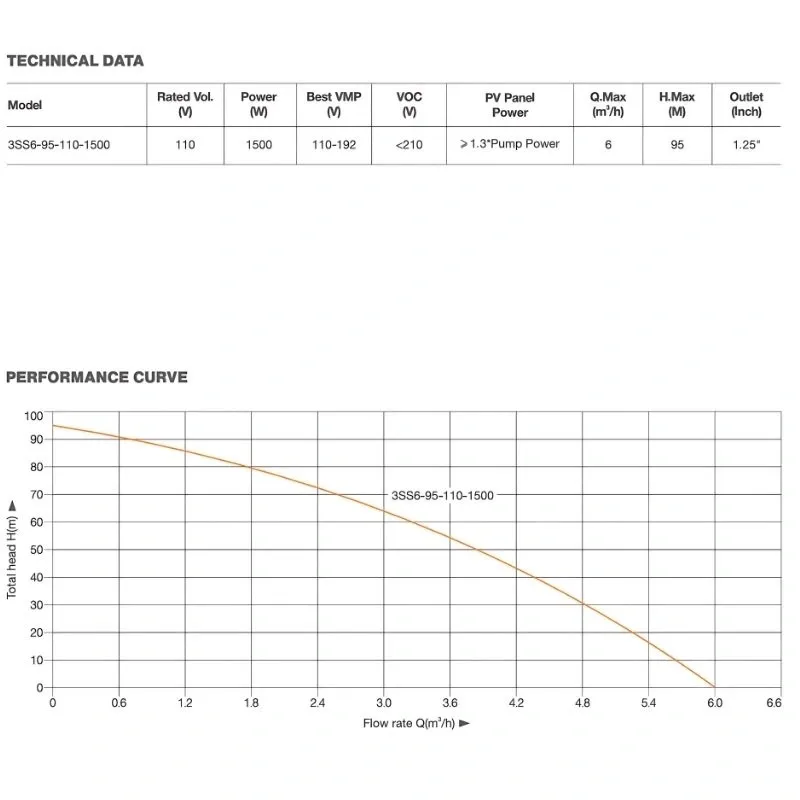

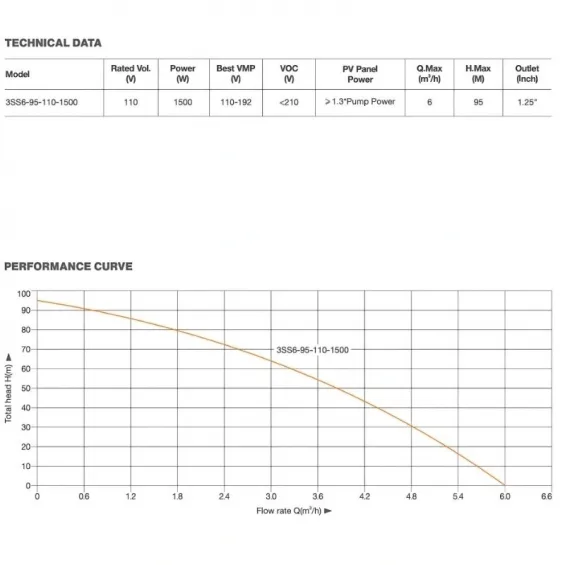

Pompa (üretici datasheet'i)

Panel ve sürücü uyumu

4 panel seri bağlanır: toplam 1.820 Wp, çalışma gerilimi yaklaşık 167 V (4 × 41,7 V),25 °C'de açık devre gerilimi yaklaşık 196 V (4 × 49,0 V). Pakette kullanılan Pantec 455 W panelin datasheet'i sayfada yer almadığı için aynı sınıftaki 455 W Half Cut panellerin değerleri kullanılmıştır.

• Çalışma gerilimi uygun: 4 seri panelin yaklaşık 167 V'luk çalışma gerilimi pompanın 110–192 V aralığının ortasındadır. Yaz sıcağında panel gerilimi düşer (70 °C hücre sıcaklığında yaklaşık 141 V); yine de aralık içinde kalır. 2 seri × 2 paralel bağlantı mümkün değildir, çünkü 83 V aralığın altında kalır.
• Soğukta açık devre gerilimi: 25 °C'deki 196 V, 210 V sınırının altındadır. Panel gerilimi soğukta yükselir; -10 °C'de yaklaşık 217 V hesaplanır (sıcaklık katsayısı -0,30 %/°C varsayımıyla). Don görülen bölgelerde kurulumdan önce panel etiketindeki Voc değeriyle bu hesabı teyit edin; teknik ekibimiz yardımcı olur.
• Panel gücü: üretici, panel gücünün pompa gücünün en az 1,3 katı (1.950 Wp) olmasını önerir. 4 × 455 W ile oran 1,21'dir; pompa öğlen saatlerinde tam güce daha kısa süre ulaşır. Ürün sayfasındaki 550 W panel seçeneğiyle 4 panel 2.200 Wp eder (1,47 kat) ve öneriyi karşılar; sabah ve akşam daha fazla su alınır.

Kurulum notları

• Pompa derinliği: pompayı çalışma sırasındaki su seviyesinin birkaç metre altına asın, kuyu dibine oturtmayın; dipteki kum ve çamur çarkı aşındırır. Seviye sensörünü pompanın biraz üstüne bağlayın.
• Askı: pompanın ağırlığını boru veya kablo değil paslanmaz çelik halat taşımalıdır. Kabloyu birkaç metrede bir boruya bağlayın.
• Kablo: pompa ile sürücü arasında 3x6 mm² TTR kablo kullanılır. Örnek: 100 m kabloda yaklaşık 10 A akımda gerilim düşümü 5,8 V'tur (yaklaşık %4).
• Boru: pompa çıkışı 1¼ inçtir. Uzun yatay hatlarda bir üst çapta boru kullanmak sürtünme kaybını ve su yükünü azaltır.
• Panel yerleşimi: paneller güneye bakmalı ve gün boyu gölgede kalmamalıdır. Kuyu başına yakın bir zemin konstrüksiyonu kablo yolunu kısaltır.
• Havuz: şamandırayı havuzun üst seviyesine göre ayarlayın. Havuz hacmini en az bir günlük sulama ihtiyacına göre seçin; bulutlu günler için daha büyük havuz avantaj sağlar.

Diğer Pantec pompa paketleriyle karşılaştırma

Debiler m³/saat, tam güçte; dört pompanın değerleri aynı Pantec kataloğundaki eğrilerden okunmuştur. Panel sayıları paketlerin ürün sayfalarından alınmıştır.

Aynı 1.500 W güç ve aynı 4 panelle iki farklı pompa vardır. Bu paket 50 m'ye kadar su yükünde daha çok su verir (30 m'de 4,8'e karşı 4,1 m³/saat). Yaklaşık 50 m'de iki pompa eşitlenir; 50 m'nin üzerinde 200 m basan 110 V paket daha fazla su verir (70 m'de 3,6'ya karşı 2,6 m³/saat). Daha küçük ihtiyaçlar için 750 W pompalı 72 V paket 3 panelle çalışır.

Nerelerde kullanılır?

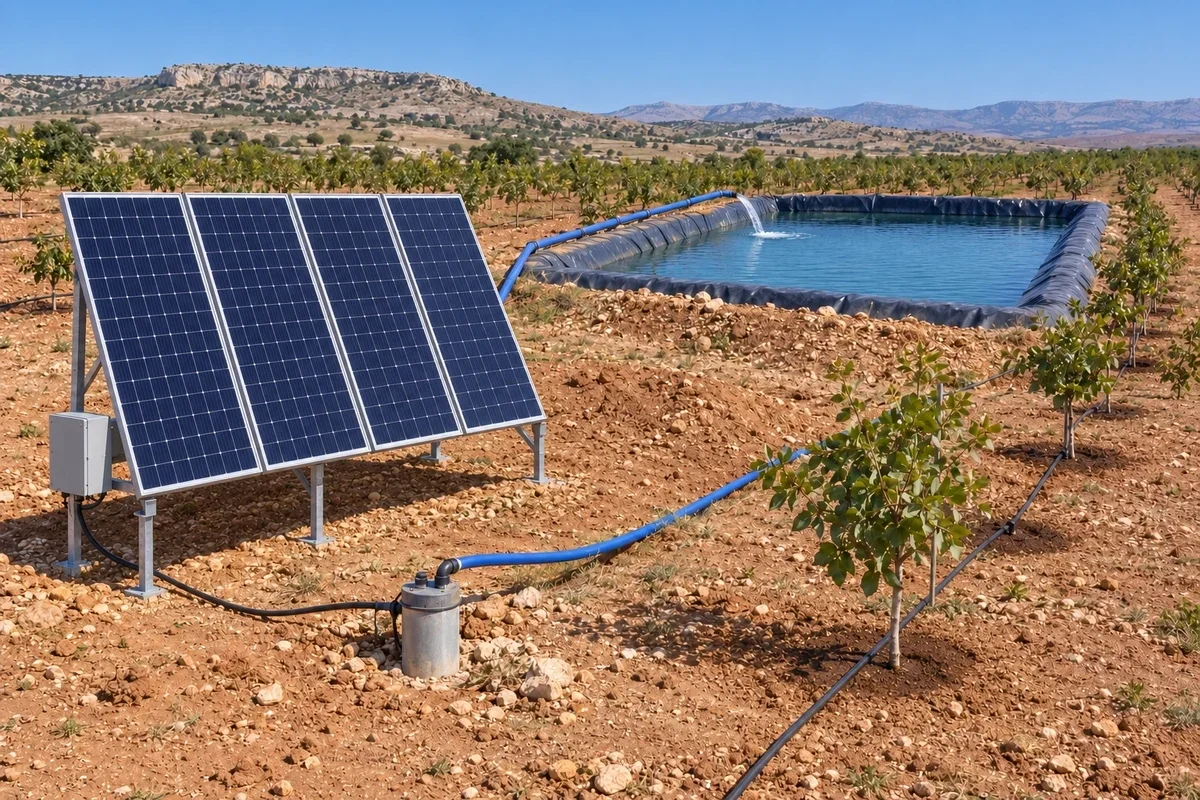

Fıstık, zeytin, ceviz ve bağ gibi ağaç sıralarında havuzdan damla sulama, tarlada salma sulama, yayla ve merada hayvan içme suyu deposu ve elektrik hattı olmayan bağ evlerinde kullanım suyu için uygundur. Diğer seçenekler: solar DC pompa setleri, tarımsal sulama paketleri, dalgıç pompalı bağ evi paketleri, göl ve havuzdan su almak için solar yüzey pompa setleri.

Uyumlu ürünler

• Kablo:3x6 mm yassı TTR kablo, 6 mm solar kablo ve konnektör seti, MC4 konnektör seti.
• Koruma:DC devre kesici ve sigortalar.
• Yedek pompa veya ayrı alım:solar dalgıç pompalar, dalgıç pompa sürücüleri.

Sıkça sorulan sorular

Bu pompa 95 metreden su çıkarır mı?

95 m, pompanın basabildiği en yüksek su yüküdür ve bu noktada debi sıfırdır. Su yükü kuyu derinliği, boru kaybı ve kot farkının toplamı olduğu için kullanılabilir sınır daha düşüktür: 80 m'de yaklaşık 1,8, 90 m'de 0,7 m³/saat. Su yükünüz 70 m'nin üzerindeyse 200 m basan 110 V paket daha fazla su verir.

Günde kaç ton su verir?

1 m³ su yaklaşık 1 tondur. 50 m su yükünde Haziran'da Ankara'da günde yaklaşık 18,2 m³, Antalya'da 19,5 m³, Aralık'ta Ankara'da 9,0 m³ tahmin edilir. Bu hesap günde 10 saat tam debi varsaymaz; panel üretimini gerçek güneş verisiyle tam güç saatine çevirir (yazın günde yaklaşık 5 saat).

Akü olmadan gece su verir mi?

Hayır. Pompa güneş varken çalışır; gece ve bulutlu saatler için su havuzda veya depoda saklanır. Akü yerine havuz kullanmak hem daha ucuz hem daha uzun ömürlüdür. Havuzu en az bir günlük ihtiyacınıza göre boyutlandırın.

Damla sulama mı, salma sulama mı?

İkisi de havuzdan yapılır. Damla sulamada su az ve düzenli verilir; havuz yüksekte ise cazibeyle çalışabilir, düz arazide küçük bir basınç pompası gerekebilir. Salma sulamada kısa sürede çok su gerekir; pompanın gün boyu doldurduğu havuz bu suyu tek seferde bırakmanızı sağlar.

455 W mı, 550 W panel mi seçmeliyim?

4 × 455 W 1.820 Wp eder ve üreticinin önerdiği 1.950 Wp'nin biraz altındadır. 550 W panel seçeneğiyle 4 panel 2.200 Wp olur; pompa sabah daha erken kalkar, akşam daha geç durur ve günlük su artar. İki seçenekte de dizinin soğuk havadaki açık devre gerilimini panel etiketiyle kontrol edin.

Hangi kuyu çapına uygundur?

Datasheet pompa gövde çapını vermez. Kuyu borunuzun iç çapını bize iletin, montaj öncesi uygunluğu teyit edelim.

Kuyuda su azalırsa ne olur?

Pakette kuru çalışma korumalı seviye sensörü bulunur. Su sensör seviyesinin altına inerse sürücü pompayı durdurur, su toplandığında yeniden çalıştırır. Kuyunuzun saatlik verimi pompanın debisinden düşükse pompa aralıklı çalışır.

Teknik doküman:Pantec 3SS / 4SS DC solar dalgıç pompa kataloğu (PDF),3SS6-95-110-1500 sayfası
