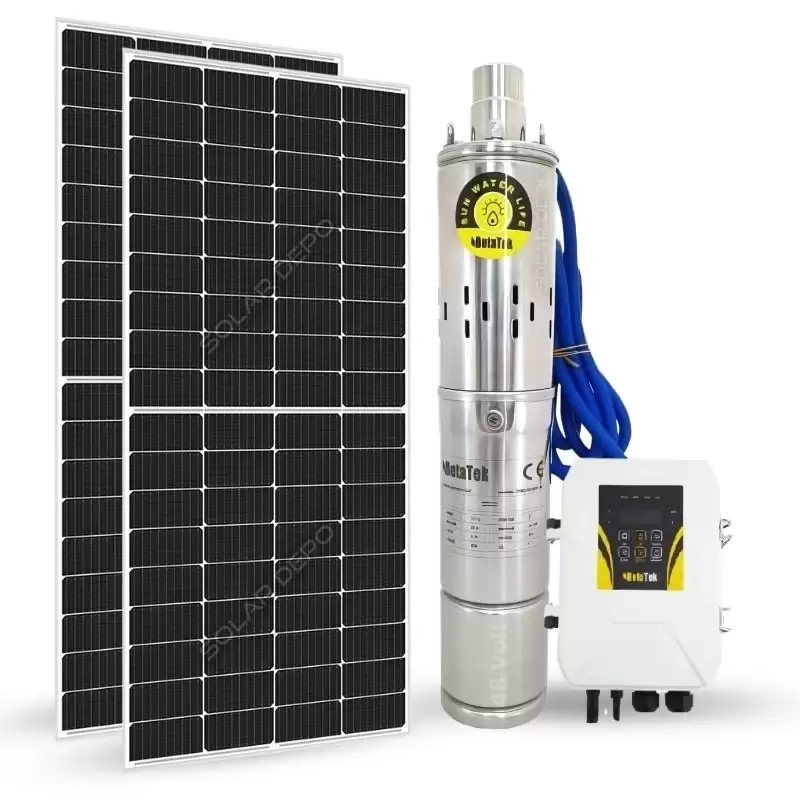

Bu paket, şebeke elektriği olmayan sebze bahçesi, küçük meyve bahçesi ve hobi tarlaları için hazırlanmış aküsüz bir güneş enerjili sulama setidir: 2 adet 450 W güneş paneli, Hegel 48 V 750 W fırçasız DC dalgıç pompa (model 4US750-80/4B) ve pompanın MPPT kontrollü sürücüsü. Pompa en fazla 70 metre su yüküne basar ve en fazla saatte 4 m³ su verir. Addaki "4 Ton Su" günlük değil, sığ kuyudaki saatlik en yüksek debidir. Günlük su miktarı su yüküne ve güneşe bağlıdır; aşağıda şehir ve aya göre hesaplanmıştır.
Güneş enerjili pompa suyu doğrudan bitkiye değil, yüzeydeki bir tanka veya havuza basar. Sulama bu tanktan veya havuzdan yapılır: damla sulama ile ağaç ve sıra bitkilerine, ya da salma (karık) sulama ile tarlaya. Pakette akü yoktur: pompa güneş varken çalışır, depolama görevini tank veya havuz üstlenir.
Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.
Kuyu derinliği, yatay boru ve deponun yüksekliğinin toplamına su yükü (toplam basma yüksekliği) denir:
Su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı
Kot farkı, kuyu başından suyun aktığı noktaya (tankın veya havuzun giriş ağzına) kadar olan dikey yüksekliktir. Yatay boru uzunluğunun beşte biri, borudaki sürtünme kaybını pratik olarak hesaba katar.
Bu pompa için örnek: Kuyu derinliği 30 m, kuyudan tanka 75 m yatay boru ve tank kuyu başından 5 m yukarıda olsun. Su yükü = 30 + 75 ÷ 5 + 5 = 50 m. Pompa tablosunda 40 m'de 2,7, 60 m'de 1,6 m³/saat debi verildiği için 50 m'de tam güçte yaklaşık 2,15 m³/saat beklenir. Haziran'da Ankara'da bu, günde yaklaşık 11 m³ su demektir.
Eğri, paket ve pompa sayfasındaki debi tablosundan çizilmiştir ve paneller tam güç verirken geçerlidir; sabah ve akşam debi daha düşüktür. Hegel kontrolör tablosunun daha yüksek debileri kesikli çizgidir; hesaplarda ihtiyatlı paket tablosu kullanıldı.
| Su yükü (m) | Debi, paket tablosu (m³/saat) | Debi, Hegel kontrolör tablosu (m³/saat) | Pompa kablosu (Hegel tablosu) |
|---|---|---|---|
| 0 | – | 4,0 | 3x2,5 mm² |
| 5 | 4,0 | 3,85 | |
| 10 | – | 3,6 | |
| 20 | 3,4 | 3,4 | 3x4 mm² |
| 40 | 2,7 | 3,2 | 3x6 mm² |
| 60 | 1,6 | 2,24 | |
| 70 | 1,0 | – |
Kaynak: paket ve pompa sayfasındaki debi tablosu (5–70 m) ile üreticinin "Kontrolör modeli 4US750-80/4B 48V" tablosu (0–60 m, kablo). Pompa sayfası Hmax için 80 m yazar; debi verisi olan en yüksek nokta ve ürün adı 70 m'dir.
Pompa gün boyu tam güçte çalışmaz. Tahmin için PVGIS'in şehir ve aya göre ortalama günlük panel üretimini kullandık. Varsayımlar: dizi 900 Wp; üretim gün içine güneşin seyrine göre dağıtıldı; sürücü verimi %95; pompa en fazla 750 W çeker ve 150 W altında durur; debi, çekilen güçle orantılı kabul edildi. Sonuç, aylık ortalama bir gün için yaklaşık ±%20 belirsizlik taşır.
| Şehir | Ay | 20 m su yükü | 40 m su yükü | 60 m su yükü |
|---|---|---|---|---|
| Ankara | Nisan | ≈ 16 m³ | ≈ 13 m³ | ≈ 8 m³ |
| Ankara | Haziran | ≈ 18 m³ | ≈ 14 m³ | ≈ 8 m³ |
| Ankara | Ağustos | ≈ 20 m³ | ≈ 16 m³ | ≈ 9 m³ |
| Antalya | Nisan | ≈ 18 m³ | ≈ 15 m³ | ≈ 9 m³ |
| Antalya | Haziran | ≈ 19 m³ | ≈ 15 m³ | ≈ 9 m³ |
| Antalya | Ağustos | ≈ 20 m³ | ≈ 16 m³ | ≈ 9 m³ |
Değerler m³/gün (1 m³ = 1 ton),yuvarlanmış tahmindir. Kaynak: PVGIS v5.3 (SARAH3, 2005–2023, optimum eğim, %14 kayıp) ve paket debi tablosu. Bulut, toz ve gölge sonucu değiştirir. Önceki açıklamadaki "günde 27 ton (40 m)" değeri günde 10 saat tam güç varsayımına dayanıyordu; hesap yaz aylarında 5–6 saatlik tam güce eşdeğer çalışma gösterir.
| Bileşen | Adet | Görevi |
|---|---|---|
| 450 W Half Cut monokristal güneş paneli | 2 | Seri bağlanır, 900 Wp, pompanın enerjisi |
| Hegel 48 V 750 W DC solar dalgıç pompa (4US750-80/4B) | 1 | Kuyudan suyu yüzeydeki depoya basar |
| MPPT kontrollü pompa sürücüsü | 1 | Panel gücünü izler, pompayı sürer ve korur |
| Pompa aksesuarları: tank seviye şamandırası, sigorta, makaron, kablo pabuçları, kelepçeler, bant (pompa sayfasındaki aksesuar görseline göre) | 1 set | Kablo eki, depo seviyesi ile durdurma |
| Solar kablo seti ve MC4 konnektörler | 1 set | Paneller ile sürücü arası DC bağlantı |

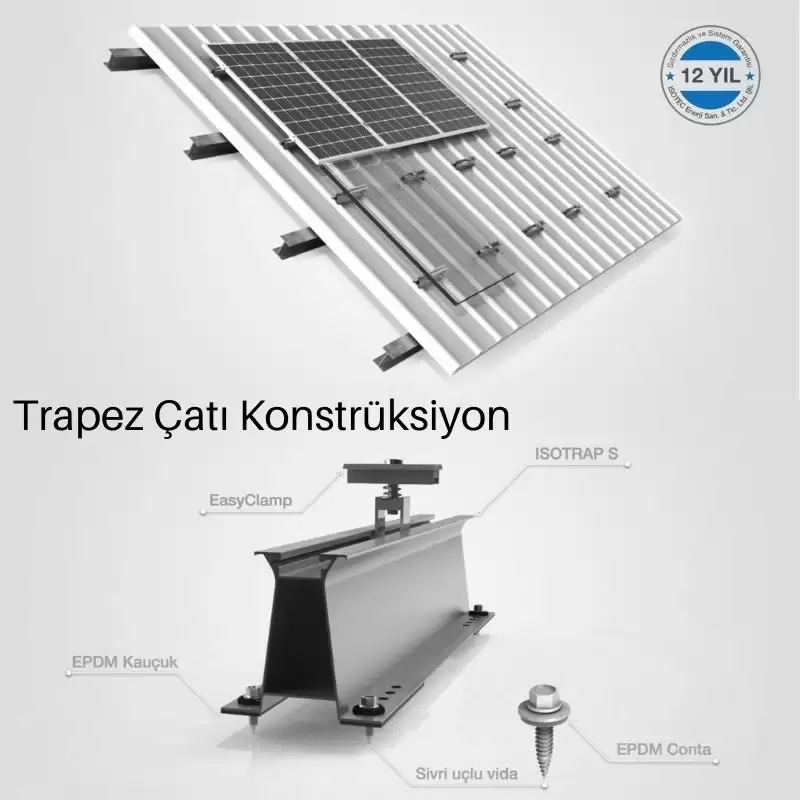

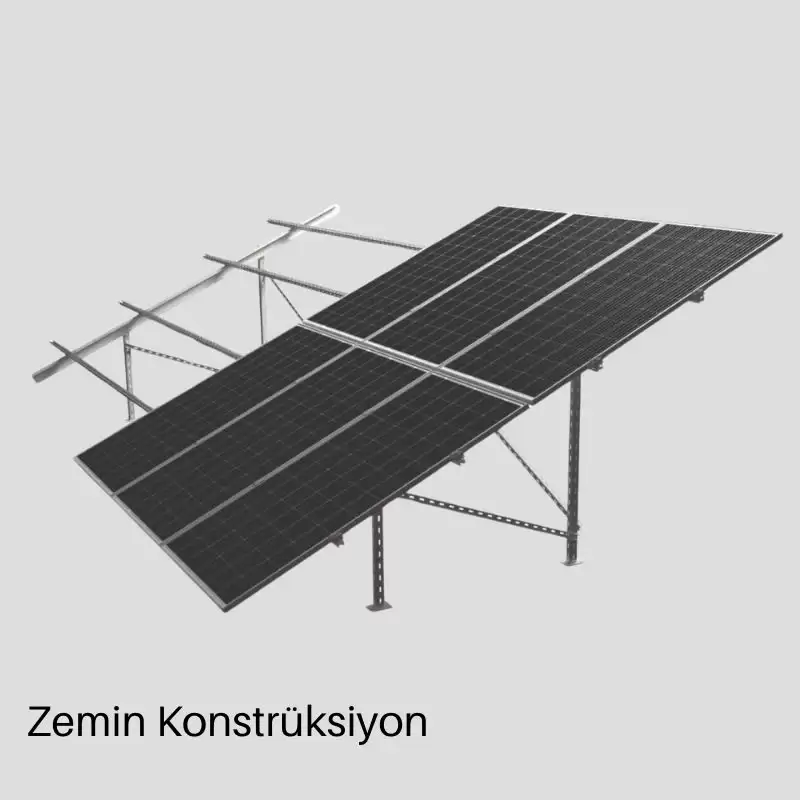

Pakette olmayan, ayrıca alınan: pompayı sürücüye bağlayan 3 damarlı yassı TTR kablo kuyu derinliğine göre metreyle ayrıca alınır. Hegel tablosuna göre 20 m su yükünde 3x4 mm², 40 m ve üzerinde 3x6 mm² kullanılır. Basma borusu, tank veya havuz ve sulama hattı da ayrıca planlanır. Panel taşıyıcısı için montaj sistemlerine (zemin veya trapez çatı konstrüksiyonu) bakabilirsiniz.
| Değer | 2 × 450 W (pakette) | Sürücü / pompa değeri | Sonuç |
|---|---|---|---|
| Dizi gücü | 900 Wp | Önerilen PV gücü 975 W üzeri (750 W × 1,3) | Önerinin %92'si |
| Dizi çalışma gerilimi (Vmp) | 2 × 41,72 = 83,4 V | 48–96 V | Aralık içinde |
| Dizi açık devre gerilimi (Voc, 25 °C) | 2 × 48,99 = 98,0 V | 100 V altı | 2 V pay |
| Kısa devre akımı (Isc) | 11,42 A | Pompa nominal akımı 15,5 A | Uygun |
Panel değerleri solardepo.com'daki 450 W Half Cut panel sayfasından, sürücü değerleri pompa sayfasından alınmıştır. Pompa sayfası öneri olarak 2 × 455 W seri panel yazar.
83 V civarındaki dizi gerilimi sürücünün 48–96 V aralığındadır ve akımı düşük tutar (900 W'ta yaklaşık 11 A). Dizi gücü önerilen 975 W'ın biraz altında olduğundan pompa sabah ve akşam biraz daha geç tam güce yaklaşır; günlük su tahmini 900 Wp ile yapılmıştır.

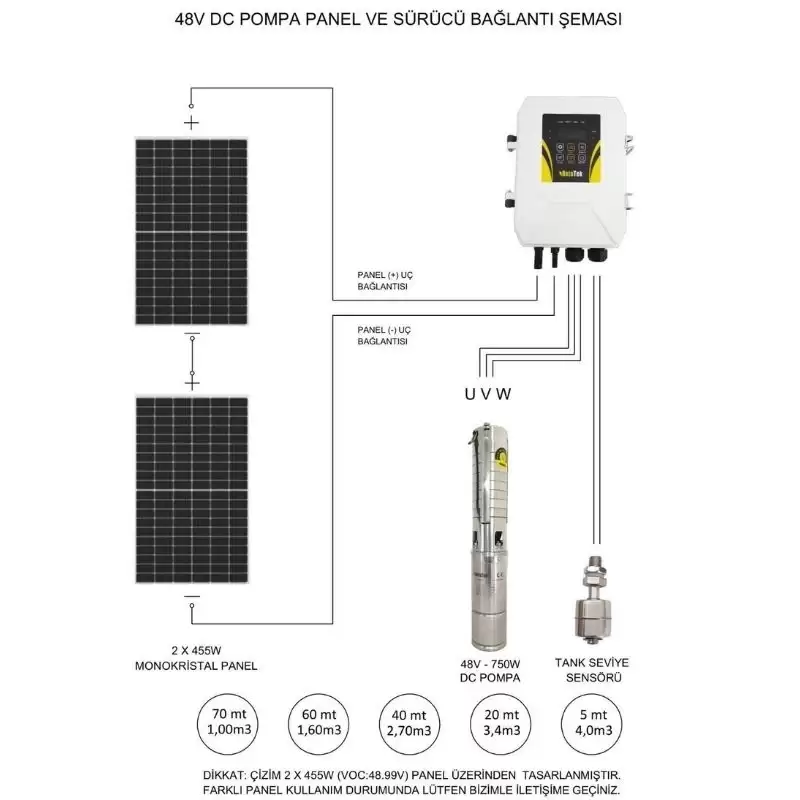

Soğuk iklim notu: Panelin açık devre gerilimi soğukta yükselir. Panel sayfasında sıcaklık katsayısı verilmediği için genel −0,30 %/°C değeriyle hesapladık: hücre sıcaklığı yaklaşık 18 °C'nin altına indiğinde dizi Voc'u 100 V'u geçer, −10 °C'de yaklaşık 108 V olur. Üreticinin bağlantı şeması aynı diziye (2 × 455 W, Voc 48,99 V) göre çizilmiştir. Kışı sert geçen yerlerde kurulumdan önce sürücünün en yüksek giriş gerilimini teknik ekibimizle teyit edin.
| Pompa modeli | Hegel 4US750-80/4B |
|---|---|
| Tip | 4 inç dalgıç pompa, fırçasız DC (BLDC) motor |
| Nominal gerilim / güç / akım | 48 V DC / 750 W / 15,5 A |
| Sürücü giriş gerilimi | Vmp 48–96 V, Voc 100 V altı |
| Önerilen PV gücü | 975 W üzeri (öneri: 2 × 455 W monokristal, seri) |
| Maksimum debi (Qmax) | 4 m³/saat |
| Maksimum basma (Hmax) | 70 m (paket verisi; pompa sayfasında 80 m) |
| Çıkış çapı | 1,25" / 2" |
| Kontrol | MPPT (maksimum güç noktası izleme) |
| Korumalar | Kuru çalışma, aşırı/düşük voltaj, aşırı yük, aşırı akım, hatalı kablolama, yüksek sıcaklık |
| Malzeme | Ağırlıklı paslanmaz çelik (SS304) |
| Rulman / salmastra | NSK rulman, alaşımlı mekanik salmastra |
| Maksimum daldırma derinliği | 80 m |
| Su sıcaklığı / pH | en fazla 35 °C / 6,5–8,0 |
| Pompa kablosu | 3 m, 4 damarlı, 1,5 mm² |
Kaynak: paket açıklamasındaki teknik tablo ve Hegel 48 V pompa ürün sayfası. Ürün için ayrı bir PDF datasheet yayımlanmamıştır.
| Paket | Panel | Pompa | Maks. basma | Maks. debi | 40 m'de debi | 60 m'de debi |
|---|---|---|---|---|---|---|
| Hegel 24 V, 1 panelli paket | 1 × 450 W | 24 V, 210 W | 70 m | 1,8 m³/saat | 1,15 m³/saat | 0,65 m³/saat |
| Bu paket: Hegel 48 V, 2 panelli | 2 × 450 W | 48 V, 750 W | 70 m | 4 m³/saat | 2,7 m³/saat | 1,6 m³/saat |
| Pantec 72 V, 3 panelli paket | 3 × 455 W | 72 V, 750 W | 95 m | 4,5 m³/saat | ≈ 3,0 m³/saat | ≈ 2,1 m³/saat |
| Hegel 72 V, 3 panelli paket | 3 × 450 W | 72 V, 1.100 W | 90 m | 4 m³/saat | 3,2 m³/saat | 2,4 m³/saat |
Kaynak: ilgili ürün sayfalarındaki debi tabloları ve Pantec datasheet eğrisi (tam güçte saatlik değerler). Bu paket için paket tablosu kullanılmıştır.
Su yükü 40 m'ye kadar olan kuyularda bu paket, 1 panelli 24 V paketin iki katından fazla su verir. Su yükü 50–70 m arasındaysa veya günde 15 m³'ten fazla su gerekiyorsa üç panelli 72 V paketler daha uygundur.
Diğer seçenekler için solar DC pompa setleri, tarımsal sulama paketleri ve tek başına solar dalgıç pompalar kategorilerine göz atabilirsiniz.
Pompa yalnızca güneş varken çalışır; gece çalışmaz, bulutlu havada yavaşlar. Su gündüz yüzeydeki tanka veya havuza basılır, sulama oradan istediğiniz saatte yapılır.
Hayır. 4 m³ (4 ton),sığ kuyuda tam güçteki saatlik debidir. Günlük miktar su yüküne ve mevsime bağlıdır: tahminimize göre 40 m su yükünde Haziran'da Ankara'da günde yaklaşık 14 m³, Antalya'da 15 m³, 20 m'de 18–19 m³ su çıkar.
Önce su yükünü hesaplayın. Örnek: 60 m kuyu, 40 m yatay boru ve 2 m kot farkıyla su yükü 60 + 8 + 2 = 70 m olur; bu, paketin sınırıdır ve tam güçte debi yalnız 1,0 m³/saattir (yazın günde yaklaşık 5–6 m³). Bu derinliklerde 90 m basan 72 V paket belirgin şekilde daha fazla su verir.
Bitkinin ihtiyacı türüne, yaşına, toprağa ve iklime göre değişir. Örnek varsayım: damla sulamada ağaç başına günde 40 litre gerekiyorsa, 40 m su yükünde yazın günde 14 m³ su yaklaşık 350 ağaca yeter (14.000 ÷ 40). Aynı hesabı kendi bitkinizin değeriyle yapın.
Pratik başlangıç, en az bir günlük pompa çıkışı kadar hacimdir. 40 m su yükünde yazın günde 13–16 m³ basıldığı için 15 m³'lük bir havuz veya tank bir günlük suyu tutar.
Sürücüde kuru çalışma koruması vardır; kuyuda su çekildiğinde pompayı durdurur. Kuyunun saatlik verimi pompanın debisinden azsa pompa sık durup kalkar; kurulumdan önce kuyu verimini ölçtürmek bu yüzden önemlidir.
