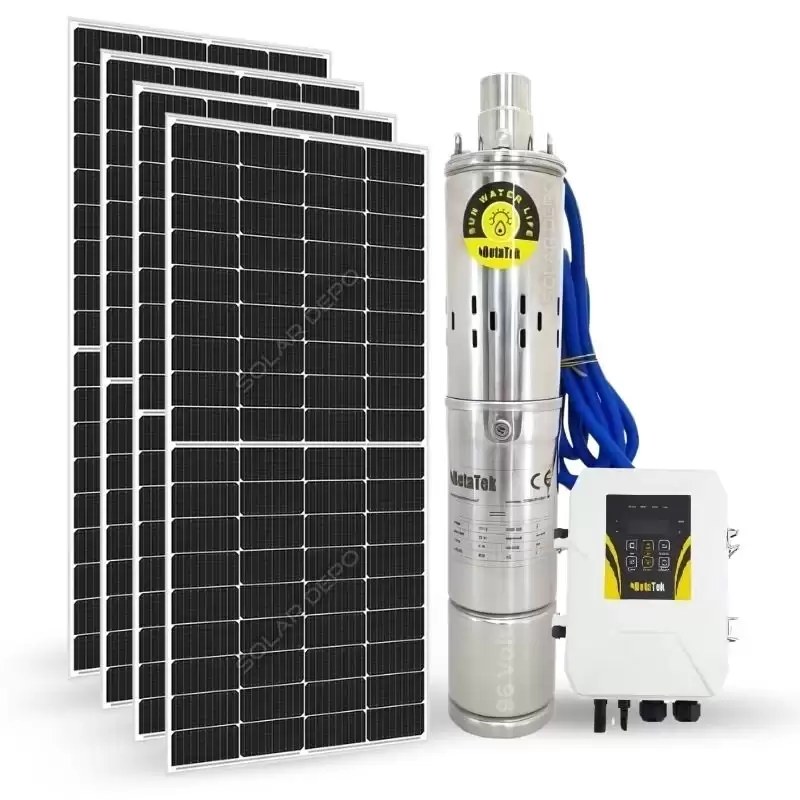

Bu paket, şebeke elektriği olmayan bahçe ve tarlalarda kuyudaki suyu güneş enerjisiyle yüzeye çıkarır: 4 adet 450 W güneş paneli (1.800 W) ve Hegel 4US1300-95/7.5D 96 V, 1.300 W fırçasız DC dalgıç pompa ile MPPT kontrolöründen oluşur. Pompa, güneş varken yüzeydeki depoyu veya havuzu doldurur; sulama o depodan damlama ya da salma yöntemiyle yapılır. Sistemde akü yoktur. Adındaki "7,5 ton" pompanın saatlik en yüksek debisidir (7,5 m³/saat) ve yalnız çok kısa su yükünde elde edilir; asıl belirleyici olan, aşağıdaki pompa eğrisinde kendi su yükünüze karşılık gelen debidir.
Güneşle çalışan sulama sistemlerinde pompa doğrudan bitkiye değil, yüzeydeki bir depoya veya havuza su basar. Sulama, ihtiyaç duyulan saatte bu depodan yapılır. Böylece pompa güneşin olduğu her saati değerlendirir, sulama ise güneşe bağlı kalmaz.
Akü yoktur: pompa güneş varken çalışır; sabah ışık arttıkça devreye girer, bulut geçtiğinde yavaşlar, güneş batınca durur. Enerjiyi depolamak yerine suyu depolarsınız; depo, akünün işini görür. Bu nedenle deponun en az bir günlük pompa suyunu alacak büyüklükte olması önerilir. Örneğin 50 m su yükünde yazın bu paket günde 24–27 m³ su basar; buna göre 25–30 m³'lük bir depo veya havuz uygundur.
Damlama mı, salma mı? Damlama sulama suyu az basınçla ve ağaç dibine verir, aynı depoyla daha geniş alan sulanır; deponun birkaç metre yükseğe konması hatlara cazibeyle basınç sağlar. Salma sulama (karık veya tava) daha çok su ister ama kurulumu basittir; depo veya havuzun alt vanası açılarak su tarlaya bırakılır.
Kuyu derinliği, yatay boru uzunluğu ve kot farkını girin; su yükünüzü ve bu yüksekliğe basan paketleri görün.
Araç şu basit formülü kullanır: su yükü = kuyu derinliği + yatay boru uzunluğu ÷ 5 + kot farkı. Kot farkı, kuyu başından suyun aktığı noktaya (depo girişi veya havuz kenarı) kadar olan dikey yüksekliktir. Yatay borunun beşte biri, borudaki sürtünme kaybı için eklenen yaklaşık bir paydır.
Örnek: kuyu derinliği 30 m, kuyudan depoya 60 m yatay boru, depo girişi kuyu başından 8 m yüksekte. Su yükü = 30 + 60 ÷ 5 + 8 = 50 m. Pompa eğrisine göre bu pompa 50 m'de yaklaşık 4,2 m³/saat basar; haziranda Ankara'da günde yaklaşık 24 m³ eder (hesap yöntemi aşağıda).
| Su yükü (m) | Debi (m³/saat) | Önerilen pompa kablosu |
|---|---|---|
| 0 | 7,5 | 3×2,5 mm² |
| 10 | 6,65 | 3×2,5 mm² |
| 20 | 6,1 | 3×2,5 mm² |
| 30 | 5,6 | 3×2,5 mm² |
| 40 | 4,8 | 3×4 mm² |
| 50 (ara değer) | 4,2 | 3×4 mm² |
| 60 | 3,6 | 3×4 mm² |
| 70 | 2,5 | 3×6 mm² |
| 95 | 0 | 3×6 mm² |
En yüksek basma 95 m, en yüksek debi 7,5 m³/saat. Ürün adındaki 90 m, pompanın hâlâ işe yarar miktarda su verdiği üst sınırdır: 90 m'de debi yalnızca 0,5–0,8 m³/saattir. 95 m'de pompa suyu yukarı itebilir ama debi sıfıra iner. Su yükünüz 70 m'yi geçiyorsa daha yüksek basmalı paketlere bakmanızı öneririz.
Kaynak: ürün galerisindeki kontrolör tablosu (paket açıklamasıyla aynı). Galerideki bağlantı şeması biraz daha yüksek değerler verir (20 m'de 6,5, 40 m'de 5,0, 90 m'de 0,8 m³/saat); bu sayfada temkinli olan kontrolör tablosu kullanılmıştır. Üretici datasheet'i yayımlanmamıştır.
Pompanın günlük suyu, güneşin o gün ne kadar enerji verdiğine bağlıdır. Aşağıdaki değerler PVGIS uzun dönem verisiyle, aylık ortalama bir gün için hesaplanmıştır.
| Şehir ve ay | Etkin pompa saati | 30 m su yükü | 50 m su yükü | 70 m su yükü |
|---|---|---|---|---|
| Ankara, nisan | 5,2 sa | 29,3 m³ | 21,9 m³ | 13,1 m³ |
| Ankara, haziran | 5,7 sa | 32,1 m³ | 24,1 m³ | 14,3 m³ |
| Ankara, ağustos | 6,3 sa | 35,2 m³ | 26,4 m³ | 15,7 m³ |
| İzmir, haziran | 6,0 sa | 33,7 m³ | 25,3 m³ | 15,1 m³ |
| Antalya, nisan | 5,9 sa | 32,8 m³ | 24,6 m³ | 14,7 m³ |
| Antalya, haziran | 6,2 sa | 34,5 m³ | 25,9 m³ | 15,4 m³ |
| Diyarbakır, haziran | 6,1 sa | 34,0 m³ | 25,5 m³ | 15,2 m³ |
Hesap yöntemi: etkin pompa saati = PVGIS günlük üretim (kWh/kWp, %14 sistem kaybı dahil) × 1,8 kWp ÷ 1,3 kW × 0,85. 0,85 katsayısı kontrolör kaybını ve sabah-akşam pompanın tam debiye ulaşamadığı saatleri temsil eder. Günlük su = eğrideki debi × etkin saat. Sonuçlar yaklaşık ±%20 belirsizlik taşır; açık günlerde daha fazla, bulutlu günlerde daha az su basılır.
Eski açıklamadaki "günde 66 ton" gibi değerler, saatlik debinin 10 saat boyunca tam güneşte sürdüğü varsayımına dayanır. Türkiye'de nisan–ağustos aylarında bu paket için gerçekçi karşılık günde yaklaşık 5–6,3 tam debi saatidir. Kabaca bir fikir için: yaz ortasında narenciye damlama sulamasında dekar başına günde 4–6 m³ su kabul edilirse, 50 m su yükünde günde yaklaşık 24 m³ su 4–6 dekar alanı karşılar. Gerçek ihtiyaç bitki, toprak ve iklime göre değişir.
| Bileşen | Adet | Görevi |
|---|---|---|
| Venta 450 W Half Cut monokristal güneş paneli | 4 | 1.800 W DC üretim; 4 panel seri bağlanır |
| Hegel 96 V 1.300 W DC solar dalgıç pompa (4US1300-95/7.5D) ve MPPT kontrolörü | 1 | Kuyudan suyu yüzeydeki depoya basar |
| Solar kablo seti ve MC4 konnektörleri | 1 set | Paneller ile kontrolör arası DC bağlantı |
Ayrıca gerekenler: kuyu derinliği her kurulumda farklı olduğu için kontrolörden pompaya giden yassı TTR kablo pakete dahil değildir; metre olarak ayrıca alınır. Kesit, pompa eğrisi tablosundaki gibi su yüküne göre seçilir: 30 m'ye kadar 3×2,5 mm², 40–60 m'de 3×4 mm² yassı TTR kablo, 70 m ve üzerinde 3×6 mm² yassı TTR kablo. Basma borusu, depo veya havuz ve sulama hatları da kurulum yerine göre temin edilir. Galerideki bağlantı şemalarında depo için bir seviye sensörü (şamandıra) gösterilir; pakete dahil olup olmadığını sipariş öncesi teknik ekibimize sorun.
Ürün sayfasındaki seçenekler: panel olarak 450 W yerine 550 W Half Cut panel seçilebilir; ayrıca trapez çatı veya zemin konstrüksiyonu eklenebilir.
| Kontrol | Değerler | Sonuç |
|---|---|---|
| Çalışma gerilimi | 4 × 41,72 V = 166,9 V ↔ kontrolör 96–192 V | Uygun |
| Açık devre gerilimi | 4 × 48,99 V = 196,0 V (25 °C) ↔ en fazla 200 V | Sınıra yakın (%2 pay) |
| Panel gücü | 1.800 W ↔ önerilen en az 1.690 W (1.300 W × 1,3) | Uygun (1,38 kat) |
| Akım | Panel Imp 10,91 A ↔ pompa 13,5 A | Uygun |
| 550 W seçeneği | 2.200 W (1,69 kat); sayfada listelenen Voc ve Vmp 450 W ile aynı | Gerilim sınırı ayrıca kontrol edilmeli |
Panellerin açık devre gerilimi soğukta yükselir. Panel üreticisi sıcaklık katsayısı vermediği için kristal silisyum paneller için tipik olan -%0,30/°C ile hesaplandığında dört panelin açık devre gerilimi hücre sıcaklığı yaklaşık 18 °C'nin altına indiğinde 200 V'u aşar; 0 °C'de yaklaşık 210,7 V olur. Bu en çok soğuk, güneşli bir sabahta pompa dururken olur. Kontrolörün mutlak giriş sınırı yayımlanmamıştır; kurulum yeriniz kışın soğuksa veya 550 W panel seçecekseniz bağlantıyı teknik ekibimizle teyit edin.
| Özellik | Bu paket (Hegel 96 V) | Hegel 72 V paket | Hegel 110 V paket | Pantec 96 V paket |
|---|---|---|---|---|
| Panel | 4 × 450 W = 1.800 W | 3 × 450 W = 1.350 W | 4 × 450 W = 1.800 W | 4 × 450 W = 1.800 W |
| Pompa | 4US1300-95/7.5D, 1.300 W | 4US1100-96/4C, 1.100 W | 4US1500-115/7.5E, 1.500 W | 4SS4-140-96-1300, 1.300 W |
| En yüksek debi | 7,5 m³/saat | 4 m³/saat | 7,5 m³/saat | 4 m³/saat |
| En yüksek basma | 95 m (verimli üst sınır ~90 m) | 90 m | 110 m | 140 m |
| Debi, 40 m su yükünde | 4,8 m³/saat | 3,1 m³/saat | 6,0 m³/saat | 3,3 m³/saat |
| Önerilen panel gücü (pompa × 1,3) | 1.690 W, karşılanıyor | 1.430 W, 1.350 W ile altında | 1.950 W, 1.800 W ile altında | 1.690 W, karşılanıyor |
Diğer paketlerin değerleri kendi ürün sayfalarındaki açıklamalardan alınmıştır.
Aynı 4 panelle 110 V paket daha güçlü (1.500 W) bir pompa kullanır ve kendi tablosuna göre 40–60 m su yükünde daha fazla su verir; ancak panel gücü, pompa için önerilen 1.950 W'ın altındadır. Bu paketin 1.800 W'lık panel gücü 1.690 W önerisini karşılar. Su yükü 70 m'yi geçen kuyularda 110 V paket, 100 m'nin üzerinde Pantec 96 V paket daha uygundur.
Pompa 95 m'ye kadar basabilir, ancak bu yükseklikte debi sıfıra iner. İşe yarar üst sınır yaklaşık 90 m'dir (0,5–0,8 m³/saat). En verimli aralık 10–60 m su yüküdür: 30 m'de 5,6, 60 m'de 3,6 m³/saat. Burada metre, kuyu derinliği değil su yüküdür; yatay boru ve kot farkı da eklenir.
Saatte. 7,5 m³/saat, pompanın çok kısa su yükünde ve tam güneşte verdiği en yüksek debidir. Günlük su, su yüküne ve mevsime göre değişir; örneğin 50 m su yükünde haziranda Ankara'da yaklaşık 24 m³'tür.
Evet, depodan. Pompa yalnız güneş varken çalışır ve depoyu doldurur; sulamayı istediğiniz saatte depodan damlama veya salma ile yaparsınız. Depoyu en az bir günlük pompa suyunu alacak büyüklükte seçin.
Çalışır ama debisi düşer. MPPT kontrolör panelden alınabilen gücü pompaya verir; ışık azaldıkça devir ve debi azalır, çok kapalı havada veya yüksek su yükünde pompa durabilir. Güneş artınca kendiliğinden yeniden başlar.
Kontrolörde kuru çalışma koruması vardır; kuyuda su azaldığında pompayı durdurur. Yine de pompayı, pompalama sırasında düşen su seviyesinin altına asmak gerekir. Depo tarafında seviye sensörü kullanılırsa pompa depo dolunca da durur.
Kontrolör tablosuna göre su yükü 30 m'ye kadar 3×2,5 mm², 40–60 m'de 3×4 mm², 70–95 m'de 3×6 mm². Kablo uzunluğu, pompanın asılma derinliği ile kuyu başından kontrolöre olan mesafenin toplamıdır.
Panel gücü 2.200 W'a çıkar; pompa sabah daha erken kalkar, akşam daha geç durur ve kısmi bulutta daha uzun çalışır. Pompanın tam güneşteki eğrisi değişmez. Seri bağlı dört panelin açık devre gerilimi kontrolörün 200 V sınırına yakın olduğundan bu seçimi teknik ekibimizle teyit edin.
Bitkiye, sulama yöntemine ve su yüküne bağlıdır. Yaz ortasında damlama sulamada dekar başına günde 4–6 m³ kabulüyle, 50 m su yükünde (günde ~24 m³) yaklaşık 4–6 dekar; 30 m su yükünde (günde ~32 m³) yaklaşık 5–8 dekar. Salma sulamada alan belirgin şekilde küçülür.
