Venta 340 Watt Monokristal Güneş Paneli SPM340 - 60 Hücre, 1000 V DC

Venta 340 W Monokristal Güneş Paneli (SPM340) - 60 Hücre

Venta SPM340, 60 hücreli monokristal yapıda 340 Wp gücünde bir güneş panelidir. 1640 × 990 × 35 mm ölçüsü ve 19 kg ağırlığıyla konut ve küçük işletme çatılarında kullanılan standart 60 hücre sınıfındadır. Ürün sayfasındaki teknik tabloya göre 4,0 mm kalınlıkta düşük demirli temperli ön cama, IP67 bağlantı kutusuna ve 10 yıl ürün, 20 yıl performans garantisine sahiptir. Dikkat edilecek nokta: maksimum sistem gerilimi 1000 V DC'dir; 1500 V sistemler için uygun değildir.

Ölçüler ve hücre yapısı

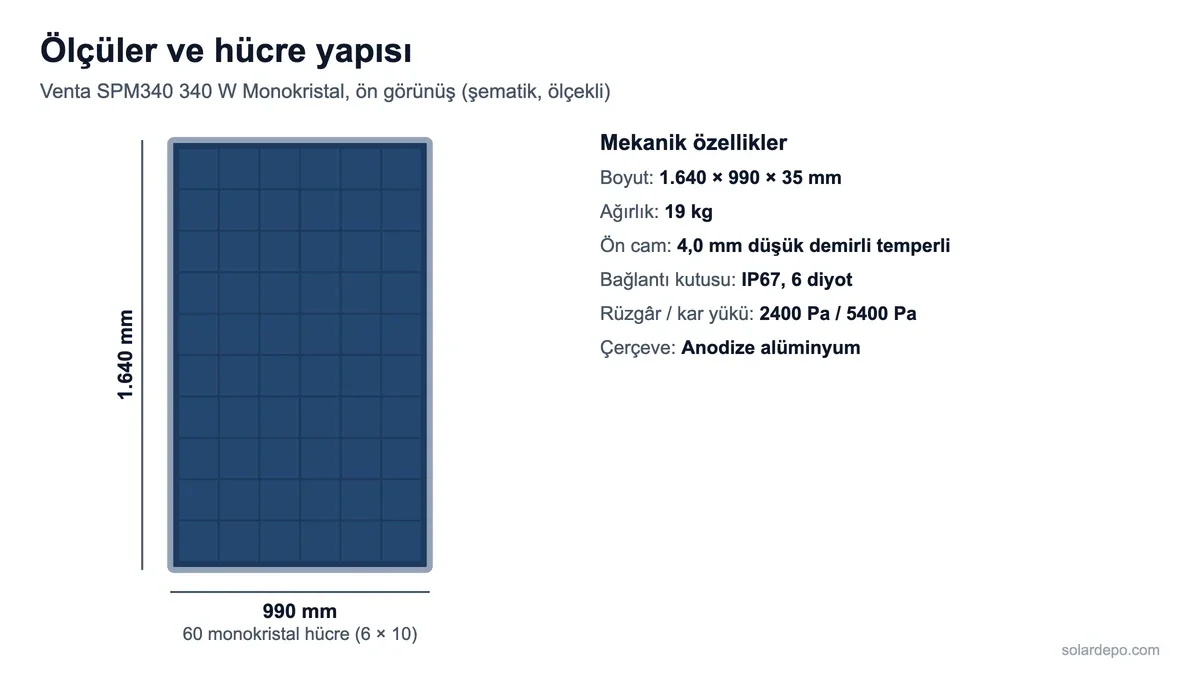

Panel, 6 sütun × 10 sıra olarak dizilmiş 60 monokristal hücreden oluşur. Bu format 1,64 m² civarında bir alan kaplar; tek bir kişinin taşıyabileceği ağırlıktadır, ancak çatıda yükseğe çıkarken iki kişi çalışmak daha güvenlidir. Aşağıdaki şema panelin ölçülerini ve hücre düzenini ölçekli olarak gösterir.

Monokristal hücre ve 60 hücreli format ne anlama gelir?

Monokristal paneller tek kristal yapılı yüksek saflıkta silisyumdan üretilir. Aynı alanda polikristal panellere göre genellikle daha fazla güç verir ve yüksek sıcaklıkta güç kaybı daha sınırlı kalır. Bu panelde hücre teknolojisi (PERC, TOPCon vb.) ürün sayfasında belirtilmediği için biz de belirtmiyoruz; yalnızca monokristal olduğu bilinmektedir.

• 60 hücre, Vmp 35 V: Panelin çalışma gerilimi yaklaşık 35 V olduğu için 24 V akü sistemlerinde MPPT şarj kontrol cihazıyla, şebeke bağlantılı sistemlerde ise seri dizi halinde kullanılır. 12 V akü ve PWM kontrol cihazı için uygun bir panel sınıfı değildir.
• 4,0 mm ön cam: Ürün sayfasına göre 4,0 mm kalınlıkta düşük demirli temperli cam, %92 ışık geçirgenliği ve yansıtmaz yüzey kullanılır. Kalın cam darbe dayanımını artırır; üretici 90 N/mm² dayanım belirtir.
• IP67 bağlantı kutusu: Ürün sayfasına göre kutuda 6 bypass diyot bulunur. Bypass diyotlar gölgelenen hücre grubunu devre dışı bırakarak panelin kalan kısmının üretmeye devam etmesini sağlar.

Teknik özellikler

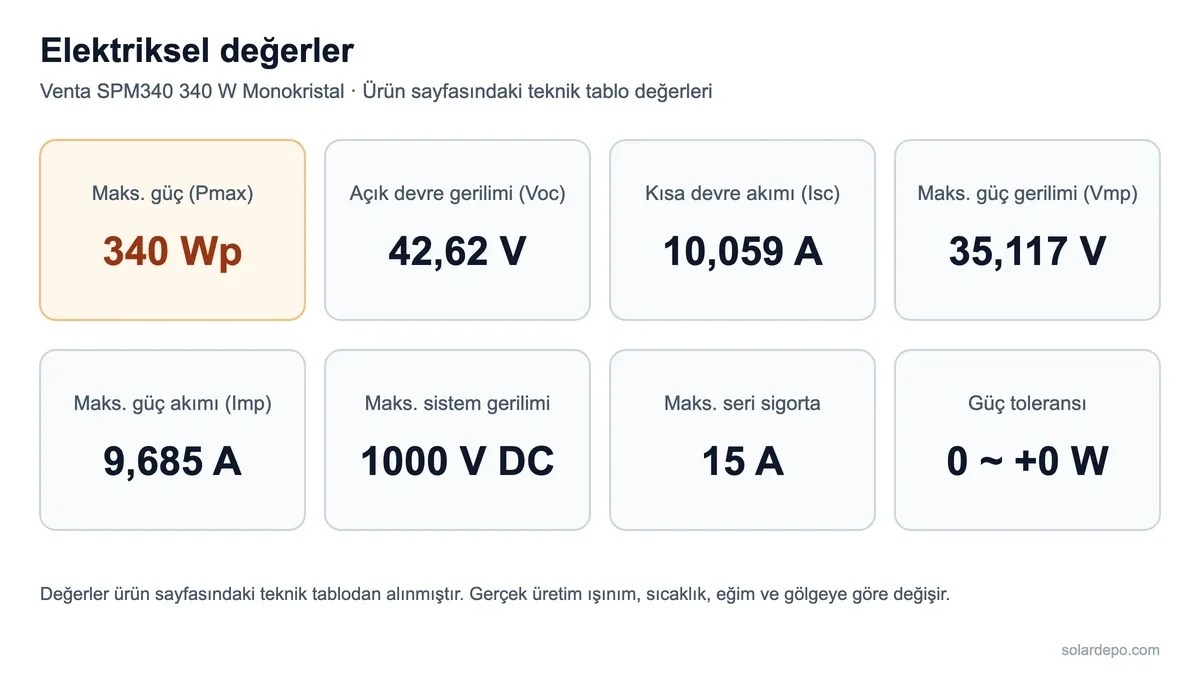

Elektriksel değerler

Sıcaklık katsayıları (Pmax, Voc, Isc) ve NOCT değeri ürün sayfasında verilmemiştir. Teknik değerler ürün sayfasındaki teknik tablodan alınmıştır; üretici datasheet'i sayfada yer almamaktadır ve bu model kodu için yayımlanmış bir üretici datasheet'ine ulaşılamamıştır.

Çalışma koşulları ve mekanik özellikler

Garanti ve standartlar

• Ürün garantisi: 10 yıl.

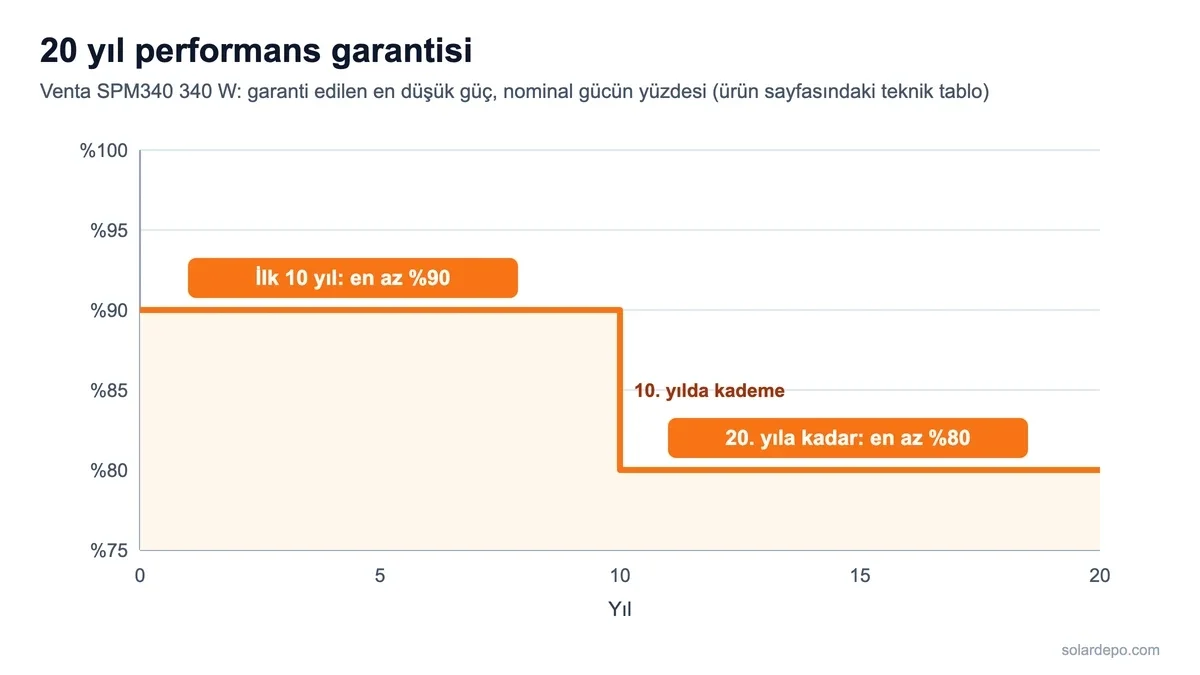

• Performans garantisi: ilk 10 yıl nominal gücün en az %90'ı, 20 yıl boyunca en az %80'i. Bu garanti kademelidir; yıllık sabit bir düşüş oranı belirtilmemiştir.
• Listelenen standartlar: ISO 9001:2008, ISO 14001:2004, ISO 17025:2005, IEC 61701 (tuz sisi), DIN 50916:1958 T2. Bunlar kalite/çevre yönetim sistemi, laboratuvar yeterlilik ve korozyon testi standartlarıdır; IEC 61215 ve IEC 61730 ürün sertifikaları ürün sayfasında belirtilmemiştir. Proje başvurularında gerekli belgeleri sipariş öncesi bizden isteyin.

Benzer panellerle karşılaştırma

Değerler ilgili ürün sayfalarından alınmıştır. 340 W panel küçük ve hafif olduğu için çatıya taşıması kolaydır; 1500 V gerektiren büyük dizilerde 1500 V sınıfı paneller daha fazla panelin seri bağlanmasına izin verir.

Nerelerde kullanılır?

• Konut ve küçük işletme çatıları:on-grid inverterler veya hibrit inverterler ile; trapez ve sandviç çatı konstrüksiyonu ve montaj sistemleri ile monte edilebilir.
• Şebekeden bağımsız sistemler: bağ evi ve yayla evi için şebeke bağlantısız (off-grid) paketler; lityum aküler veya jel aküler ile.
• Tarımsal sulama:solar dalgıç pompa sürücüleri ve tarımsal sulama paketleri içinde panel dizisi olarak.
• Karavan ve tekne: ölçüsü ve gerilimi nedeniyle küçük araç çatıları için büyük kalır; araç sistemleri için karavan paketleri sayfasındaki daha küçük panelleri değerlendirin.

Uyumlu ürünler

• İnverter:on-grid inverterler, hibrit inverterler ve akü sistemleri için akıllı inverterler; örnek: NuoVolt 3,5 kW 24 V MPPT inverter.
• Kablo ve konnektör:4 mm solar kablo ve konnektör seti, 6 mm solar kablo ve konnektör seti, 1000 V MC4 konnektör seti. Panel 1000 V sınıfı olduğundan 1000 V konnektör seti yeterlidir.
• Koruma:DC devre kesici ve sigortalar.
• Montaj:montaj sistemleri, arazi tipi çelik konstrüksiyon.
• Akü:lityum aküler, jel aküler.
• Kaç panel gerekir?Güneş paneli hesaplama robotu ile ihtiyacınızı hesaplayın. Diğer paneller için güneş paneli kategorisi ve toptan güneş paneli sayfalarına bakın.

Sıkça sorulan sorular

Bu panel günde ne kadar elektrik üretir?

Üretim, bulunduğunuz yere, eğime ve gölgelenmeye bağlıdır. Basit bir örnek: günlük ortalama 5 tepe güneş saati varsayımıyla 0,34 kWp × 5 saat = 1,7 kWh; kablo, inverter ve sıcaklık kayıpları için %20 düşülürse yaklaşık 1,36 kWh/gün olur. Bölgenizin gerçek güneşlenme değeri farklıysa sonuç da değişir.

Bir dizide kaç panel seri bağlanabilir?

Ürün sayfasında Voc sıcaklık katsayısı verilmediği için soğuk hava hesabını katsayıyla yapamıyoruz. Bunun yerine ihtiyatlı bir planlama kuralı kullanıyoruz: soğukta Voc'nin yaklaşık %15 yükseldiğini varsayıyoruz (bu bir datasheet değeri değil, bizim varsayımımızdır). Buna göre Voc ≈ 42,62 × 1,15 = 49,0 V olur. 500 V girişli off-grid MPPT inverterde en fazla 10, 1000 V girişli inverterde en fazla 20 panel seri bağlanır. Panelin maksimum sistem gerilimi 1000 V olduğu için 1500 V'luk bir hesap yapılmaz. Kesin tasarımdan önce kurulum yerinin en düşük sıcaklığı ve inverter datasheet'i kontrol edilmelidir.

NuoVolt gibi bir MPPT inverterle nasıl bağlanır?

NuoVolt 1,5 ve 3,5 kW modellerin MPPT aralığı 30–500 V ve giriş akımı 15 A'dir. Panelin Isc değeri 10,059 A olduğu için bu modellerde tek dizi (string) bağlanır; en çok 10 panel seri (yaklaşık 350 V çalışma gerilimi) kullanılabilir, yine de inverterin kabul ettiği maksimum PV gücünü kontrol edin. NuoVolt 4,2 ve 6,2 kW modellerde giriş aralığı 60–500 V ve akım 27 A'dir; iki dizi paralel bağlanırsa 20,1 A olur ve sınırın altında kalır. Örnek model: NuoVolt 6,2 kW 48 V MPPT inverter.

12 V veya 24 V akü sisteminde kullanılır mı?

Vmp değeri 35 V olduğu için 12 V sistemlerde PWM şarj kontrol cihazıyla kullanılması önerilmez. MPPT şarj kontrol cihazı veya MPPT'li inverter ile 24 V ve üzeri akü sistemlerinde kullanılabilir; ayrıntı için şarj cihazları sayfasına bakın.

Panelin verimi nedir?

Ürün sayfasında modül verimi verilmemiştir. Pmax değerini panel alanına bölerek yaptığımız hesapta (340 W ÷ 1,6236 m², çerçeve dahil) yaklaşık %20,9 çıkar. Bu bir üretici değeri değil, bizim hesabımızdır.

1500 V sistemde kullanılabilir mi?

Hayır. Maksimum sistem gerilimi 1000 V DC'dir. 1500 V girişli inverterler kullanıyorsanız dizi geriliminin her koşulda 1000 V'u aşmaması gerekir; bu nedenle 1500 V sınıfı paneller bu amaçla daha uygundur.

Garanti süresi nedir?

Ürün garantisi 10 yıldır. Performans garantisi ilk 10 yıl için nominal gücün en az %90'ı, 20 yıl boyunca en az %80'idir.

Nakliye nasıl yapılır?

Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.

Teknik değerler ürün sayfasındaki teknik tablodan alınmıştır; üretici datasheet'i sayfada yer almamaktadır ve bu model kodu için yayımlanmış bir üretici datasheet'ine ulaşılamamıştır.
