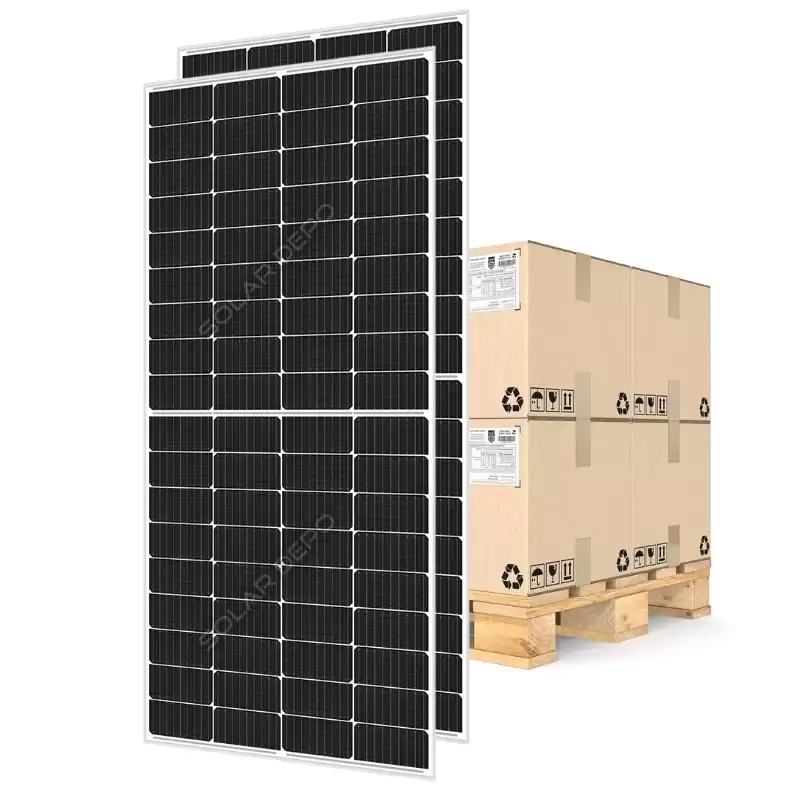

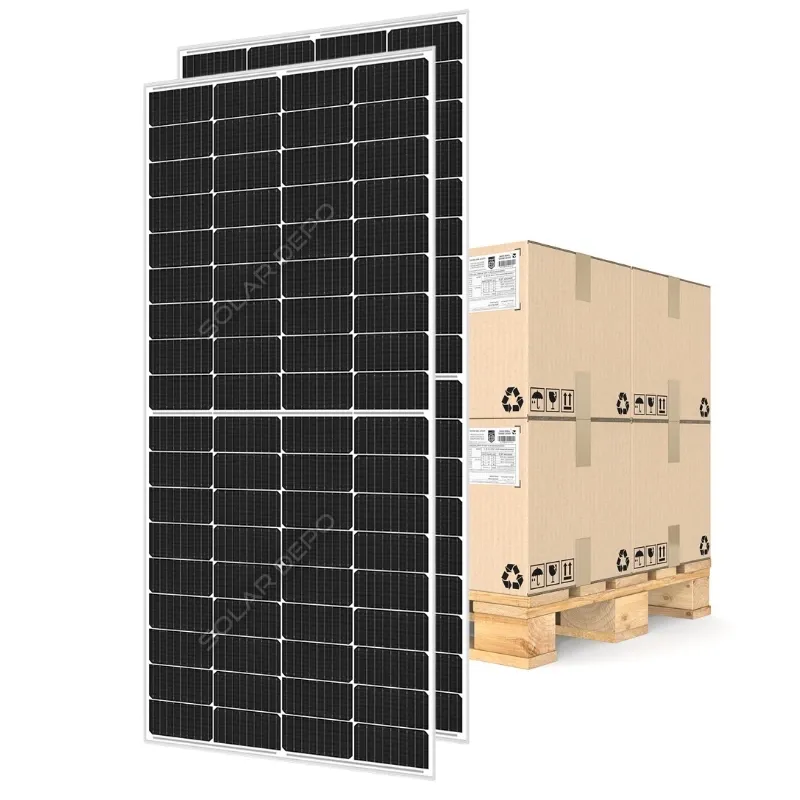

Bu ürün, Gazioğlu Solar GSE HC 550 MP (550 Wp, 144 yarım hücreli half-cut PERC monokristal) panelinin 25 adetlik paletidir. Bir palette 25 panel bulunur; toplam kurulu güç 25 × 550 Wp = 13.750 Wp (13,75 kWp) eder. Tek panelle aynı ürünün toplu halidir; panel değerleri ve garanti koşulları aynıdır. Tek panel almak isterseniz GSE 550 W tek panel sayfasına bakabilirsiniz.
Palet siparişlerinde 25 panel birlikte sevk edilir. Palet adedi ürün adında belirtilen değerdir; datasheet palet adedini ayrıca vermez. Toplam değerler panel başına datasheet değerlerinden hesaplanmıştır:
| Palet adedi | 25 panel |
|---|---|
| Toplam kurulu güç (STC) | 25 × 550 Wp = 13.750 Wp (13,75 kWp) |
| Toplam panel alanı | 25 × 2,583 m² ≈ 64,6 m² |
| Panellerin toplam ağırlığı | 25 × 28,1 kg = 702,5 kg (palet ve ambalaj hariç) |
| Dizi örneği (1000 V) | 18 panel seri = 9.900 Wp, kalan 7 panel ayrı dizi |
| Dizi örneği (1500 V) | 25 panel seri = 13.750 Wp, tek dizi (Voc -10 °C: 1369,8 V) |
Palet alımı; GES kurulumcuları, tarımsal sulama ve ticari/endüstriyel projeler için montajda aynı partiden gelen panellerin kullanılmasını ve birim güç başına satın alma ve nakliye planını kolaylaştırır. Sevkiyat, boşaltma ve palet ölçüleri için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi alınız; panel ağırlığına göre boşaltma için forklift veya vinç gerekir.
GSE HC 550 MP, 2278 × 1134 mm gövdede 550 Wp veren PERC hücreli bir half-cut panelidir. PERC (Passivated Emitter and Rear Cell), hücrenin arka yüzüne pasivasyon katmanı ekleyerek standart hücrelere göre verimi artıran, yaygın ve olgun bir teknolojidir. Panel, TOPCon gibi yeni nesil N-Type panellere göre daha düşük verim ve daha yüksek sıcaklık kaybı değerlerine sahiptir; buna karşılık sade yapısı ve düşük ağırlığı (28,1 kg) ile projelerde sık tercih edilir. Datasheet bu paneli A+ sınıfı olarak ayrıca tanımlamaz; "A+" ifadesi ürün adında kullanılmaktadır.
Hücreler ikiye kesildiği için her yarım hücreden geçen akım tam hücreye göre yarıya iner. Direnç kaybı akımın karesiyle orantılı olduğundan ısınma ve kayıplar azalır. Panel, ortadan ikiye bölünmüş iki yarım panel gibi çalışır (2 × 72 hücre) ve 3 bypass diyot kullanır; kısmi gölge düştüğünde yalnızca gölgeli bölüm devre dışı kalır, etkisi gölgenin konumuna bağlıdır.
PERC hücrelerde arka yüze eklenen pasivasyon katmanı, elektron kayıplarını azaltır ve ışığın bir kısmını hücreye geri yansıtır. Bu sayede aynı hücre alanından standart (alüminyum arka yüzlü) hücreye göre daha fazla güç alınır.
Busbar, hücre yüzeyindeki akım toplayan ince metal şeritlerdir. Datasheet bu paneli 11BB half-cut teknolojisi olarak tanımlar; busbar sayısının artması akımın hücre içinde kat ettiği yolu kısaltır.
| Değer (STC) | GSE HC 540 MP | 545 MP | 550 MP (bu ürün) | 555 MP |
|---|---|---|---|---|
| Maksimum güç, Pmax (Wp) | 540 | 545 | 550 | 555 |
| Açık devre gerilimi, Voc (V) | 49,60 | 49,75 | 49,90 | 50,02 |
| Maks. güç gerilimi, Vmpp (V) | 41,64 | 41,80 | 41,96 | 42,11 |
| Kısa devre akımı, Isc (A) | 13,86 | 13,93 | 14,00 | 14,07 |
| Maks. güç akımı, Impp (A) | 12,97 | 13,04 | 13,11 | 13,18 |
| Modül verimi (%) | 20,90 | 21,10 | 21,30 | 21,50 |
STC: 1000 W/m² ışınım, 25 °C hücre sıcaklığı, AM 1.5. Satışa sunulan model 550 Wp sınıfıdır; diğer sınıflar karşılaştırma için verilmiştir.
| Maksimum güç, Pmax | 416,0 Wp |
|---|---|
| Açık devre gerilimi, Voc | 46,68 V |
| Maks. güç gerilimi, Vmpp | 39,43 V |
| Kısa devre akımı, Isc | 11,17 A |
| Maks. güç akımı, Impp | 10,55 A |
| Güç sınıflandırması (tolerans) | -0 Wp / +5 Wp |
|---|---|
| Maksimum sistem gerilimi | 1000 V / 1500 V |
| Maksimum ters akım | 25 A |
| Yayılı yük / dinamik yük | 5,4 / 2,4 kN/m² (5400 / 2400 Pa) |
| Bypass diyot sayısı | 3 |
| Çalışma sıcaklığı | -40 °C ile +85 °C arası |
| Nominal çalışma hücre sıcaklığı (NOCT) | 43 °C |
| Pmax sıcaklık katsayısı | -0,36 %/°C |
| Voc sıcaklık katsayısı | -0,28 %/°C |
| Isc sıcaklık katsayısı | +0,04 %/°C |
Pmax katsayısı -0,36 %/°C olduğundan hücre sıcaklığı 25 °C'nin her derece üstünde güç yaklaşık %0,36 azalır. Örneğin 65 °C hücre sıcaklığında (40 °C üstü) güç kaybı yaklaşık %14,4 olur. Bu değer TOPCon panellerdeki -0,28 %/°C gibi değerlerden yüksektir; sıcak iklimlerde fark yıllık üretimde kendini gösterebilir.
| Hücre tipi ve sayısı | 144 adet Half-Cut PERC monokristal (2 × 72) |
|---|---|
| Hücre ebadı | 182 × 91 mm |
| Ön yüz | Düşük demirli temperli cam |
| Arka yüz | Beyaz film (backsheet) |
| Çerçeve | Beyaz eloksallı alüminyum |
| Bağlantı kutusu | IP68 (kablo uzunluğu opsiyonel) |
| Konnektör | MC4 uyumlu |
| Boyutlar (U × G × K) | 2278 × 1134 × 40 mm |
| Ağırlık | 28,1 kg |
Garanti koşullarının ayrıntıları ve yıllara göre garanti edilen güç yüzdeleri datasheet'te yer almaz; kesin koşullar için üreticinin garanti belgesine bakınız.
| Özellik | GSE 550 W Half Cut PERC (bu ürün) | Venta 550 W Half Cut | Soleron 560 W PERC | GSE 600 W TOPCon |
|---|---|---|---|---|
| Hücre teknolojisi | Half Cut PERC monokristal, 144 hücre | Half Cut monokristal | Half Cut PERC monokristal, 144 hücre | N-Type TOPCon, yarım hücre, 144 hücre |
| Güç (STC) | 550 Wp | 550 Wp | 560 Wp | 600 Wp |
| Modül verimi | %21,30 | — | %20,91 | %23,20 |
| Boyutlar | 2278 × 1134 × 40 mm | 2278 × 1133 × 35 mm | 2279 × 1113 × 35 mm | 2278 × 1134 × 30 mm |
| Ağırlık | 28,1 kg | 28 kg | 28 kg | 31,5 kg |
| Pmax sıcaklık katsayısı | -0,36 %/°C | — | -0,44 %/°C | -0,28 %/°C |
| Garanti | 12 yıl ürün / 25 yıl lineer performans | 10 yıl ürün / 20 yıl performans | 10 yıl ürün / 25 yılda %80 performans | 12 yıl ürün / 25 yıl lineer performans |
Değerler ilgili ürün sayfalarından alınmıştır. Bu sayfadaki panelin boyutları ve çerçeve kalınlığı (40 mm) karşılaştırılan modellerden farklıdır; montaj sistemi seçiminde kelepçe aralığı çerçeve kalınlığına göre belirlenmelidir.
Açık devre gerilimi soğukta yükselir. -10 °C'de Voc yaklaşık 54,79 V olur (49,90 V × [1 + 0,0028 × 35]). Buna göre 500 V MPPT girişli inverterlerde (örneğin NuoVolt) en fazla 9 panel (493,1 V), 1000 V girişte en fazla 18 panel (986,2 V), 1500 V girişte en fazla 27 panel (1479,4 V) seri bağlanabilir. Panelin maksimum sistem gerilimi 1000 / 1500 V olarak verilmiştir; 1500 V'luk tasarım için uygulamanın 1500 V'a uygun olduğundan emin olun. Kesin dizi tasarımı için kurulum yerinin en düşük sıcaklığı ve inverterin MPPT aralığı birlikte hesaplanmalıdır.
9 panel seri bağlandığında dizi gerilimi Vmpp'de yaklaşık 378 V olur ve 60–500 V MPPT aralığına girer; dizi gücü 4.950 Wp'dir. Isc 14,00 A olduğu için 15 A girişli 1.5 ve 3.5 kW modellerde tek dizi bağlanabilir. 27 A girişli modellerde iki dizinin paralel toplamı 28 A olacağından aynı MPPT girişine iki dizi bağlanmaz; ikinci MPPT girişi olan modellerde ayrı dizi kullanılabilir. İnverterin maksimum PV giriş gücünü ayrıca kontrol edin.
Üretici datasheet'ine göre 25 yıl lineer performans garantisi ve 12 yıl ürün garantisi bulunur. Garanti yüzdeleri ve koşulları için üreticinin garanti belgesine bakınız.
PERC hücreli bu panel 550 Wp ve %21,30 verimle, TOPCon hücreli 600 Wp panelden (%23,20) daha düşük güç yoğunluğuna sahiptir. Pmax sıcaklık katsayısı -0,36 %/°C ile TOPCon modelin -0,28 %/°C değerinden daha yüksektir. Sınırlı alan veya sıcak iklim önemli değilse 550 Wp panel daha hafif (28,1 kg) ve gerektiğinde ekonomik bir seçenektir.
Palette 25 panel bulunur; toplam kurulu güç 25 × 550 Wp = 13.750 Wp (13,75 kWp) olur. Bu güç, 1500 V seri 25 panelli tek bir dizi veya 1000 V girişli inverterde 18 + 7 panel gibi iki dizi olarak kurulabilir. Aynı partiden gelen panellerin tek projede kullanılması montajda kolaylık sağlar.
Evet. Tek panel için GSE 550 W tek panel sayfasına bakabilir, daha büyük adetler için WhatsApp ve telefon hattımızdan teklif isteyebilirsiniz. Genel bilgi için toptan güneş paneli kategorisine bakabilirsiniz.
Güneş panellerinde nakliye bedeli ödeme adımında sepete eklenir. Bazı şehirlere gönderim yapılamadığı için sipariş öncesi WhatsApp veya telefon hattımızdan bilgi almanızı rica ederiz.
Teknik doküman:Gazioğlu Solar GSE HC 540-555 MP datasheet (PDF)
